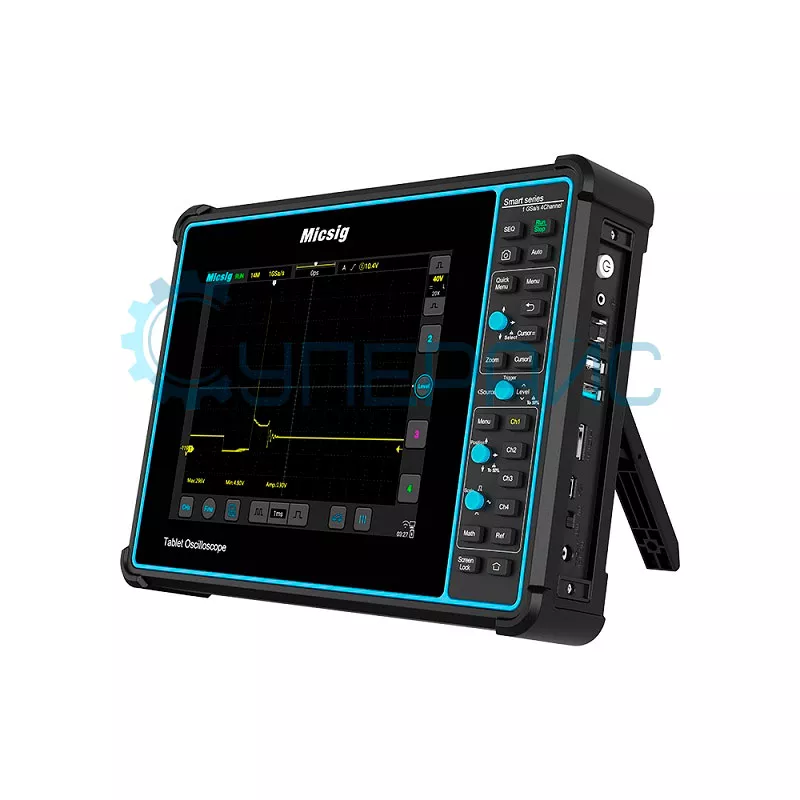

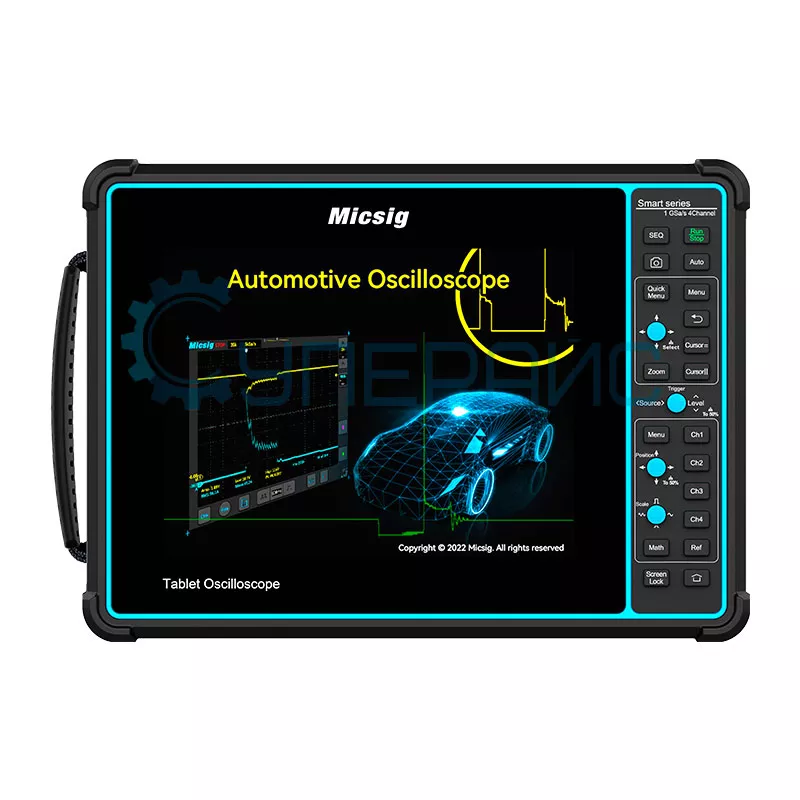

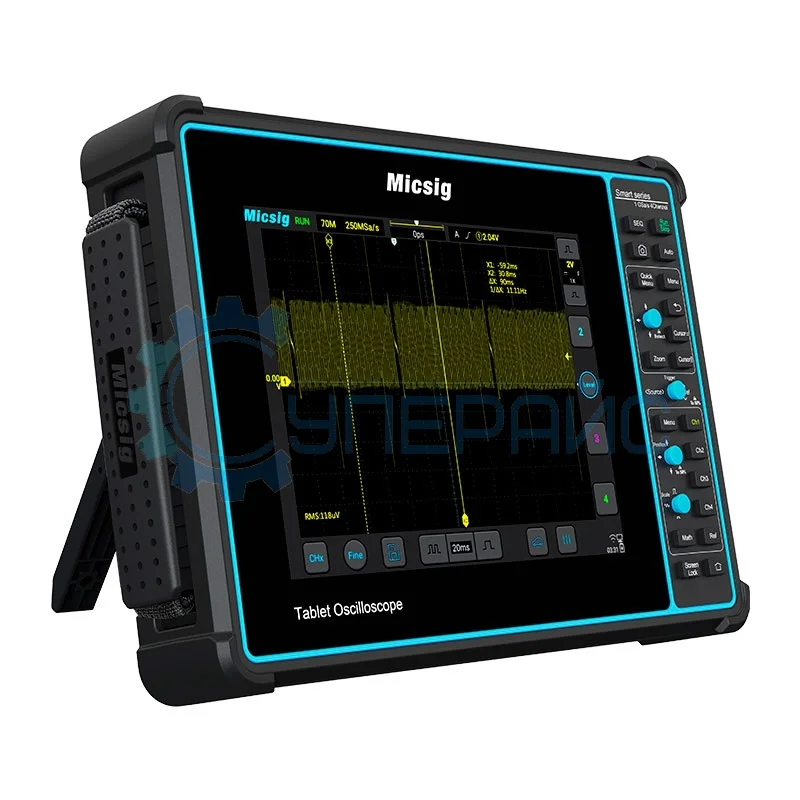

Автомобильный портативный осциллограф Micsig SATO1004
73 610 ₽
73 610 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
17001
Модель (серия)
SATO1004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig SATO1004
Артикул (код товара)
17001
Модель (серия)
SATO1004
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
RS485
UART
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание Micsig SATO1004
Технические характеристики Micsig SATO1004
| Серия | SATO1000 |
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта импульса | ≤ 3,5 нс |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с |
| Максимальная глубина записи | 70 Мб |
| Максимальная скорость захвата формы волны | 130 000 сиг/сек |
| Функция теста цепи зажигания | есть |
| Функция теста датчиков | есть |
| Функция теста давления | есть |
| Функция комбинированных тестов | есть |
| Функция теста сети | CAN, LIN, Flexray, K line и другие |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1 кс/дел |
| Погрешность временной базы | ± 20 ppm |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 % параллельно с 14,5 пФ ± 3 пФ |
| Вертикальное разрешение | 8 бит |
| Точность усиления постоянного тока | < ± 2 % (1 МОм) |
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел (1 МОм) |
| Диапазон смещения | ± 2,5 дел |
| Максимальное входное напряжение | CAT I 300 V (1 МОм) |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Триггерная связь | DC, AC, HF фильтр, LF фильтр, подавление шума |
| Диапазон задержки запуска | 200 нс - 10 с |
| Запуск по фронту | |
| Тип фронта | запуск по нарастающему / ниспадающему фронту |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с; отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с |
| Запуск по видео сигналу | |
| Условие запуска | Срабатывание видеосигналов зависит различных форматов видео |
| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P |
| Запуск по истечении времени | |
| Условие запуска | запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени |
| Запуск по наклону | |
| Условие запуска | срабатывание с одного уровня на другой соответствует заданному временному условию |
| Запуск по ранту | |
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой |
| Запуск по N-му фронту | |
| Условие запуска | запуск на N-м восходящем/нисходящим фронте формы сигнала |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, поперечный |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Математические функции | сложение, вычитание, умножение, деление |
| Декодирование протоколов | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C |
| Источник питания | |
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 60 Вт |
| Max напряжение и ток | 12 В DC, 4 А |

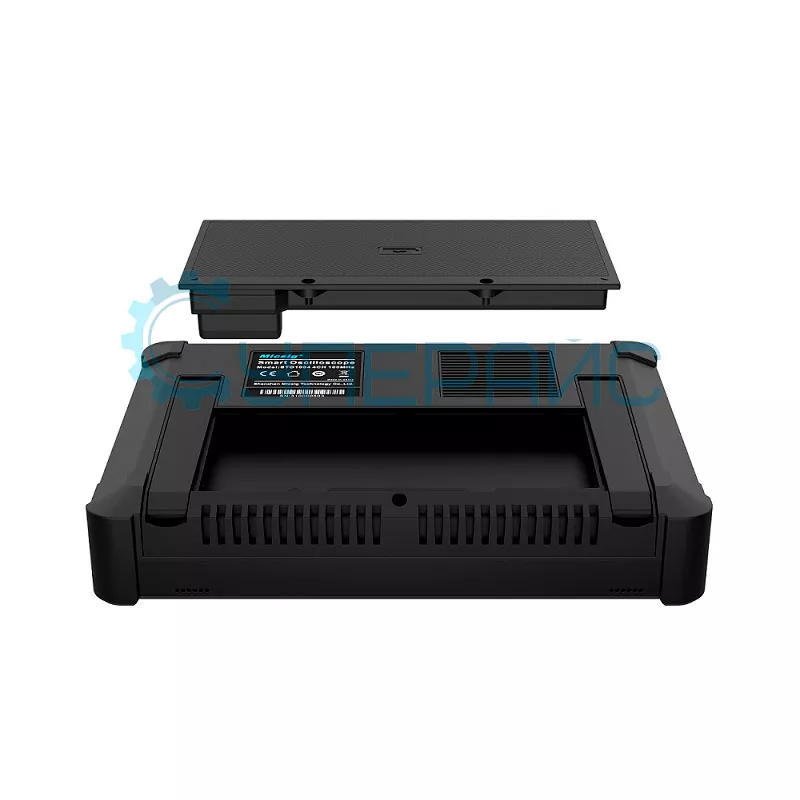

| Батарея | 7,4 В, 7500 мАч, аккумуляторная литиевая батарея |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 8 дюймов, 800 x 600 точек |
| Способ управления устройством | сенсорный экран |
| Язык интерфейса | английский, китайский, немецкий и др. |
| Интерфейс передачи данных | Wi-Fi, USB 3.0/2.0 Host, USB type-C, HDMI, триггерный выход, заземление |
| Встроенная память | 32 ГБ |
| Рабочая среда |
температура: 0 - 45 °C влажность: 5 - 85 % |
| Температура хранения |
температура: -40 - 60 °C влажность: 5 - 90 % |
| Рабочая высота | 0 - 3000 м |
| Габариты изделия | 262 х 192 х 50 мм |
| Габариты упаковки | 315 х 170 х 270 мм |
| Вес нетто | 1,9 кг |
| Вес брутто | 3,15 кг |

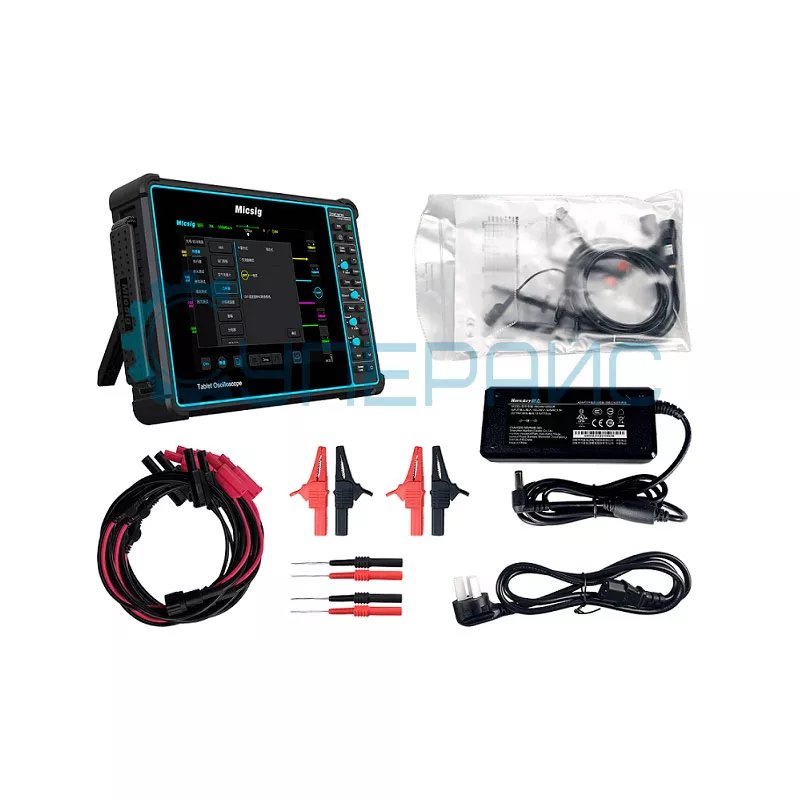

| Комплектация |
автомобильный портативный осциллограф Micsig SATO1004 - 1 шт защита экрана - 1 шт кабель пробник - 2 шт кабель BNC типа "банан" - 4 шт зажимы типа "крокодил" - 4 шт тестовый щуп - 2 шт адаптер питания - 1 шт шнур питания - 1 шт |
| Совместимость |
Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник AC/DC Micsig CP2100A Высоковольтный дифференциальный пробник Micsig DP10007 Дифференциальный пробник Micsig DP10013 Токовый пробник Micsig CP1003B Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Осциллографический пробник Micsig MDP1502 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Пробник для осциллографа Micsig MDP3001 Токовый пробник Micsig CP503B Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Высоковольтный дифференциальный пробник Micsig MDP3000 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Автомобильный осциллограф Micsig SATO1004: диагностика «на ладони»
Планшетный осциллограф Micsig SATO1004 — это цифровой инструмент для точной диагностики электронных систем автомобиля. С 4 каналами, полосой пропускания 100 МГц и частотой дискретизации 1 ГВыб/с он быстро выявляет неисправности в цепях зажигания, датчиках и системах управления. Сенсорный 8-дюймовый экран, поддержка Wi-Fi и встроенная память 32 ГБ делают его идеальным для работы в сервисах или полевых условиях. Устройство серии SATO1000 совместимо с большинством протоколов (CAN, LIN, FlexRay) и выполняет тесты даже при экстремальных температурах.
Почему SATO1004 выбирают автоэлектрики:

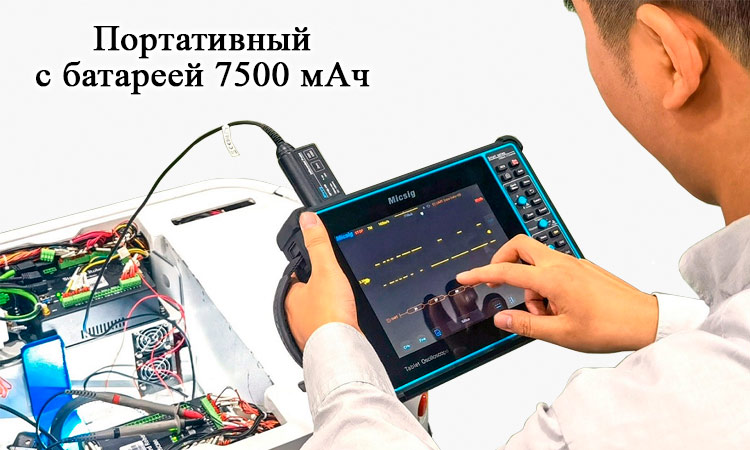

- Мобильность — вес 1.9 кг и работа от батареи до 8 часов.
- Скорость — 130 000 сигналов в секунду для анализа динамичных процессов.
- Универсальность — декодирование ARINC-429, MIL-STD-1553B и других нишевых протоколов.
- Простота — интуитивный интерфейс на русском языке и автоматические замеры 20+ параметров.

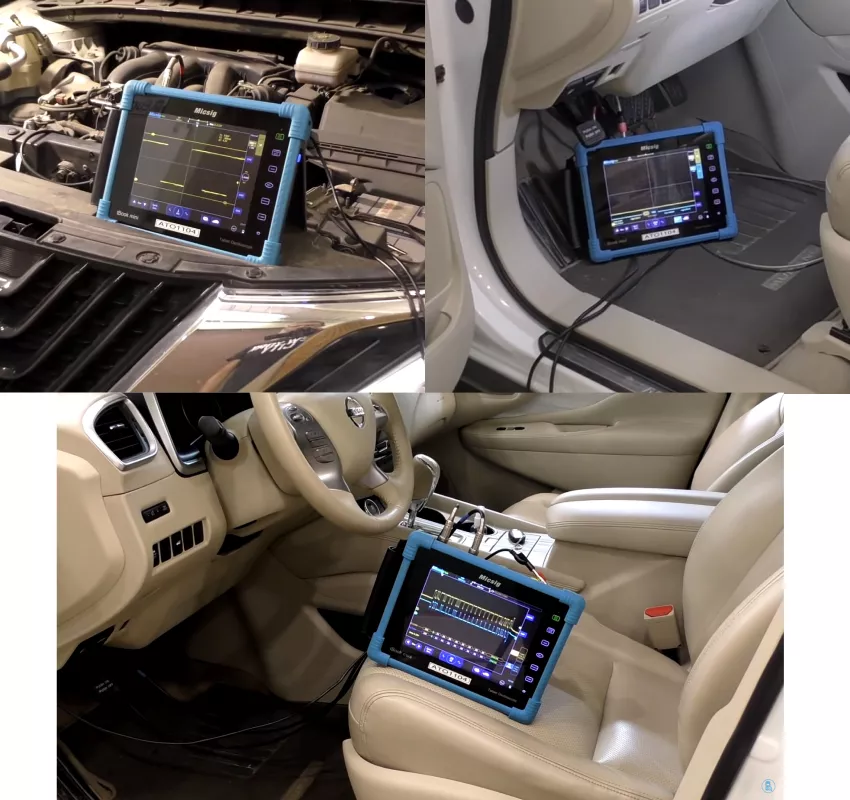

Преимущества для вашего гаража или сервиса
Осциллограф Micsig SATO1004 сочетает лабораторную точность с удобством планшетного формата. Сенсорный экран позволяет масштабировать графики жестами, а функция комбинированных тестов (давление, зажигание, датчики) ускоряет поиск проблем в двигателе или бортовой сети. Благодаря поддержке Wi-Fi данные можно передавать на ПК в реальном времени, а встроенный анализатор протоколов упрощает диагностику CAN-шины.
Устройство выдерживает вибрацию, влажность и перепады температур, что критически важно для автомобильной диагностики. В комплекте — защита экрана, пробники и адаптер, чтобы начать работу сразу после распаковки.
Совместимость с профессиональными аксессуарами:
- Токовые пробники (CP2100A, CP503B) для измерения силы тока без разрыва цепи.
- Дифференциальные пробники высокого напряжения (DP20003, DP10007) для безопасной работы с системами до 1000 В.
- Портативные кейсы и сумки для защиты при транспортировке.
Итог: Профессиональная диагностика в кармане
Micsig SATO1004 — это не просто прибор для измерения сигналов, а многофункциональный помощник для тех, кто ценит точность и скорость. Его 100 МГц полосы и поддержка специализированных пробников делают его незаменимым в арсенале автоэлектрика. Если вы ищете надежный инструмент для сложных тестов — SATO1004 станет вашим «вторым глазами» под капотом.
Обзорная таблица осциллографов Micsig серии SATO
| Характеристики | SATO1004 | SATO2002 |
| Полоса пропускания, МГц | 100 | 200 |
| Количество аналоговых каналов | 4 | 2 |
| Количество цифровых каналов | нет | |
| Частота дискретизации на канал, МВыб/с | 1000 | |
| Глубина памяти на канал | 70 Мб | |
| Время нарастания, нс | ≤ 3,5 | |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Генератор сигналов | нет | |
| Логический анализатор | нет | |
| Мультиметр | нет | |
| Анализатор спектра сигнала с помощью БПФ | нет | да |
| Частотомер | нет | да |
| Самописец | нет | да |
| Анализатор протоколов | да | |
| Дисплей | 800 x 600 | |
| Интерфейсы | Wi-Fi, USB 3.0/2.0 Host, USB type-C, HDMI, триггерный выход, заземление | |
