Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц)
79 070 ₽
79 070 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 13 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
19473
Модель (серия)
TO1004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig TO1004
Артикул (код товара)
19473
Модель (серия)
TO1004
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
RS485
UART
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание Micsig TO1004
Технические характеристики Micsig TO1004
| Серия | TO |
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Максимальная частота дискретизации | 1 ГВыб/с |
| Глубина записи | 110 Мб |
| Разрешение по вертикали | 8 бит |
| Максимальная скорость захвата формы волны | 78 000 сиг/сек |
| Отображение сигналов | цветовые градации |
| Входной импеданс | 1 мОм |
| Декодирование протоколов | RS-232/422/485/ UART, CAN, CAN FD, LIN, SPI, I2C |
| Математические функции | арифметические действия (сложение "+", вычитание "-", умножение "*", деление "/"), операторы сравнения ("меньше <", "больше >", "меньше или равно ≤", "больше или равно ≥", "равно ==", "не равно !="), логические операторы ("И &&", "ИЛИ ||"), специальные символы (скобки "()", фигурные скобки "{}"), математические функции (квадратный корень "sqrt", модуль числа "abs", преобразование в градусы "deg" и радианы "rad", экспонента "exp", дифференцирование "diff", натуральный логарифм "ln", тригонометрические функции "sin/cos/tan", интеграл "intg", десятичный логарифм "lg", обратные тригонометрические функции "asin/acos/atan"), а также константу числа Эйлера "E". Все эти элементы поддерживаются для сложных вычислений. |
| Типы триггеров | по краю, ширине импульса, логике, N-й фронт, наклон, тайм-аут, видео |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел |
| Вертикальная система | |
| Ограничение полосы пропускания |
20 МГц, высокие частоты до 30 кГц, низкие частоты |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый сенсорный ЖК-дисплей, разрешение 1280 x 800 точек |
| Сетка области отображения осциллограммы | 11 х 10 делений |
| Питание |

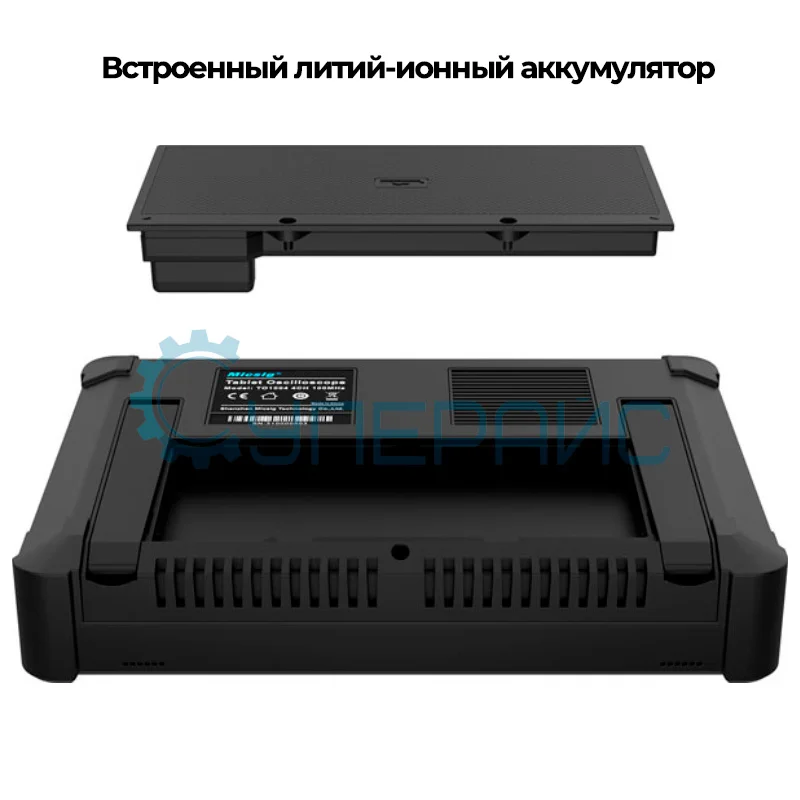

литий-ионный аккумулятор 7,4 В, 7500 мАч время автономной работы 5 часов |

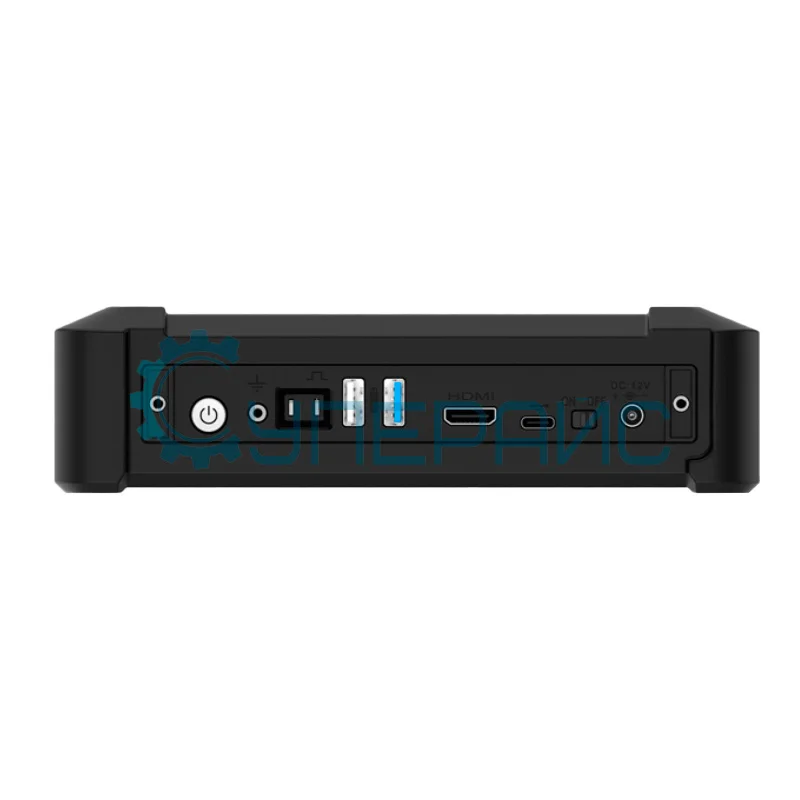

| Интерфейс | Wi-Fi, USB 3.0/2.0, USB type-C, HDMI, триггерный выход, заземление |
| Встроенная память | 32 Гб |
| Дистанционное управление |
через мобильное приложение (Android, iOS) через ПК |
| Габариты осциллографа | 265 х 192 х 50 мм |
| Габариты упаковки | 310 x 170 x 270 мм |
| Вес брутто | 2,845 кг |
| Вес нетто | 1900 г (с батареей) |
| Комплектация |
осциллограф Micsig TO1004 - 1 шт щупы для осциллографа - 4 шт ремень для переноски - 1 шт защитная пленка - 1 шт шнур питания - 1 шт адаптер питания - 1 шт |
| Совместимость |
Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник AC/DC Micsig CP2100A Высоковольтный дифференциальный пробник Micsig DP10007 Дифференциальный пробник Micsig DP10013 Токовый пробник Micsig CP1003B Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Осциллографический пробник Micsig MDP1502 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Пробник для осциллографа Micsig MDP3001 Токовый пробник Micsig CP503B Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Высоковольтный дифференциальный пробник Micsig MDP3000 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Цифровой осциллограф Micsig
Портативный осциллограф Micsig TO1004 — функциональное решение для анализа сигналов. С его помощью вы получите точную и детальную информацию о работе электроники, электроприборов или оборудования, быстро найдёте любые аномалии.
Особенности и преимущества устройства
Micsig — это осциллограф на 4 канала, а возможность одновременного четырёхканального мониторинга упрощает анализ взаимодействия между различными компонентами системами, помогает выявлять корреляции между ними. Его функционал делает исследования в области электроники максимально удобными и точными:
- С частотой дискретизации 1 ГВыб/с Micsig TO1004 предоставляет детальное изучение сигналов и позволяет уловить мельчайшие детали в их измерениях.
- С дистанционным управлением по Wi-Fi вы можете контролировать и анализировать измерения прямо со своего смартфона, планшета или ПК, что обеспечивает удобство и гибкость в работе.

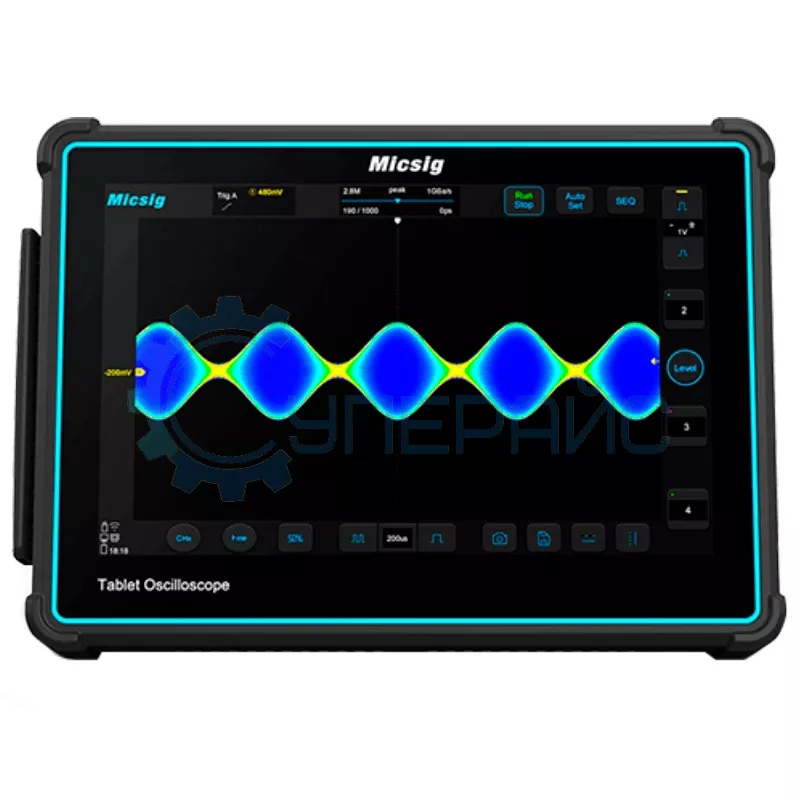

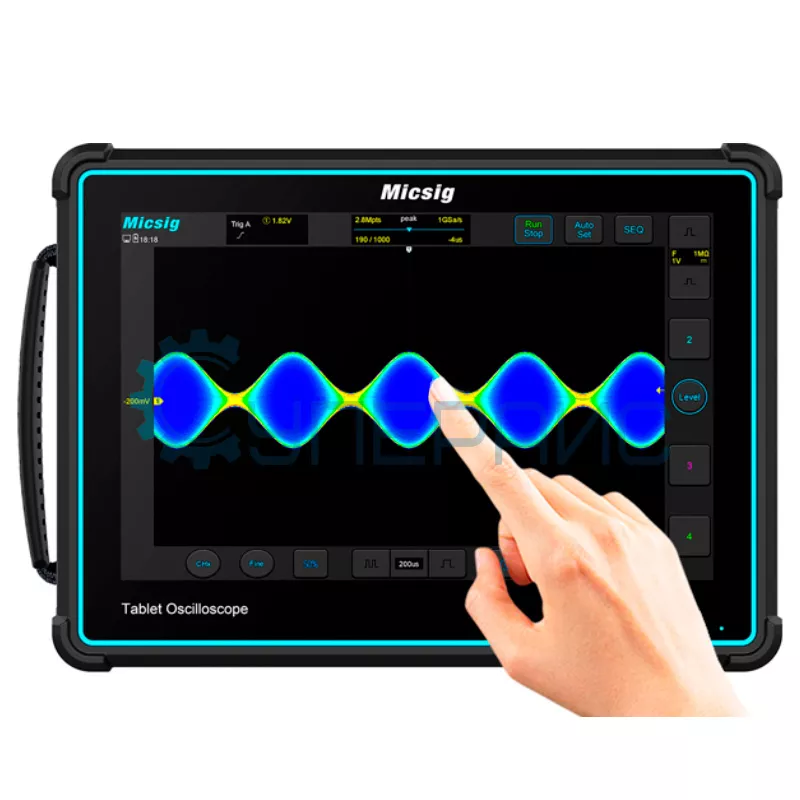

- Яркий дисплей для удобства работы. Осциллограф оснащён 10,1-дюймовым сенсорным экраном, что позволяет быстро обнаружить аномалии и понять характер сигналов.
- Множество функций анализа. Прибор делает доступными широкий спектр функций анализа, включая измерение частоты, временных интервалов, амплитуды и других параметров.
Независимо от того, работаете ли вы с электроникой, телекоммуникациями или другой областью, этот переносной осциллограф поможет получить необходимые данные для принятия важных решений.
Обзорная таблица осциллографов Micsig серии TO
| Характеристики | TO1004 | TO2002 | TO2004 | TO3004 |
| Полоса пропускания, МГц | 100 | 200 | 200 | 300 |
| Количество аналоговых каналов | 4 | 2 | 4 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал, ГВыб/с | 1 | 1 | 2 | 2 |
| Глубина памяти на канал | 110 Мб | 110 Мб | 220 Мб | 220 Мб |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Дисплей | 1280 x 800 | |||
| Интерфейс передачи данных |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi/ AUX (TrigOut/PassFail) |
