Многофункциональный измеритель Tester-TC1 (RLC, ESR, транзисторы)

Многофункциональный измеритель Tester-TC1 (RLC, ESR, транзисторы)

Код товара: 436

Array
(
    [0] => Array
        (
            [ID] => 2142
            [SRC] => /upload/iblock/d92/d92a522e6118e8e8e0db43b5c4e93bae.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 2143
            [SRC] => /upload/iblock/241/2410795d941d43b436cfc236cfa41f11.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 2144
            [SRC] => /upload/iblock/500/500301a813cdccb781a82517c76ac790.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 2145
            [SRC] => /upload/iblock/994/994ba6f4501ed5c019e2d8c6df8421cd.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 2146
            [SRC] => /upload/iblock/0a1/0a1cd8c2c4103c5bf348424d05026bf0.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 2147
            [SRC] => /upload/iblock/f15/f153f54757af9cf96275ce1e7d8f2361.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 2148
            [SRC] => /upload/iblock/6c6/6c6ef2e5150a53deeb026f340b6acfca.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Многофункциональный измеритель Tester-TC1 (RLC, ESR, транзисторы)
Многофункциональный измеритель Tester-TC1 (RLC, ESR, транзисторы)
Многофункциональный измеритель Tester-TC1 (RLC, ESR, транзисторы)
Многофункциональный измеритель Tester-TC1 (RLC, ESR, транзисторы)
Многофункциональный измеритель Tester-TC1 (RLC, ESR, транзисторы)
Многофункциональный измеритель Tester-TC1 (RLC, ESR, транзисторы)
Многофункциональный измеритель Tester-TC1 (RLC, ESR, транзисторы)
1 898 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТС1

Основные характеристики транзистор тестера
Диапазон измерения емкости 30 пФ – 100 мФ
Диапазон измерения индуктивности 0,01 мкГн – 20 Гн
Диапазон измерения сопротивления 0,1 Ом – 50 МОм
Тестируемые компоненты транзисторы (PnP, NPN, N-, IGBT, MOSFET, JFET), диоды и сдвоенные диоды, резисторы, конденсаторы, диоды Зенера (стабилитроны), триаки и тиристоры, конденсаторы, элементы питания, катушки индуктивности;
Определение показателей авто обнаружение компонентов: биполярных транзисторов NPN и PNP, N- канала и P- канала, МОП-транзисторов, полевых транзисторов с управляющим PN-переходом JFET, диодов (< 4.5 В
) и двойных диодов, N- и P-IGBT транзисторов, резисторов и потенциометров, индукторов, конденсаторов, тиристоров, симисторов (IGT < 6 мА)и аккумуляторов (0.1 - 4.5 В), стабилитронов (0,01 - 30 В);

измерение ESR (Equivalent series resistance) - эквивалентное последовательное сопротивление (ЭПС, внутреннее сопротивление) электрических конденсаторов, измерение емкости конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры;

измерение сопротивлений и индуктивностей в широком диапазоне;

самотестирование с автоматической калибровкой;

инфракрасное дистанционное управление: поддержка кодирования IRI Hitachi, отображение ИК-сигналов и ИК прием;
Автоматический переход в спящий режим есть, 20 секунд по умолчанию
Тестовое напряжение (пиковое) 4,5 В
Тестовый ток <6 мА
Микроконтроллер ATmega328
Версия прибора TC1-V2.12k
Общие характеристики
Дисплей TFT с разрешением 160 x 128 пикселей и подсветкой

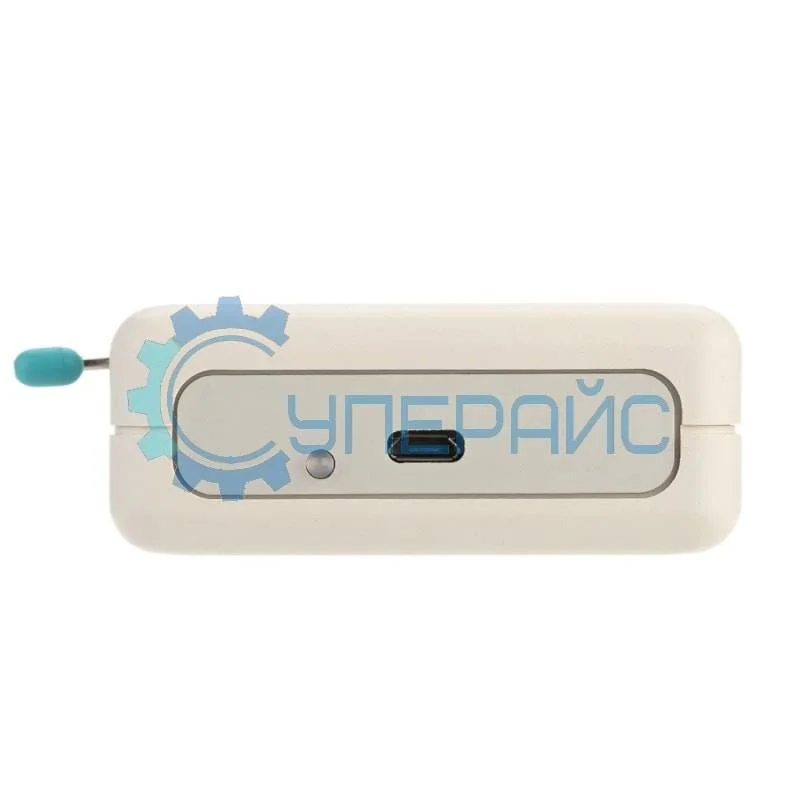

Интерфейс передачи данных micro USB
Питание DC 0,1 – 4,5 В, литий-ионная аккумуляторная батарея большой емкости
Габариты 88 x 80 x 28 мм
Вес прибора 111,5 г

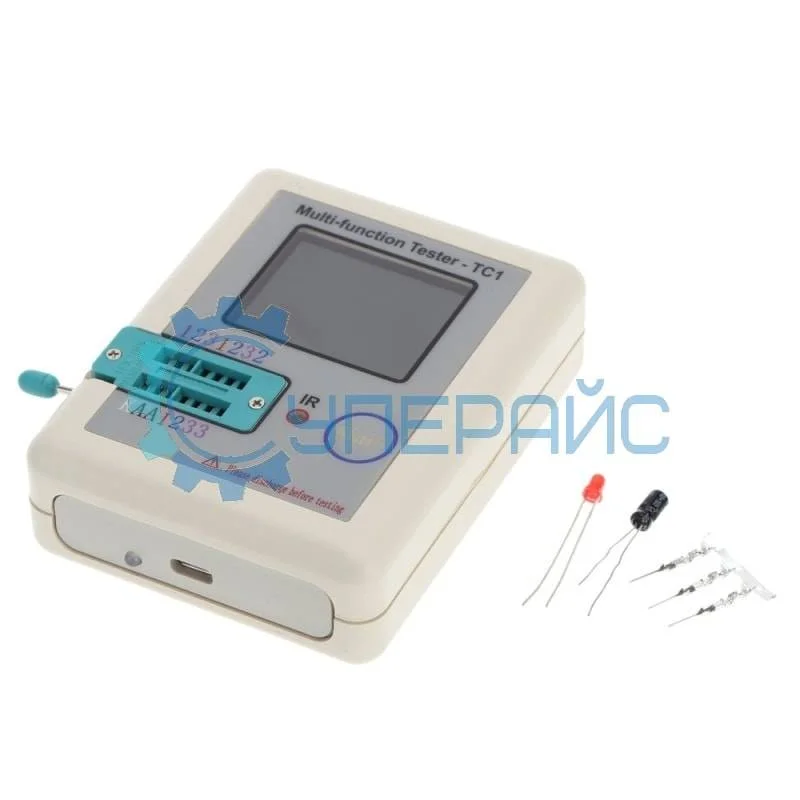

Комплектация тестер радиокомпонентов LCR-TC1 – 1 шт
кабель micro USB – 1 шт
щупы – 1 комплект
набор для калибровки (конденсатор, светодиод, контакты-штыри)– 1 комплект

Для решения проблемы распознавания и диагностики радиокомпонентов следует купить транзистор тестер TC1 — законченное устройство с доработанной схемотехникой, выполненный на микроконтроллере Mega324. Определение типа подключенного прибора происходит автоматически. LCR TC1 измеряет сопротивление резисторов, индуктивность, ёмкость обычных и электролитических конденсаторов. На цветном дисплее отображаются коэффициенты усиления биполярных транзисторов, с автоматическим определением их структуры и расположения выводов.

Функциональные новшества

  1. Три отдельных контакта это для стабилитронов до 30 вольт, благодаря внутреннему преобразователю напряжения.
  2. Индикация напряжения открытия светодиодов.
  3. Определение "распиновки" симисторов и тиристоров, трудно проверяемых обычными мультиметрами.
  4. Определение основных характеристик полевых транзисторов любого типа.

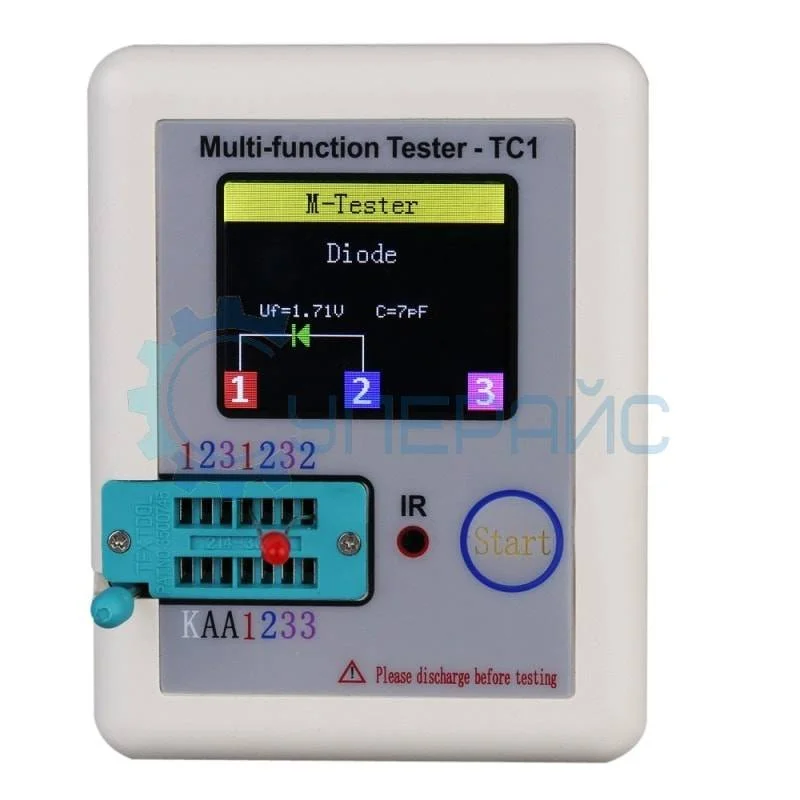

  5. Измерение напряжения на переходе диодов и его ёмкости.
  6. Анализ коэффициента потерь и внутреннего сопротивления конденсаторов, важных при ремонте цифровой и импульсной техники.
  7. Наличие ИК-приёмника для проверки работы ИК-пультов с отображением кода и пакета для каждой клавиши.
  8. Одновременный замер сопротивлений плеч переменных и подстроечных резисторов.
  9. Показ 2-х и более характеристик за одно измерение.

Удобство эксплуатации

LCR TC-1 транзитор тестер работает от внутреннего аккумулятора. Зарядка производится через прилагаемый USB — micro USB переходник. Окончание зарядки отображается изменением цвета светодиода с красного на зеленый. В комплекте имеются тестовые элементы и удобный, крючковый зажим для выводов. Устройство компактно, сделано из качественного пластика и автоматически отключается через задаваемое время.

Дополнительная информация

В случае неисправности прибора на экране появляется соответствующая надпись. Кроме этого, при некоторых действиях отображаются необходимые подсказки. Отличительная особенность — широкий диапазон измерения индуктивности — от сотых долей мГн до 20 Гн, что актуально при ремонте высокочастотной техники. Рабочая частота многофункционального измерителя Tester-TC1 сравнительно высока и равна 16 МГц.

При покупке у нас транзистор тестера LCR TC1 вы получите предварительно проверенный прибор и гарантию.

Видеообзоры:
Видео обзор тестера деталей с цветным экраном TC1
Администратор Суперайс 25.12.2019 03:20:26
Цитата
О.П. Сельчихин пишет:
Получил посылку. Быстро, четко, качественно, спасибо. Прикольный приборчик. Откалибровал. Потестил его на эталонных резисторах (0.5%), конденсаторах, индуктивностях (2%), транзисторах и т.д.. Погрешность в пределах нормы, всё нормально. Была возможность сравнить его с другим транзистор-тестером LCR-T4. Показания примерно одинаковые в пределах погрешности. Хотя показалось, что  LCR-T4 чуть точнее. Но зато TC-1 выдает больше информации о тестируемых радиодеталях, умеет работать со не только с маловольтажными  стабилитронам, еще и с цветным дисплеем и в корпусе - всё это большой  плюс. Жаль, что такого приборчика не было у меня в юности. А сейчас проблема наскрести время на любимое хобби-радиоэлектронику. Еще раз спасибо за хорошую работу.
Здравствуйте!

Спасибо, что нашли время написать отзыв. Для нас настроение клиента ключевой показатель качества работы. Поэтому рады, что смогли подарить Вам радость от покупки.

С удовольствием продолжим с Вами сотрудничество. Хорошего дня!

С уважением, администрация интернет-магазина Суперайс
Имя Цитировать
О.П. Сельчихин 21.12.2019 20:42:27
Получил посылку. Быстро, четко, качественно, спасибо. Прикольный приборчик. Откалибровал. Потестил его на эталонных резисторах (0.5%), конденсаторах, индуктивностях (2%), транзисторах и т.д.. Погрешность в пределах нормы, всё нормально. Была возможность сравнить его с другим транзистор-тестером LCR-T4. Показания примерно одинаковые в пределах погрешности. Хотя показалось, что  LCR-T4 чуть точнее. Но зато TC-1 выдает больше информации о тестируемых радиодеталях, умеет работать со не только с маловольтажными  стабилитронам, еще и с цветным дисплеем и в корпусе - всё это большой  плюс. Жаль, что такого приборчика не было у меня в юности. А сейчас проблема наскрести время на любимое хобби-радиоэлектронику. Еще раз спасибо за хорошую работу.
Имя Цитировать
Администратор Суперайс 05.04.2019 11:25:22
Цитата
Guest пишет:
Продолжая свой комментарий, после почти месяца работы могу отметить великолепную мобильность оценки параметров компонентов. Не так важна точность как приоритет - работоспособность. Очень удачный прибор для сервисных работ. Спасибо.
Ю.В.Мручко
Здравствуйте, Юрий!

Спасибо за отзыв! Нам приятно, что Вы активно пользуетесь измерителем и поделились своим впечатлением от первого месяца его использования. Рады, что Tester-TC1 показывает себя как надежный безотказный прибор и помогает успешно проводить тестирование электронных компонентов.

Юрий, если захотите, расскажите, пожалуйста: какое оборудование Вы хотели бы видеть на supereyes.ru? Мы постоянно пополняем ассортимент и нам действительно важно узнать о Ваших пожеланиях!

Желаем Вам успехов в делах!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Guest 03.04.2019 23:26:22
Продолжая свой комментарий, после почти месяца работы могу отметить великолепную мобильность оценки параметров компонентов. Не так важна точность как приоритет - работоспособность. Очень удачный прибор для сервисных работ. Спасибо.
Ю.В.Мручко
Имя Цитировать
Администратор Суперайс 14.03.2019 08:55:34
Цитата
Юрий Мручко пишет:
Купил данный прибор в общем из интереса, так как в интернет-магазине supereyes встречаются очень интересные изделия и приборы. Интерес заключался в том, что на протяжении 5-8 лет пользуюсь четырьмя тестерами фирмы PEAK atlas DCA, ESR+, SCR и CZ. Функционально четыре приборы решают задачи тестирования прибором Tester-TC1, конечно в несколько меньшем объёме (но это несущественное преимущество). Однако стоимость одного тестера фирмы PEAK превышает в четыре раза стоимость тестера Tester-TC1, что очень радует. Конечно точность тестирования у последнего намного ниже, информативность меньше - но опять же для тестера это приемлемо.
Таким образом предлагаемый Tester-TC1 является хорошей альтернативой известным приборам с большей стоимостью.
К недостаткам отнесу очень низкую механическую стойкость экрана и надписей на лицевой панели - сразу после покупки защищайтесь (Китай понятно). Что касается регистрации кодов ИК ПДК - это блеф. принципиально на сегодняшний день число различных кодов около 15 миллионов типов - какова же должна быть мощность устройства распознавания. То прибор регистрирует присутствие ИК излучения красной точкой - видел, то что сообщал тип кода нет.
Могу квалифицировать тестер прибором для начинающих радиолюбителей и информационным прибором, но не тестером.
Здравствуйте, Юрий!

Большое Вам спасибо за такой интересный и развёрнутый отзыв, нам очень приятно, что вы активно пользуетесь нашими продуктами и поделились своим впечатлением. Мы очень рады, когда клиенты делятся своим опытом использования приобретаемых у нас приборов и уверены, что Ваш отзыв будет полезен другим покупателям и поможет им определиться с выбором.

Мы всегда рады поддержать любое Ваше начинание и предложить подходящее оборудование и  инструменты для его реализации. Юрий, если Вам понадобится помощь - мы всегда рады проконсультировать по любым техническим вопросам. Просто напишите нам в чат или позвоните по номеру 8 800 550-13-57. Также, присоединяйтесь к нашим сообществам в социальных сетях и делитесь своим опытом с другими радиолюбителями.

Спасибо, что выбрали нас! Удачи в делах и достижении целей.

С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Юрий Мручко 13.03.2019 21:42:52
Купил данный прибор в общем из интереса, так как в интернет-магазине supereyes встречаются очень интересные изделия и приборы. Интерес заключался в том, что на протяжении 5-8 лет пользуюсь четырьмя тестерами фирмы PEAK atlas DCA, ESR+, SCR и CZ. Функционально четыре приборы решают задачи тестирования прибором Tester-TC1, конечно в несколько меньшем объёме (но это несущественное преимущество). Однако стоимость одного тестера фирмы PEAK превышает в четыре раза стоимость тестера Tester-TC1, что очень радует. Конечно точность тестирования у последнего намного ниже, информативность меньше - но опять же для тестера это приемлемо.
Таким образом предлагаемый Tester-TC1 является хорошей альтернативой известным приборам с большей стоимостью.
К недостаткам отнесу очень низкую механическую стойкость экрана и надписей на лицевой панели - сразу после покупки защищайтесь (Китай понятно). Что касается регистрации кодов ИК ПДК - это блеф. принципиально на сегодняшний день число различных кодов около 15 миллионов типов - какова же должна быть мощность устройства распознавания. То прибор регистрирует присутствие ИК излучения красной точкой - видел, то что сообщал тип кода нет.
Могу квалифицировать тестер прибором для начинающих радиолюбителей и информационным прибором, но не тестером.
Имя Цитировать
Guest 31.03.2017 14:55:30
мой прибор пришел быстро бесплатная доставка, работает отлично!
Имя Цитировать
Константинов Владимир 23.11.2016 15:20:07
Добрый день Михаил прибор получил, уже занимаюсь тестированием, пока претензий нет всё устраивает, прост в работе быстро разобрался, посмотрел обзор, очень кстати помогает в первоначальной работе с прибором.
Имя Цитировать
