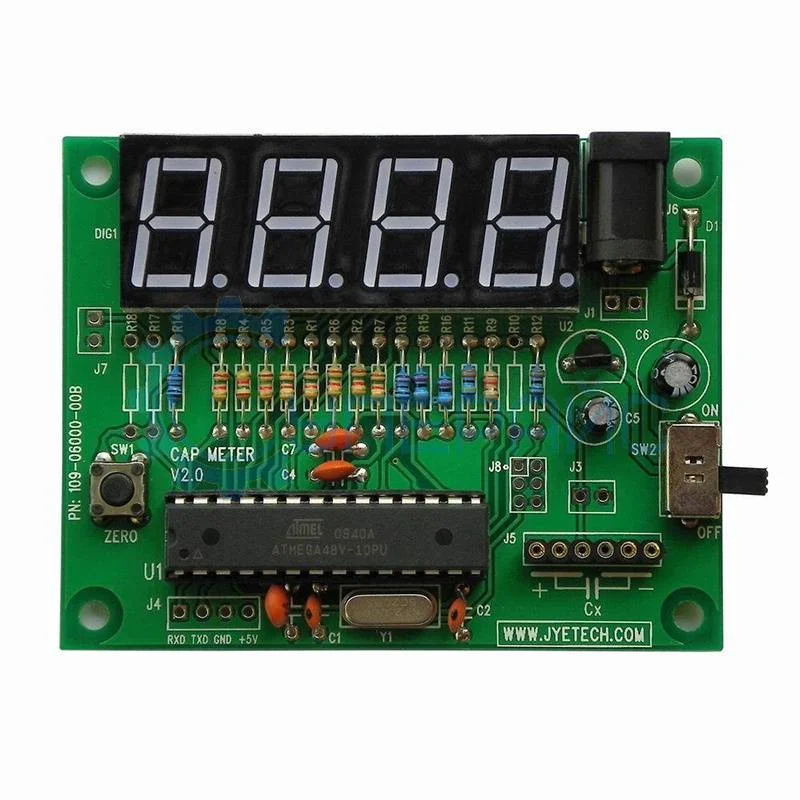

Измеритель емкости конденсаторов 060 (конструктор)
Код товара: 3472
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики измерителя | |
Погрешность | < 2% |
Диапазон измерений | 1 пФ - 500 мкФ |
Автоматическое переключение диапазона | есть |
Обнуление | есть |
Общие характеристики | |
Питание |
8 - 16 В DC, < 30мА |
Габариты |
75 мм х 58 мм х 15 мм |
Вес нетто | 40 г |
Комплектация | измеритель емкости 060 – 1 шт |
схема – 2 шт список элементов – 1 шт инструкция по эксплуатации – 1 шт |
Измеритель емкости конденсаторов 060 (конструктор)
У всех радиолюбителей рано или поздно возникает потребность в том, чтобы создать собственный прибор. Чтобы избежать проблем с подбором элементной базы, разводкой и травлением печатной платы, для новичков в «радио-среде» предусмотрены удобные конструкторы с готовыми наборами элементов и печатной платой, на которой прорисованы все детали и места их правильного расположения. Такой набор, при правильной работе с ним, станет нужным приспособлением в арсенале любителя радиотехники.
Измеритель емкости конденсаторов 060 – как раз такой конструктор, который превратится в функциональный прибор, как под опытными руками радиотехников, так и под руками новичков.
Достоинства и особенности тестера:- Прибор не требует калибровки;
- Погрешность до 2%;
- Диапазон измерения емкости от 1 пФ до 500 мкФ;
- Автоматический выбор диапазона;
- Возможность обнуления;
- Простота сборки.
Набор для сборки тестера емкости конденсаторов станет приятным и полезным подарком для тех, кто неравнодушен к радиоприборам и всему, что с ними связано.
Статьи и инструкции:
Скачать список запчастей для измерителя емкости 060 (65 КБ, PDF)
Скачать схему измерителя емкости 060 (20,1 КБ ,PDF)
Скачать прошивку для измерителя емкости 060 (4 КБ, RAR)
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
