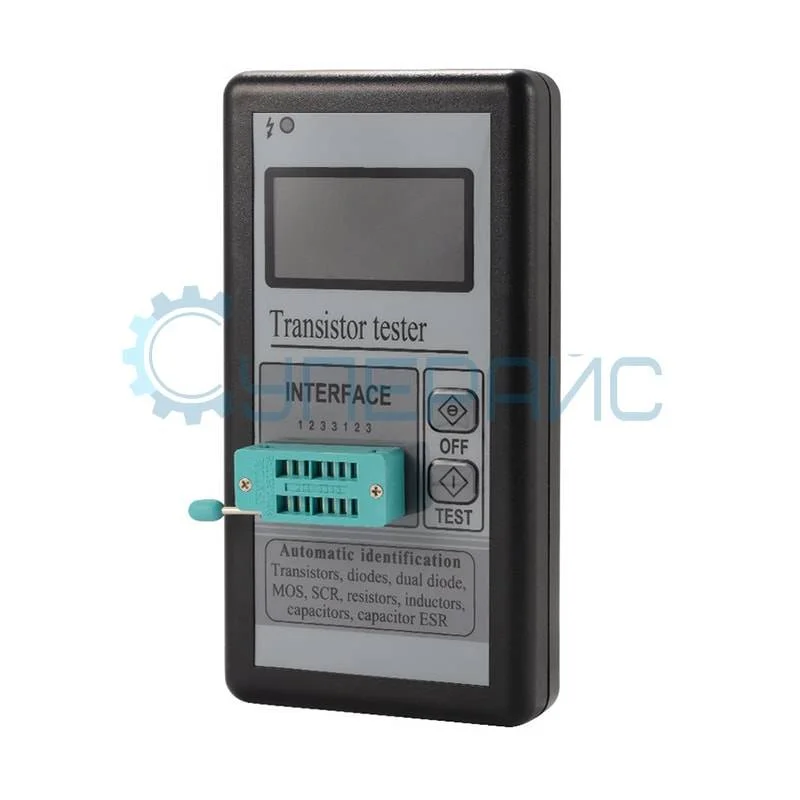

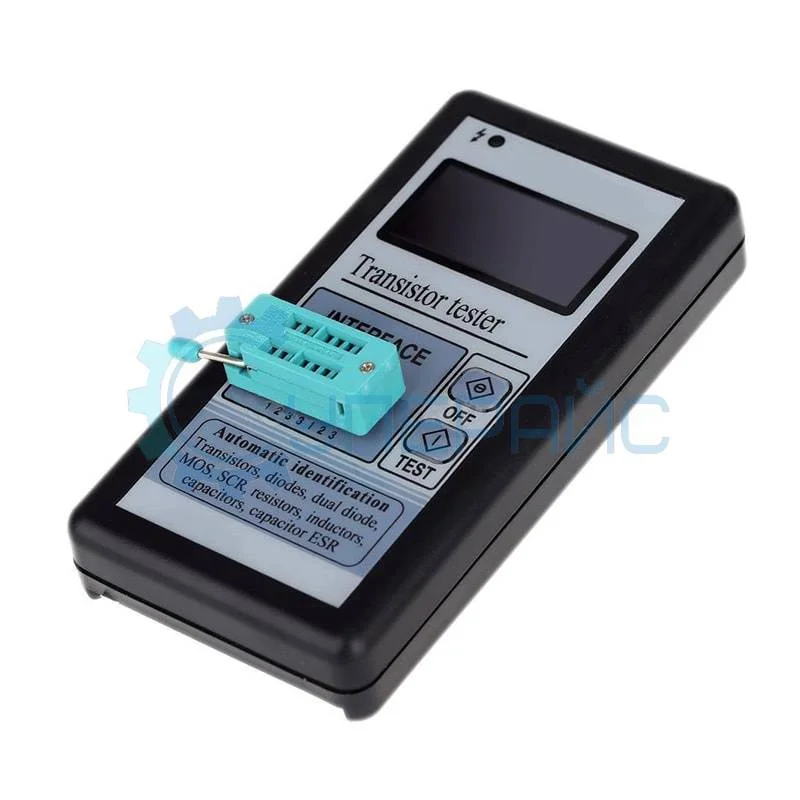

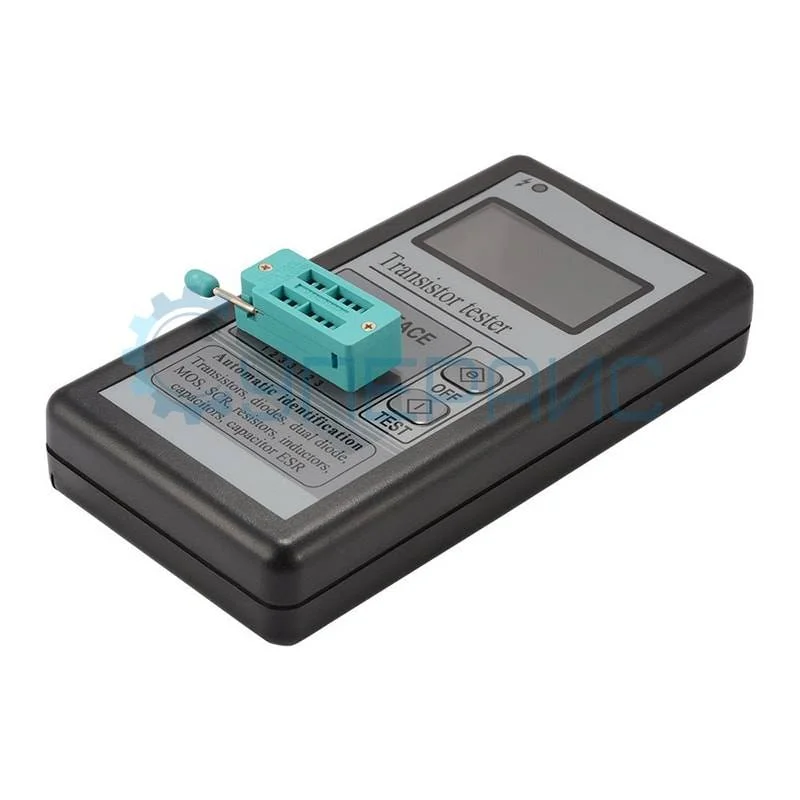

Транзистор тестер M328, ESR метр

Код товара: 2947

Гарантия 12 месяцев

В наличии:
Москва, 2-й Котляковский переулок: 22 шт.
Склад в Гуанчжоу: 10 шт.
О товаре
Модель: M328
Диапазон измерения емкости: 25 пФ – 100000 мкФ
Диапазон измерения индуктивности: 0,01 мГн – 20 Гн
Диапазон измерения сопротивления: 0,5 Ом – 50 МОм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ M328

Основные характеристики транзистор тестера
Индуктивность 0,01 мГн – 20 Гн
Сопротивление 0,5 Ом – 50 МОм
Емкость 25 пФ – 100000 мкФ
Время теста
2 с
Автоматическое определение цоколевки измеряемого компонента да
Определение пригодности конденсатора по параметру ESR да
Напряжение открытия и емкость затвора (для MOSFET) да
Автоматически определяемые компоненты биполярные транзисторы (PNP, NPN); полевые транзисторы (MOSFET) P- и N-канальные; JFET транзисторы; диоды и светодиоды; диодные сборки; резисторы; полярные и неполярные конденсаторы; элементы питания; катушки индуктивности; двойные диоды; симисторы; тиристоры; стабилитроны(< 5 В); дроссели;
Определение показателей автоматическое определение типа компонента, а также расположения выводов компонентов;

определение коэффициента усиления (h21э) , падение напряжения на переходе база-эмиттер;

измерение напряжения включения эмиттерного перехода, а также определение транзистора Дарлингтона через высокое пороговое напряжение и высокий коэффициент усиления тока;

определение напряжения открывания, емкости затвора, наличие защитного диода С-И (и прямое падение напряжения на нем) полевых транзисторов;

измерение сопротивления до 2-х резисторов одновременно (удобно при проверке переменных/подстроечных резисторов);

измерение емкости конденсаторов и измерение ESR (эквивалентного последовательного сопротивления) электрических конденсаторов;

определение до двух диодов с изображением их символов в правильном порядке, прямого падения напряжения на диоде;

определение светодиодов (определяется как диод с прямым напряжением выше, чем у обычного диода), два светодиода в одном 3-х выводном корпусе также определяются, как два диода;

определение стабилитронов (если их обратное напряжение пробоя ниже 4.5 В );

измерение величины ёмкости одиночного диода в обратном направлении, определение емкости обратной связи биполярного транзистора, если подключить базу и коллектор или базу и эмиттер;

определение назначения выводов выпрямительного моста.
Микроконтроллер ATMega328 (TQFP), тактовая частота: кварц 8 Мгц
Общие характеристики
Язык английский, китайский
Цвет серый

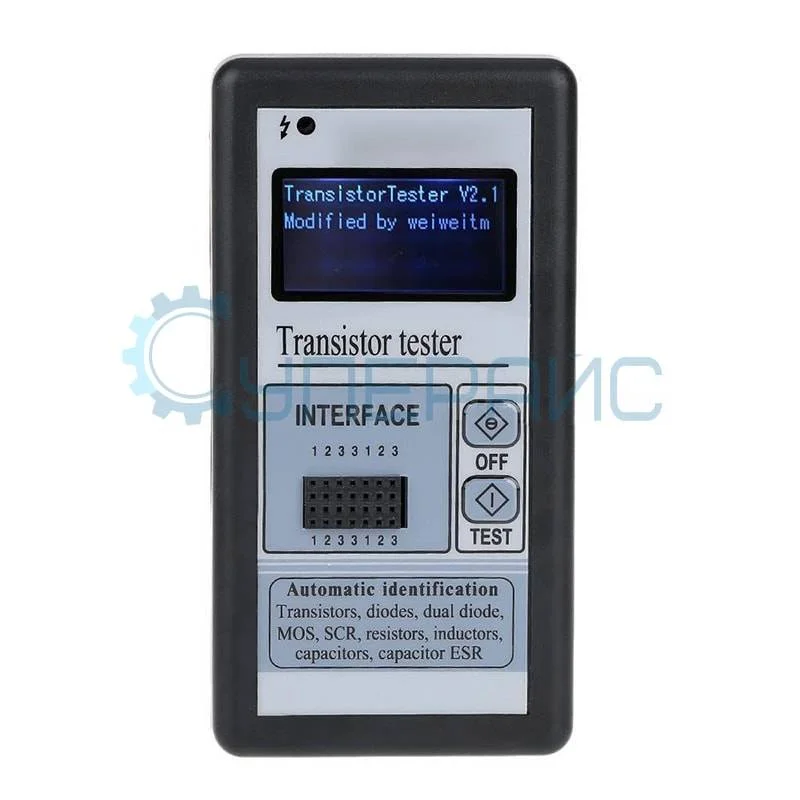

Дисплей LCD TFT SPI ST7735S, 128 х 160 пикселей (160x128)
Диапазон температур хранения 0°С - +40°С
Ток отключения не более 20 нА
Питание

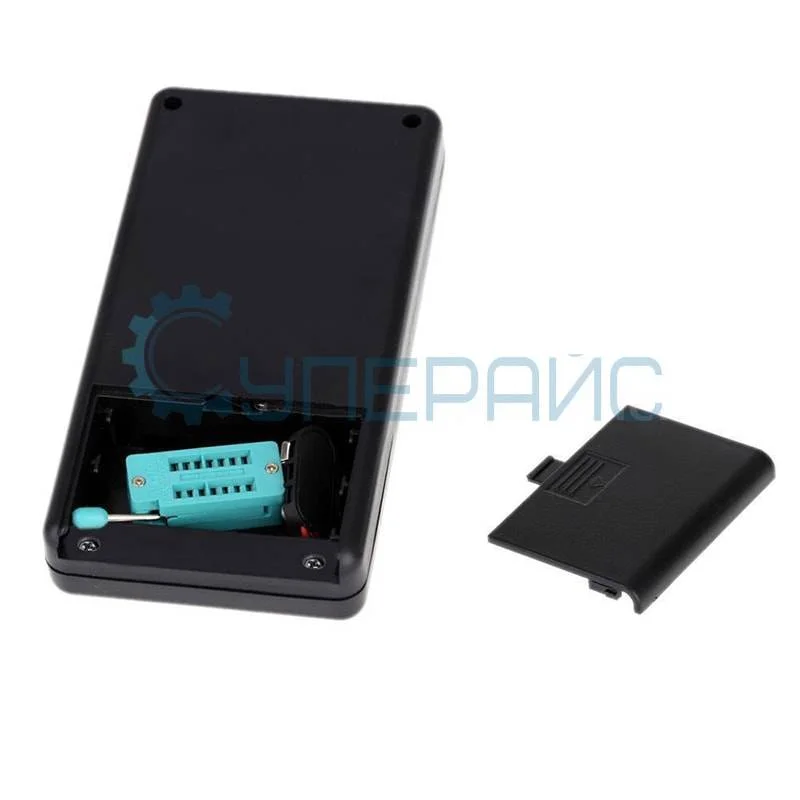

DC 9 В, батарея 6F22 "Крона"

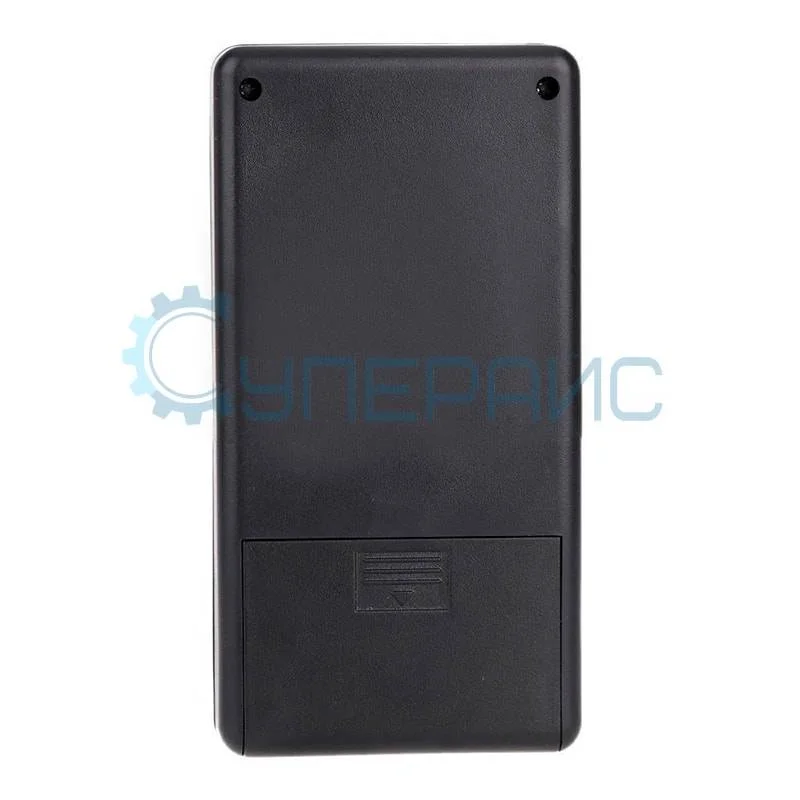

Габариты 70 мм х 135 мм х 24 мм
Вес нетто 128 г
Комплектация транзистор тестер M328 (Fish-8840TFT) – 1 шт

Мультифункциональный транзистор тестер на atmega328

Как быстро проверить биполярный транзистор или полевой транзистор с помощью тестера? Тестер mega328 ESR автоматически отображает на цветном дисплее основные характеристики и цоколевку радиокомпонентов (позволяет определять назначения выводов полупроводниковых электронных компонентов).

Мультифункциональный ESR тестер радиоэлектронных компонентов — это незаменимый прибор при сборке и ремонте электронных устройств. Ценное свойство прибора — диагностика тиристоров, симисторов, составных, n-, p-канальных MOSFET, JFET-транзисторов. Можно узнать индуктивность, ёмкость, сопротивление резисторов, конденсаторов, диодов. Анализ даже таких компонентов, как электролитические конденсаторы большой ёмкости, происходит быстро.

Транзистор тестер M328: вопросы и ответы

Есть ли рекомендации по тестированию других видов транзисторов? — Особых рекомендаций нет. Достаточно подключить полупроводниковый компонент к тестеру mega328 esr. На дисплее отобразится подключение, тип и основные характеристики.

  1. Что можно сказать о проверке транзисторов Дарлингтона? — Вопроса «как проверить транзистор тестером» при пользовании M328 нет. Он даже отображает высокие пороговые напряжения и токи таких транзисторов.
  2. Можно ли узнать, есть ли в MOSFET транзисторе защитный диод? — Он будет графически изображён на экране.
  3. Какие характеристики МОП-транзисторов можно измерить? — Пороговое напряжение и ёмкость затвора.
  4. Есть ли в приборе функция измерения сопротивления плеч потенциометров и подстроечных резисторов? — Да, оба сопротивления плеч будут измерены одновременно.
  5. Какое разрешение имеет измерение ESR? — 0,01 Ом. Такая точность продиктована его малыми значениями и важностью для безупречной работы конденсатора.
  6. Что можно сказать об измерении характеристик различных типов диодов? — Оценке подлежат свойства двойных диодов, стабилитронов, диодов Шоттки. Отображается их ёмкость и падение напряжения. Для светодиодов — напряжение зажигания. Это важно для УФ-диодов.
  7. Какой микроконтроллер используется в тестере? — ATmega168.
  8. Работает ли прибор с диодами Зенера? — Да, если обратный пробой происходит при напряжении менее 4,5 В.
  9. Что ещё отображается на дисплее, кроме характеристик? — На экране всегда отображено напряжение батареи и время до автоматического отключения.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.

Благодарственные письма

Посмотреть все

soae34

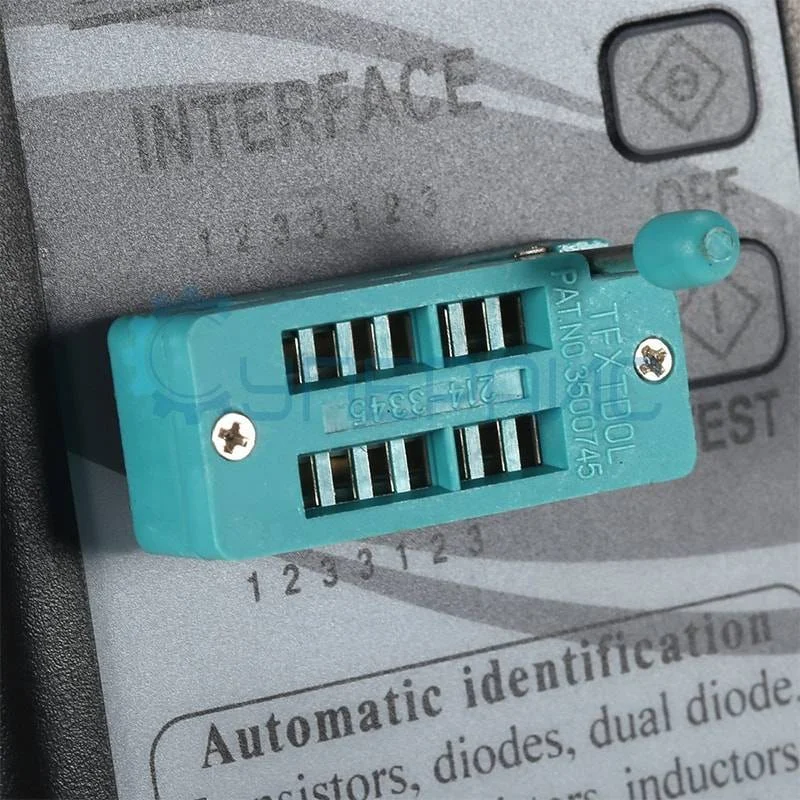

Приобрел данный тестер. Посылка пришла быстро. Нареканий к компании нет. Несколько замечаний к прибору. Вставная колодка болтается, при измерениях приходится одной рукой придерживать, что не есть удобно.Приходится иногда делать замеры по 2-3 раза, видимо в колодке пропадает контакт. И еще не хватает удлинителей с крокодильчиками.
