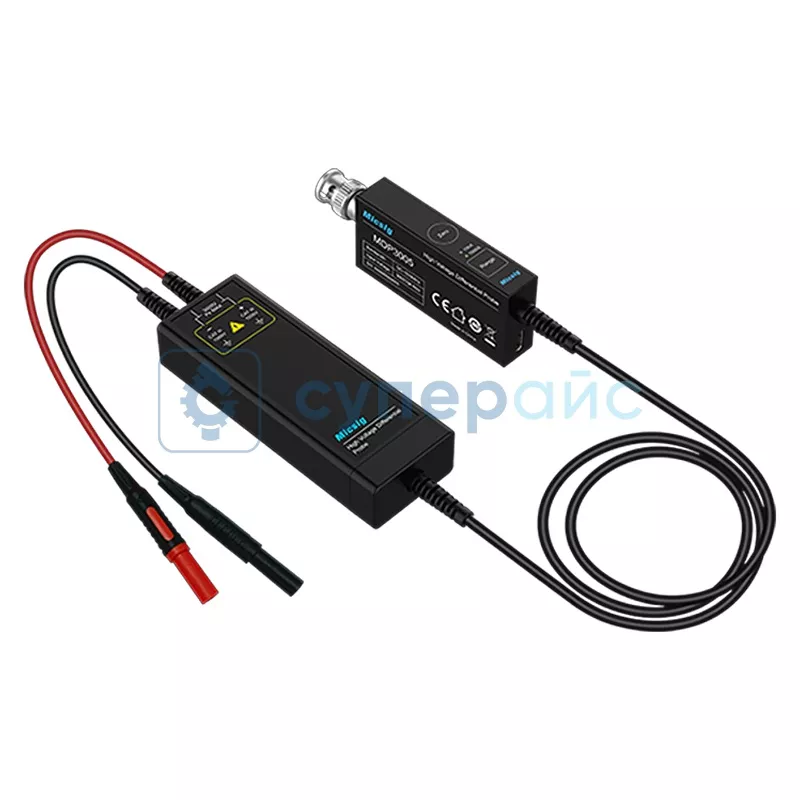

Активный пробник для осциллографа Micsig DP1501
34 030 ₽
34 030 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
23527
Модель (серия)
DP1501
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig DP1501
Общие данные
Артикул (код товара)
23527
Производитель (бренд)
Модель (серия)
DP1501
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Общие характеристики
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Тип
Пробник
Описание Micsig DP1501
ВНИМАНИЕ! Производство активного пробника для осциллографа Micsig DP1501 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Пробник Micsig DP701
Технические характеристики Micsig DP1501
| Полоса пропускания | 150 МГц |
| Время нарастания | ≤ 3,5 нс |
| Затухание | 50x / 500x |
| Точность | ±2% |
| Максимальное дифференциальное напряжение |
150 В (50x) 1500 В (500x) |
| Максимальное входное напряжение |
CAT II 1000 В CAT III 600 В |
| Шум |
50x: ≤ 0,9 мВ (среднекв) 500x: ≤ 0,4 мВ (среднекв) |
| Коэффициент синфазного отклонения (CMRR) |
DC: > -80 дБ 100 КГц: > -60 дБ 10 МГц: > -30 дБ 100 МГц: > -26 дБ |
| Задержка |
50x: 11,99 нс 500x: 12,27 нс |
| Входной импеданс |
16 МОм / 1,5 пФ (дифференциальное) 8 МОм / 3 пФ (между входом и землей) |
| Выходное напряжение | ≤ 3 В |
| Сигнализация превышения диапазона | светодиод мигает, оповещение звуковм сигналом |
| Общие характеристики | |
| Питание | 2 Вт, USB Type-C |
| Длина кабеля |
~ 80 мм (входной) ~ 1200 мм (выходной) |
| Рабочая температура | 0 - 40 °C |
| Температура хранения | -30 - 70 °C |
| Влажность |
рабочая: 5 - 85 % относительной влажности хранение: 5 - 85 % при температуре ниже 45 °C 5 - 45 % при температуре выше 40 °C |
| Размер модуля управления | 91 x 33 x 15 мм |
| Габариты сигнальной коробки | 100 х 36 х 20 мм |
| Габариты упаковки | 300 х 240 х 55 мм |
| Вес брутто | 1,01 кг |

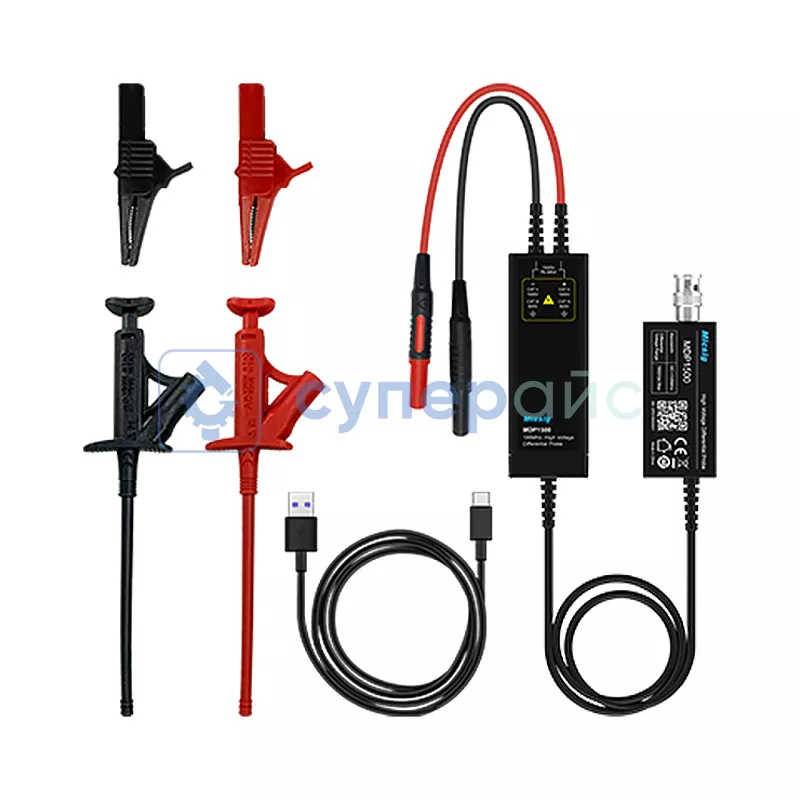

| Комплектация | пробник Micsig DP1501 – 1 шт |
| Совместимость |
Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Автомобильный осциллограф Micsig ATO1104 Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |
Обзорная таблица дифференциальных пробников Micsig
| Характеристики | DP10007 | DP701 | DP700 | DP702 | DP1500 | DP1501 | DP1502 | DP3000 | DP3001 | DP3002 |
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц |
| Время нарастания | 3,5 нс | ≤ 3,5 нс | ||||||||
| Точность | ± 2 % | ± 2 % | ||||||||
| Коэффициент деления/Затухание | 1/10, 1/100 | 20x/200x | 20x/200x | 20x/200x | 50x/500x | 50x/500x | 50x/500x | 100x/1000x | 100x/1000x | 100x/1000x |
| Максимальное дифференциальное напряжение | 70 В/700 В | 70 В/700 В | 70 В/700 В | 70 В/700 В | 150 В/1500 В | 150 В/1500 В | 150 В/1500 В | 300 В/3000 В | 300 В/3000 В | 300 В/3000 В |
| Максимальное входное напряжение | 600 В CAT II 1000 В CAT I |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В | 1000 В | 1000 В |
| Выходное напряжение | ≤ 7 В | ≤ 3 В | ||||||||
| Питание | 5 В DC USB | 2 Вт, USB Type-C | ||||||||
| Сигнализация превышения диапазона | светодиодная | светодиод + звуковой сигнал | ||||||||
Документация и ПО Micsig DP1501
Название
Язык
Версия
Размер и тип
Краткое руководство пользователя дифференциальных пробников Micsig серии DP
Язык:
Русский
Размер и тип:
732 КБ,
pdf
