Характеристики Другой 12864-20M
Графическая
Описание Другой 12864-20M

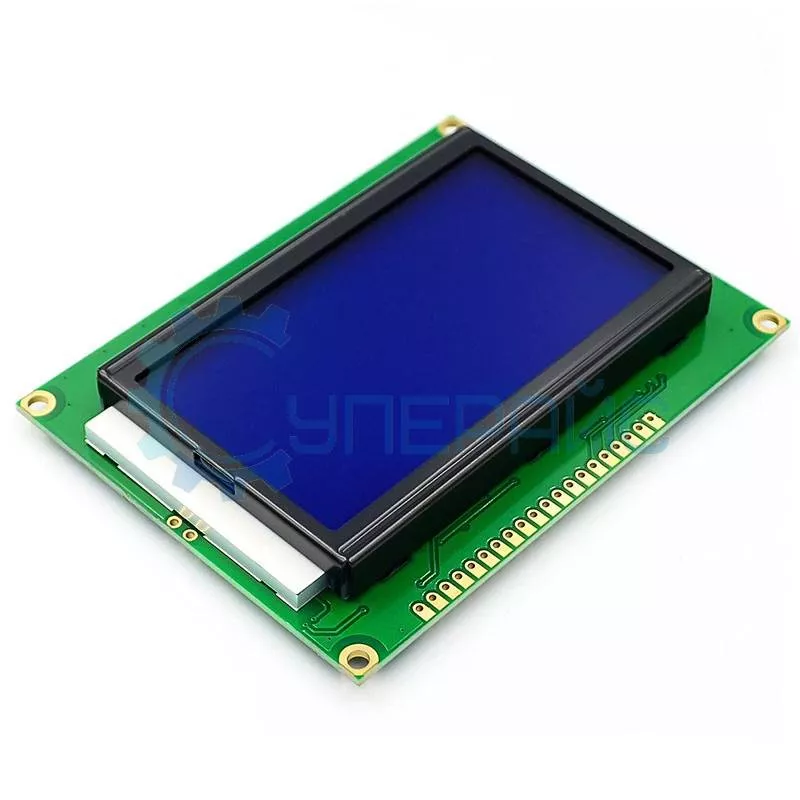

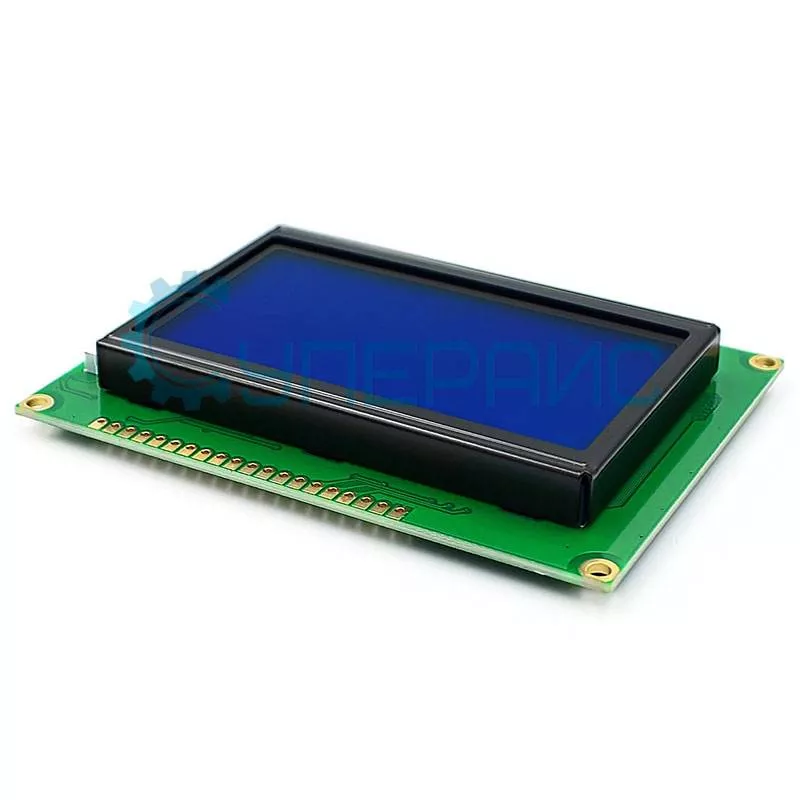

Технические характеристики LCD дисплея 12864-20M
| Характеристики дисплея | |
| Тип дисплея | LCD STN |
| Разрешение | 128 × 64 |
| Угол обзора | 70° |
| Тип подсветки | LED |
| Цвет подсветки | синий |
| Цвет символов | белый |
| Контроллер | ST7920 |
| Тип выводимой информации | символьный (латиница) и графическая информация |
| Формат выводимой информации |
количество строк - 4 количество символов в строке - 20 общее количество символов - 80 |

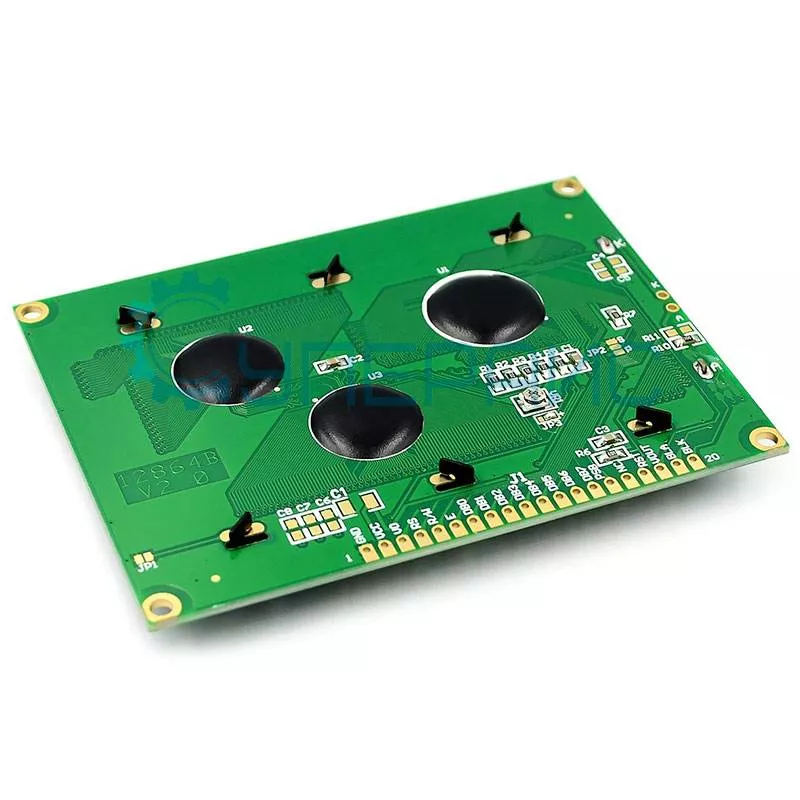

| Шаг пикселя | 0,52 x 0,52 мм |
| Размер пикселя | 0,48 х 0,48 мм |
| Поддержка платформ | Arduino |
| Контакты модуля |
GND - GND VCC - питание модуля +5 В VO - потенциометр для регулировки контрастности RS (IRS) (D/I) - «1» - регистры данных / «0» - регистры инструкций R/W (IR/W) - «1» - чтение данных / «0» - запись данных E (IE) - cигнал разрешения DB0 - DB7 - линия 0 параллельной шины данных PSB (CS1) - для параллельной шины - уровень логической «1» NC (CS2) - выбор второго блока колонок RST- сброс при подаче логического «0» Vout - уровень выходного напряжения (для согласования) BLA (A)- питание подсветки (Анод +) BLK (K) - питание подсветки (Катод -) |
| Область применения | применяется в некоторых копировальных и факсимильных аппаратах, лазерных принтерах сетевом оборудовании и д.т. |
| Общие характеристики | |
| Интерфейс |
поддерживает как 8-битный параллельный, так и последовательный интерфейс передачи данных |
| Напряжение питания | 3,3 В - 5 В |
| Максимальный ток потребления | 4 мА |
| Потребляемый ток подсветки | 64 мА |
| Рабочая температура | - 20 - 70 °С |
| Температура хранения | - 30 - 80 °С |
| Относительная влажность | 10 - 95 % |

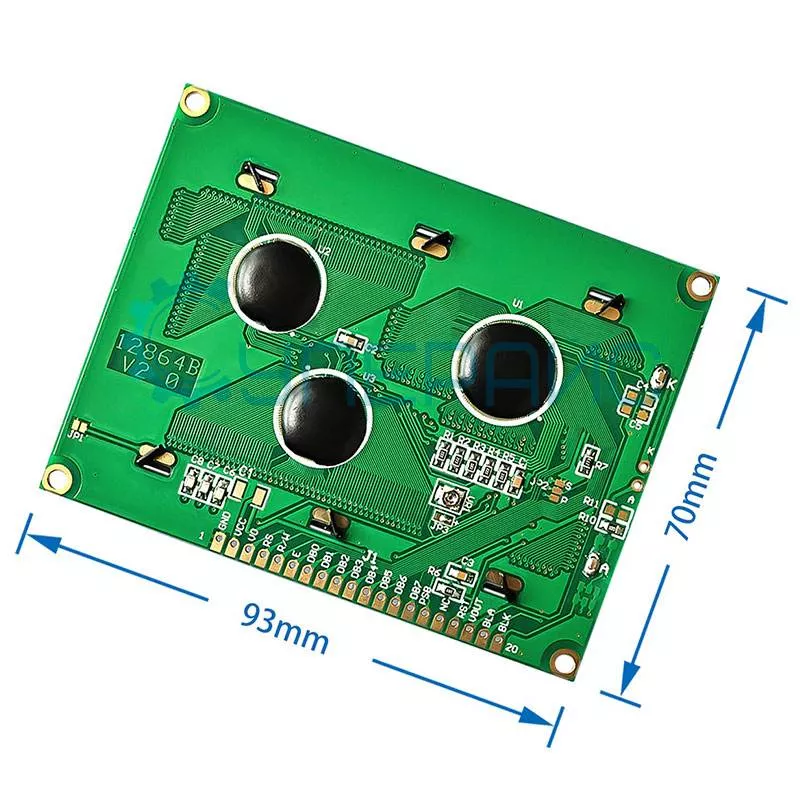

| Габариты изделия | 75 x 58 х 9 мм |
| Габариты упаковки | 100 х 70 х 20 мм |
| Вес | ∼ 80 г |
| Комплектация | символьный дисплей LCD 128x64 - 1 шт |

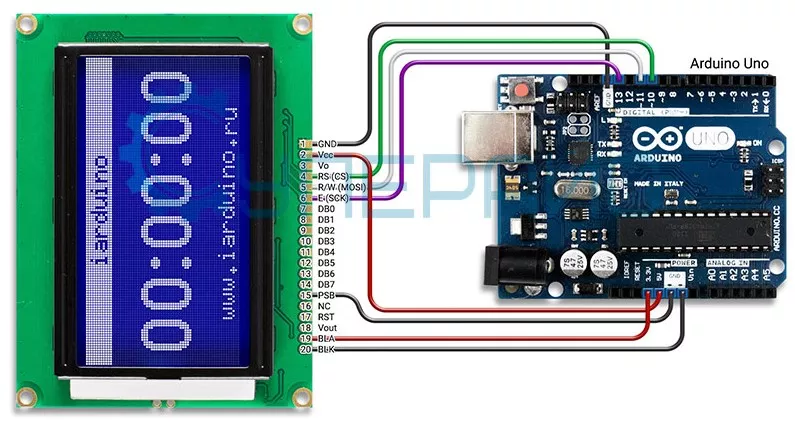

Схема подключения к Arduino UNO
Графический LCD дисплей 12864-20M: универсальный экран для проектов на Arduino
Графический ЖК-дисплей 12864-20M с разрешением 128×64 пикселей и синей подсветкой — это компактное решение для визуализации данных в электронных проектах. Устройство на базе контроллера ST7920 поддерживает вывод текста (до 80 символов) и графики, что делает его идеальным для создания интерфейсов умных домов, измерительных приборов или систем автоматизации. Совместимость с Arduino упрощает интеграцию в DIY-проекты. Этот дисплей подходит для реализации интерфейсов как на английском, так и в режиме graphic, позволяя отображать иконки, графики и динамические значения. Модель 12864 оптимальна для схем на базе Arduino Uno, где требуется гибкое управление визуализацией.
Технические особенности
- Разрешение: 128×64 пикселей — четкое отображение символов и простых графиков.
- Подсветка: Синяя LED-подсветка с регулируемой яркостью (ток потребления — 64 мА).
- Интерфейсы: Поддержка 8-битного параллельного и последовательного (SPI) подключения.
- Напряжение питания: 3.3–5 В, что совместимо с большинством микроконтроллеров.
- Энергоэффективность: Ток потребления модуля — всего 4 мА.
Подключение к Arduino
Для работы с платформой Arduino Uno или аналогичными используйте следующие контакты:
- VCC и GND — питание +5 В и земля.
- RS, R/W, E — управление режимами передачи данных.
- DB0-DB7 — шина данных (для параллельного интерфейса).
- PSB — выбор режима (логическая «1» для параллельного, «0» для SPI).
- VO — регулировка контрастности через потенциометр.
Для упрощения кода используйте библиотеки U8g2 или LiquidCrystal, которые поддерживают контроллер ST7920 и графический вывод.
Преимущества дисплея 12864-20M
- Компактность: Габариты 75×58×9 мм и вес 80 г — легко встраивается в корпуса.
- Гибкость: Поддержка как текстового, так и графического режима.
- Низкое энергопотребление: Подходит для батарейных устройств.
- Широкий температурный диапазон: Работает от -20°C до +70°C.
Пример проекта: Сборка портативного осциллографа с выводом на экран через SPI-интерфейс.
Дисплей также поддерживается популярной библиотекой U8g2, которая позволяет легко внедрять графические элементы даже в ограниченных по памяти проектах.
Если вы используете Arduino в проектах, связанных с визуализацией данных, то ЖК-модуль 12864 обеспечит стабильную и чёткую картинку при минимальной нагрузке.
Итог:
Дисплей 12864-20M— это надежный инструмент для проектов, где важно отображение показателей и простота интеграции. Его сочетание графических возможностей, компактности и совместимости с Arduino делает его выбором для инженеров и энтузиастов. Благодаря поддержке библиотек и интерфейса SPI этот графический дисплей может применяться в самых разных сценариях — от роботов до систем управления. Даже начинающие пользователи Arduino легко смогут настроить подключение и отобразить нужную информацию благодаря доступной библиотеке и поддержке 128x64 графики.
