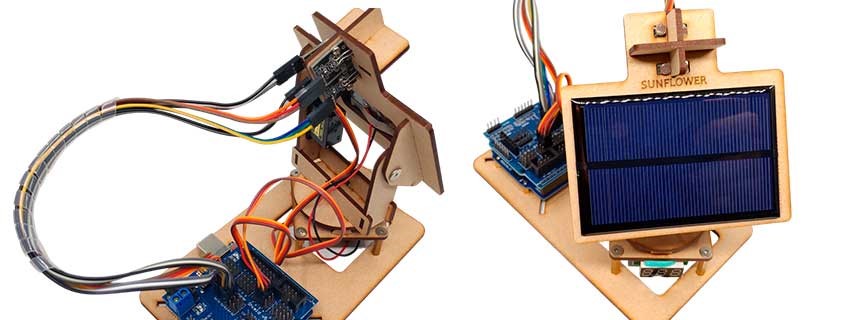

Набор MOEBIUS MBS-207 для сборки солнечного трекера, совместимый со средой Arduino

Технические характеристики MOEBIUS MBS-207

Управляющий контроллер	Arduino Uno - совместимый
Функциональные возможности	система, предназначенная для слежения за перемещением солнца, используя фоторезисторы солнечная панель будет поворачиваться в сторону солнца, используя поворотно наклонный механизм
Характеристики контроллера Arduino Uno
Микроконтроллер	ATmega328
Тактовая чистота	16 мГц
Рабочее напряжение	5 В
Предельные напряжения питания	6 - 20 В
Рекомендуемое напряжение питания	7 - 12 В
Максимальная сила тока с одного вывода	40 мА
Максимальный выходной ток вывода 3.3 В	50 мА
Цифровые входы/выходы	14 (из них 6 могут использоваться в качестве ШИМ-выходов)
Аналоговые входы	6
Flash-память	32 КБ (ATmega328) из которых 0.5 КБ используются загрузчиком
SRAM	2 КБ (ATmega328)
EEPROM	1 КБ (ATmega328)
Характеристики сервопривода
Напряжение питания	4.8 - 6 В
Скорость без нагрузки	0.12 с/60° (4.8 В)
Вращающий момент при заторможенном роторе	1.5 кг/см (4.8 В) 1.7 кг/см (6 В)
Рабочая "мертвая зона"	5 мкс
Рабочая температура	- 30 ∼ + 60°С
Вес	9 г
Характеристики модуля фоторезистора
Примечание	модуль содержит фоторезистор (датчик освещенности), который может применяться для измерения интенсивности света или определения его наличия/отсутствия, при отсутствии света сопротивление фоторезистора большое и доходит до 1 мОм, а при его освещении падает до нескольких Ом
Вес	336 г
Комплектация
	плата расширения - 1 шт
	Arduino Uno – 1 шт
	сервопривод – 2 шт
	фоторезистор – 4 шт
	основание - 1 комплект
	сегментный индикатор напряжения – 1 шт
	солнечная панель – 1 шт
	крепежные элементы – 1 шт

Комплект для сборки солнечного трекера MOEBIUS MBS-207, совместимый со средой Arduino

Солнечная панель ардуино MOEBIUS MBS-207 — образовательный и инженерный комплект, предназначенный для создания системы отслеживания солнца с помощью Arduino Uno. Трекер автоматически поворачивает панель в сторону солнца, используя поворотно-наклонный механизм и фоторезисторы, которые реагируют на интенсивность света.

Сервоприводы, входящие в комплект, предлагают точное перемещение панели в зависимости от угла падения света, что позволяет поддерживать оптимальное положение для сбора энергии. Фоторезисторы измеряют уровень освещённости и автоматически регулируют направление панели для её максимальной производительности. Модуль фоторезисторов реагирует на изменения освещенности: чем ярче свет, тем меньше сопротивление.

Солнечный трекер на ардуино включает сегментный индикатор напряжения для отслеживания производительности системы и солнечную панель для автономного питания. Простая конструкция и наличие всех необходимых крепежных элементов делают сборку удобной даже для начинающих пользователей.

Обратите внимание! Набор представляет собой конструктор и предполагает наличие у пользователя базовых навыков конструирования, программирования и отладки. Необходимые учебно-методические материалы по сборке и программированию робота размещены в разделе «ДОКУМЕНТАЦИЯ И ПО».

Менеджеры по работе с клиентами не предоставляют консультации по программированию: набор предполагает самостоятельную сборку управляющего устройства на базе микроконтроллера и набора датчиков с последующим программированием законченного устройства в целях развития и формирования у пользователя инженерного мышления и умений программирования робототехнических систем.
