Робот-плоттер MOEBIUS MBS-208 для создания векторных изображений

Код товара: 13663

guarantee Гарантия 3 месяца

В наличии:
Москва, 2-й Котляковский переулок: 7 шт.
Склад в Гуанчжоу: 9 шт.
О товаре
Модель: MOEBIUS MBS-208 - это робот для сборки графопостроителя, применяется при создании векторных изображений. Оснащен Arduino совместимым контроллером, шаговым двигателем 28BYJ, SD модулем для загрузки изображений.
О товаре
Модель: MOEBIUS MBS-208 - это робот для сборки графопостроителя, применяется при создании векторных изображений. Оснащен Arduino совместимым контроллером, шаговым двигателем 28BYJ, SD модулем для загрузки изображений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MOEBIUS MBS-208

Технические характеристики MOEBIUS MBS-208
Управляющий контроллер Arduino Uno - совместимый
Функциональные возможности робот для создания векторных изображений на холсте
Характеристики контроллера Arduino Uno
Микроконтроллер ATmega328
Тактовая чистота 16 мГц
Рабочее напряжение 5 В
Предельные напряжения питания 6 - 20 В
Рекомендуемое напряжение питания 7 - 12 В
Максимальная сила тока с одного вывода 40 мА
Максимальный выходной ток вывода 3.3 В 50 мА
Цифровые входы/выходы 14 (из них 6 могут использоваться в качестве ШИМ-выходов)
Аналоговые входы 6
Flash-память 32 КБ (ATmega328) из которых 0.5 КБ используются загрузчиком
SRAM 2 КБ (ATmega328)
EEPROM 1 КБ (ATmega328)
Характеристики сервопривода
Напряжение питания 4.8 - 6 В
Скорость без нагрузки 0.12 с/60° (4.8 В)
Вращающий момент при заторможенном роторе 1.5 кг/см (4.8 В)
1.7 кг/см (6 В)
Рабочая "мертвая зона" 5 мкс
Рабочая температура - 30 ∼ + 60°С
Вес
9 г

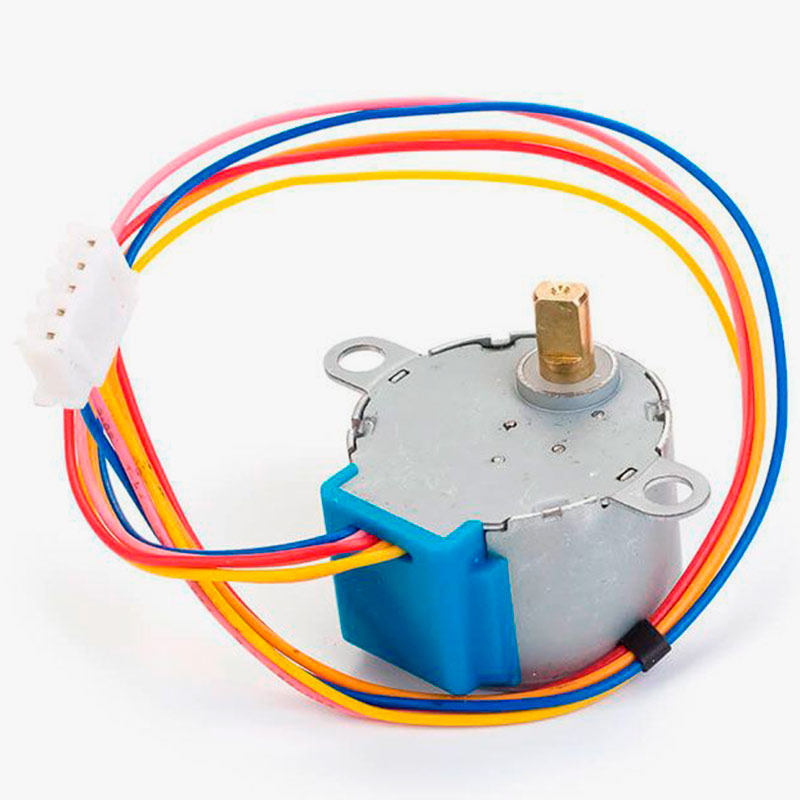

Характеристики шагового двигателя 28BYJ-48
Напряжение питания 5 В или 12 В
Число фаз 4
Коэффициент редукции 1/63.68395
Количество шагов ротора 64
Номинальная скорость вращения 15 оборот/мин
Крутящий момент 450 г*см
Габариты 25 х 18 мм
Вес 40 г
Характеристики SD модуля
Напряжение питания 5 - 3.3 В
Интерфейс SPI
Выводы для подключения MOSI, SCK, MISO, CS
Размер 50 х 32 мм
Комплектация

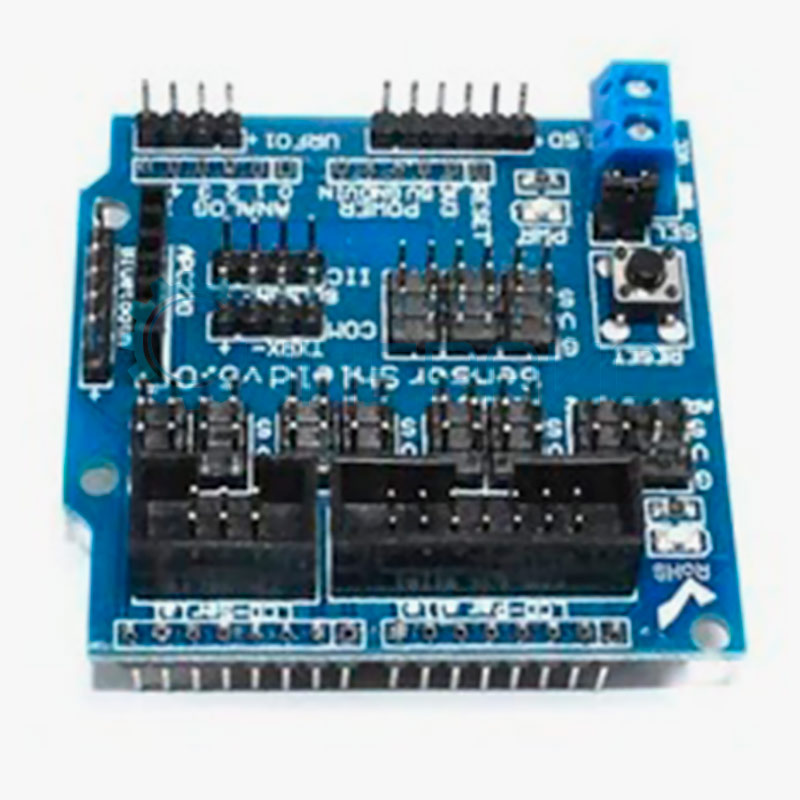

плата расширения - 1 шт
Arduino Uno – 1 шт
сервопривод – 1 шт
шаговый двигатель – 2 шт

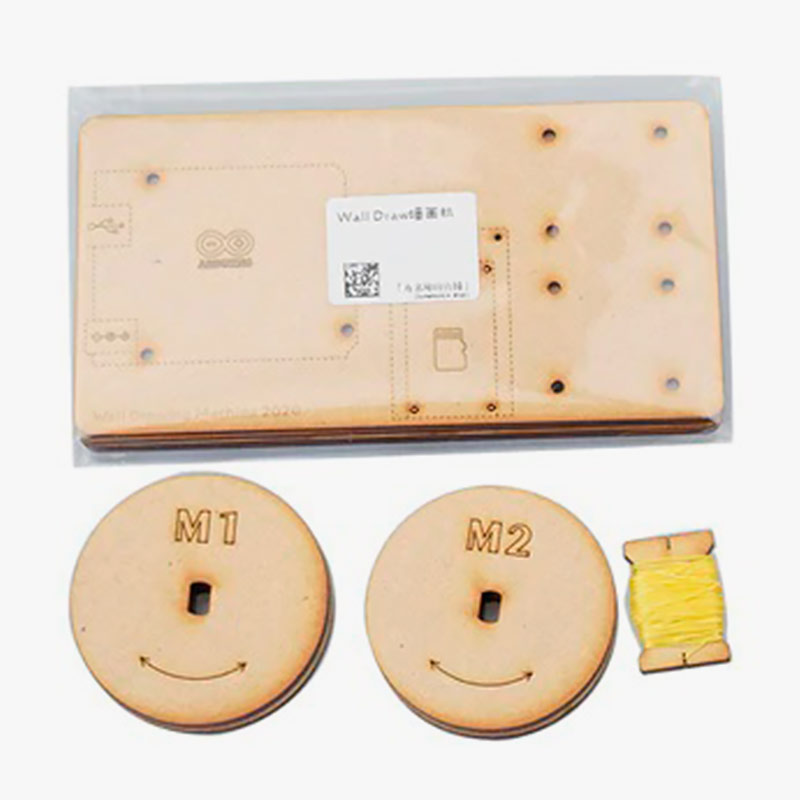

основание - 1 комплект

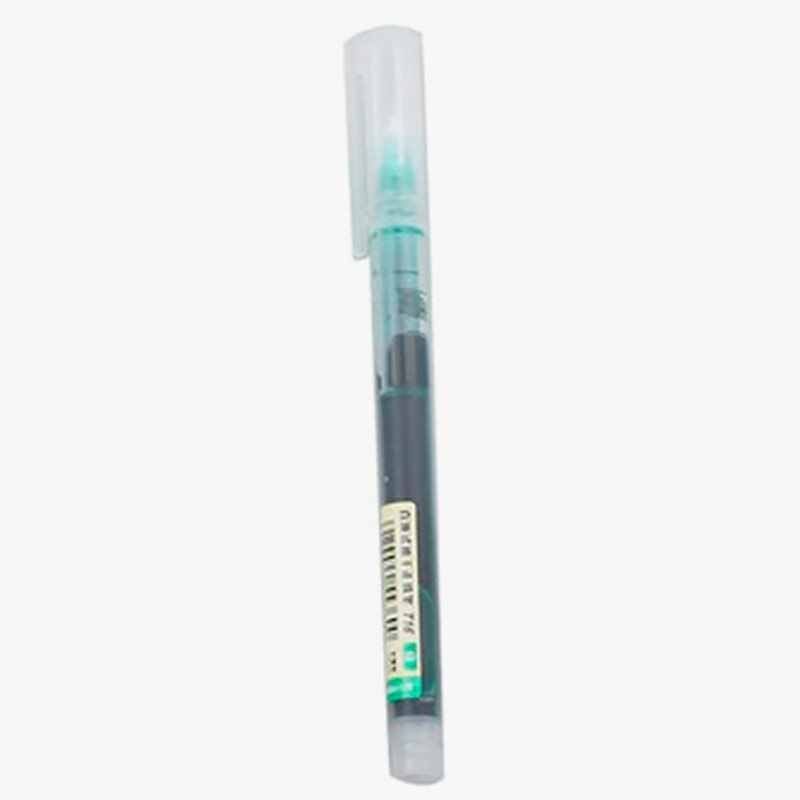

ручка для создания изображений – 1 шт

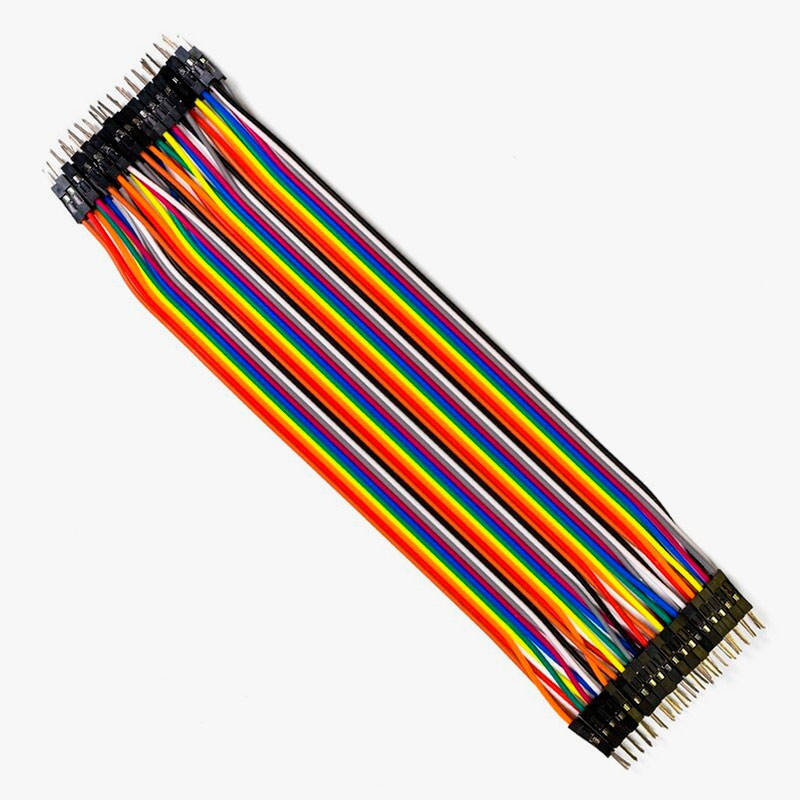

провод DuPont – 1 шт
модуль SD карты – 1 шт

Обратите внимание! Набор представляет собой конструктор и предполагает наличие у пользователя базовых навыков конструирования, программирования и отладки. Необходимые учебно-методические материалы по сборке и программированию робота размещены в разделе «ДОКУМЕНТАЦИЯ И ПО».

Менеджеры по работе с клиентами не предоставляют консультации по программированию: набор предполагает самостоятельную сборку управляющего устройства на базе микроконтроллера и набора датчиков с последующим программированием законченного устройства в целях развития и формирования у пользователя инженерного мышления и умений программирования робототехнических систем.


Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
