Логический анализатор USB Type-C ALINX PlayLogic P1
Артикул (код товара): 20534
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
74 760 ₽
74 760 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
20534
Модель (серия)
PlayLogic P1
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ALINX PlayLogic P1
Артикул (код товара)
20534
Модель (серия)
PlayLogic P1
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
80
Кол-во цифровых каналов
Вход. напряжение (макс), В
Макс. частота дискретизации, МГц
Пороговое напряжение (логические уровни), В
- 4,0 ~ 4,0 (шаг 0,01)
Мин. импульс захвата, нс
Встроенная память, Мбит
Вход. сопротивление, кОм
Анализ протоколов и интерфейсов
I2C
SPI
UART
CAN
1-WIRE
I2S
JTAG
SWD
MDIO
USB
Manchester
UNI/O
I2S/PCM
LIN
Atmel SWI
PS/2 Keyboard/Mouse
HDMI CEC
Modbus
SDIO
SMBus
SPI
UART
CAN
1-WIRE
I2S
JTAG
SWD
MDIO
USB
Manchester
UNI/O
I2S/PCM
LIN
Atmel SWI
PS/2 Keyboard/Mouse
HDMI CEC
Modbus
SDIO
SMBus
Автоизмерения
Нет
Дополнительно
ШИМ-генератор
Вес (кг)
0,1
Показать больше
Показать меньше
Описание ALINX PlayLogic P1
Технические характеристики ALINX PlayLogic P1
| Количество каналов | 32 |
| Максимальная частота дискретизации | 500 МГц |
| Глубина выборки в потоковом режиме | 10 Гса |
| Пропускная способность | 80 МГц |
| Минимальная ширина захватываемого импульса | 6,25 нс |
| Внутренняя память | 4 Гбит |
| Глубина выборки | 100 МВыб / канал |
| Максимальная глубина сжатия | 10 ГВыб / канал |
| Входное напряжение | -50 ~ 50 В |
| Входное сопротивление | 220 кОм |
| Емкость | 12 пФ |
| Пороговое напряжение |
-4 ~ 4 В шаг: 0,01 В |
| Операционная система | Win7/8/10, Linux, Mac OS |
| Анализ протоколов | 1-Wire, Atmel SWI, CAN, DHT11/12, DMX-512, DS18B20, HDMI CEC, I2C, I2C-EEPROM, I2S/PCM, IR-NEC, IR-JVC, IR-RC5, IR-RC6, IR-Sharp, IR-SIRC, JTAG, LCD1602/12864, LIN, Manchester, MDIO, MIDI, Modbus, Parallel, Parallel 8080, Parallel 6800, PS/2 Keyboard, RDM, RGB-WS28xx, SDIO, SMBus, SPI, SWD, UART/RS232/485, UNI/O, USB LS/FS, Wiegand, CAN-FD, ISO7816, MIPI-DSI LP, QSPI-Flash, USB-PD |
| Характеристики ШИМ-генератора | |
| Количество каналов | 2 |
| Диапазон выходных частот | 0,1 - 20 МГц |
| Шаг настройки цикла | 10 нс |
| Шаг настройки ширины импульса | 5 нс |
| Выходное напряжение | + 3,3 В |
| Общие характеристики | |

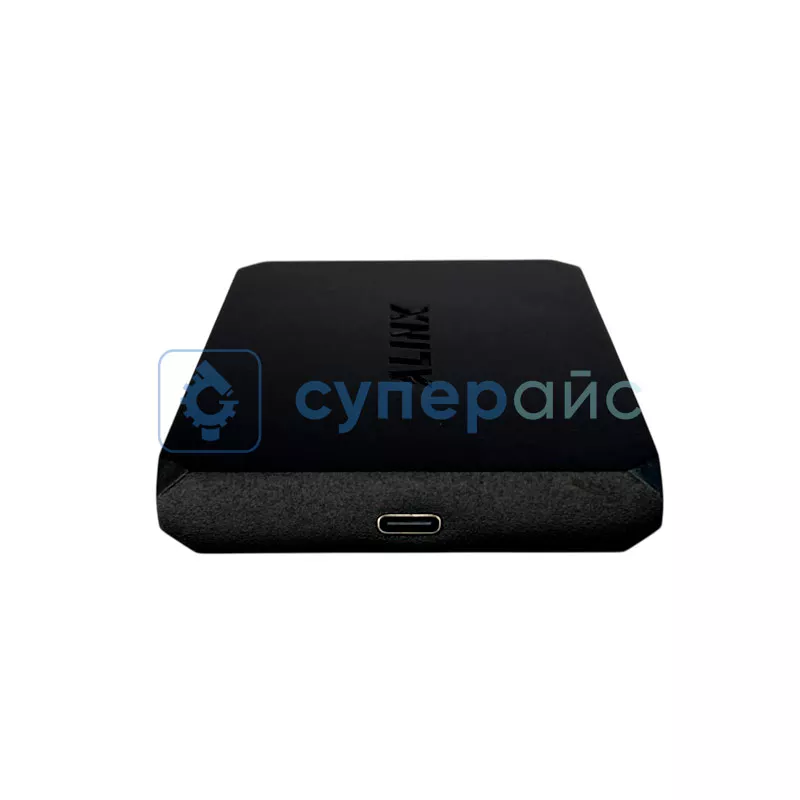

| Интерфейс | USB Type-C |
| Ток в режиме ожидания | 350 мА |
| Максимальный рабочий ток | 490 мА |
| Габариты | 210 x 185 x 105 мм |
| Вес брутто | 730 г |

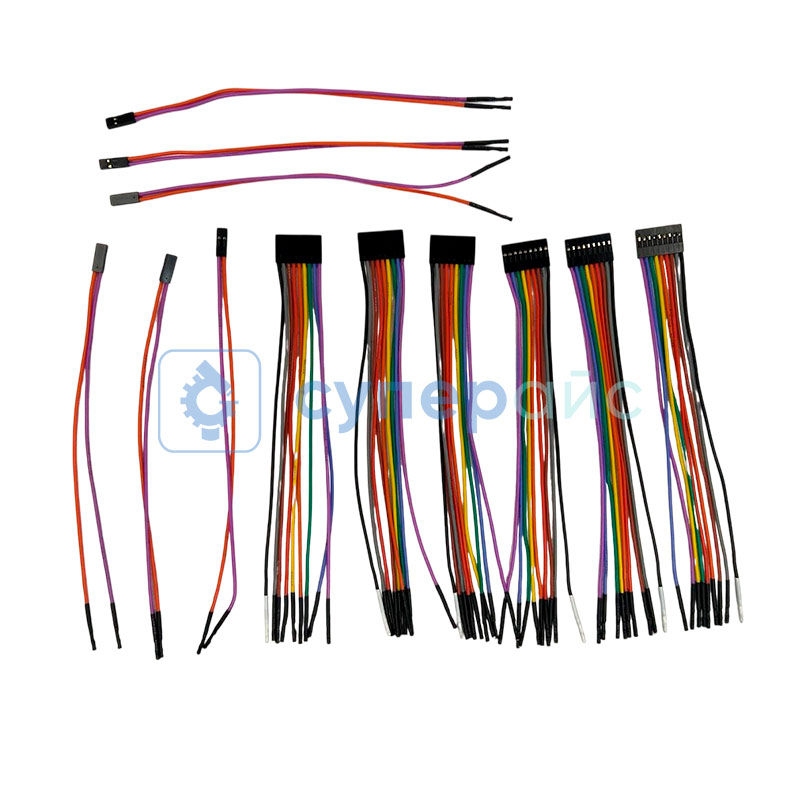

| Комплектация |
логический анализатор ALINX PlayLogic P1 – 1 шт кабель Type-C – 1 шт 9p кабель – 5 шт 2p кабель – 2 шт клипсы – 36 шт |

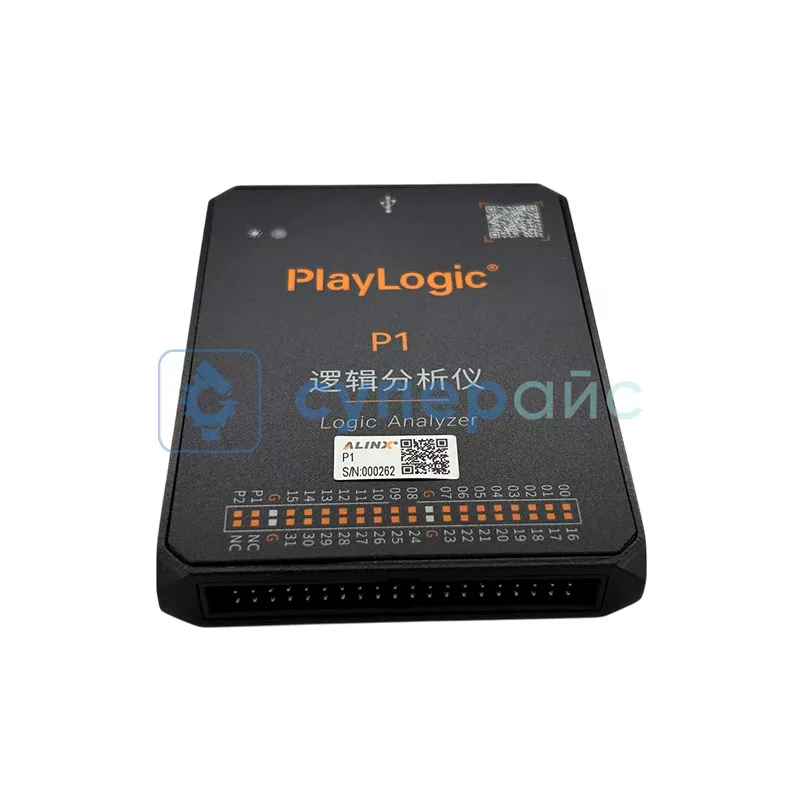

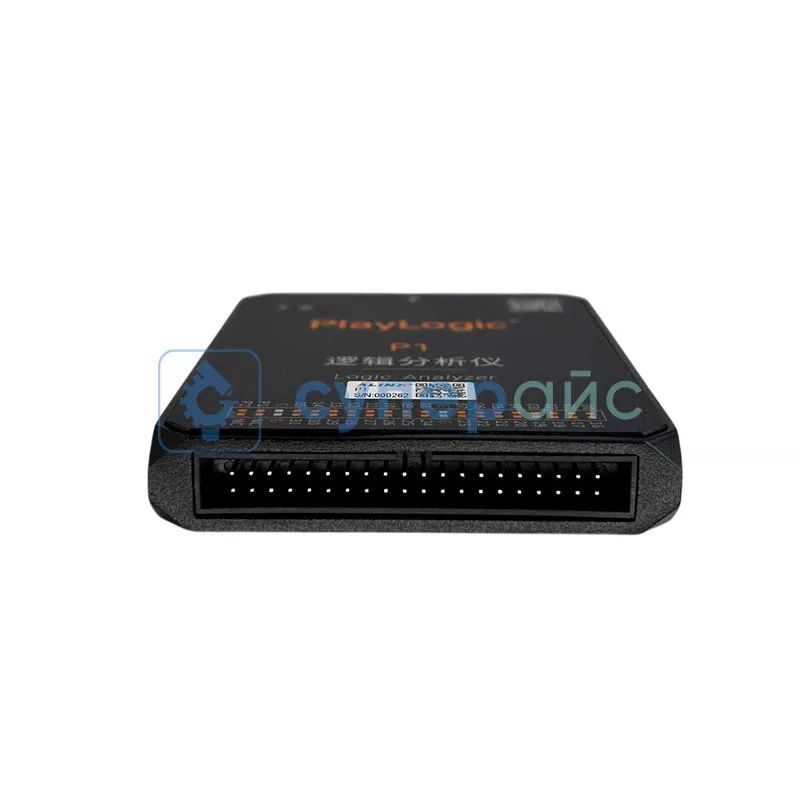

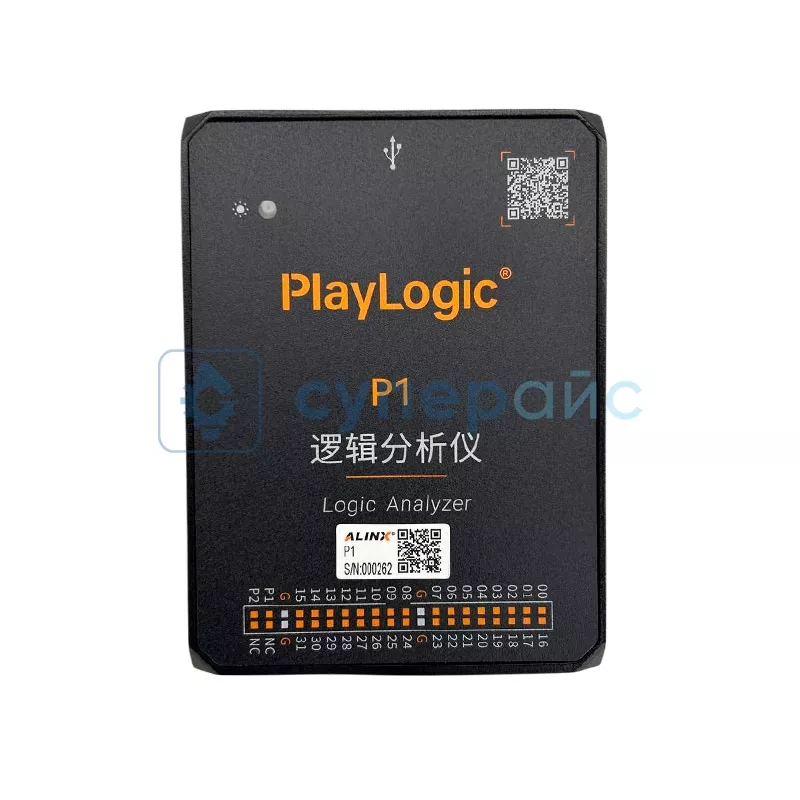

Логический анализатор USB Type-C ALINX PlayLogic P1
Логический анализатор ALINX PlayLogic P1 относится к современным измерительным приборам с интерфейсом usb Type-C. Устройство предназначено для тестирования цифровых схем, микроконтроллеров, электронных компонентов.
Среди информации, которую может обрабатывать этот анализатор, – протоколы 1-Wire, i2c и другие.
Другие особенности модели:
- частота дискретизации 500 мгц;
- 32 измерительных канала;
- высокая пропускная способность;
- анализ цифровых сигналов.
Благодаря наличию 32 каналов измерения прибор подходит для работы со сложными электронными системами. Он также обеспечивает точную фиксацию изменений в исследуемых схемах.
Устройство станет полезным инструментом для:
- разработчиков электроники;
- инженеров-тестировщиков;
- специалистов по ремонту оборудования;
- студентов технических специальностей;
- любителей электроники.
Поддержка протокола i2c делает модель подходящей для работы с датчиками, микросхемами памяти, дисплеями. Пропускная способность помогает регистрировать продолжительные последовательности сигналов без потерь данных.
Интерфейс usb даёт стабильное подключение к компьютеру.
Обзорная таблица логических анализаторов ALINX
| Характеристики | PlayLogic P1 | PlayLogic P2 | PlayLogic P3 | PlayLogic P4 |
| Количество каналов | 32 | 16 | ||
| Максимальная частота дискретизации | 500 МГц | 200 МГц | 100 МГц | |
| Пропускная способность | 80 МГц | 40 МГц | 20 МГц | |
| Внутренняя память | 4 Гбит | 2 Гбит | 1 Гбит | - |
| Минимальный импульс захвата | 6,25 нс | 12,5 нс | 20 нс | |
| Входное сопротивление | 220 кОм | |||
| Ёмкость | 12 пФ | |||
| Интерфейс | USB Type-C | |||
