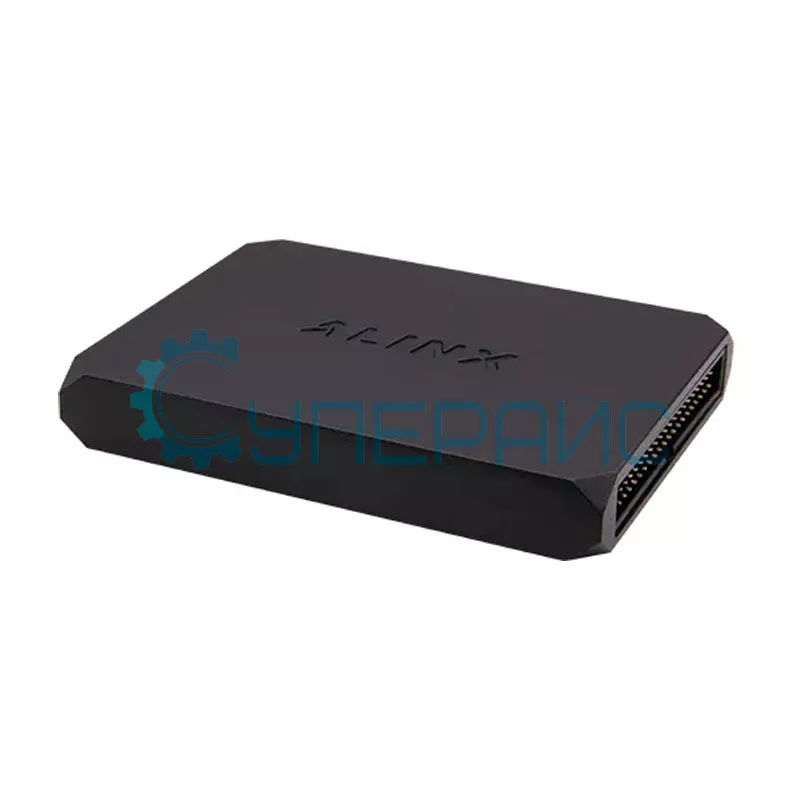

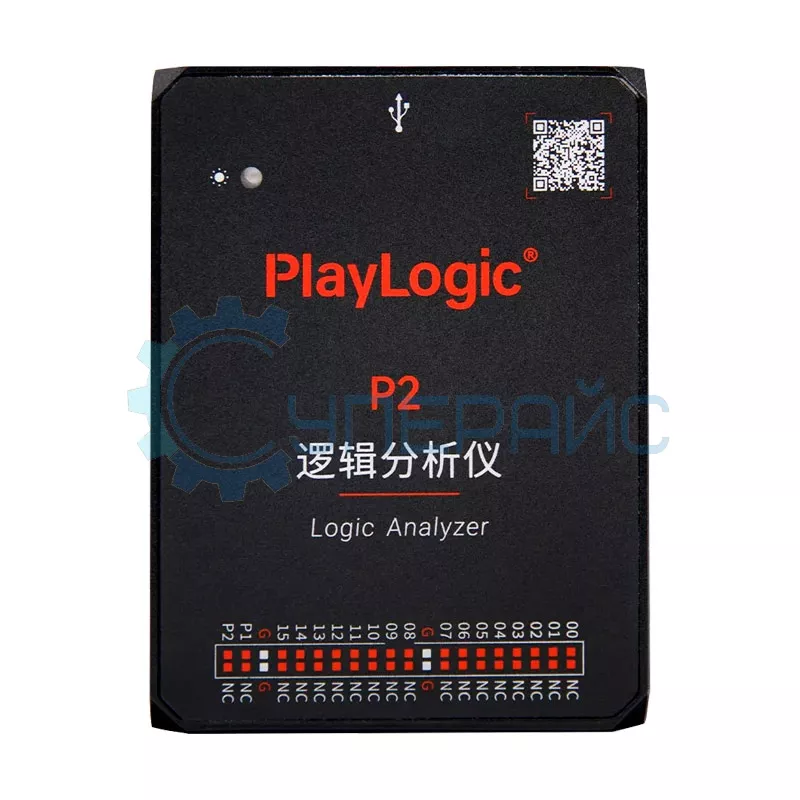

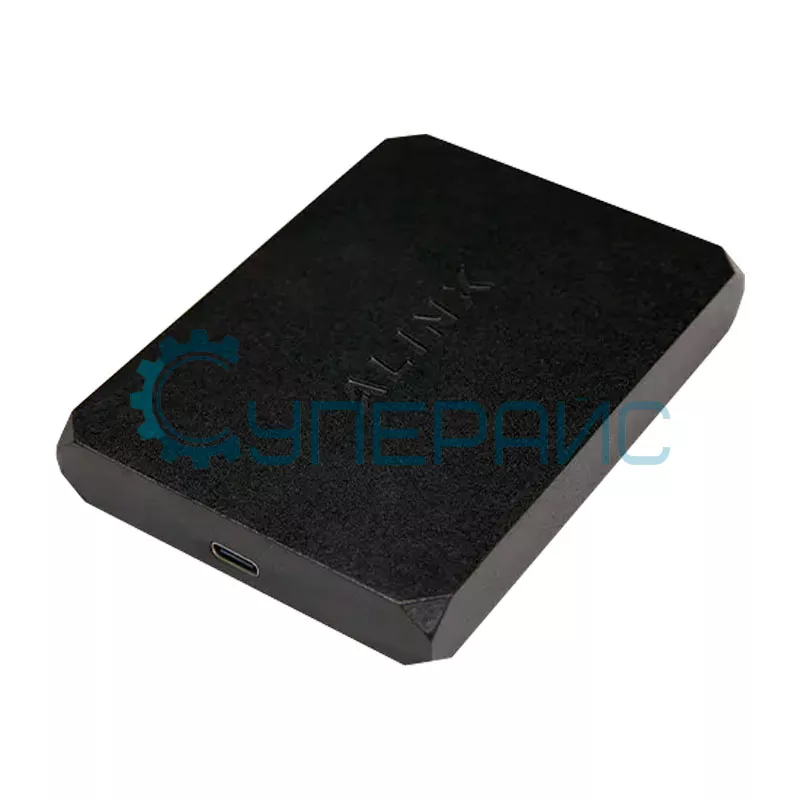

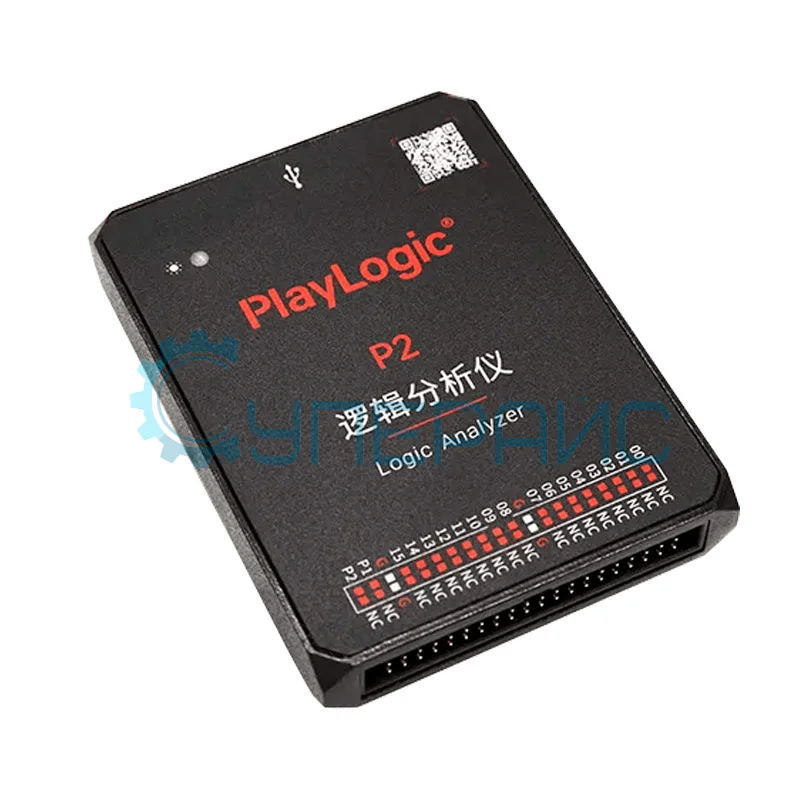

Логический анализатор ALINX PlayLogic P2 (50 МГц, 16 каналов)
Артикул (код товара): 20528
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
27 459 ₽
27 459 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
20528
Модель (серия)
PlayLogic P2
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ALINX PlayLogic P2
Общие данные
Артикул (код товара)
20528
Производитель (бренд)
Модель (серия)
PlayLogic P2
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Встроенная память, Мбит
Вход. напряжение (макс), В
Вход. сопротивление, кОм
Кол-во цифровых каналов
Макс. частота дискретизации, МГц
Мин. импульс захвата, нс
Полоса пропускания, МГц
500
Пороговое напряжение (логические уровни), В
- 4,0 ~ 4,0 (шаг 0,01)
Протоколы и анализ
Автоизмерения
Нет
Анализ протоколов и интерфейсов
I2C
SPI
UART
CAN
1-WIRE
I2S
JTAG
SWD
MDIO
USB
Manchester
UNI/O
I2S/PCM
LIN
Atmel SWI
PS/2 Keyboard/Mouse
HDMI CEC
Modbus
SDIO
SMBus
SPI
UART
CAN
1-WIRE
I2S
JTAG
SWD
MDIO
USB
Manchester
UNI/O
I2S/PCM
LIN
Atmel SWI
PS/2 Keyboard/Mouse
HDMI CEC
Modbus
SDIO
SMBus
Дополнительно
ШИМ-генератор
Описание ALINX PlayLogic P2
Технические характеристики ALINX PlayLogic P2
| Количество каналов | 16 |
| Максимальная частота дискретизации | 500 МГц |
| Глубина выборки в потоковом режиме | 10 Гса |
| Пропускная способность | 80 МГц |
| Минимальная ширина захватываемого импульса | 6,25 нс |
| Внутренняя память | 2 Гбит |
| Глубина выборки | 100 МВыб / канал |
| Максимальная глубина сжатия | 10 ГВыб / канал |
| Входное напряжение | -50 ~ 50 В |
| Входное сопротивление | 220 кОм |
| Емкость | 12 пФ |
| Пороговое напряжение |
-4 ~ 4 В шаг: 0,01 В |
| Операционная система | Win7/8/10, Linux, Mac OS |
| Анализ протоколов | 1-Wire, Atmel SWI, CAN, DHT11/12, DMX-512, DS18B20, HDMI CEC, I2C, I2C-EEPROM, I2S/PCM, IR-NEC, IR-JVC, IR-RC5, IR-RC6, IR-Sharp, IR-SIRC, JTAG, LCD1602/12864, LIN, Manchester, MDIO, MIDI, Modbus, Parallel, Parallel 8080, Parallel 6800, PS/2 Keyboard, RDM, RGB-WS28xx, SDIO, SMBus, SPI, SWD, UART/RS232/485, UNI/O, USB LS/FS, Wiegand, CAN-FD, ISO7816, MIPI-DSI LP, QSPI-Flash, USB-PD |
| Характеристики ШИМ-генератора | |
| Количество каналов | 2 |
| Диапазон выходных частот | 0,1 - 20 МГц |
| Шаг настройки цикла | 10 нс |
| Шаг настройки ширины импульса | 5 нс |
| Общие характеристики | |
| Интерфейс | USB Type-C |
| Ток в режиме ожидания | 200 мА |
| Максимальный рабочий ток | 400 мА |
| Габариты изделия | 94 x 71 x 13,6 мм |
| Габариты упаковки | 208 х 188 х 103 мм |
| Вес брутто | 655 г |
| Комплектация | логический анализатор ALINX PlayLogic P2 – 1 шт |
|
кабель Type-C – 1 шт 9p кабель – 3 шт 2p кабель – 2 шт клипсы – 18 шт |
|
Цифровой анализатор сигналов ALINX
ALINX PlayLogic P2 – модель логических анализаторов, которые используются для разработки электронных компонентов. Устройства применяются совместно с бесплатным профессиональным программным обеспечением для отборов проб и дальнейших анализов.
Логический анализатор на 16 каналов имеет простой и интуитивно понятный интерфейс и поддерживается операционными системами Win 7/8/10, Linux, MacOS. Встроенный ШИМ генератор сигналов имеет диапазон выходных частот от 0,1 до 20 МГц. ALINX PlayLogic P2 поддерживает двойную выборку:
- В обычном режиме: внутренняя память используется как буфер выборки, из которого можно загружать данные с компьютера. Режим способствует частоте дискретизации до 500 МГц.
- В поточном режиме: внутренняя память применяется только при хранении информации о выборке, а загрузка данных на компьютер может осуществляться лишь в реальном времени. В этом режиме обеспечивается глубина дискретизации до 10 gsa.

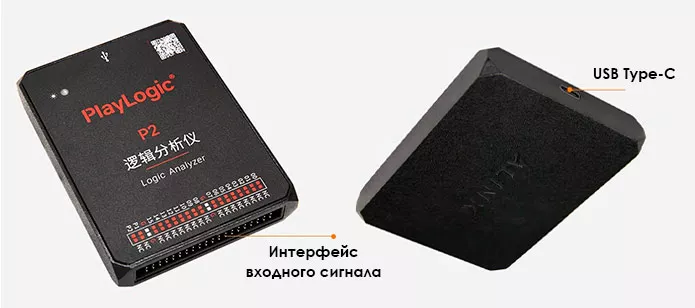

ALINX PlayLogic P2 с портом USB Type-C поддерживает измерения и анализ по 40 стандартным протоколам с многоуровневым отображением наложения и регулярным обновлением.
Обзорная таблица логических анализаторов ALINX
| Характеристики | PlayLogic P1 | PlayLogic P2 | PlayLogic P3 | PlayLogic P4 |
| Количество каналов | 32 | 16 | ||
| Максимальная частота дискретизации | 500 МГц | 200 МГц | 100 МГц | |
| Пропускная способность | 80 МГц | 40 МГц | 20 МГц | |
| Внутренняя память | 4 Гбит | 2 Гбит | 1 Гбит | - |
| Минимальный импульс захвата | 6,25 нс | 12,5 нс | 20 нс | |
| Входное сопротивление | 220 кОм | |||
| Ёмкость | 12 пФ | |||
| Интерфейс | USB Type-C | |||
Документация и ПО ALINX PlayLogic P2
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации логических анализаторов ALINX серии PlayLogic
Язык:
Русский
Размер и тип:
988 КБ,
pdf
Программное обеспечение логических анализаторов ALINX серии PlayLogic для Linux
Язык:
Английский
Размер и тип:
19,2 Мб,
ZIP
ZIP
Программное обеспечение логических анализаторов ALINX серии PlayLogic для Windows
Язык:
Английский
Размер и тип:
33,1 Мб,
ZIP
ZIP
Инструкция по эксплуатации анализаторов ALINX серии PlayLogic
Язык:
Китайский
Размер и тип:
1,29 Мб,
PDF
Показать больше
