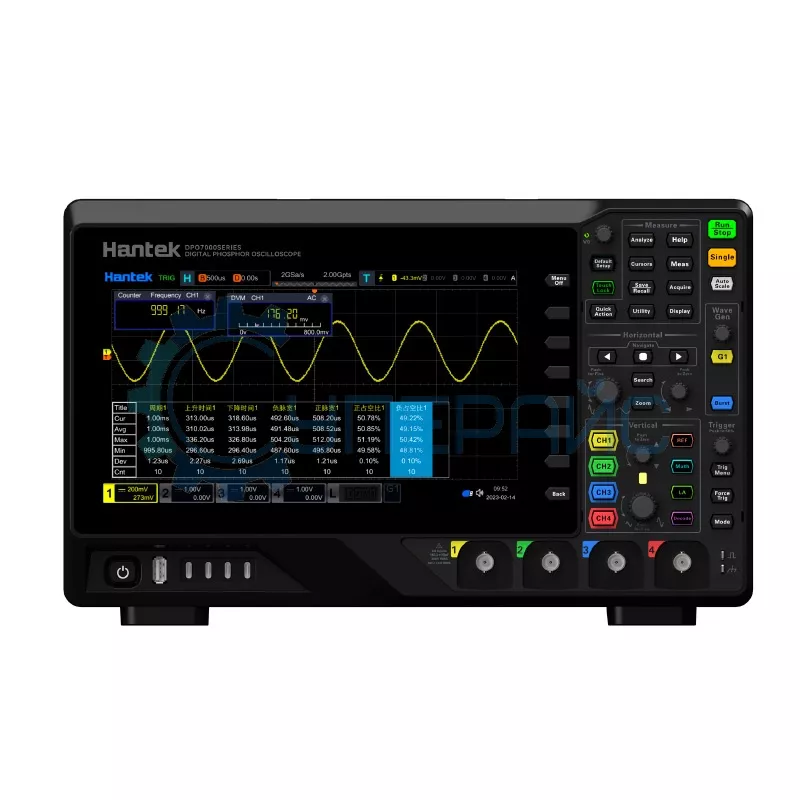

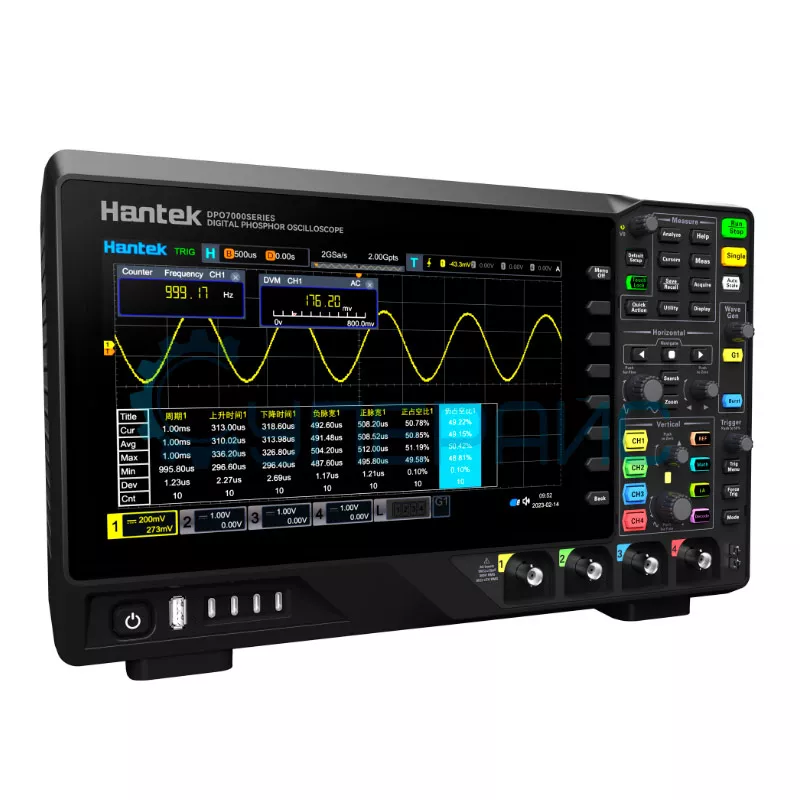

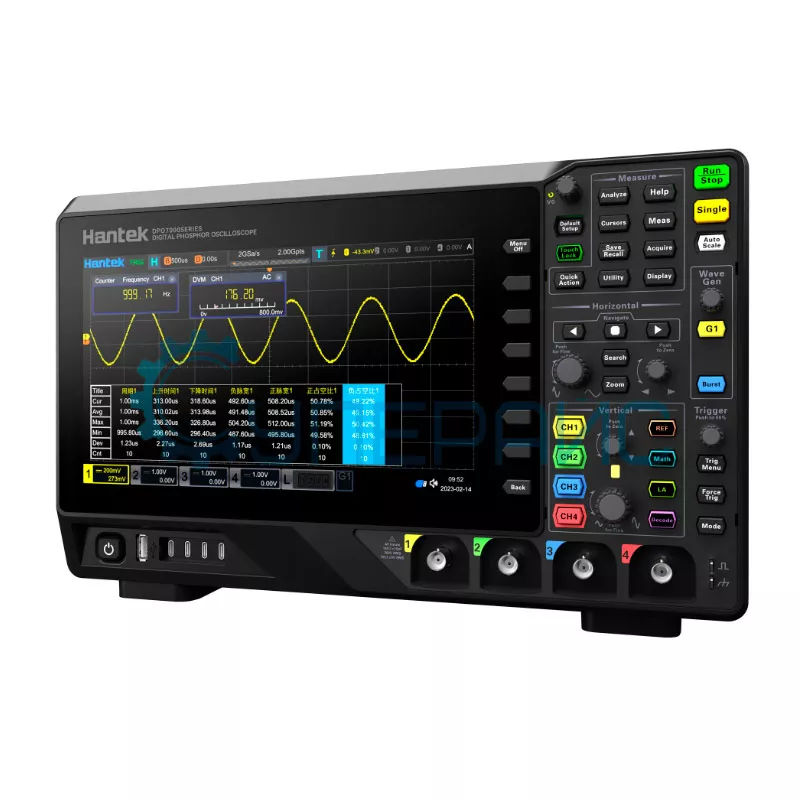

Стационарный осциллограф Hantek DPO7504C (4 канала, 500 МГц)
166 120 ₽
166 120 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
19949
Модель (серия)
DPO7504C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO7504C
Артикул (код товара)
19949
Модель (серия)
DPO7504C
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Показать больше
Показать меньше
Описание Hantek DPO7504C
Технические характеристики Hantek DPO7504C
| Полоса пропускания | 500 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации | 2 Гвыб/сек |
| Глубина памяти | 2 Гб |
| Скорость захвата осциллограмм | 500 000 осц./с |
| Вертикальная система | |
| Время нарастания | ≤ 0,7 нс |
| Вертикальное разрешение | 8 бит |
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 19 пФ ± 3 пФ |
| Выходное напряжение |
1 МОм: CAT I 300 В RMS, 400 В пик, Кратковременное перенапряжение 1600 В пик 50 Ом: 5 В RMS |
| Вертикальная развёртка |
1 МОм: 500 мкВ/дел - 10 В/дел 50 Ом: 500 мкВ/дел - 1 В/дел |
| Ограничение полосы пропускания | 20 МГц |
| Горизонтальная система | |
| Коэффициент развертки | 500 с/дел - 1 кс/дел |
| Точность временной базы | ± 1 ppm + 1 ppm/длительность |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 41 вид измерения параметров, поддержка статистики и анализа |
| Функции анализа | частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных |
| Шины и декодирование | UART, I2C, SPI, LIN, CAN |
| Аппаратная запись и воспроизведение | более 2 млн. кадров (один канал) |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение, 1024x600 |
| Интерфейс | USB Host, USB Device, LAN, HDMI, RS232/485 |
| Габариты | 460 x 260 x 350 мм |
| Вес | ~ 2,5 кг |
| Вес упаковки | 5,5 кг |
|
Комплектация |
осциллограф Hantek DPO7504C - 1 шт щуп HT500B - 4 шт USB кабель - 1 шт кабель питания - й шт |
| Совместимость |
Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Зонд для осциллографа Hantek PP-150 Зонд для осциллографа Hantek PP-80 Высоковольтный дифференциальный пробник Hantek HT8050 Дифференциальный пробник с гальванической развязкой Hantek HT8100 Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Щуп делитель (1:1/1:10) Hantek PP200 |
Обзорная таблица осциллографов Hantek
| Характеристики | DPO7102C | DPO7204C | DPO7352C | DPO7354C | DPO7502C | DPO7504C |
| Полоса пропускания, МГц | 100 | 200 | 350 | 350 | 500 | 500 |
| Количество аналоговых каналов | 2 | 4 | 2 | 4 | 2 | 4 |
| Частота дискретизации | 2 Гвыб/сек | |||||
| Глубина памяти на канал | 2 Гб | |||||
| Скорость захвата осциллограмм | 500 000 осциллограмм в секунду | |||||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||||
Осциллограф Hantek DPO7504C
Hantek DPO7504C – это стационарный осциллограф с четырьмя независимыми каналами, подходящий для одновременной регистрации нескольких сигналов при диагностике многокомпонентных электронных схем. Полоса пропускания составляет 500 МГц.
Частота дискретизации 2 Гвыб/сек способствует сохранению деталей быстрых переходных процессов. Глубина памяти 2 Гб даёт записывать продолжительные фрагменты сигналов для тщательного изучения. Мультисенсорный дисплей делает настройку параметров измерений достаточно лёгкой.
Кому подойдёт такой осциллограф 500 МГц:
- разработчикам электроники;
- техникам сервисных центров;
- сотрудникам исследовательских лабораторий.
Режимы триггера адаптируют прибор под разные задачи захвата. Автоматический режим обуславливает непрерывный мониторинг, в нормальном регистрируются события по заданным критериям, в одиночном фиксируют редкие импульсы.
Интерфейс USB соединяет аппарат с компьютером для передачи сведений. Корпус со сравнительно малыми габаритами не требует много пространства на столе. Небольшая масса облегчает транспортировку между рабочими местами в сравнении с более тяжёлыми аналогами.
Предлагаемый USB-осциллограф Hantek поможет проводить:
- контроль работы импульсных блоков питания;
- расшифровку цифровых протоколов связи;
- отладку микроконтроллерных устройств;
- выявление высокочастотных помех.
Документация и ПО Hantek DPO7504C
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Русский
Размер и тип:
603 КБ,
pdf
Руководство пользователя для осциллографа Hantek серии DPO7000
Язык:
Китайский
Размер и тип:
3,27 МБ,
PDF
Краткое руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Английский
Размер и тип:
416 КБ,
PDF
Показать больше
Показать меньше
