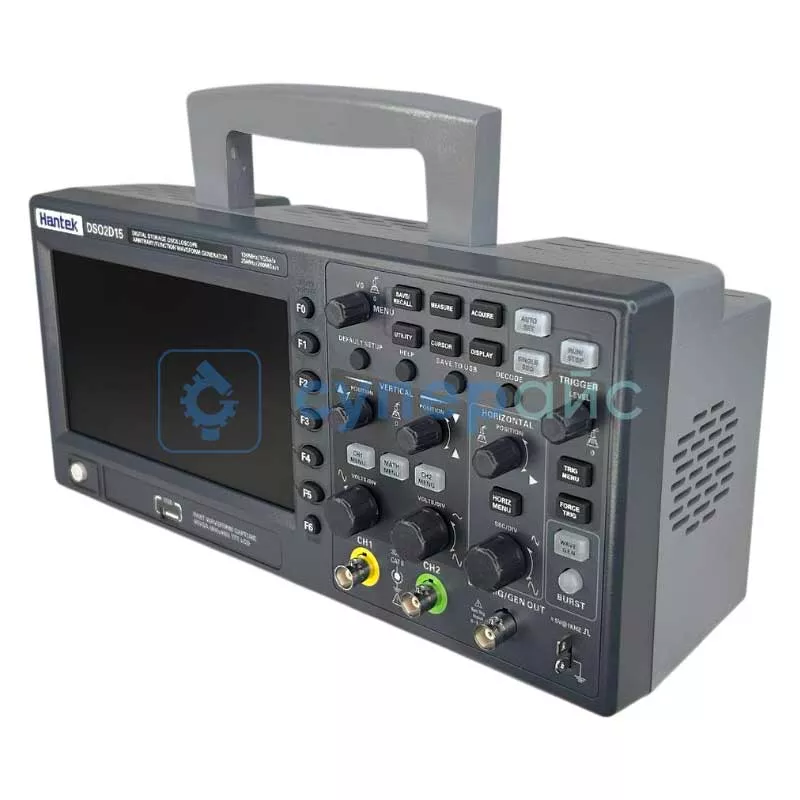

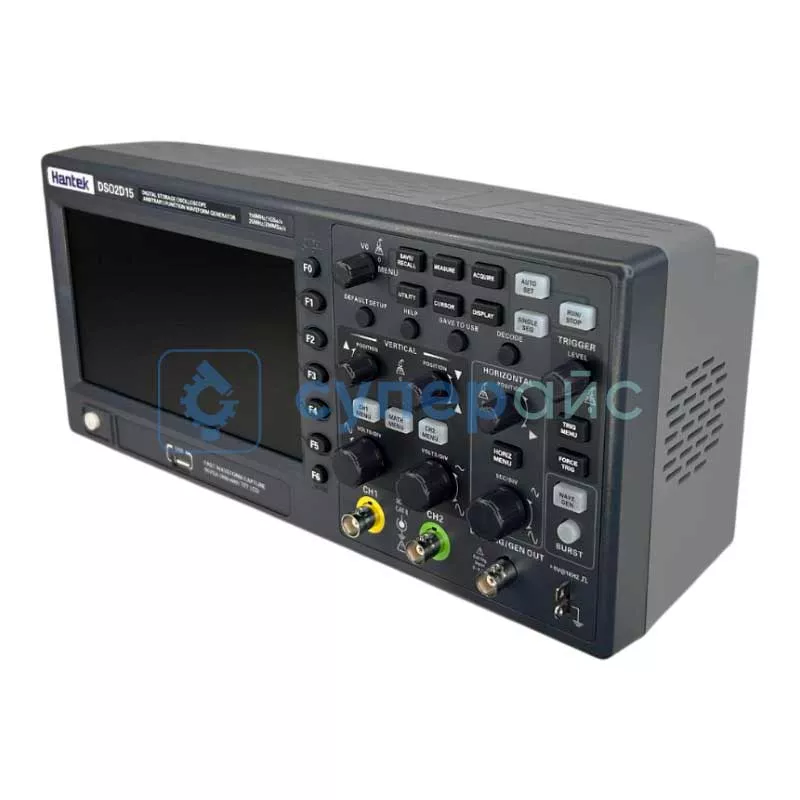

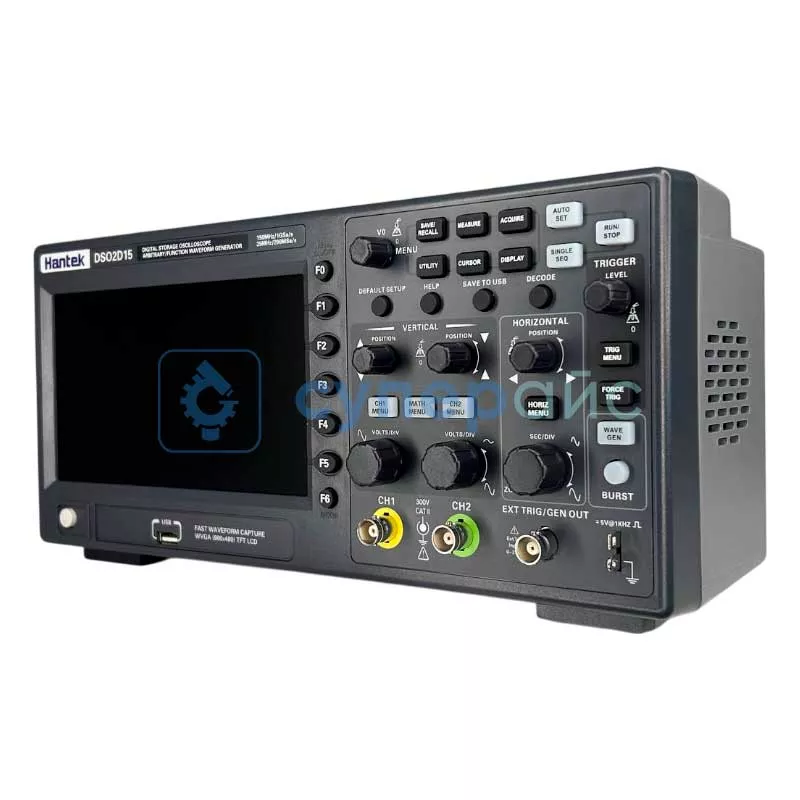

Осциллограф цифровой настольный Hantek DSO2D15 (2 канала, 150 МГц)
Код товара: 16758
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Глубина памяти 8 мб
Количество каналов: 2+1
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Глубина памяти 8 мб
Количество каналов: 2+1
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
Технические характеристики HANTEK DSO2D15
| Серия | DSO2000 |
| Полоса пропускания | до 150 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 Гвыб / с (один канал), 500 Мвыб / с (двухканальный) |
| Встроенный источник сигнала | есть, 1 канал |
| Входные параметры | |
| Развязка вход | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 В, САТI, САТII |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер буффера | 8 Мб |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x измеренное значение + 0,6 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
| Время нарастания сигнала | 2,4 нс |
| Диапазон вертикального смещения |
≤ 200мВ / дел, ± 1 В > 200 мВ / дел, ± 50 В |
| Математические операции | сложение, вычитание, умножение, деление, БПФ |
| БПФ | окна: Хенинга, Хаминга, Блекмена, Бартлетта, алгоритм прямоугольников |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
| Точность вертикального усиления |
в режиме «выборка» / «усреднение» точность 10 В / дел - 10 мВ / дел составляет ± 3% в режиме «выборка» / «усреднение» точность 5 мВ / дел - 2 мВ / дел составляет ± 4 % |
| Система синхронизации | |
| Типа триггера | фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, LIN, CAN, SPI, I2C |
| Режимы триггера | автоматический, нормальный, одиночный |
| Источник триггера | CH1, CH2, EXT, EXT / 5, AC Line |
| Способ соединения | DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление |
| Чувствительность триггера по фронту |
DC (CH1, CH2): 1 дел от постоянного тока до 10 МГц 2 дел от 100 МГц до максимального диапазона |
|
DC (EXT): 200 мВ от постоянного тока до 100 МГц |
|
|
DC (EXT / 5): 1 В от постоянного тока до 100 МГц |
|
|
AC: затухание сигналов ниже 10 Гц |
|
| отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц | |
| отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц | |
| Диапазон уровня триггера |
CH1, CH2: ± 4 делений от центра дисплея EXT: ± 1,2 В EXT / 5: ± 6 В |
| Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс |
CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея; EXT: ± (заданное значение 6% + 40 мВ) EXT / 5: ± (заданное значение 6% + 200 мВ ) |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Тип видео триггера |
CH1, CH2: от пика к пику амплитуда 2 деления EXT: 400 мВ EXT / 5: 2 В |
| Формат сигнала и частота поля | поддержка NTSC, PAL |
| Диапазон удержания триггера | 100 нс ~ 10 с |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Точка запуска триггера |
равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом в противном случае, когда длительность импульса больше , чем «ширина импульса», в заданное время, осциллограф запускается меньше: триггерной точкой является задний фронт больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по тайм-ауту | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Точка запуска триггера |
равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке. меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Альтернативный триггер | |
| CH1 | внутренний триггер: фронт, ширина импульса, видео, наклон |
| CH2 | внутренний триггер: фронт, ширина импульса, видео, наклон |
| Запуск по частоте | |
| Разрешение считывания | 0,1 Гц / 4 бита |
| Точность | 100 ppm (менее 10 кГц) 50 ppm (более 10 кГц) |
| Диапазон частот | переменный ток, от 4 Гц номинальной полосы пропускания |
| Система измерения | |
| Измерение курсора |
разница напряжений между курсорами △В разность напряжений между курсорами ΔV разница во времени между курсорами ΔT обратная величина ΔT, в герцах (1/ΔT) |
|
Автоматическое измерение |
частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина, нижнее, среднее, верхнее значение, амплитуда, выброс, предустановка, разность фаз нарастающего и спадающего фронта, положительный и отрицательный рабочий цикл, BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек |
| Подсветка дисплея | есть |
| Яркость | регулируемая |
| Питание | 120-240 В, 45-66 Гц, < 30 Вт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность |
при ≤+40°C, ≤ 90% при +41°C ~ 50°C, ≤60% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB |
| Габариты | 318 мм х 110 мм х 150 мм |
| Вес нетто | 1,9 кг |
| Комплектация |

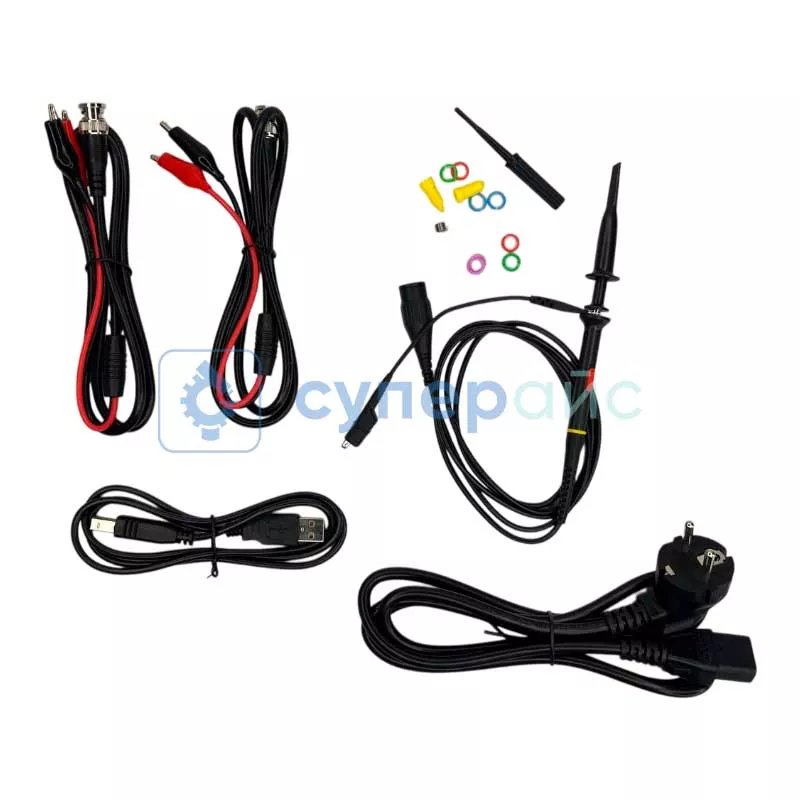

осциллограф цифровой настольный Hantek DSO2D15 - 1 шт измерительные провода - 2 шт щуп пробник осциллографа - 1 шт кабель питания - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Зонд для осциллографа Hantek PP-150 Зонд для осциллографа Hantek PP-80 Набор пробников-игл Hantek HT307 |
Осциллограф Hantek DSO2D15: профессиональный инструмент для анализа сигналов до 150 МГц
Hantek DSO2D15 представляет собой осциллограф с щупами, который подходит для анализа электрических сигналов в границах возможностей полосы пропускания до 150 МГц. Прибор эффективно работает с высокочастотными образцами сигналов. Наличие двух каналов даёт одновременно исследовать два сигнала, что значительно упрощает анализ.
Максимальная частота дискретизации в режиме реального времени достигает 1 Гвыб/с в случае с одним каналом или 500 Мвыб/с в двухканальном режиме. Это обеспечивает высокую точность при измерениях временных интервалов, что критично для лабораторного и промышленного анализа. Вертикальная система поддерживает математические операции и БПФ. Таким образом, этот осциллограф Hantek обрабатывает информацию и проводит вычисления без сторонних приборов.
Режимы триггера — автоматический, нормальный и одиночный — позволяют оператору тонко настраивать процесс захвата сигналов. Это важно для получения устойчивых и четких изображений волн.

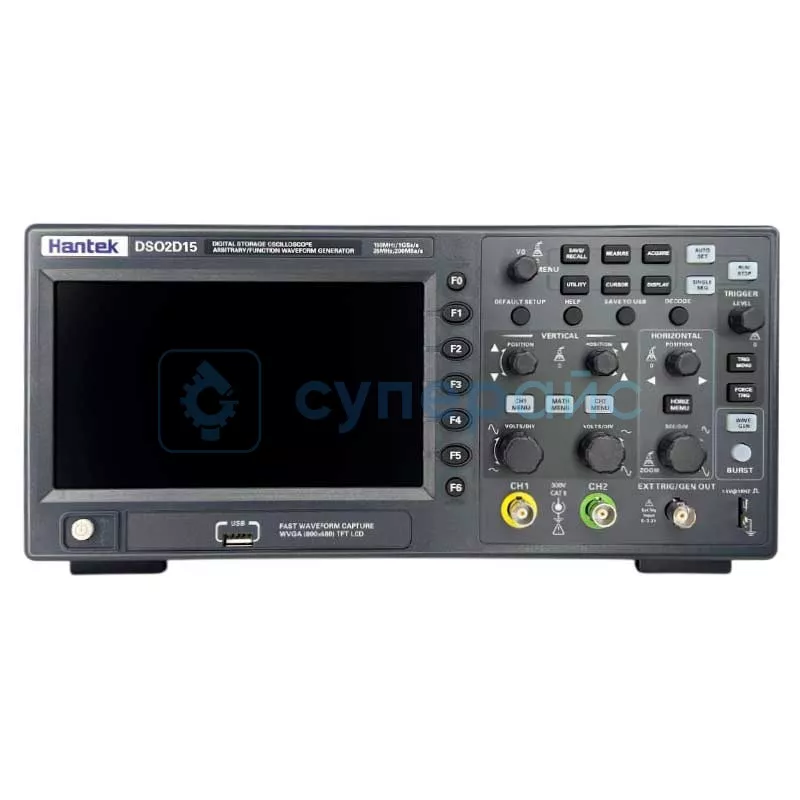

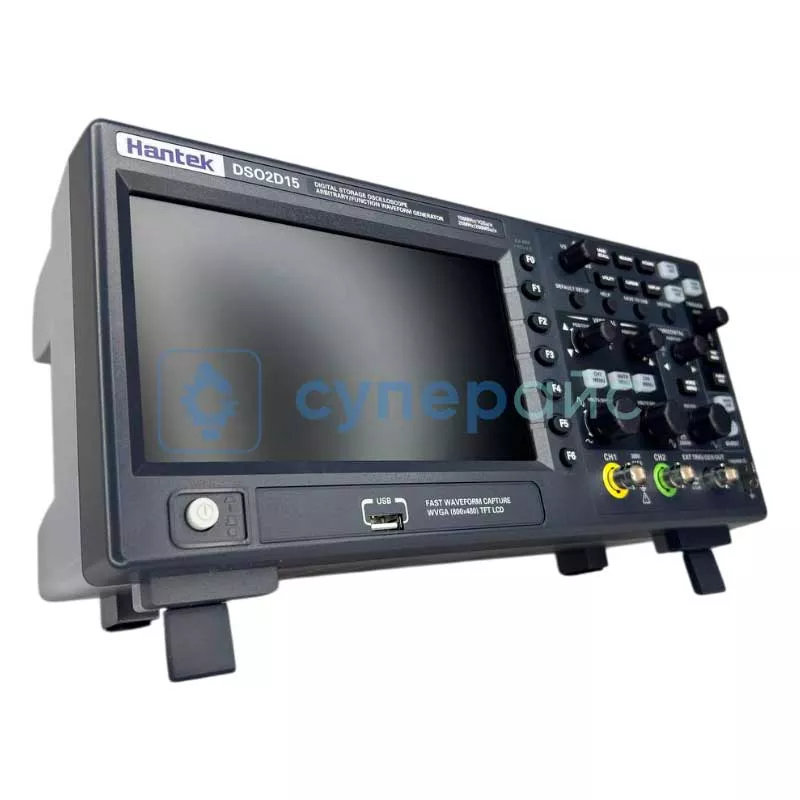

На лицевой панели устройства установлен жидкокристаллический дисплей со встроенной подсветкой. Доступен порт USB. Корпус модели выполнен в соответствии с нормами современной эргономики: оборудован упорами для устойчивости, дополнен ручкой для лёгкой переноски.
Областью применения модели DSO2D15 охватываются:
- анализ цифровых и аналоговых сигналов;
- диагностика электронных устройств;
- тестирование отдельных схем;
- обучение студентов основам электроники;
- исследование прототипов радиочастотного оборудования.
Практические проблемы, которые поможет решить аппарат:
- скрытые неисправности в электрических цепях;
- нетипичное поведение сигналов в тех или иных условиях;
- необходимость установления временных интервалов между событиями;
- возможное несоответствие сигналов заданным параметрам;
- некорректная работа электронных устройств.
Обзорная таблица осциллографов Hantek серии DSO2000
| Характеристики | DSO2C10 | DSO2D10 | DSO2C15 | DSO2D15 |
| Полоса пропускания, МГц | до 100 МГц | до 150 МГц | ||
| Количество аналоговых каналов | 2 | |||
| Генератор сигналов | нет | да | нет | да |
| Частота дискретизации на канал | 1 Гвыб / с (один канал), 500 Мвыб / с (двухканальный) | |||
| Время нарастания, нс | ≤ 3,5 | ≤2,4 | ||
| Глубина памяти на канал | 8 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Логический анализатор | нет | |||
| Мультиметр | нет | |||
| Анализатор спектра сигнала с помощью БПФ | да | |||
| Частотомер | нет | |||
| Самописец | нет | |||
| Анализатор протоколов | да | |||
| Разрешение дисплея, пиксель | 800 x 480 | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
