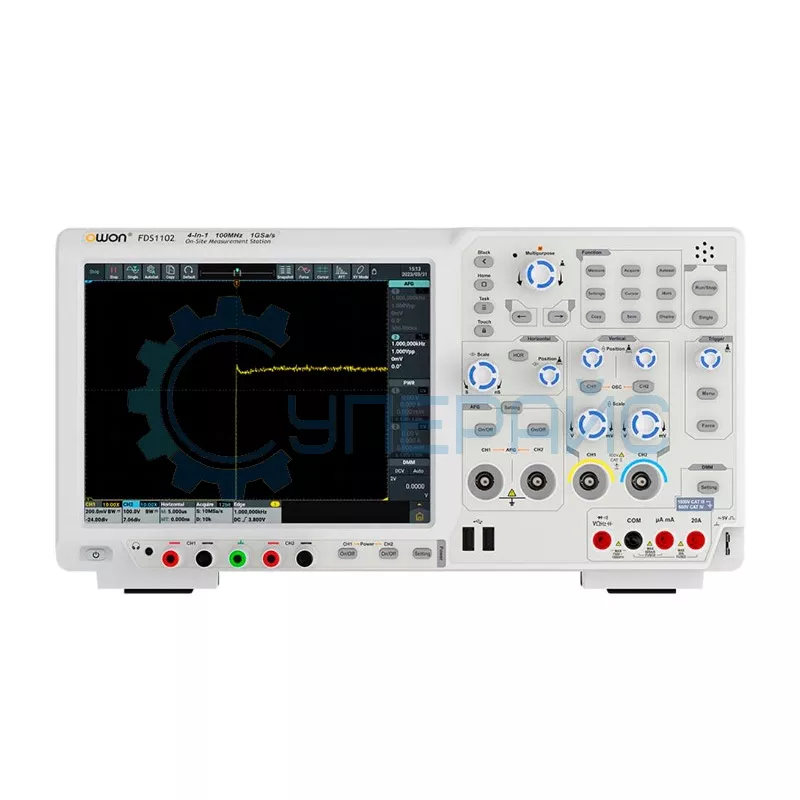

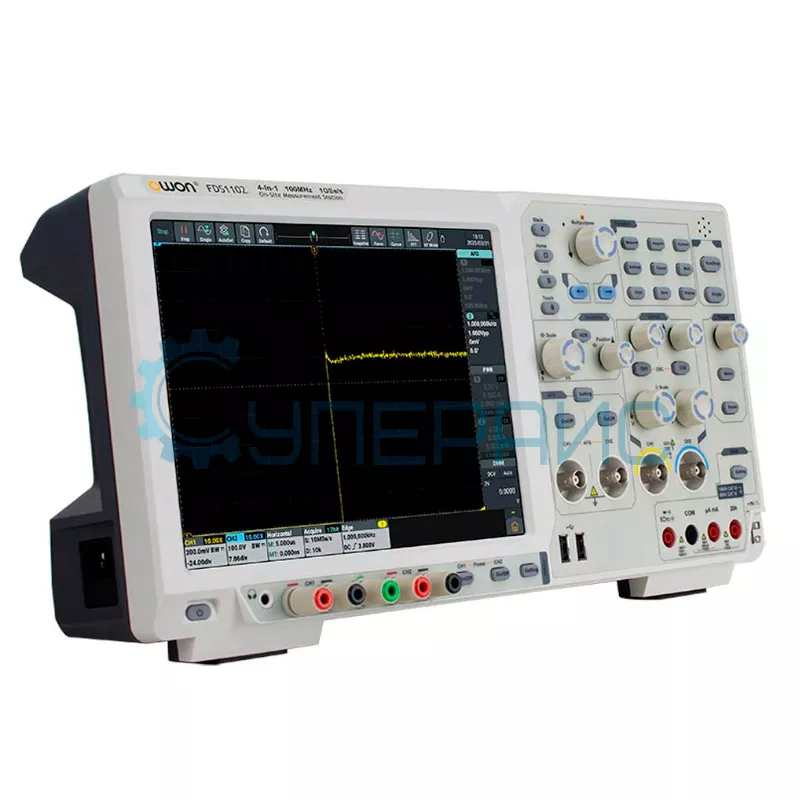

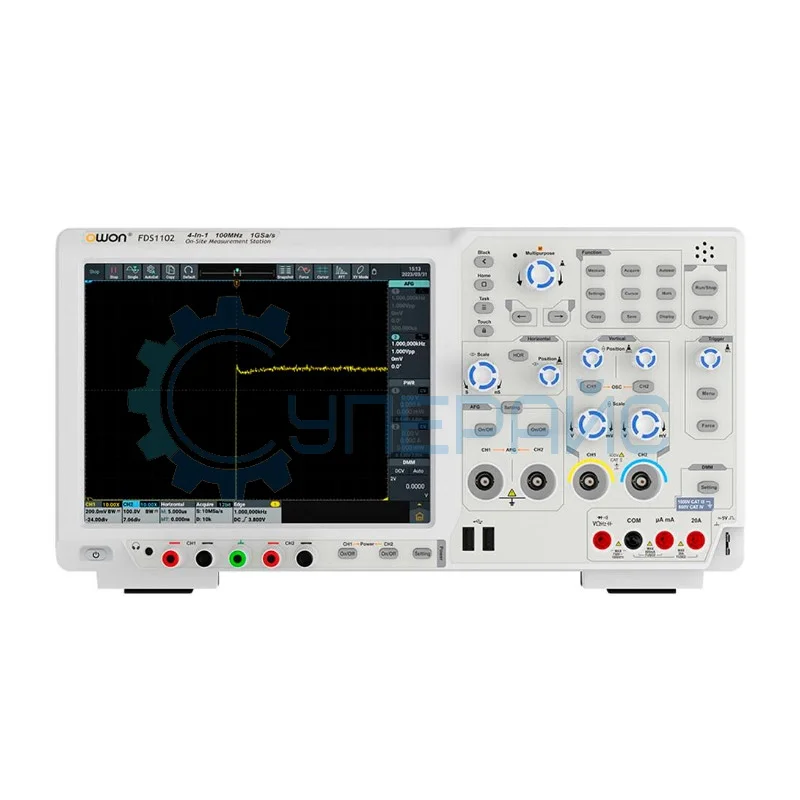

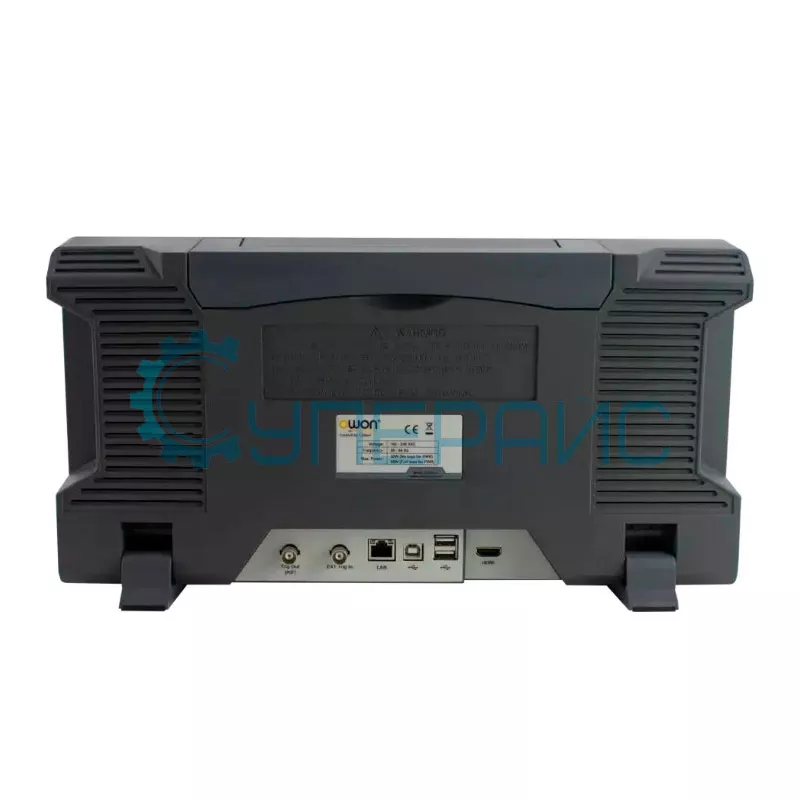

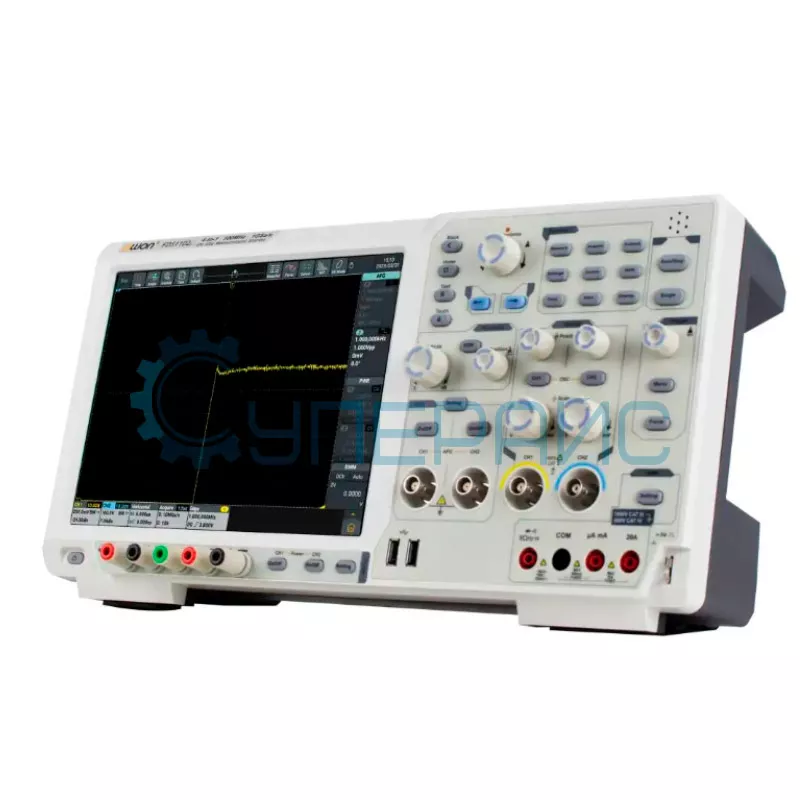

Настольный осциллограф OWON FDS1102 (2 канала, 100 МГц)
139 780 ₽
139 780 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
20615
Модель (серия)
FDS1102
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON FDS1102
Артикул (код товара)
20615
Модель (серия)
FDS1102
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
Нет
UART
I²C
SPI
LIN
CAN
Нет
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Мультиметр
Частотомер
Самописец
Анализатор протоколов
Мультиметр
Частотомер
Самописец
Анализатор протоколов
Показать больше
Показать меньше
Описание OWON FDS1102
Технические характеристики OWON FDS1102
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Глубина памяти | 128 Мб |
| Максимальная скорость захвата формы волны | 65 000 сиг/сек |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Максимальное входное напряжение | 1 МОм: ≤ 300 В |
| Ограничение полосы пропускания | 20 МГц |
| Канал-канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации |
0,05 Выб / с - 1 ГВыб / с в одноканальном режиме 0,05 Выб / с - 500 МВыб / с в двухканальном режиме |
| Точность | ± 20 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Смещение |
± 2 В (1 мВ / дел - 50 мВ / дел) ± 20 В (100 мВ / дел - 1 В / дел) ± 200 В (2 В / дел - 10 мВ / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
1 мВ - 4 % ≥ 2 мВ - 3 % |
| Система синхронизации | |
| Функции запуска триггера | фронт, видео сигнал (NTSC, PAL, SECAM), по ширине, наклон, повышение / понижение амплитуды, тайм аут, N-фронт, логический, RS232/UART, I2C, SPI, CAN и LIN |
| Режимы триггера | авто, нормальный, одиночный |
| Диапазон уровня запуска триггера |
Внутренний: ± 5 делений от центра экрана EXT: ± 2 В EXT/5: ± 10 В |
| Точность уровня триггера |
Внутренний: ± 0,3 дел EXT: ± (6 % от настройки + 10 мВ) EXT/5: ± (6 % от настройки + 50 мВ) |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Диапазон удержания триггера | 30 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
| Режим запуска |
положительный наклон >, <, = отрицательный наклон >, <, = |
| Диапазон удержания триггера | 30 нс - 10 с |
| Запуск по ранту | |
| Режим запуска |
положительный наклон >, <, = отрицательный наклон >, <, = |
| Диапазон удержания триггера | 30 нс - 10 с |
| Запуск по окну | |
| Режим запуска | положительный, отрицательный |
| Положение триггера | вход, выход, время |
| Диапазон удержания триггера | 30 нс - 10 с |
| Запуск по N-фронту | |
| Режим запуска | нарастающий, ниспадающий |
| Диапазон удержания триггера | 30 нс - 10 с |
| Номер фронта | 1 - 128 |
| Запуск по логике | |
| Режим логики | AND, OR, XNOR, XOR |
| Режим ввода | H, L, X, нарастающий, ниспадающий |
| Режим вывода | Goes True, Goes False, Is True >, Is True <, Is True = |
| Запуск по RS232/UART | |
| Полярность | нормальная, инвертированная |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость передачи данных | обычная, пользовательская |
| Биты данных | 5 - 8 бит |
| Запуск по I2C | |
| Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data |
| Адресные биты | 7, 8, 10 бит |
| Диапазон адресов | 0 - 127, 0 - 255, 0 - 1023 |
| Длина байта | 1 - 5 |
| Запуск по SPI | |
| Условие запуска | тайм аут |
| Диапазон удержания триггера | 30 нс - 10 с |
| Биты данных | 4 - 32 бит |
| Запуск по СAN | |
| Условие запуска | начало кадра, тип кадра, идентификатор, данные, идентификатор и данные, конец кадра, отсутствие подтверждения, ошибка вставки битов |
| Скорость передачи данных | обычная, пользовательская |
| Точка выборки | 5 - 95 % |
| Тип кадра | данные, Удаление, Ошибка, Перегрузка |
| Запуск по LIN | |
| Условие запуска | интервал, ID, ID / данные, лшибка данных |
| Скорость передачи данных | обычная, пользовательская |
| Система измерения | |
| Курсорные измерения | △V, △T, △T & △V, автоматический курсор, поддержка окна XY/FFT/ZOOM, в зависимости от процента экрана |
| Автоматическое измерение | период, частота, среднее значение, положительная ширина импульса, отрицательная ширина импульса, время нарастания, время спада, коэффициент заполнения экрана, положительный рабочий цикл, отрицательный рабочий цикл,среднее значение, PK-PK, RMS,максимальное, минимальное, среднеквадратичное значение цикла, Vtop, Vbase, Vamp, предрегулировка, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и область цикла, задержка A → B, задержка A → B, фаза + счетчик импульсов, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Математические функции |
＋, -, *, /, Intg, Diff, Sqrt функциональная работа - Lg / Ln / Exp / Abs / Sine / Cosine / Tan пользовательская функция цифровой фильтр (низкие частоты, высокие частоты, полоса пропускания, отклонение полосы) FFT, FFTrms |
| Генератор сигналов произвольной формы | |
| Количество каналов | 2 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 300 МВыб/с |
| Форма сигналов | синусоидальные, квадратные, линейные, импульсные, шум |
| Амплитуда | 2 мВ - 10 В |
| Вертикальное разрешение | 14 бит |
| Длина сигнала | 8 К |
| Режим мультиметра | |
| Частотная характеристика | 40-1000 Гц |
| Режимы измерения | напряжение, ток, сопротивление, емкость, рабочий цикл, тест диодов |
| Напряжение постоянного тока |
20 мВ / 200 мВ, разрешение 0,001 мВ, точность ± (0,5 % + 10 дел) 2 В / 20 В / 200 В, разрешение 0,1 мВ, точность ± (0,3 % + 5 дел) 1000 В, разрешение 0,1 В, точность ± (0,5 % + 5 дел) |
| Напряжение переменного тока |
20 мВ / 200 мВ, разрешение 0,001 мВ, точность ± (0,8 % + 10 дел) 2 В / 20 В / 200 В, разрешение 0,1 мВ, точность ± (0,8 % + 10 дел) 750 В, разрешение 0,1 В, точность ± (1 % + 10 дел) |
| Постоянный ток |
200 мкА / 2000 мкА, разрешение 0,01 мкА, точность ± (0,5 % + 10 дел) 20 мА / 200 мА, разрешение 0,001 мА, точность ± (0,5 % + 10 дел) 20 А, разрешение 0,001 А, точность ± (2 % + 10 дел) |
| Переменный ток |
200 мкА / 2000 мкА, разрешение 0,01 мкА, точность ± (0,8 % + 10 дел) 20 мА / 200 мА, разрешение 0,001 мА, точность ± (0,58 % + 10 дел) 20 А, разрешение 0,001 А, точность ± (2,5 % + 10 дел) |
| Сопротивление |
200 Ом / 2 КОм / 20 КОм / 200 КОм / 2 МОм / 20 МОм, разрешение 0,01 Ом, точность ± (0,8 % + 10 дел) 100 МОм, разрешение 0,01 МОм, точность ± (5 % + 10 дел) |
| Емкость |
2 нФ / 20 нФ / 200 нФ / 2 мкФ / 20 мкФ, разрешение 0,1 пФ, точность ± (4 % + 10 дел) 200 мкФ / 2 мФ / 20 мФ, разрешение 0,01 мкФ, точность ± (4 % + 10 дел) |
| Рабочий цикл |
0,1 - 99,9 %, разрешение 0,1 % точность при частоте 1 кГц - ±(1,2 % + 3 дел) точность при частоте ≥ 1 кГц - ±(2,5 % + 3 дел) |
| Режим источника питания | |
| Диапазон параметров |
напряжение - 0,1 - 15 В ток - 0,1 - 3 А мощность - 15 Вт |
| Регулировка нагрузки |
напряжение - ≤ 0,1 % + 3 мВ ток - ≤ 0,1 % + 3 мА |
| Регулировка питания |
напряжение - ≤ 0,1 % + 3 мВ ток - ≤ 0,1 % + 3 мА |
| Шум и пульсации (20 Гц - 20 МГц) |
напряжение (пик-пик) - ≤ 10 мВ пик-пик напряжение (среднекв) - ≤ 2 мВ(среднекв) ток (среднекв) - ≤ 5 мА (среднекв) |
| Разрешение |
напряжение - 10 мВ ток - 10 мА обратное считывание: напряжение - 10 мВ ток - 1 мА |
| Точность |
напряжение - ≤ 0,8 % + 10 мВ ток- ≤ 1 % + 8 мА обратное считывание: напряжение - ≤ 0,3 % + 10 мВ ток- ≤ 0,3 % + 8 мА |
| Время отклика | ≤ 1 мс |
| Защита |
от перенапряжения (OVP) - 0 - 16 В от перегрузки по току (OCP) - 0 - 3,1 В |
| Общие характеристики | |
| Тип дисплея | 10,4 дюймовый TFT LCD дисплей, 1024 x 768, 65536 цветов |
| Питание | 100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Макс. потребляемая мощность | < 90 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Рабочая температура | от 0 до 40 °С |
| Температура хранения | от -20 до 60 °С |
| Относительная влажность | до 90 % |
| Интерфейс передачи данных | USB, LAN, HDMI |
| Частотомер | есть |
| Метод охлаждения | вентилятор |
| Габариты | 421 х 221 х 115 мм |
| Вес | 4,25 кг |
|
Комплектация |
осциллограф OWON FDS1102 – 1 шт кабель питания - 1 шт USB-кабель - 1 шт щупы - 1 пара провода для мультиметра - 1 пара кабель BNC Q9 - 1 шт |
OWON FDS1102: Три прибора в одном корпусе для мастерской
Осциллограф мультиметр двухканальный OWON FDS1102 объединяет три незаменимых инструмента в едином компактном корпусе: производительный осциллограф, точный мультиметр и гибкий генератор сигналов. Эта универсальная платформа – решение для инженеров, сервисных центров и учебных лабораторий, где критичны экономия места и оперативность измерений.
Преимущества "три в одном":
- Экономия времени и пространства: Отказ от трех отдельных приборов оптимизирует рабочее место. Переключение между функциями генератора сигнала, мультиметра и блока питания ускоряет диагностику.
- Синхронизация измерений: Двухканальная конфигурация осциллографа позволяет одновременно контролировать входные и выходные сигналы, сравнивать параметры цепи до и после компонента, визуализировать взаимодействие узлов.
- Визуализация: 10,4-дюймовый дисплей с высоким разрешением гарантирует детализированный показ формы сигнала, облегчая анализ искажений, поиск помех, проверку временных параметров. Полоса пропускания в 100 МГц гарантирует работу с широким спектром сигналов.
- Расширенная функциональность: Встроенный генератор сигналов позволяет подавать тестовые сигналы непосредственно в исследуемую цепь, а мультиметр – оперативно проверять напряжения, токи, сопротивления, емкости без переключения приборов. Блок питания добавляет возможность запитки маломощных схем. Высокая частота дискретизации предлагает точное воспроизведение быстрых процессов.
- Удобство коммуникации: Наличие интерфейсов USB, LAN, HDMI упрощает сохранение скриншотов, удаленное управление, вывод изображения на большой экран для демонстрации или обучения.
Этот осциллограф генератор мультиметр станет незаменимым помощником в сервисных центрах по ремонту электроники, где требуется быстрая и всесторонняя диагностика неисправностей. OWON FDS1102 – это не просто прибор, а высокоинтегрированная измерительная станция. Выбирая FDS1102, вы получаете профессиональный прибор для решения широкого спектра задач в разработке, ремонте и обучении.
