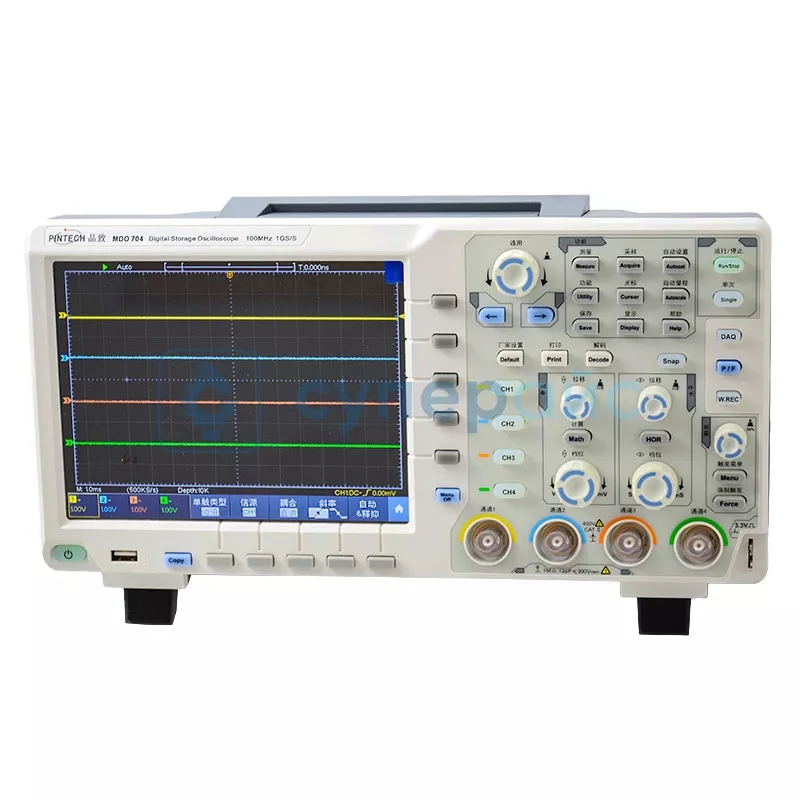

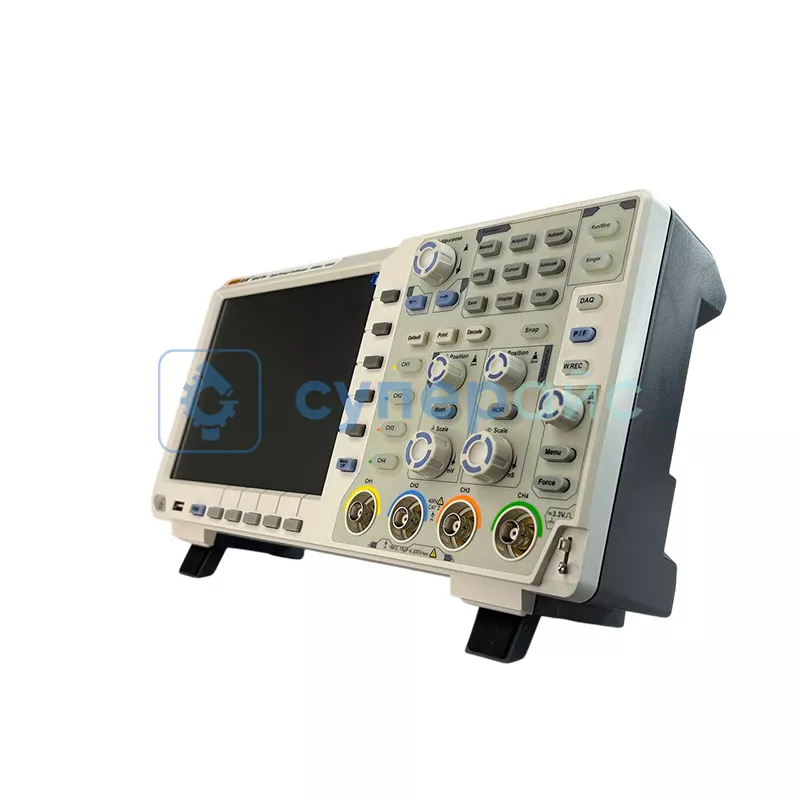

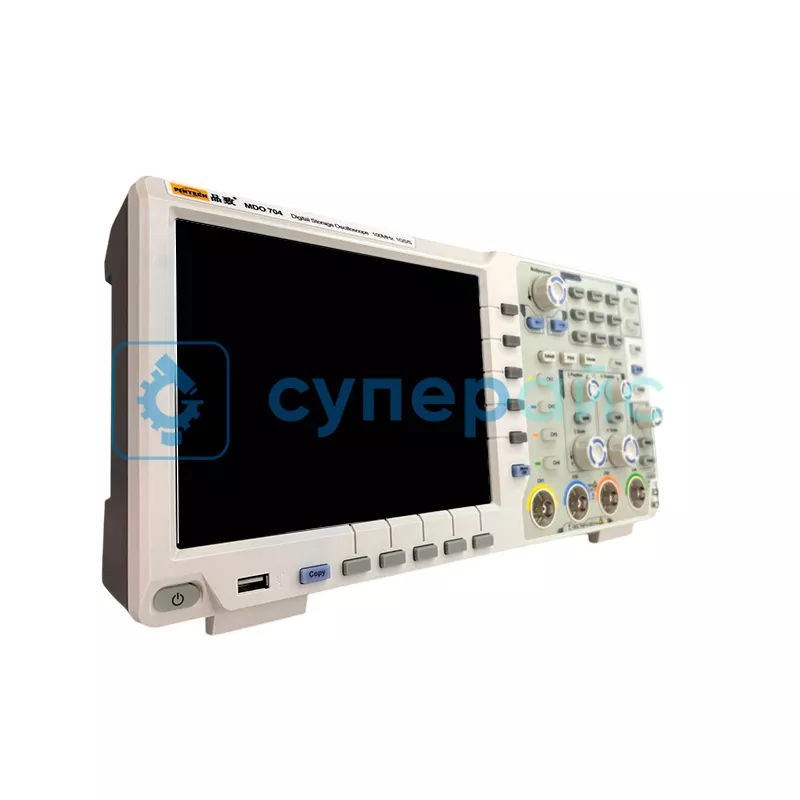

Осциллограф настольный PINTECH MDO704

Код товара: 27691

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор PINTECH в России

PINTECH
О товаре
Четырехканальный осциллограф PINTECH MDO704
Время нарастания ≤ 3,5 нс
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
66 129 руб.
66 129 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 2 шт.
О товаре
Четырехканальный осциллограф PINTECH MDO704
Время нарастания ≤ 3,5 нс
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с

Технические характеристики PINTECH MDO704

Полоса пропускания 100 МГц
Количество каналов 4
Частота дискретизации 1 ГВыб/с
Глубина памяти 40 Мб
Коэффициент ослабления 0,001X - 1000X, шаг 1-2-5
Низкочастотный отклик > 5 Гц
Интерполяция (sin x) / x, x
Математические функции +, -,, x, ÷, БПФ
Автоматическое измерение Vp-p, Vavg, Vrms, частота, период, среднеквадратичное значение за неделю, среднеквадратичное значение курсора, максимальное значение, минимальное значение, максимальное значение, базовое значение, амплитудное значение, перерегулирование, фаза, предварительное перерегулирование, время нарастания, время спада, + ширина, - ширина, + коэффициент заполнения, - коэффициент заполнения, коэффициент заполнения, задержка A→B↓, задержка A→B↑, + количество импульсов, количество нарастающих фронтов, количество спадающих фронтов
Измерение курсора разница в напряжении между курсором (△V), разница во времени между курсором (△T), разница в напряжении между курсором (△V) и разница во времени между курсором (△T), автоматический курсор
Хранение 100 записей
Частота линии / поля (видео) NTSC, PAL, SECAM
Встроенный анализатор спектра сигнала с помощью БПФ есть
Входные параметры
Развязка входа DC, AC, GND
Входной импеданс 1 МОм ± 2 %, 15 пФ ± 5 пФ
Максимальное входное напряжение 1 МОм ≤ 300 В
Скорость захвата осциллограмм 45000 осц./с
Горизонтальная система
Коэффициент развёртки 2 нс / дел - 1000 с / дел (шаг 1-2-5)
Вертикальная система
Вертикальное разрешение 8 бит
Время нарастания ≤ 3,5 нс
Вертикальная чувствительность 1 мВ/дел - 10 В/дел
Система синхронизации
Режимы триггера автоматический, нормальный, одиночный
Триггеры по краю, видео, импульсу, наклону, Windows, тайм-аут, Nth Edge, Logic, I2C, SPI, RS232
Общие характеристики
Тип дисплея 8-дюймовый ЖК TFT, 800 х 600

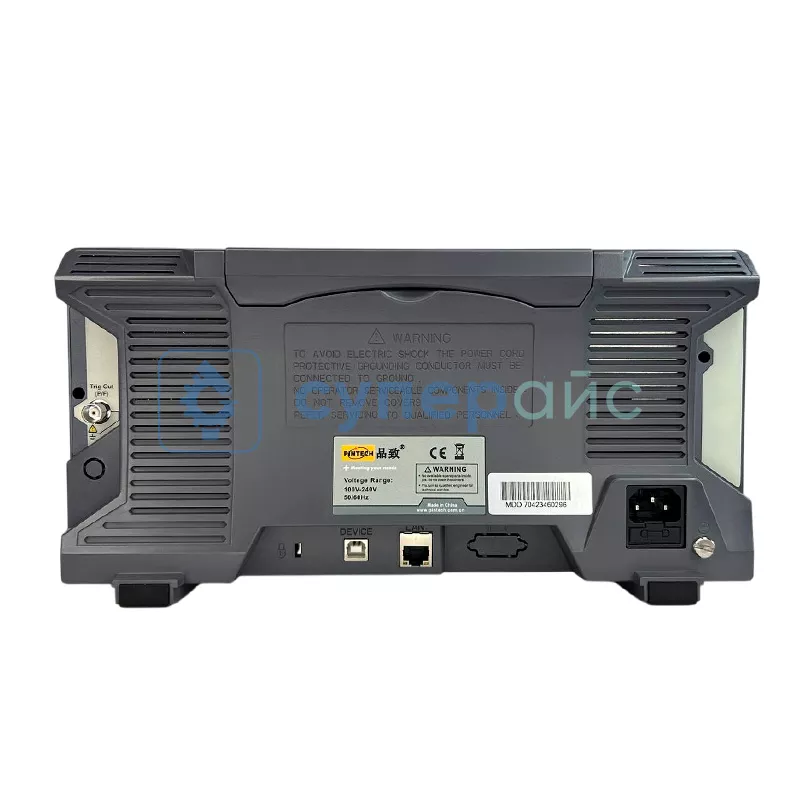

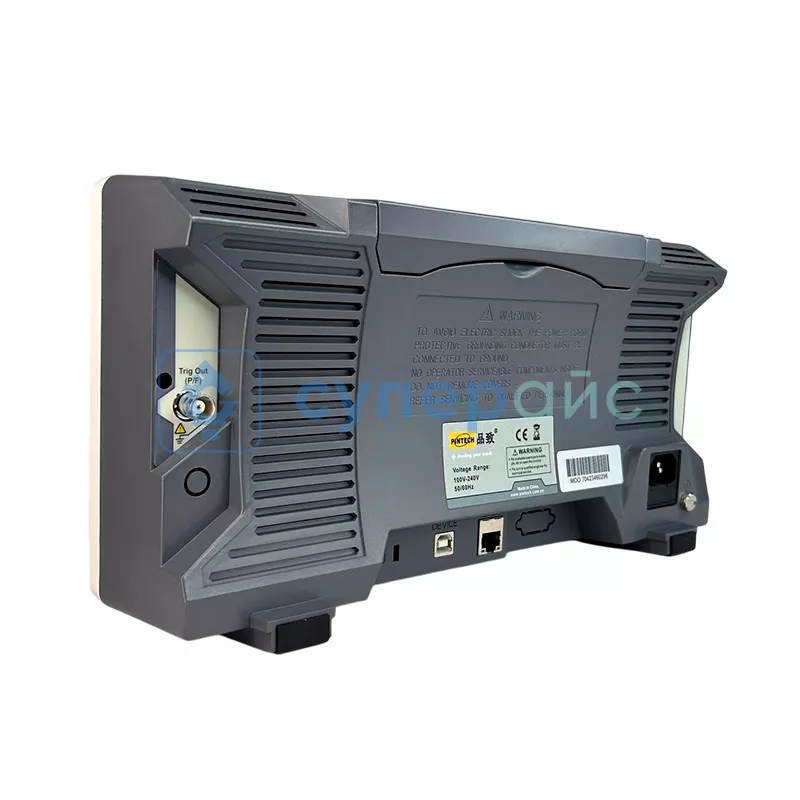

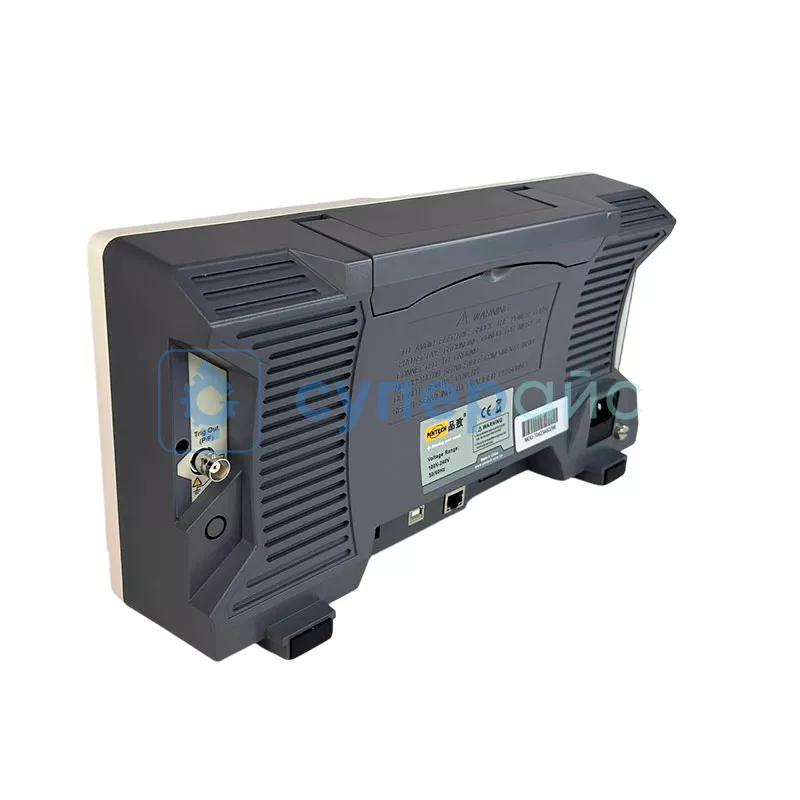

Интерфейс LAN, USB, trig out (P/F)
Питание 100 - 240 В, 50 / 60 Гц
Рабочая температура 0 - 40℃, влажность 90%
Габариты изделия 340 х 177 х 90 мм
Габариты упаковки 410 х 180 х 190 мм
Вес брутто 3,55 кг

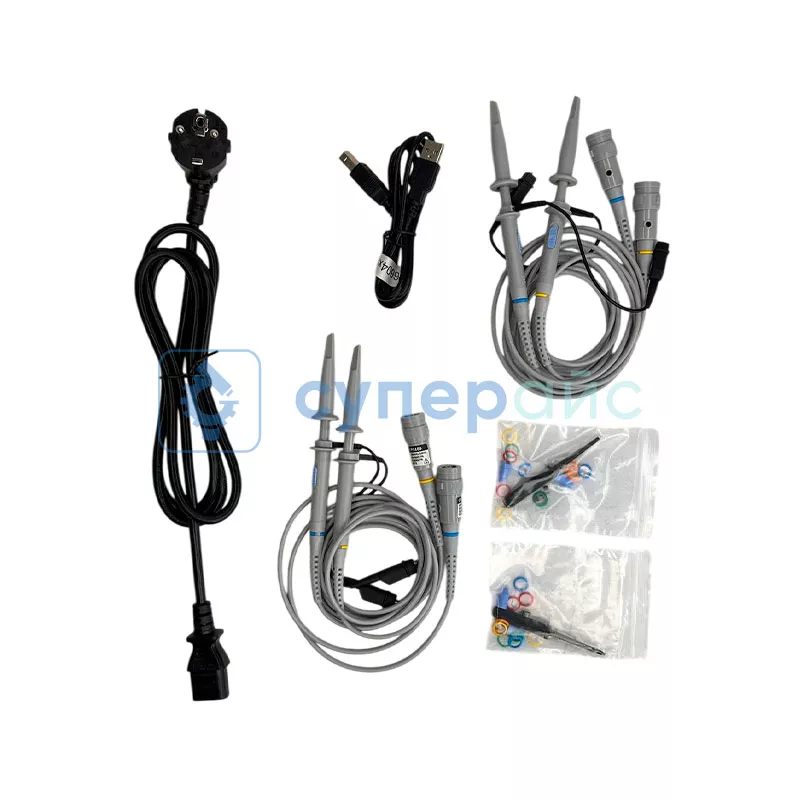

Комплектация универсальный осциллограф PINTECH MDO704 - 1 шт
кабель питания - 1 шт
отвертка - 1 шт
USB кабель - 1 шт
компакт-диск - 1 шт
щуп - 1 шт

Осциллограф PINTECH MDO704

PINTECH MDO704 – это стационарный осциллограф, который разработан для точного измерения электрических сигналов. Модель располагает четырьмя каналами, что помогает одновременно анализировать сигналы с нескольких источников. Такое количество каналов полезно при сравнении параметров или изучении взаимодействия компонентов схемы.

Полоса пропускания в 100 МГц обуславливает точность измерений высокочастотных образцов. Это даёт возможность исследовать быстропротекающие процессы в электронных устройствах. Частота дискретизации 1 ГВыб/с помогает получать детальную картину при исследовании.

Глубина памяти 40 Мб даёт возможность сохранять большие объемы данных. Это помогает анализировать длинные сигнальные последовательности без потери информации. Большая глубина памяти применяется для поиска редких событий в сигнале или детального изучения его структуры.

Преимущества четырёхканального осциллографа:

  • одновременный анализ нескольких сигналов;
  • возможность сравнения входных и выходных характеристик, изучения фазовых соотношений;
  • достаточно для отладки сложных схем;
  • уменьшение времени на переключениях при анализе нескольких сигналов.

Такой осциллограф 100 МГц можно использовать в разработке, производстве и ремонте электронной техники. Доступные частота дискретизации и полоса пропускания дают возможность работать с быстродействующими схемами. Предлагаемая глубина памяти подойдёт для анализа длительных процессов.

Какую электронику можно тестировать:

  1. Прибор будет полезен для тестирования источников питания, усилителей, фильтров, генераторов сигналов.
  2. Помогает при отладке микроконтроллеров, процессоров, высокоскоростных интерфейсов.
  3. Подходит для работы с синтезаторами частот.
  4. Может использоваться при тестировании систем связи или автомобильной электроники.

Обзорная таблица осциллографов PINTECH

Характеристики PINTECH MDO704 PINTECH MDO704E
Полоса пропускания 100 МГц 200 МГц
Количество каналов 4
Частота дискретизации 1 ГВыб/с
Глубина памяти 4 канал: 10 Мб
2 канал: 20 Мб
1 канал: 40 Мб
Хранение 100 записей
Частота линии / поля (видео) NTSC, PAL, SECAM
Режимы триггера автоматический, нормальный, одиночный
Триггеры по краю, видео, импульсу, наклону, Windows, тайм-аут, Nth Edge, Logic, I2C, SPI, RS232
Тип дисплея 8-дюймовый ЖК TFT, 800 х 600
Интерфейс LAN, USB, trig out (P/F)

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
