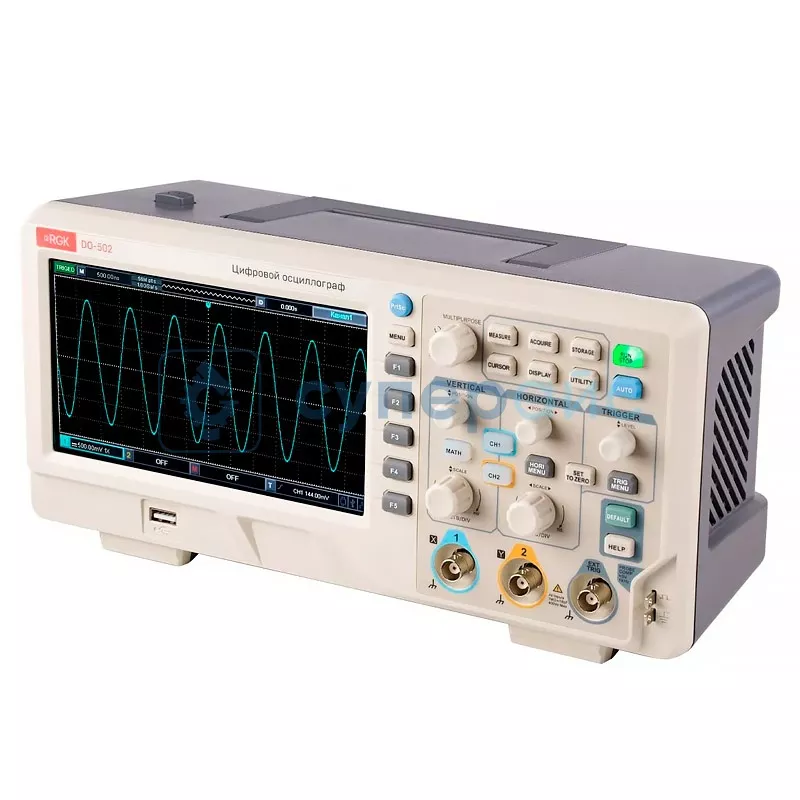

Двухканальный осциллограф RGK DO-502
Артикул (код товара): 28970
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
21 840 ₽
21 840 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
28970
Модель (серия)
DO-502
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RGK DO-502
Общие данные
Артикул (код товара)
28970
Производитель (бренд)
Модель (серия)
DO-502
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
P/F Out
P/F Out
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор спектра сигнала с помощью БПФ
Частотомер
Декодирование сигналов шин
Нет
Описание RGK DO-502
ВНИМАНИЕ! Производство двухканального осциллографа RGK DO-502 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Двухканальный настольный осциллограф OWON SDS1052 (2 канала, 50 МГц)
Технические характеристики RGK DO-502
| Дискретизация при выборке в режиме реального времени | 500 МГц |
| Усреднение | число осциллограмм: 2, 4, 8, 16, 32, 64, 128, 256 |
| Входы | |
| Развязка входа | по постоянному току (DC), по переменному току (AC), замыкание на землю (GND) |
| Входной импеданс | 1 МОм ± 2 % параллельно с 18 ± 3 пФ |
| Максимальное напряжение входного сигнала | 400 В |
| Горизонтальная система | |
| Диапазон коэффициента горизонтальной развертки | 2 нс / дел - 50 с / дел |
| Интерполяция осциллограммы | sin(x) / x |
| Точность временной шкалы | ≤ ± (50 + 2 x срок эксплуатации) |
| Длина записи | 2 x 512K точек выборки |
| Глубина записи |
один канал: 64 КБ два канала: 32 КБ |
| Вертикальная система | |
| Полоса пропускания | 50 МГц |
| Время нарастания | ≤ 7 нс |
| Число каналов | 2 |
| Вертикальное разрешение | 8 бит |
| Вертикальная чувствительность | 1 мВ / дел - 20 В / дел (шаг 1 - 2 - 5) |
| Диапазон смещения | ≥ ± 8 дел |
| Отключаемое ограничение полосы пропускания | 20 МГц |
| Низкочастотный предел при развязке по переменному току | ≤ 5 Гц на входе BNC |
| Вертикальный диапазон |
± 3 % (5 мВ / дел - 20 мВ / дел) ± 4 % (1 мВ / дел - 2 мВ / дел) |
| Запуск (Trigger) | |
| Чувствительность запуска | ≤ 1 дел |
| Диапазон уровней запуска |
внутренний: ± 10 дел от центра внешний: ± 3 В |
| Погрешность уровня запуска |
внутренний: ± (0,3 дел x В / дел) внешний: ± (6 % + 40 мВ) |
| Диапазон задержки запуска | 80 нс - 1,5 с |
| Режим запуска (однократный) | автоматический, нормальный, ждущий |
| Высокочастотная задержка запуска | сигналы задержки запуска выше 80 кГц |
| Низкочастотная задержка запуска | сигналы задержки запуска ниже 80 кГц |
| Запуск по фронту (EDGE) | |
| Тип фронта | запуск по нарастающему фронту, ниспадающему фронту, нарастающему и ниспадающему фронту |
| Запуск по длительности импульса (pulse width) | |
| Условие запуска | >, <, >< |
| Полярность | длительность положительного импульса, длительность отрицательного импульса |
| Длительность импульса | 20 нс - 10 с |
| Запуск по скорости изменения сигнала (slope) | |
| Условие на скорость изменение сигнала |
нарастающий (больше, меньше, в заданном диапазоне) убывающий (больше, меньше, в заданном диапазоне) |
| Длительность импульса | 20 нс - 10 с |
| Запуск по видеосигналу (video) | |
| Чувствительность запуска (типичная) | 2 В |
| Поочередный запуск | по фронту, по длительности импульса, по видеосигналу |
| Измерения | |
| Курсорные |
ручной режим: разность напряжений (∆V) между курсорами, промежуток времени (∆T) между курсорами, пересчет (∆T) в обратное значение в герцах (1 / ∆T) режим слежения: значения напряжения или времени для точек осциллограммы режим автоматических измерений: допускается отображения курсора при автоматических измерениях |
| Автоматические | Измерение размаха, амплитуды, минимального, максимального, среднего, среднеквадратичного напряжения, напряжения вершины и основания импульса, полусуммы верхнего и нижнего уровня, площади, площади за период, отрицательного выброса перед фронтом импульса, положительного выброса на фронте импульса, частоты, периода, длительности нарастающего и ниспадающего фронта, положительного и отрицательного импульса, положительного и отрицательного коэффициента заполнения, фазы, разных типов задержки: FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF и т.д. |
| Число измеряемых параметров | отображаются до 5 выбранных параметров одновременно |
| Диапазон измерений | экран или промежуток между курсорами |
| Статистика измерений | среднее значение, максимальное значение, минимальное значение, стандартное отклонение |
| Математические операции | |
| Операции над осциллограммами | A + B, A - B, A * B, A B, FFT (БПФ) |
| Оконные функции для БПФ | прямоугольная, Хэннинга, Блэкмана, Хэмминга |
| Вертикальная шкала результатов БПФ | В, дБ |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Сохранение данных | |
| Настройки | во внутреннюю память (20 записей), на внешний USB-накопитель (200 записей) |
| Осциллограмм | во внутреннюю память (20 записей), на внешний USB-накопитель (200 записей) |
| Файлы данных | во внутреннюю память (20 записей), на внешний USB-накопитель (200 записей) |
| Изображение экрана (.BMP) | на внешний USB-накопитель (200 записей) |
| Частотомер | |
| Разрешение | 6 бит |
| Чувствительность | ≤ 30 В (среднеквадратичное) |
| Точность (типичная) | ± 0,051 % |
| Общие характеристики | |
| Дисплей | 7 дюймовый, ЖК-экран, 800 x 480 |
| Интерфейс | USB host, USB device, EXT Trig, Pass/Fail |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц |
| Потребляемая мощность | ＜100 Вт |
| Предохранитель | 1,6 А, класс Т, 250 В |
| Рабочая температура | 0 - 40 ℃ |
| Температура хранения | - 20 - 60 ℃ |
| Относительная влажность | ≤ 90 % |
| Габариты изделия | 152 x 311 x 137 мм |
| Вес нетто | 2 кг |
| Вес брутто | 3 кг |
| Комплектация | осциллограф RGK DO-502 - 1 шт |
|
пассивный пробник - 2 шт USB кабель - 1 шт кабель питания- 1 шт |
|
Документация и ПО RGK DO-502
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации для осциллографа RGK DO-502
Язык:
Русский
Размер и тип:
961.05 КБ,
PDF
Программное обеспечение для осциллографа RGK DO-502
Язык:
Английский
Размер и тип:
150 МБ,
PDF
Отзывы RGK DO-502
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18213
Модель (серия):
UTD2102CEX+
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7015
Модель (серия):
SDS1022
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8566
Модель (серия):
DS1102Z-E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18213
Модель (серия):
UTD2102CEX+
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21350
Модель (серия):
DHO812
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4932
Модель (серия):
DSO4104C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4054
Модель (серия):
MSO5074
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
8000
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
31812
Модель (серия):
MS6703
Производитель:
Ecofive
Страна производства:
Китай
Гарантия, мес.:
12
Сохранение результатов тестирования:
Да
Вид применения:
Бытовой
Взрывозащита:
Нет
Добавить в избранное
Артикул (код товара):
42435
Модель (серия):
TD5609F
Производитель:
SANQTID
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Макс. оптическое увел. (коэффициент), крат:
4,5
Мин. оптическое увел. (коэффициент), крат:
0,7
Мин. геометрическое увеличение, крат:
26
Макс. геометрическое увеличение, крат:
180
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39637
Модель (серия):
PF140A
Производитель:
Weibo
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемое значение тока, А:
2
Макс. измеряемое значение тока, А:
40
Макс. измеряемое напряжение, В:
300
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28289
Модель (серия):
FY2300H-40M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
Нет
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
42414
Модель (серия):
SGP1005S
Производитель:
Feiyi
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Амплитуда, Vp-p:
> 3
Вес нетто, кг:
0,38
Добавить в избранное
Артикул (код товара):
40979
Модель (серия):
F808D
Производитель:
Aipli
Страна производства:
Китай
Гарантия, мес.:
12
Диаметр головки камеры, мм:
8,5
Встроенная подсветка:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28313
Модель (серия):
FY3200S-12M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
12 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18438
Модель (серия):
G001J
Производитель:
Supereyes
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
Биологический
Мин. геометрическое увеличение, крат:
500
Макс. геометрическое увеличение, крат:
1000
Разреш. матрицы цифровой камеры, число Мпк:
5,0
Материал оптики:
Оптическое стекло
Добавить в избранное
Артикул (код товара):
23101
Модель (серия):
Atorch CC085
Производитель:
JUWEI
Страна производства:
Китай
Гарантия, мес.:
3
Мин. измеряемое значение напряжения, В:
4,5
Макс. измеряемое значение напряжения, В:
50
Мин. измеряемое значение тока, А:
0
Макс. измеряемое значение тока, А:
6
Добавить в избранное
Артикул (код товара):
42245
Модель (серия):
DS-526
Производитель:
CHN Spec
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
13395
Модель (серия):
-
Производитель:
YOURFUN Robotics
Страна производства:
Китай
Гарантия, мес.:
3
Роботы на базе:
Платформы для сборки
Добавить в избранное
Артикул (код товара):
44371
Модель (серия):
HT-03
Производитель:
Hti
Страна производства:
Китай
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
320x240
Мин. измеряемая температура, °C:
-20
Макс. измеряемая температура, °C:
550°С
Точность, %:
2
Разреш. инфракрасного изображения, пиксель:
120 х 90
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5236
Модель (серия):
MSO2202A
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Добавить в избранное
Артикул (код товара):
25305
Модель (серия):
AC27
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24227
Модель (серия):
DSG3136B-IQ
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
4,3
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
7,61
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

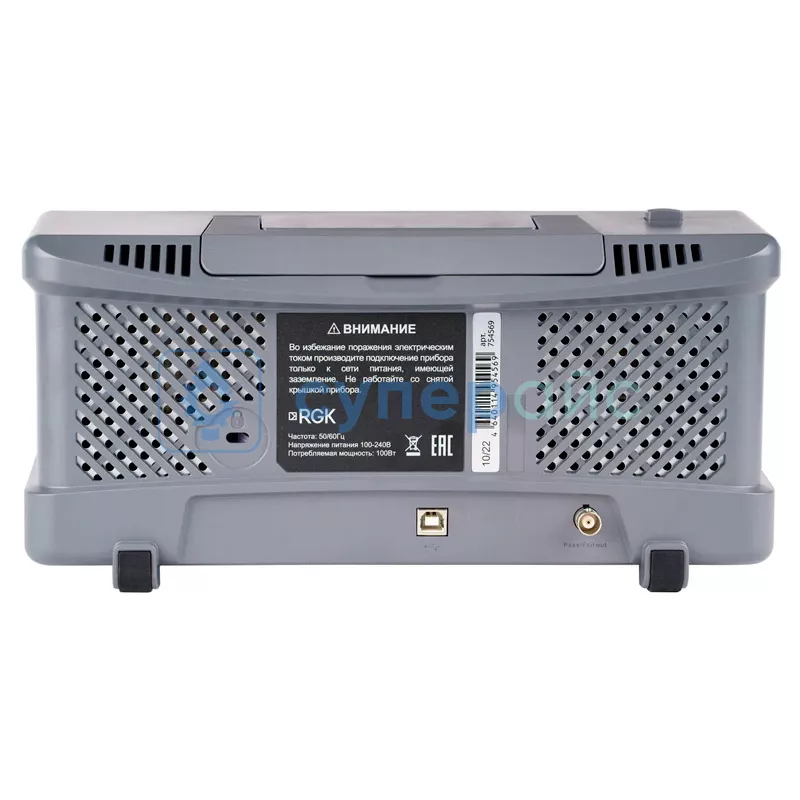

Артикул (код товара):
28970
Модель (серия):
DO-502
Производитель:
RGK
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Время нарастания, нс:
≤7
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4356
Модель (серия):
Nereus
Производитель:
TEVO 3D
Страна производства:
Китай
Гарантия, мес.:
12
Тип 3D принтера:
Набор для сборки (конструктор)
Подогреваемая платформа:
да
Область печати:
320 x 320 x 400 мм
Кол-во экструдеров:
1
Добавить в избранное
Артикул (код товара):
44379
Модель (серия):
HT-06
Производитель:
Hti
Страна производства:
Китай
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
320x240
Мин. измеряемая температура, °C:
-20
Макс. измеряемая температура, °C:
550°С
Точность, %:
2
Поле зрения, °:
56 х 42
Благодарственные письма
