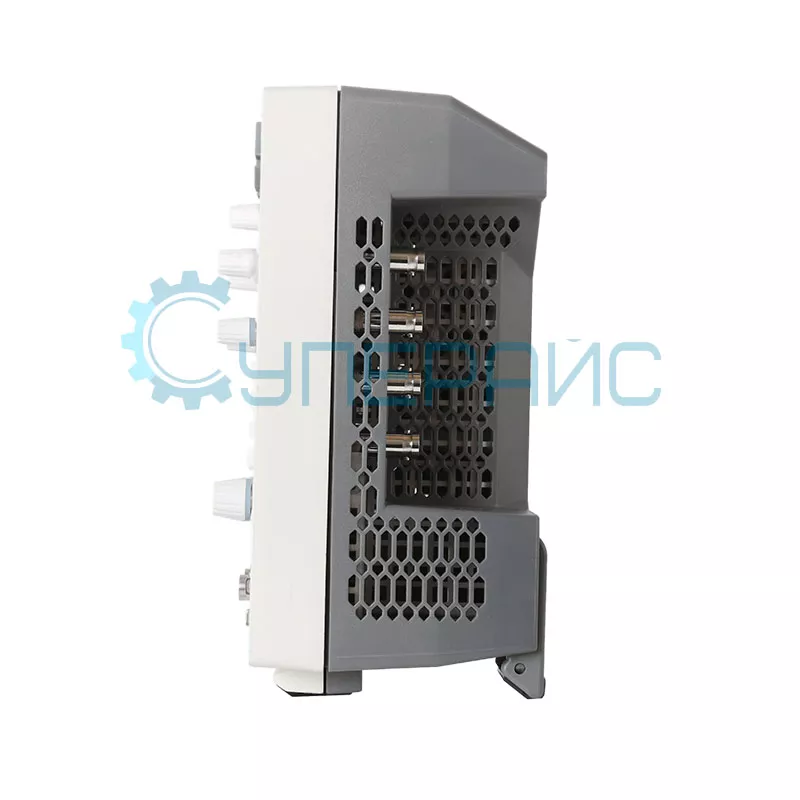

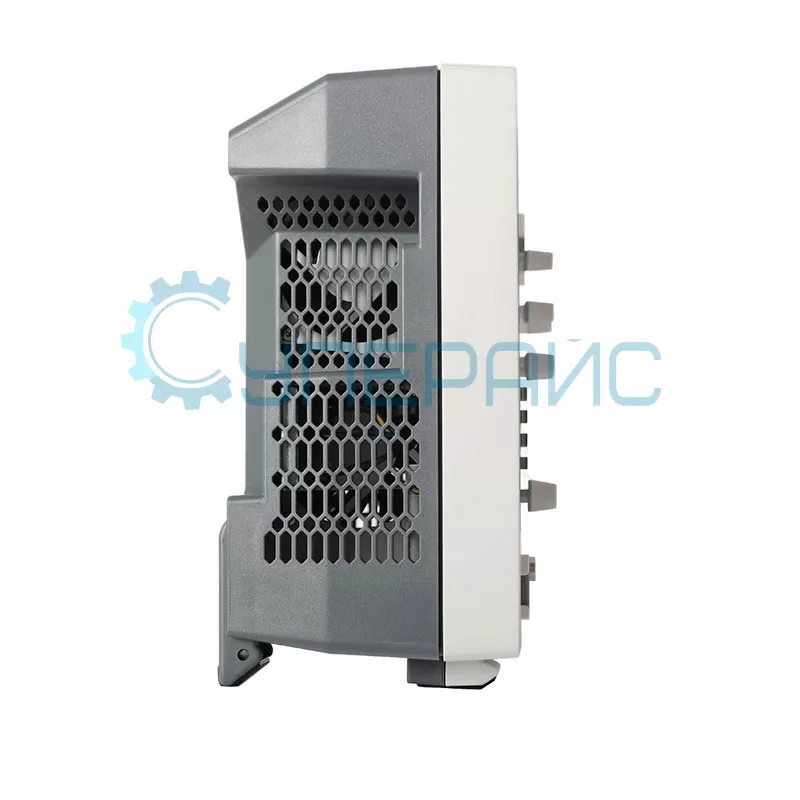

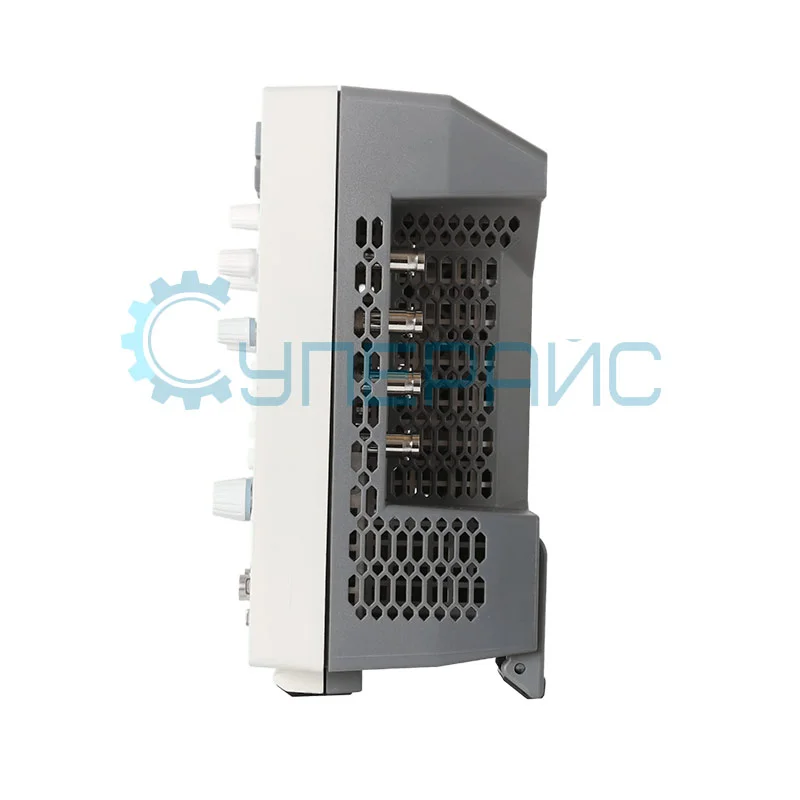

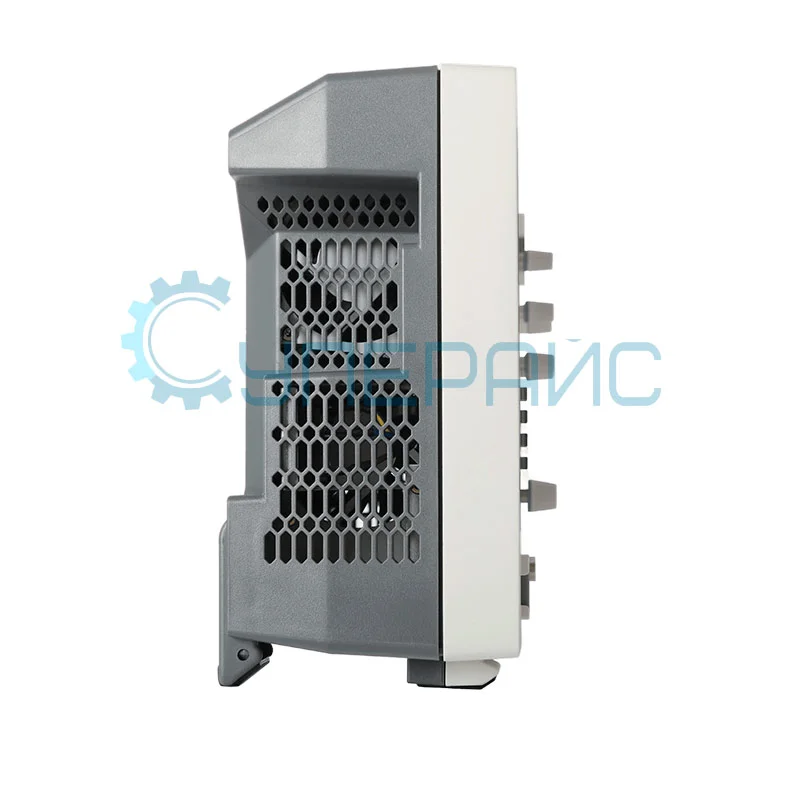

Настольный цифровой осциллограф RIGOL DHO1104 (4 канала х 100 МГц)
122 740 ₽
122 740 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
18467
Модель (серия)
DHO1104
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DHO1104
Артикул (код товара)
18467
Модель (серия)
DHO1104
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
Parallel
UART
I²C
SPI
LIN
CAN
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Мультиметр
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов
Вес (кг)
3,8
Сложность
2
Показать больше
Показать меньше
Описание RIGOL DHO1104
Технические характеристики RIGOL DHO1104
| Серия | DHO1000 |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 |
| Частота дискретизации |
2 ГВыб / с 1 ГВыб / с в двухканальном режиме 500 МВыб / с в четырёхканальном режиме |
| Глубина памяти |
50 Мб в одноканальном режиме 25 Мб в двухканальном режиме 12,5 Мб в четырёхканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 19 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X |
| Максимальное входное напряжение | 300 Vrms CAT I |
| Скорость захвата осциллограмм | ≤ 50000 осц./с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 1,5 ppm |
| Коэффициент развёртки | 2 нс / дел ~ 1000 с / дел |
| Режимы | YT, XY, SCAN, ROLL |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 500 мкВ / дел ~ 10 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Диапазон вертикального смещения |
500 мкВ / дел - 65 мВ / дел, ± 1 В 65 мВ / дел - 270 мВ / дел, ± 10 В 270 мВ / дел - 2,75 мВ / дел, ± 20 В 2,75 мВ / дел - 10 В / дел, ± 100 В |
| Динамический диапазон | ± 4 дел |
| Точность усиления постоянного тока | ± 2% |
| Точность смещения постоянного тока |
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) ≥ 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами | ≥100:1 |
| Система синхронизации | |
| Режимы триггера | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 0,5 дел (≥ 50 мВ / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
| Источник запуска | CH1 - CH4 |
| Запуск по скорости нарастания | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH4 |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала <>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | CH1 - CH4 |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | CH1 - CH4 |
| Запуск по задержке | |
| Тип фронта | нарастающий, спадающий |
| Условия задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск Установка / Удержание | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | CH1 - CH4 |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск RS232/UART | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/с |
| Запуск I2C | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data |
| Источник запуска | CH1 - CH4 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Запуск SPI | |
| Источник запуска | CH1 - CH4 |
| Условие | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Запуск CAN | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Скорость | до 5 Мбит/с |
| Запуск LIN | |
| Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error |
| Скорость | до 20 Мбит/сек |
| Источник запуска | CH1 - CH4 |
| Система измерения | |
| Курсорные измерения |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate, Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
| Частотомер | встроенный, 3/6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | 4 бита |
| Частотомер | |
| Источник | CH1 - CH4 |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 3/6 бит |
| Общие характеристики | |
| Тип дисплея | 10,1 дюймов, 1280 x 800 |
| Питание | 100-240 В, 50-60 Гц, < 400 Вт |
| Предохранитель | 3,15 A, T тип, 250 В |
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN, LIN |

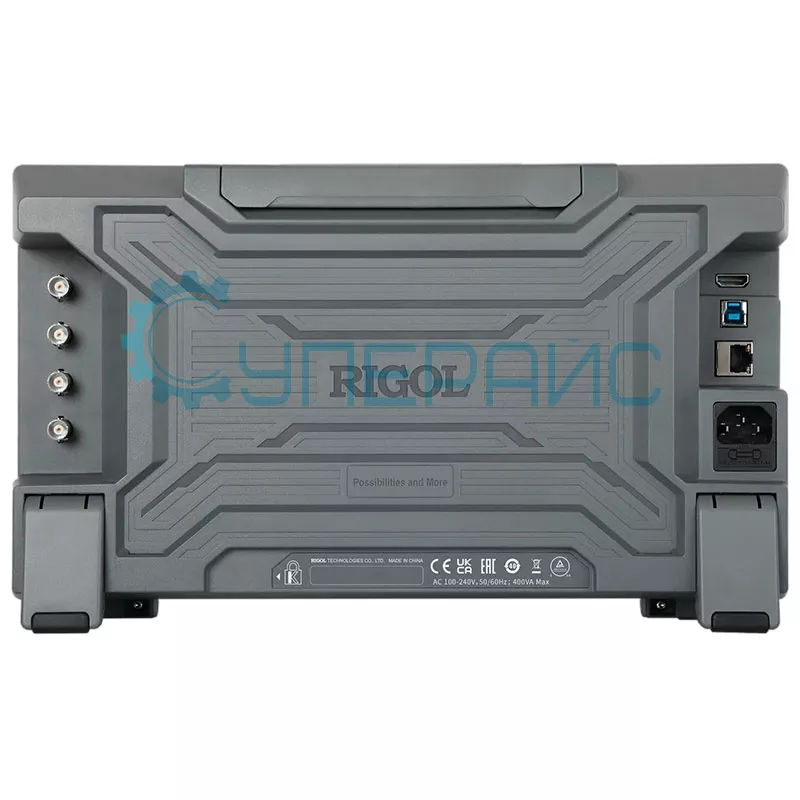

| Интерфейс передачи данных | USB, LAN, HDMI, AUX |
| Габариты | 358,14 х 214,72 х 120,62 мм |
| Габариты упаковки | 460 x 330 x 235 мм |
| Вес нетто | 3800 г |
| Вес брутто | 5300 г |
| Комплектация |
настольный осциллограф RIGOL DHO1104 - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт |
| Совместимость |
Пробник токовый RIGOL RP1002C Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный RIGOL RP1100D |
Обзорная таблица осциллографов RIGOL DHO1000
| Характеристики | DHO1072 | DHO1074 | DHO1102 | DHO1104 | DHO1202 | DHO1204 |
| Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц |
| Количество каналов | 2+EXT | 4+EXT | 2+EXT | 4 | 2 | 4 |
| Частота дискретизации | 2 ГВыб/с (1 ГВыб/с на канал) | 2 ГВыб/с (1 ГВыб/с на канал) | 2 ГВыб/с (1 ГВыб/с на канал) | |||
| Глубина памяти | 50 Мб (25 Мб на канал) | 50 Мб (25 Мб на канал) | 50 Мб (25 Мб на канал) | |||
| Вертикальное разрешение | 12 бит | |||||
| Вертикальная развёртка | 500 мкВ/дел - 10 В/дел | |||||
| Время нарастания | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс |
| Тип дисплея | 10,1 дюймов, 1280 x 800 | |||||
| Интерфейс передачи данных | USB, LAN, HDMI, AUX | |||||
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN, LIN | |||||

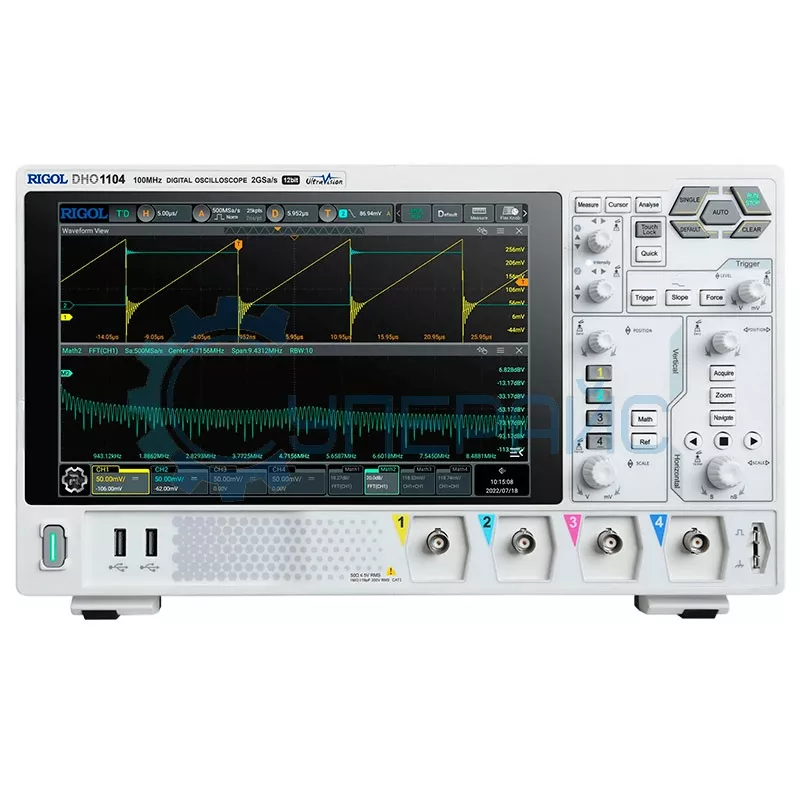

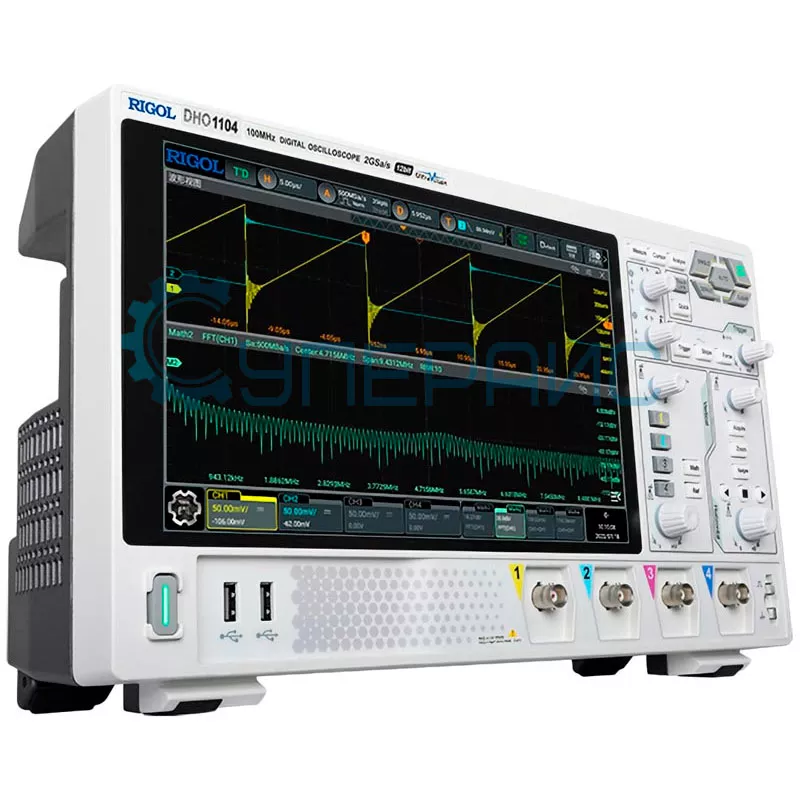

Цифровой осциллограф RIGOL DHO1104
Настольный цифровой осциллограф RIGOL DHO1104 располагает четырьмя измерительными каналами для одновременного анализа нескольких сигналов. Многоканальность помогает сравнивать параметры сигналов, находить зависимости между ними, измерять временные задержки.
Полоса пропускания 100 МГц определяет максимальную частоту исследуемых сигналов. Такой показатель делает устройство полезным при работе с высокочастотными схемами, импульсными источниками питания, цифровыми интерфейсами.
Частота дискретизации 2 ГВыб/с даёт высокую детализацию измеряемых сигналов. Большое количество точек измерения помогает точно определять форму сигнала, находить короткие импульсные помехи, анализировать фронты импульсов.
В системе синхронизации предусмотрены запуск по фронту, длительности импульса и другие режимы триггера. Поддерживаются курсорные и автоматические измерения. Встроенные функции включают частотомер, а также вольтметр со счётчиком импульсов. Поддержка математических операций позволяет получать информацию о сигнале, которую невозможно получить простым визуальным наблюдением или базовыми измерениями.
Осциллографом удобно управлять благодаря большому цветному экрану на передней панели.
Кому подходят осциллографы серии DHO1104:
- разработчикам электронных устройств;
- техникам по ремонту оборудования;
- студентам радиотехнических специальностей и преподавателям электроники;
- инженерам-метрологам измерительных лабораторий.
Для чего может применяться такой осциллограф 100 Мгц:
- для измерения параметров импульсных преобразователей;
- для диагностики цифровых шин;
- для анализа ВЧ-сигналов;
- для проверки генераторов;
- для тестирования усилителей.
