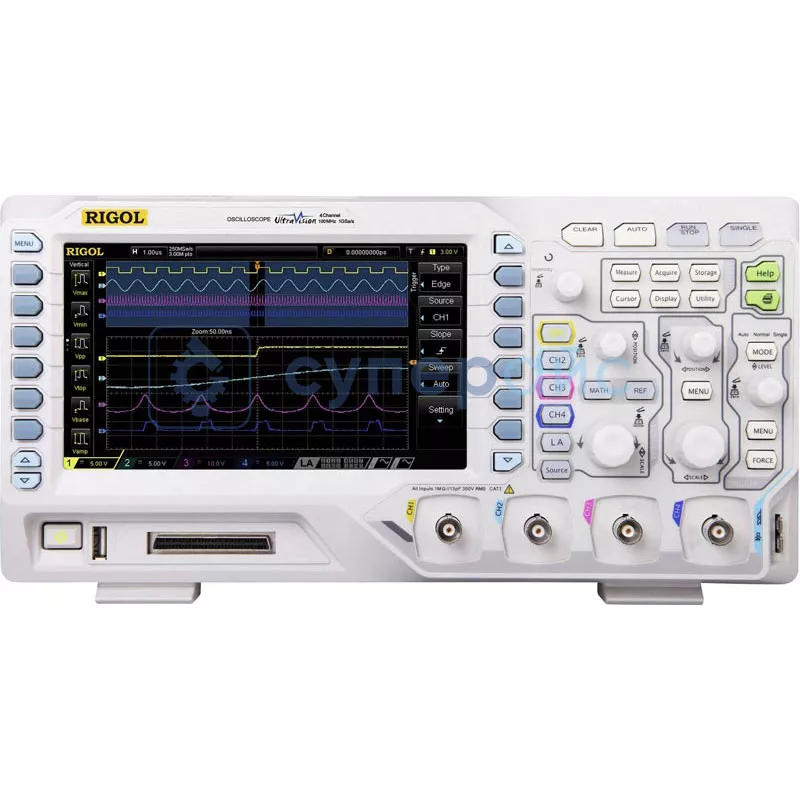

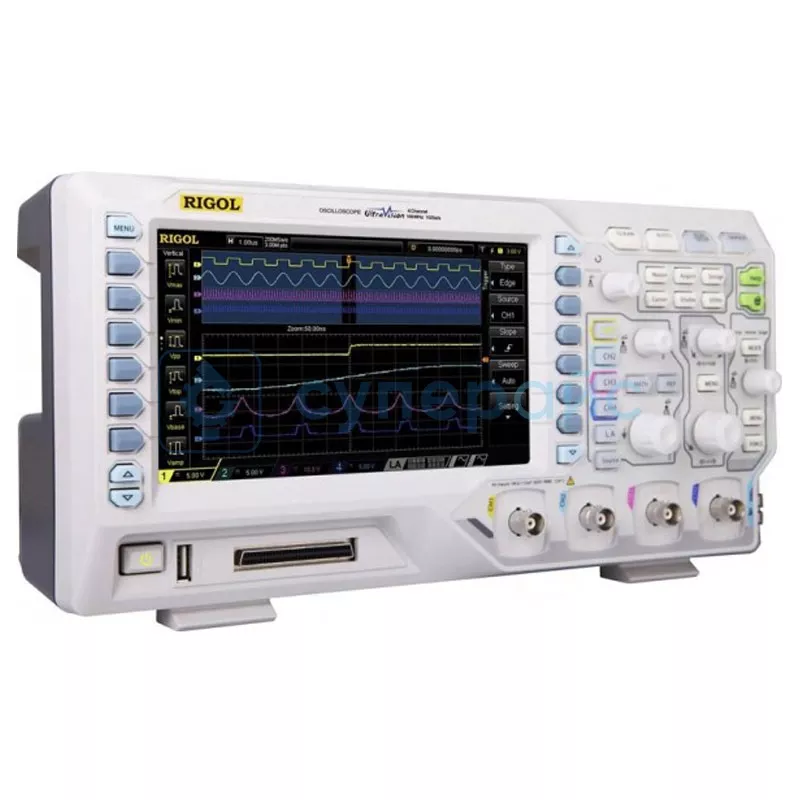

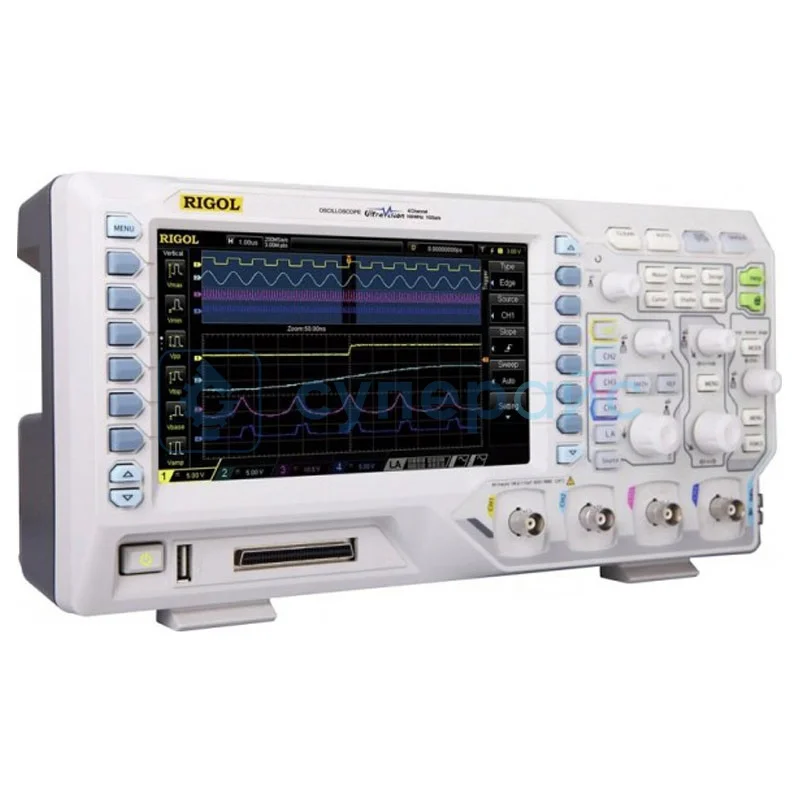

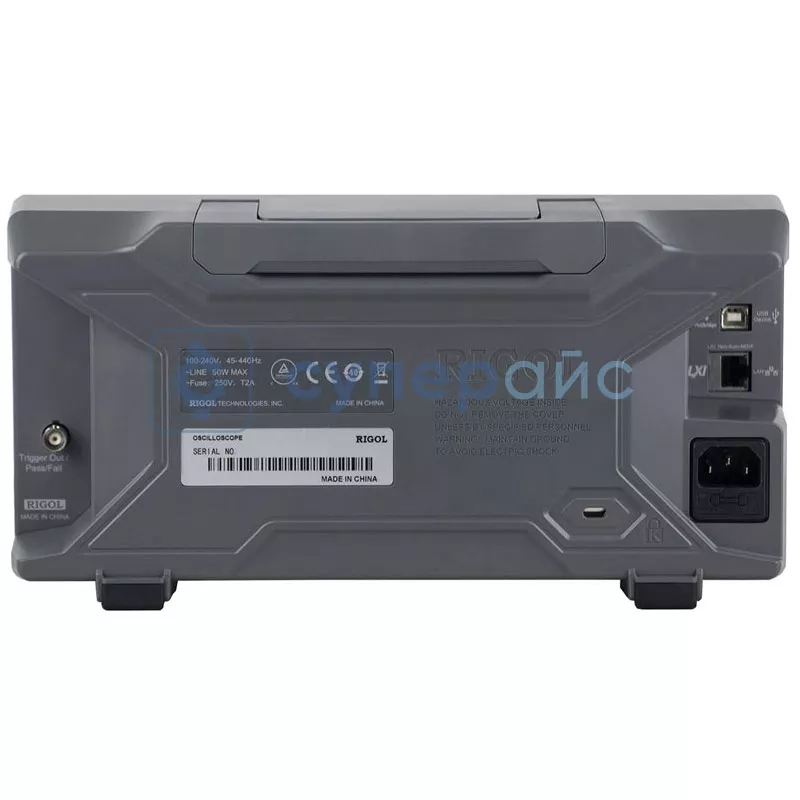

Цифровой настольный осциллограф RIGOL DS1074Z Plus
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
53 889 ₽
53 889 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
22392
Модель (серия)
DS1074Z Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1074Z Plus
Артикул (код товара)
22392
Модель (серия)
DS1074Z Plus
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
Parallel
SPI (опция)
I²C (опция)
UART (опция)
Parallel
SPI (опция)
I²C (опция)
UART (опция)
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Вес (кг)
3,8
Сложность
2
Показать больше
Показать меньше
Описание RIGOL DS1074Z Plus
Технические характеристики RIGOL DS1074Z Plus
| Полоса пропускания | 70 МГц |
| Максимальная частота дискретизации | 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (три/четырехканальный) |
| Количество каналов | 4 аналоговых |
| Макс. глубина памяти | 24 Мбит (одноканальный), 12 Мбит (двухканальный), 6 Мбит (3/4-канальный) |
| Макс. скорость захвата осциллограмм | ≥ 30000 осц./сек |
| Аппаратные функции записи и воспроизведения сигналов в реальном времени | до 60 000 кадров |
| Образец | |
| Режим | образец в реальном времени |
| Образец в реальном времени | 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (три/четырехканальный) |
| Пиковое обнаружение | 4 нс |
| Усреднение | после того, как все каналы завершают N выборок одновременно, N может быть 2, 4, 8, 16, 32, 64, 128, 256, 512 или 1024 |
| Разрешение | 12 бит (макс.) |
| Вертикальное разрешение | 8 бит |
| Глубина памяти | 24 Мбит (одноканальный), 12 Мбит (двухканальный), 6 Мбит (3/4-канальный) |
| Вход | |
| Количество каналов | 2 |
| Входная связь | постоянный ток, переменный ток или земля |
| Входное сопротивление | (1 МОм ± 1 %) / (15 пФ ± 3 пФ) |
| Затухание зонда | от 0,01X до 1000X, с шагом 1 - 2 - 5 |
| Максимальное входное напряжение | CAT I 300 В (среднеквадратичное значение), CAT II 100 В (среднеквадратичное значение), переходное перенапряжение 1000 В (пик) |
| Горизонтальная система | |
| Масштаб временной развертки | от 5 нс/дел до 50 с/дел |
| Максимальная длина записи | 24 миллиона точек |
| Точность временной шкалы | ≤ ± 25 частей на миллион |
| Временное смещение | ≤ ± 5 частей на миллион / год |
| Режимы временной развертки | YT, XY, Roll |
| Количество X-Y | 1 |
| Захват формы сигнала | 30 000 осциллограмм / с (отображение точек) |
| Смещение нуля | ± 0,5 дел х минимальная шкала временной развертки |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | от постоянного тока до 100 МГц |
| Пропускная способность | от постоянного тока до 100 МГц |
| Вертикальное разрешение | 8 бит |
| Вертикальный масштаб | от 1 мВ/дел до 10 В/дел |
| Диапазон смещения |
от 1 мВ / дел до 499 мВ / дел: ± 2 В; от 500 мВ / дел до 10 В / дел: ± 100 В |
| Ограничение пропускной способности | 20 МГц |
| Ответная низкая частота | ≤5 Гц (на BNC) |
| Расчетное повышение | 5 нс |
| Точность усиления постоянного тока |
< 10 мВ: ± 4 % полной шкалы; ≥ 10 мВ: ± 3 % полной шкалы |
| Точность смещения постоянного тока | ± 0,1 дел. ± 2 мВ ± 1 % значения смещения |
| Изоляция между каналами | от постоянного тока до максимальной полосы пропускания: > 40 дБ |
| Триггер | |
| Диапазон уровней триггера | внутренний: ± 5 дел от центра экрана |
| Режим триггера | авто, нормальный, одиночный |
| Диапазон удержания | от 16 нс до 10 с |
| Высокая / низкая частота | 75 кГц |
| Чувствительность триггера |
1,0 дел (ниже 5 мВ или включено подавление шума); 0,3 дел (выше 5 мВ и подавление шума отключено) |
| Краевой триггер | |
| Тип края | рост, падение, рост / падение |
| Импульсный триггер | |
| Состояние пульса |
положительная ширина импульса (больше, меньше, в пределах указанного интервала); отрицательная ширина импульса (больше, меньше, в пределах указанного интервала) |
| Ширина импульса | от 8 нс до 10 с |
| Короткий триггер | |
| Ширина импульса | нет, >, <> |
| Полярность | позитивный, негативный |
| Диапазон ширины импульса | от 8 нс до 10 с |
| Оконный триггер | |
| Тип окна | рост, падение, рост / падение |
| Положение триггера | вход, выход, время |
| Время окна | от 8 нс до 10 с |
| Триггер N-го края | |
| Тип края | подъем, падение |
| Время простоя | от 16 нс до 10 с |
| Номер края | от 1 до 65535 |
| Наклонный триггер | |
| Состояние уклона |
положительный наклон (больше, меньше, в пределах указанного интервала); отрицательный наклон (больше, меньше, в пределах указанного интервала) |
| Настройки времени | от 8 нс до 10 с |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL / SECAM, 480P, 576P |
| Триггер по шаблону | |
| Настройка шаблона | H, L, X, подъем, падение |
| Задержка триггера | |
| Тип края | подъем, падение |
| Тип задержки | > , <>, >< |
| Время задержки | от 8 нс до 10 с |
| Триггер тайм-аута | |
| Тип края | рост, падение, рост / падение |
| Время ожидания | от 16 нс до 10 с |
| Триггер продолжительности | |
| Шаблон | H, L, X |
| Условие триггера | > , <> |
| Продолжительность | от 8 нс до 10 с |
| Настройка / удержание триггера | |
| Тип края | подъем, падение |
| Шаблон данных | H, L |
| Время установки | от 8 нс до 1 с |
| Время удержания | от 8 нс до 1 с |
| Триггер RS232 / UART | |
| Полярность | нормальный, инвертированный |
| Условия триггера | пуск, ошибка, ошибка проверки, данные |
| Скорость передачи данных | 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с, 230400 бит/с, 460800 бит/с, 921600 бит/с, 1 Мбит/с и пользовательская |
| Биты данных | 5 бит, 6 бит, 7 бит, 8 бит |
| I2C триггер | |
| Условие триггера | пуск, перезапуск, стоп, пропущенное подтверждение, адрес, данные, A&D |
| Биты адреса | 7 бит, 8 бит, 10 бит |
| Диапазон адресов | от 0 до 127, от 0 до 255, от 0 до 1023 |
| Длина в байтах | от 1 до 5 |
| SPI-триггер | |
| Условия триггера | timeout, CS |
| Значение тайм-аута | от 100 нс до 1 с |
| Биты данных | от 4 бит до 32 бит |
| Настройка линии передачи данных | H, L, X |
| Измерение | |
| Ручной режим |
отклонение напряжения между курсорами (△V); отклонение времени между курсорами (△T); обратная величина △Т (Гц) (1/△Т) |
| Режим трека | значения напряжения и времени точки сигнала |
| Автоматический режим | разрешение отображения курсоров во время автоматического измерения |
| Автоматическое измерение | период, частота, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, tVmax, tVmin, положительная скорость, отрицательная скорость, задержка 1→2, задержка 1→2, фаза 1→2 , Фаза 1→2, максимум, минимум, пиковое значение, верхнее значение, нижнее значение, амплитуда, верхнее значение, среднее значение, нижнее значение, среднее значение, среднеквадратичное значение, перерегулирование, предварительное значение, площадь, область периода, среднеквадратичное значение периода, дисперсия |
| Количество измерений | отображение 5 измерений одновременно |
| Диапазон измерений | экран или курсор |
| Статистика измерений | среднее, максимальное, минимальное, стандартное отклонение, количество измерений |
| Математическая операция | |
| Форма сигнала | A+B, AB, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Окно БПФ | прямоугольник, хэннинг, блэкман, хэмминг, плоская вершина, треугольник |
| Режим БПФ | след, память |
| БПФ-дисплей | половина |
| Вертикальная шкала БПФ | дБ / дБм, Вrms |
| Фильтр | фильтр нижних частот, фильтр верхних частот, полосовой фильтр, полосовой фильтр |
| Количество шин для декодирования | 2 |
| Тип декодирования | Parallel, RS232 / UART, I2C, SPI |
| Общие характеристики | |
| Дисплей | 7-дюймовый TFT ЖК-дисплей, разрешение 800 х 480, 16 мп (24-битный) |
| Порты ввода / вывода | USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail) |
| Выходное напряжение | 3 В, пик - пик |
| Частота | 1 кГц |
| Напряжение питания | 100–240 В, 45–440 Гц, |
| Потребляемая мощность | 50 Вт |
| Предохранитель | 2 A, T тип, 250 В |
| Диапазон температур |
в рабочем состоянии: 0 – 50 ℃; в нерабочем состоянии: -40 – 60 ℃ |
| Метод охлаждения | вентилятор |
| Диапазон влажности |
0 – 30 ℃: относительная влажность ≤ 95 %; 30 – 40 ℃: относительная влажность ≤ 75 %; 40 – 50 ℃: относительная влажность ≤ 45 % |
| Габариты | 313 х 161 х 122 мм |
| Габариты упаковки | 435 x 250 x 270 мм |
| Вес нетто | 3,2 кг |
| Вес брутто | 4,2 кг |
| Комплектация |
цифровой осциллограф RIGOL DS1074Z Plus – 1 шт сетевой шнур питания – 1 шт кабель USB – 1 шт пассивный пробник PVP3150 (по одному на каждый канал) – 4 шт руководство по эксплуатации – 1 шт |
| Совместимость |
Сумка для осциллографов RIGOL BAG-DS1000 Плата для осциллографов RIGOL DK-DS6000 Логический пробник RIGOL RPL1116 Пробник пассивный RIGOL PVP2350 Пассивный пробник RIGOL PVP3150 Пробник токовый RIGOL RP1002C Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Логический пробник RIGOL RPL1116 Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник дифференциальный RIGOL RP1100D |
Обзорная таблица осциллографов RIGOL
| Характеристики | DS1054Z | DS1074Z Plus | DS1202Z-E | DS1104Z-S Plus | DS1104Z Plus | DS1074Z-S Plus | DS1102Z-E |
| Полоса пропускания | 50 МГц | 70 МГц | 200 МГц | 100 МГц | 100 МГц | 70 МГц | 100 МГц |
| Количество каналов (аналоговых) | 4 | 4 | 2 | 4 | 4 | 4 | 2 |
| Частота дискретизации в реальном времени | 1 Гвыб/с (одноканальный) | ||||||
| Макс. глубина памяти | 12 Мб | 24 Мбит | 24 Мпц | 24 Мбит | 24 Мб | 24 Мбит | 24 Мб |
| Скорость захвата осциллограмм | ≥ 30000 осц./сек | ||||||
| Аппаратная запись в реальном времени | до 60 000 кадров | ||||||
| Декодирование | Parallel, RS232/UART, I2C, SPI | ||||||
| Вертикальное разрешение | 8 бит | ||||||
| Высокое разрешение (макс.) | 12 бит | ||||||
| Пиковое обнаружение | 4 нс | ||||||
Цифровой осциллограф RIGOL DS1074Z Plus: компактная мощность для анализа сигналов
Осциллограф RIGOL DS1074Z Plus — это профессиональный инструмент с 4 аналоговыми каналами, созданный для точного анализа сигналов в реальном времени. Благодаря полосе пропускания 70 МГц и технологии UltraVision, он обеспечивает детализацию даже высокочастотных процессов, что делает его незаменимым в лабораториях, сервисных центрах и образовательных учреждениях.
Ключевые особенности:
- 4 канала — одновременный мониторинг нескольких узлов системы.
- Частота дискретизации до 1 Гвыб/с — фиксация кратковременных аномалий в цепях.
- Глубина памяти 24 Мбит — запись длительных процессов, например, энергопотребления IoT-устройств.
- Декодирование протоколов (I2C, SPI, UART) — поиск ошибок в цифровых шинах.
- Технология UltraVision — скорость захвата 30 000 осциллограмм/с без задержек.
Осциллограф сочетает широкий диапазон измерений (от 1 мВ/дел до 10 В/дел) с высокой точностью. Режим FFT анализирует спектральные помехи, а встроенный частотомер с точностью до 6 знаков упрощает калибровку оборудования. Для разработчиков критична возможность сохранения данных в CSV-формате — это позволяет проводить постобработку в MATLAB или Python.
Пример применения:
При тестировании импульсного блока питания осциллограф фиксирует выбросы напряжения на всех 4 каналах, а технология UltraVision обеспечивает плавное отображение переходных процессов.
RIGOL DS1074Z Plus — это цифровой осциллограф с техническими характеристиками, которые подходят как для образовательных проектов, так и для промышленной электроники. Его 4 канала, 70 МГц полосы и поддержка UltraVision делают его выбором профессионалов.
