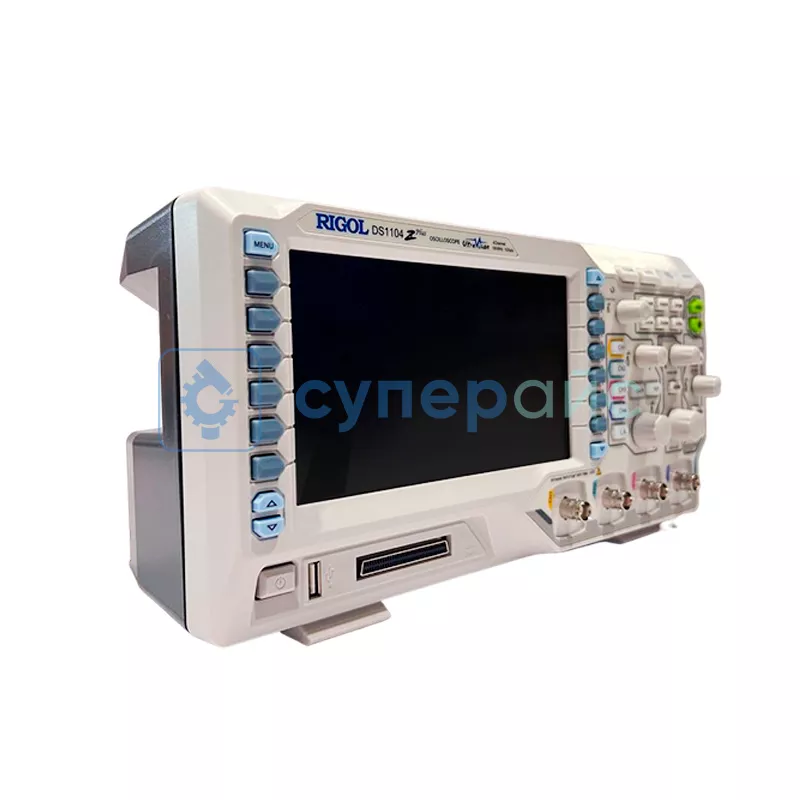

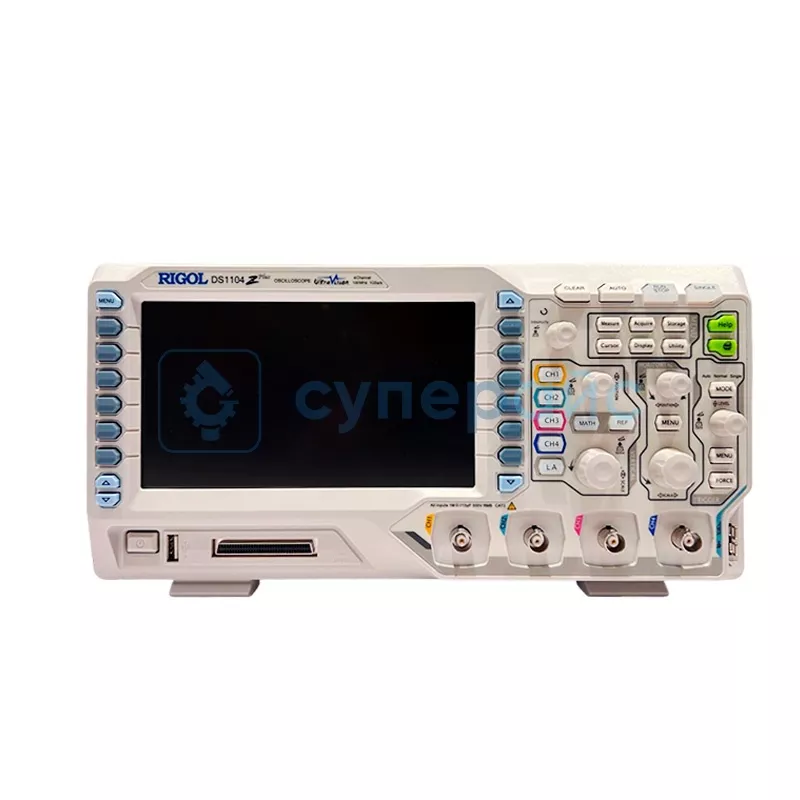

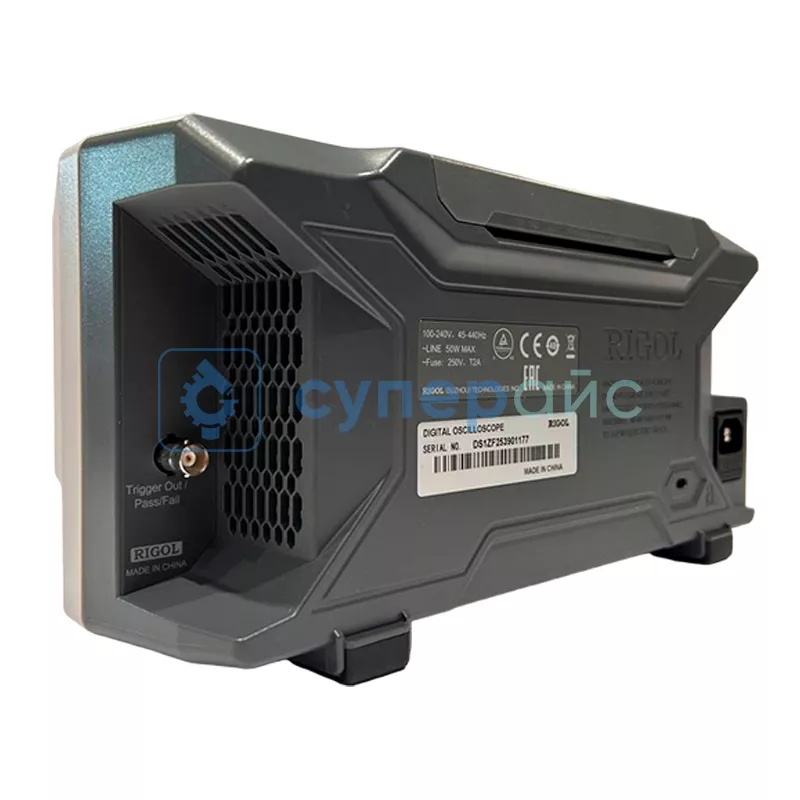

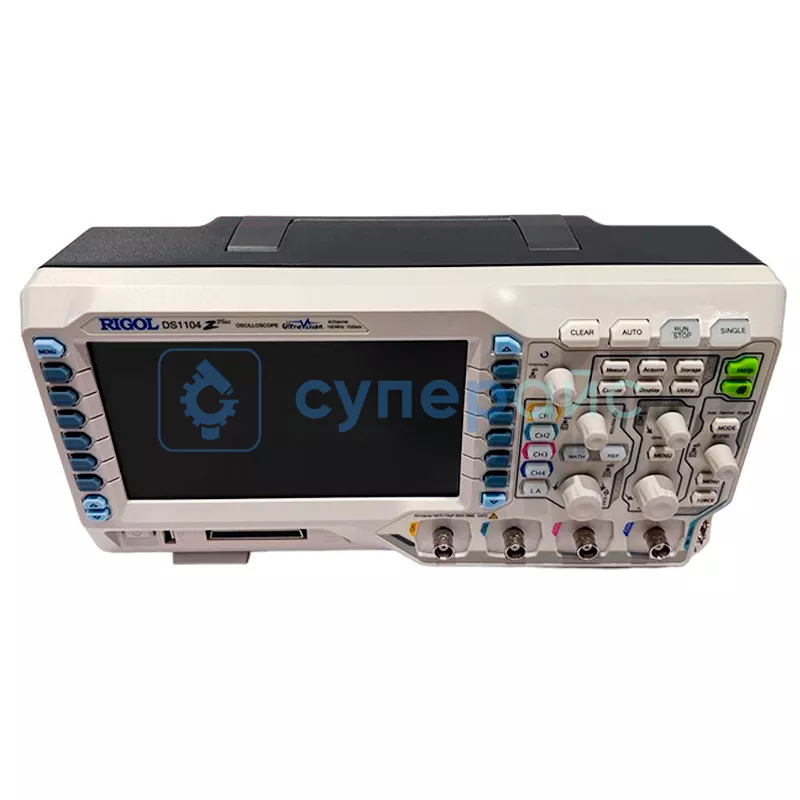

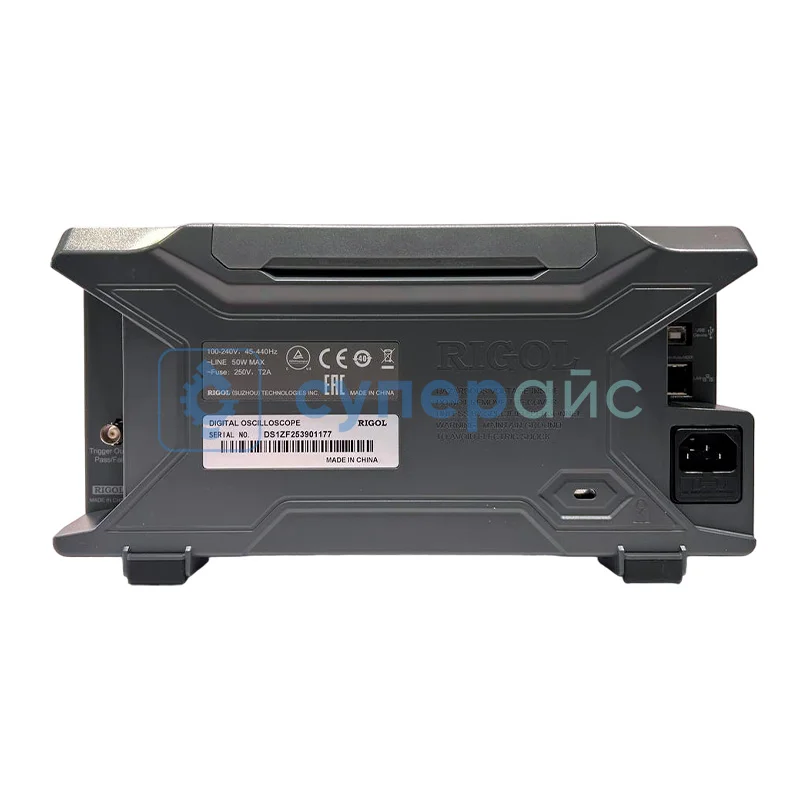

Настольный осциллограф RIGOL DS1104Z Plus
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
64 900 ₽
64 900 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
5712
Модель (серия)
DS1104Z Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1104Z Plus
Артикул (код товара)
5712
Модель (серия)
DS1104Z Plus
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
Parallel
UART
I²C
SPI
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Возм. сохранения осциллограмм
Показать больше
Показать меньше
Описание RIGOL DS1104Z Plus
Технические характеристики RIGOL DS1104Z Plus
| Серия | DS1000Z |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 |
| Обнаружение пика | 4 нс |
| Усреднение | после того, как все каналы завершат N отсчетов одновременно, N может быть равно 2, 4, 8, 16, 32, 64, 128, 256, 512 или 1024 |
| Высокое разрешение | 12 бит |
| Максимальная частота дискретизации в реальном времени |
Аналоговые каналы: 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в трехканальном и четырехканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс |
Аналоговые каналы: 1 МОм ± 1 %, 15 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0,01 X - 1000 Х с шагом 1-2-5 |
| Максимальное входное напряжение |
Аналоговые каналы: 300 Vrms CAT I, 100 Vrms CAT II Переходное перенапряжение: 1000 В |
| Горизонтальная система | |
| Погрешность временной базы | ± 25 ppm |
| Максимальная скорость захвата осциллограмм | 30000 осц./с |
| Скорость записи осциллограмм в реальном времени | 60000 фреймов |
| Размер памяти |
Аналоговые каналы: 24 Мб в одноканальном режиме 12 Мб в двухканальном режиме 6 Мб в трехканальном и четырехканальном режиме |
| Коэффициент развёртки | 5 нс / дел - 50 с / дел |
| Режимы | Y-T, X-Y, Roll |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Время нарастания | <3.5 нс |
| Диапазон вертикального смещения |
1 мВ / дел - 499 мВ / дел, ± 2 В 500 мВ / дел - 10 В / дел, ± 100 В |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Полоса пропускания для однократного сигнала | 100 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Точность смещения постоянного тока | ± 0,1 дел ± 2 мВ ± 1% |
| Изоляция между каналами | > 40 дБ |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, видео (NTSC,PAL,SECAM), рант, окно, шаблон, N фронт, задержка, таймаут, продолжительность, установка/удержание, RS232/UART, I2C, SPI |
| Время задержки | 16 нс - 10 с |
| Диапазон уровня запуска триггера | CH1-CH4: ± 5 деления от центра экрана |
| Чувствительность триггера | 1 дел (< 5 мВ), 0,3 дел (> 5 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1-CH4 |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска | CH1-CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM, 480P, 576P |
| Источник запуска | CH1-CH4 |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1-CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 16 нс ~ 10 с |
| Номер фронта | 1 - 65535 |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по задержке | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по наклону | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1-CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по установке/удержанию | |
| Установка | H, L, X |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1-CH4 |
| Диапазон удержания триггера | 16 нс ~ 1 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по истечению времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник | CH1-CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по продолжительности | |
| Установка | H, L, X |
| Режим запуска | >, <, внутри диапазона <> |
| Источник | CH1-CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| RS232/UART запуск | |
| Полярность | положительная, инвентированная |
| Источник запуска | CH1 - CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps, 230400 bps, 460800 bps, 921600 bps, 1 Mbps |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит |
| I2C запуск | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1-CH4 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 255, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
| Источник запуска | CH1-CH4 |
| Условие | TimeOut, CS |
| Разрядность | 4 бит ~ 32 бит |
| Диапазон удержания триггера | 16 нс ~ 10 нс |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение |
Аналоговый канал: Период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительная скорость, отрицательная частота, задержка 1 → 2, задержка 1 → 2, фаза 1 → 2 , Фаза 1 → 2, Максимум, Минимум, Пиковое пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Верхнее значение, Среднее значение, Нижнее значение, Среднее, Среднеквадратичное значение, Превышение, Предварительная съемка, Площадь, Площадь периода, Периодические средние значения, отклонение |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Шкала для FFT | dB/dBm, Vrms |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Количество шин для декодирования | 2 |
| Шины декодирования | Parallel, RS232/UART, I2C, SPI |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
| Питание | 100-240 В, 45-440 Гц, < 50 Вт |
| Количество цветов | 16000000 |
| Послесвечение | 100 мс, 200 мс, 500 мс, 1 с, 5 с, 10 с, бесконечно |
| Интерфейс передачи данных | USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail) |
| Габариты изделия | 313 х 161 х 122 мм |
| Габариты упаковки | 435 х 250 х 270 мм |
| Вес нетто | 3,2 кг |
| Вес брутто | 4,25 кг |
| Комплектация |
цифровой осциллограф RIGOL DS1104Z Plus - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Сумка для осциллографов RIGOL BAG-DS1000 Логический пробник RIGOL RPL1116 Пробник пассивный RIGOL PVP2350 Пассивный пробник RIGOL PVP3150 Пробник токовый RIGOL RP1002C Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Логический пробник RIGOL RPL1116 Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник дифференциальный RIGOL RP1100D |
Обзорная таблица осциллографов RIGOL
| Характеристики | DS1054Z | DS1074Z Plus | DS1104Z Plus | DS1074Z-S Plus |
| Количество каналов (аналоговых) | 4 | |||
| Полоса пропускания | 50 МГц | 70 МГц | 100 МГц | 70 МГц |
| Частота дискретизации | 1 Гвыб/с | |||
| Глубина памяти | 12 Мбит | 24 Мбит | 12 Мбит | 24 Мбит |
| Декодирование | Parallel | Parallel, RS232 / UART, I2C, SPI | Parallel, RS232 / UART, I2C, SPI | Parallel, RS232 / UART, I2C, SPI |
| Время нарастания | <3,5 нс | |||
| Скорость захвата | ≥ 30000 осц./сек | |||
| Дисплей | 840 x 480 | 800 х 480 | 800 х 480 | 800 х 480 |
| Интерфейсы | USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail) | |||
| Напряжение питание | 100 - 240 В, 50 / 60 / 400 Гц | 100 - 240 В, 45 - 440 Гц | 100 - 240 В, 45 - 440 Гц | 100 - 240 В, 45 - 440 Гц |
Профессиональный осциллограф RIGOL DS1104Z Plus
Осциллограф цифровой RIGOL DS1104Z Plus разработан как настольный измерительный прибор для изучения электрических сигналов и помогает проводить точный анализ при решении задач в электронике, радиотехнике и связи.
Предлагаемый четырехканальный осциллограф может:
- оперативно выполнять захват сигналов;
- измерять амплитуду и частоту;
- анализировать формы импульсов.
Ниже ответим на возможные вопросы об устройстве для тех, кого могла заинтересовать модель.
Что означает частота дискретизации 1 Гвыб/с?
Указанная частота дискретизации обуславливает способность прибора фиксировать кратковременные импульсы с высокой точностью.
Какими преимуществами располагает дисплей этого осциллографа?
Дисплей типа ЖК с подсветкой даёт четкое изображение ключевых параметров работы при любом освещении.
Что подразумевают под глубиной памяти?
Это количество точек данных, которые прибор может хранить при одной регистрации. Большая глубина памяти этой модели будет полезна при анализе длинных сигнальных последовательностей.
В чем преимущество скорости захвата 30000 сигналов в секунду?
Такая скорость захвата помогает обнаруживать редкие события в сигналах. Подойдёт для выявления аномалий, которые трудно зафиксировать на стандартных осциллографах с низкой скоростью захвата.
Области применения DS1104Z Plus:
- тестирование электронных устройств;
- экспериментирование с электроникой в учебных и научных лабораториях;
- сервисное обслуживание электрооборудования.
