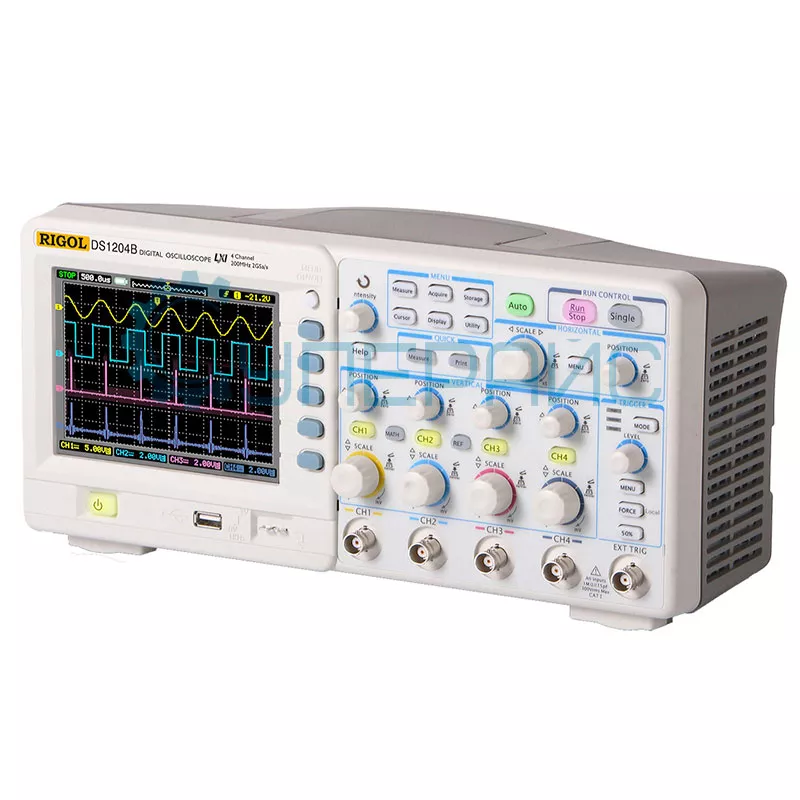

Цифровой осциллограф RIGOL DS1204B
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
262 500 ₽
262 500 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5342
Модель (серия)
DS1204B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1204B
Общие данные
Артикул (код товара)
5342
Производитель (бренд)
Модель (серия)
DS1204B
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 Vrms CAT I, 100 Vrms CAT II
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
18 пФ ± 3 пФ
Максимальное входное напряжение
300 Vrms CAT I, 100 Vrms CAT II
Коэффициенты пробников
0.001Х, 0.01Х, 0.1Х, 1Х, 2Х, 5Х, 10Х, 20Х, 50Х, 100Х, 200Х, 500Х, 1000Х
Количество триггерных входов
4
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц, полный диапазон
Низкочастотный отклик
≤ 5 Гц (на входе BNC)
Точность усиления постоянного тока
± 4%: 2 мВ / дел - 5 мВ / дел
± 3%: 10 мВ / дел - 10 В / дел
± 3%: 10 мВ / дел - 10 В / дел

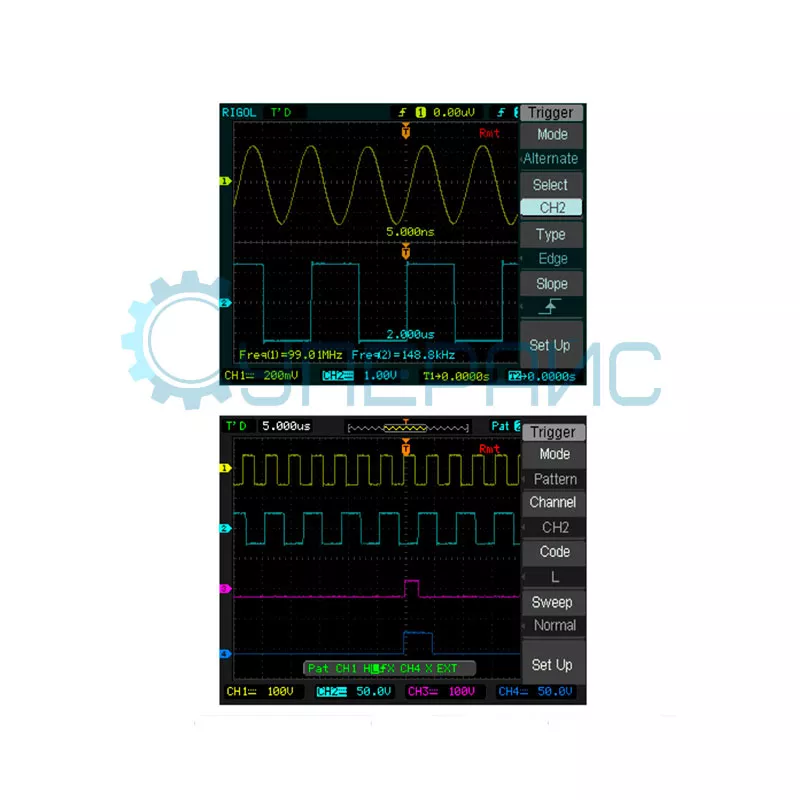

Система синхронизации
Базовые типы триггера
фронт, импульс
Расширенные типы триггера
видео (NTSC,PAL,SECAM), шаблон
Источник триггера
CH1 - CH4
Диапазон удержания триггера
100 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
1 нс / дел - 50 с / дел, 1, 2, 5 шаг
Точность временной базы
± 50 ppm (в любой промежуток времени больше 1 мс)
Интерполяция
sin (х) / х
Система измерения
Автоматические измерения
размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз

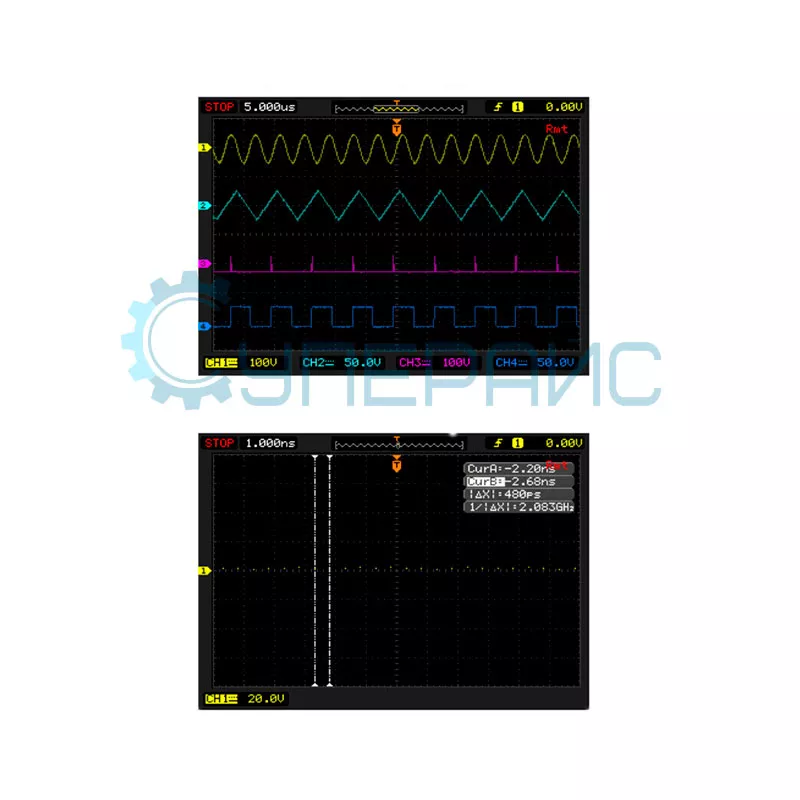

Курсорные измерения
ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ

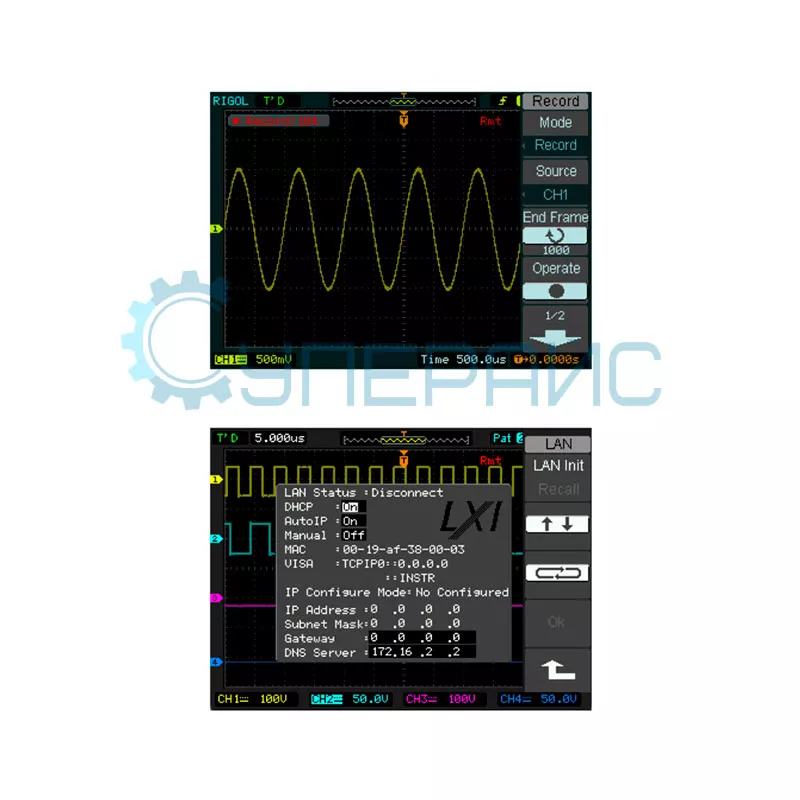

Самописец
Самописец
Декодирование сигналов шин
Нет
Общие характеристики

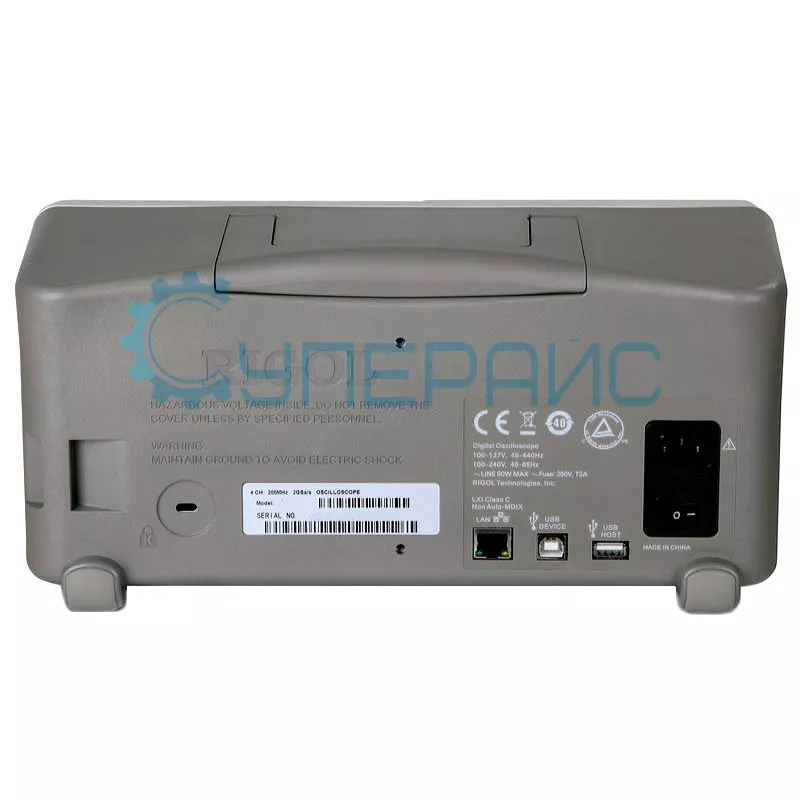

ИПД (Interfaces / Inputs and Outputs)
USB
P/F Out
LXI class C
P/F Out
LXI class C
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0℃ - 40℃

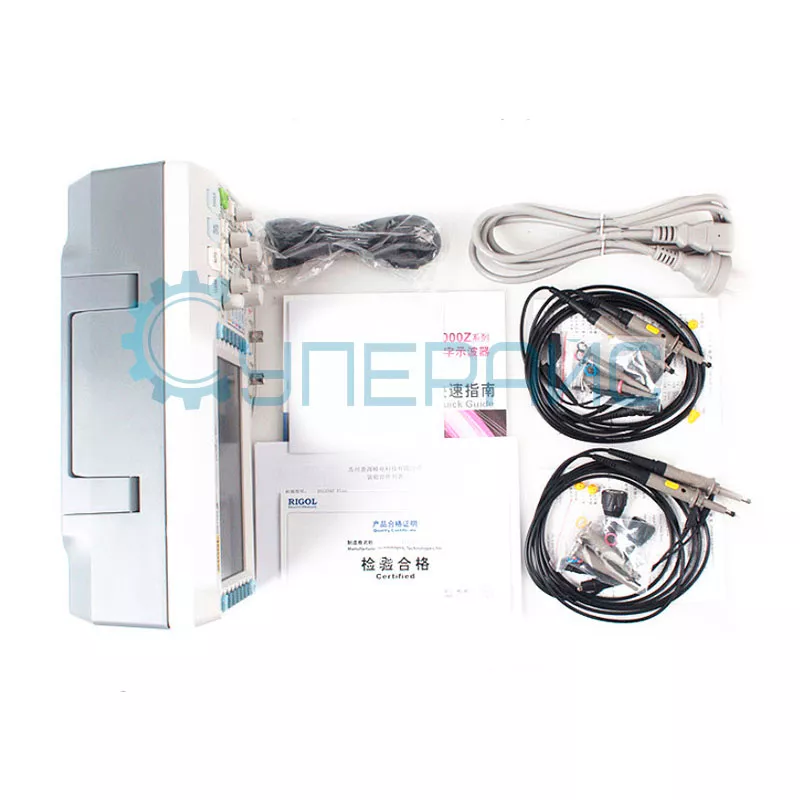

Комплектация
Комплектация
щупы для осциллографа - 4 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
Габариты и вес
Габариты прибора
325 мм х 159 мм х 133 мм
Вес нетто, кг
3
Описание RIGOL DS1204B
ВНИМАНИЕ! Производство цифрового осциллографа RIGOL DS1204B ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Запоминающий осциллограф RIGOL MSO2202A
Документация и ПО RIGOL DS1204B
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифрового настольного осциллографа RIGOL DS1204B серии DS1000B
Язык:
Английский
Размер и тип:
3.83 МБ,
PDF
Спецификация для цифрового настольного осциллографа RIGOL DS1204B серии DS1000B
Язык:
Английский
Размер и тип:
216 КБ,
PDF
Руководство по программированию настольного осциллографа RIGOL DS1204B серии DS1000B
Язык:
Английский
Размер и тип:
862 КБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Sigma настольного осциллографа RIGOL DS1204B серии DS1000B
Язык:
Английский
Размер и тип:
9.78 МБ,
RAR
RAR
Программное обеспечение Ultrascope для настольного осциллографа RIGOL DS1204B
Язык:
Английский
Размер и тип:
15.3 МБ,
RAR
RAR
Показать больше
Показать меньше
