Осциллограф настольный цифровой RIGOL MSO8104 (4 канала, 1 ГГц)
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL MSO8104
Общие данные
Основные характеристики
Общие характеристики
USB type B
LAN
HDMI
Телекоммуникации
Обучение и научные исследования
Вертикальная система
Встроенные функции и опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
Описание RIGOL MSO8104
Технические характеристики RIGOL MSO8104
| Серия | MSO8000 |
| Полоса пропускания |
1 ГГц (50 Ом, -3 дБ) 500 МГц (1 МОм. -3 дБ) |
| Количество аналоговых каналов | 4 |
| Количество цифровых каналов | 16 (требуется пробник RPL2316) |
| Частота дискретизации |
10 ГВыб / с в одноканальном режиме 5 ГВыб / с в двухканальном и трехканальном режиме 2,5 ГВыб / с в четырехканальном режиме |
| Глубина памяти | 500 Мб (250 Мб - два канала; 125 Мб - четыре канала) |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм ± 1 %, 50 Ом ± 1 %; 19 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.0001X, 0.0002X, 0.0005X, 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
| Максимальное входное напряжение | 300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом) |
| Скорость захвата осциллограмм | ≥ 600000 осц./с |
| Горизонтальная система | |
| Погрешность временной базы | ± 2 ppm |
| Коэффициент развёртки | 0,5 нс / дел - 1 кс / дел |
| Режимы | YT, XY, SCAN, ROLL |
| Вертикальная система | |
| Вертикальное разрешение |
8 бит |
| Вертикальная развёртка |
1 мВ / дел - 10 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
| Время нарастания | ≤ 350 пс |
| Диапазон вертикального смещения |
1 МОм: 1 мВ / дел - 50 мВ / дел, ± 1 В 51 мВ / дел - 260 В / дел, ± 30 В 265 В / дел - 10 В / дел, ± 100 В 50 Ом: 1 мВ / дел - 100 мВ / дел, ± 1 В 102 мВ / дел - 1 В / дел, ± 4 В |
| Динамический диапазон | ± 5 дел |
| Точность усиления постоянного тока | ± 2% |
| Точность смещения постоянного тока |
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Система синхронизации | |
| Источник триггера | CH1 - CH4, EXT, AC Line |
| Режимы триггера | фронт, импульс, видео, наклон, рант, окно, паттерн, продолжительность, истечение времени, задержка, удержание, N фронт; (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553) |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера |
± 5 деления от центра экрана (внутренний) ± 8 (внешний) |
| Чувствительность триггера | 1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4, EXT, AC Line |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска |
CH1 - CH4 |
| Запуск по наклону | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска | CH1 - CH4 |
| Время удержания | 800 пс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL/SECAM, 480P, 576P |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 16 нс - 10 с |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник | CH1 - CH4 |
| Запуск по задержке | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по удержанию | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 1 с |
| Запуск по продолжительности | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 1 с |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, площадь, площадь периода и Std Dev, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительный счетчик импульсов, отрицательный счетчик импульсов, счетчик нарастающих фронтов, счетчик падающих фронтов, Tvmax, Tvmin, положительная и отрицательная скорость нарастания, задержка (A ↑ - B ↑), задержка (A ↑ - B ↓), задержка (A ↓ - B ↑), задержка (A ↓ - B ↓ ), фаза (A ↑ - B ↑), фаза (A ↑ - B ↓), фаза (A ↓ - B ↑), фаза (A ↓ - B ↓) |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC, AC |
| Разрешение | 3 бита |
| Частотомер | |
| Источник | CH1 - CH4, EXT |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 6 бит |
| Общие характеристики | |
|
Тип дисплея |
10.1 дюймов TFT LCD, 1024 х 600 |
|
Питание |
100-240 В, 45-440 Гц, < 200 Вт |
| Предохранитель | 250 В, Т, 3.15 А |
| Декодирование сигналов шин | Parallel, (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: CAN, LIN, SPI, I²C, UART, FlexRay, I²S, MIL-STD-1553) |
| Интерфейс передачи данных | USB, LAN, HDMI |
| Габариты изделия | 410 х 224 х 135 мм |
| Габариты упаковки | 510 x 380 x 345 мм |
| Вес нетто | 4 кг |
| Вес брутто | 8,45 кг |
| Комплектация |
цифровой осциллограф RIGOL MSO8104 - 1 шт пассивные пробники RP3500A (500 МГц) - 4 шт пассивные пробники RP6150A (1,5 ГГц) - 2 шт кабель питания - 1 шт USB кабель - 1 шт |
| Совместимость |
Дифференциальный активный пробник RIGOL PVA7250 Плата для осциллографов RIGOL DK-DS6000 Пробник осциллографический дифференциальный активный RIGOL RP7080 Пробник токовый RIGOL RP1002C Токовый пробник RIGOL PCA1030 Пробник токовый RIGOL PCA1150 Токовый пробник RIGOL PCA2030 Пассивный пробник RIGOL PVP3150 Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пассивный пробник RIGOL RP3500A Пробник осциллографический RIGOL RP5600A Пробник RIGOL RP6150A Пробник активный RIGOL RP7080S Дифференциальный пробник RIGOL RP7150 Активный пробник RIGOL RP7150S Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник дифференциальный RIGOL RP1100D |

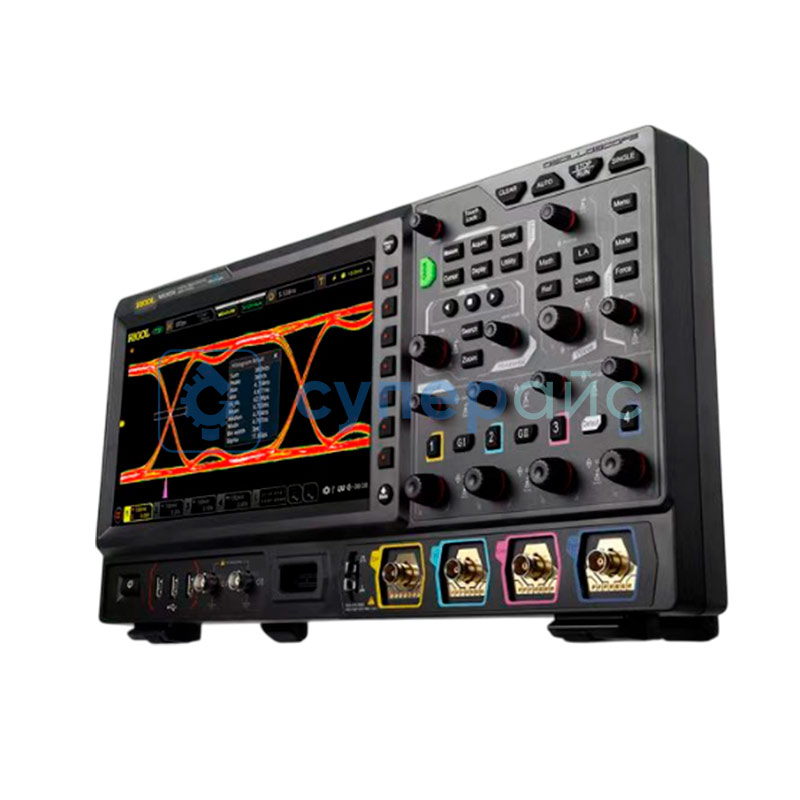

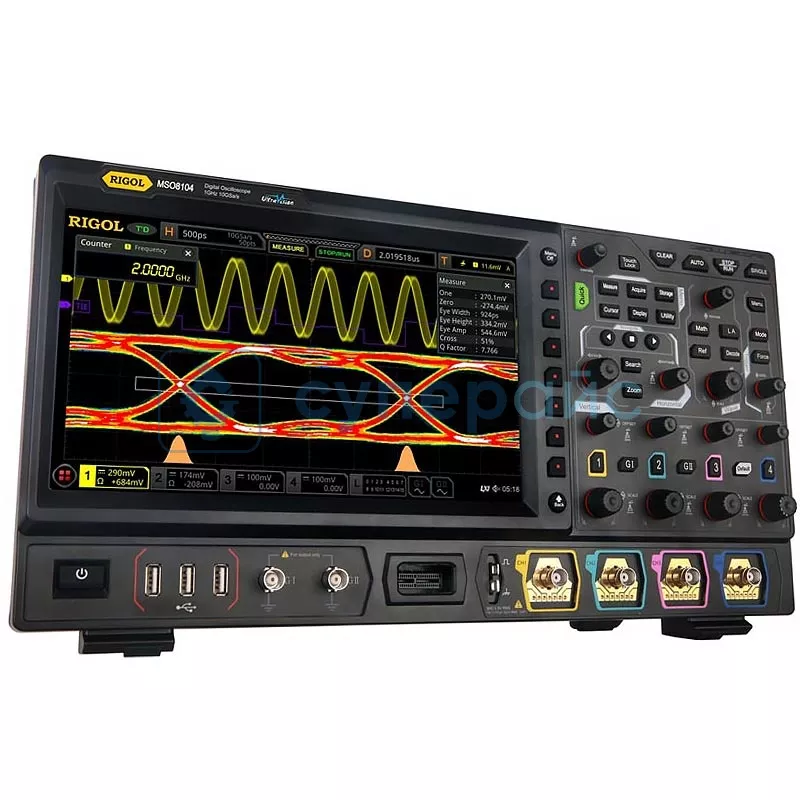

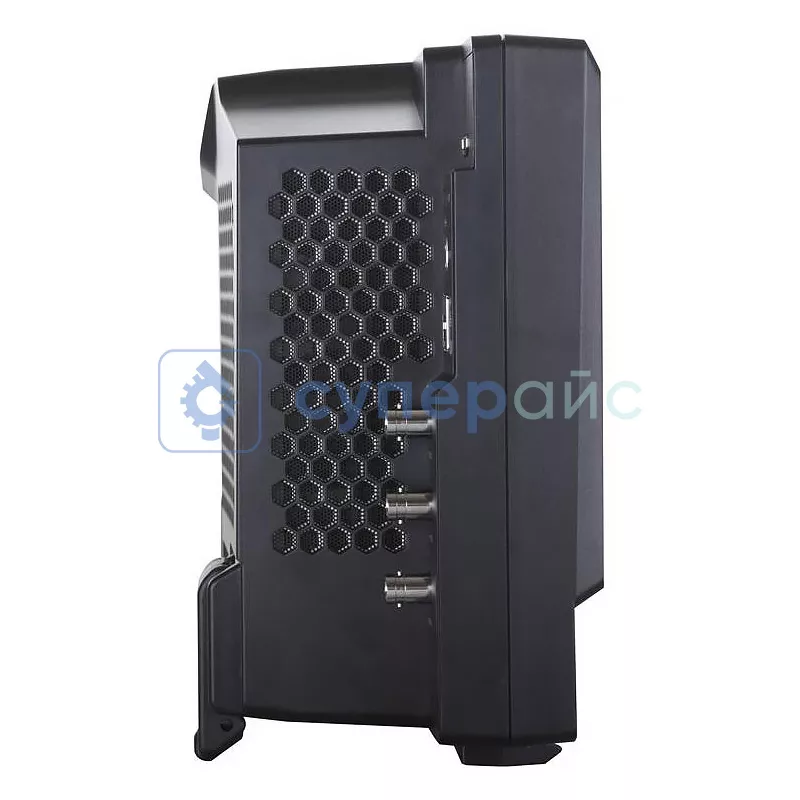

Четырёхканальный осциллограф RIGOL MSO8104
Запоминающий осциллограф, предназначенный для сложных и профессиональных измерений. Поддержка до 4 аналоговых каналов с полосой пропускания 1 ГГц, что позволяет захватывать и анализировать высокочастотные сигналы. Частота дискретизации достигает 10 ГВыб/с в одноканальном режиме, предлагая высокий уровень детализации сигналов и точное отображение даже самых быстрых импульсов.
Устройство имеет функцию записи, которая сохраняет до 500 Мб данных. Система дискретизации и запоминающая глубина памяти обеспечивают быструю скорость захвата — до 600000 осциллограмм в секунду, что позволяет не пропускать события в работе системы.
Вертикальное разрешение осциллографа составляет 8 бит, с диапазоном 1 мВ до 10 В на деление при входном импедансе 1 МОм. Это позволяет устройству работать как с маломощными сигналами, так и с более высокими напряжениями. Устройство также оснащено возможностью синхронизации по нескольким типам триггеров, включая запуск по фронту, импульсу, наклону и даже по видео сигналу.
Встроенные вольтметр и частотомер позволяют проводить автоматические измерения параметров напряжения, частоты, периода, времени нарастания и спада сигнала. Эти функции помогают оперативно оценивать поведение сигнала без необходимости ручного анализа. Устройство поддерживает до 36 различных автоматических измерений, что значительно упрощает работу пользователя.

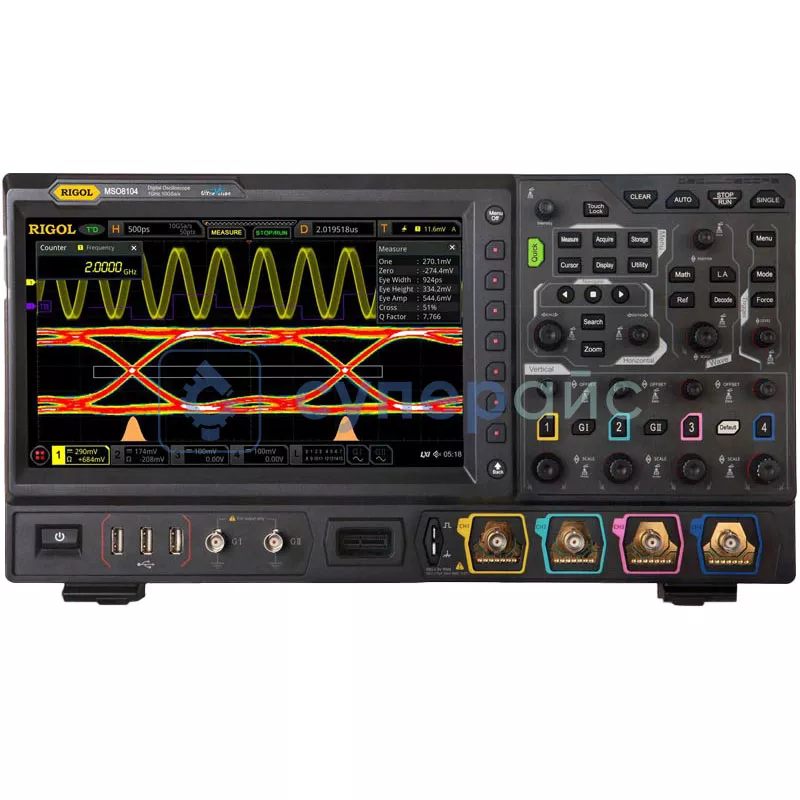

Осциллограф компании RIGOL имеет 10,1-дюймовый сенсорный TFT-дисплей с разрешением 1024x600, отображающий осциллограммы и измерения. Экран поддерживает функции масштабирования и прокрутки, позволяя детально рассматривать захваченные сигналы.
Осциллограф поддерживает математические операции сигналов, а также быстрые преобразования Фурье (FFT), что позволяет анализировать сигналы как во временной, так и в частотной области.

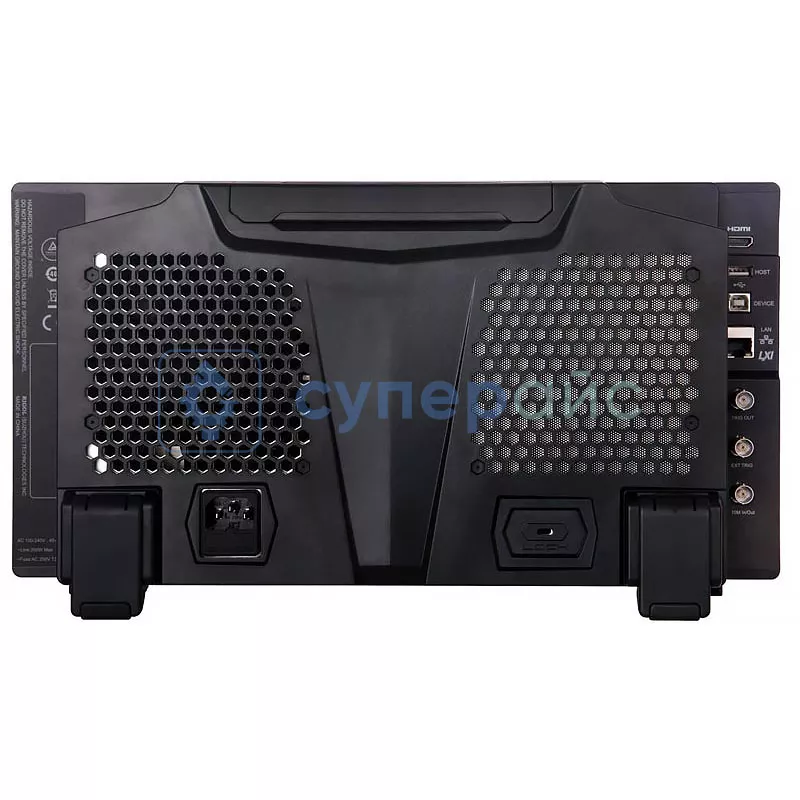

Цифровой запоминающий осциллограф MSO8104 имеет интерфейсы передачи информации USB, LAN, а также HDMI, что позволяет легко подключаться к компьютеру для дальнейшего анализа или хранения данных. Декодирование сигналов шин включает такие протоколы, как CAN, SPI и другие, что делает прибор незаменимым инструментом при работе с автомобильной или промышленной электроникой.
Компактные размеры и вес устройства, а также технические характеристики делают его незаменимым для использования в лабораториях и в производственных условиях.
