Настольный осциллограф OWON SDS5032EV с VGA выходом (2 канала, 30 МГц)
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON SDS5032EV
Частотомер
Описание OWON SDS5032EV
Технические характеристики OWON SDS5032EV
| Серия | SDS-E (Smart DS-E) |
| Полоса пропускания | 30 МГц |
| Количество каналов | 2 + 1 внешний |
| Максимальная частота дискретизации в реальном времени |
500 МВыб/с в одноканальном режиме 250 МВыб/с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Ограничение полосы пропускания | 20 МГц |
| Канал-канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 10K |
| Коэффициент развёртки | 5 нс/дел - 100 с/дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации |
5 Выб/с - 500 МВыб/с в одноканальном режиме 5 Выб/с - 250 МВыб/с в двухканальном режиме |
| Точность | ± 100 ppm |
|
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ/дел - 5 В/дел |
| Время нарастания | < 11 нс |
| Смещение | ± 10 дел |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, альтернативный |
| Диапазон уровня запуска триггера | CH1 ~ CH2: ± 6 деления от центра экрана |
| EXT: ± 600 мВ | |
| EXT/5: ± 3 В | |
| Точность уровня триггера | CH1 ~ CH2: ± 0,3 дел |
| EXT: ± (6 % от настройки + 70 мВ) | |
| EXT/5: ± (6 % от настройки + 200 мВ) | |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Чувствительность | 0,3 дел |
|
Запуск по длительности импульса |
|
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, = |
| отрицательный наклон >, <, = | |
| Диапазон удержания триггера | 24 нс ~ 10 с |
| Запуск по альтернативе | |
| CH1 | фронт, импульс, видео, наклон |
| CH2 | фронт, импульс, видео, наклон |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔV разница во времени между курсорами ΔT |
| Автоматическое измерение | Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B , Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase. |
| Математические функции | +, -, *, / FFT |
| Хранение сигналов | 15 форм сигналов |
| Частота | прямоугольная волна 1 кГц |
| Общие характеристики | |
| Тип дисплея | 8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов |
| Питание | 100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Рабочая температура | 0 - 40 °С |
| Температура хранения | -20 - 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB, LAN, VGA |
| Метод охлаждения | естественная конвекция |
| Габариты | 348 х 170 х 78 мм |
| Вес нетто | 1,5 кг |
| Комплектация |

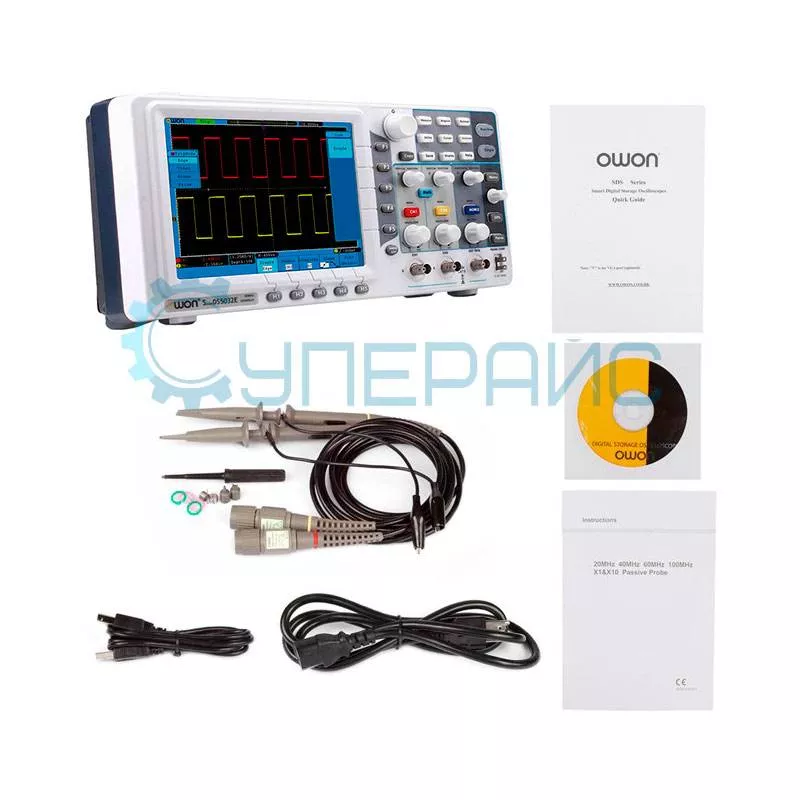

цифровой осциллограф OWON SDS5032EV - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
Осциллограф OWON SDS5032EV с VGA выходом

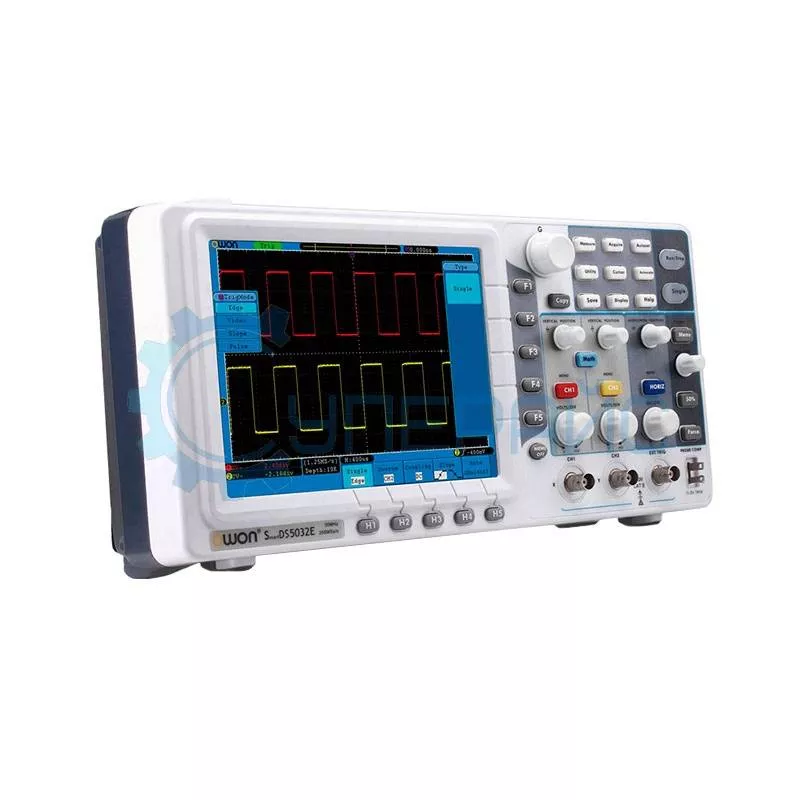

Цифровой осциллограф OWON SDS5032EV оснащен 8-дюймовым TFT-дисплеем типа LCD. Прибор имеет 2 аналоговых канала и 1 внешний. Полоса пропускания составляет 30 МГц. Частота дискретизации достигает 500 МВыб/с при работе с одним каналом. Размер памяти составляет 10K точек. Вертикальное разрешение равняется 8 бит.
Функциональные возможности

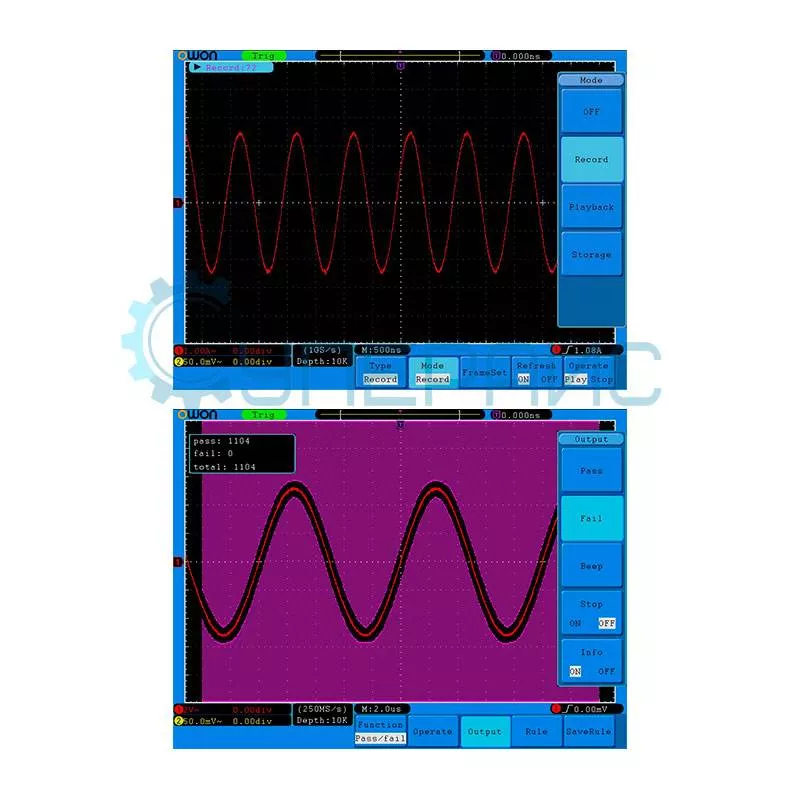

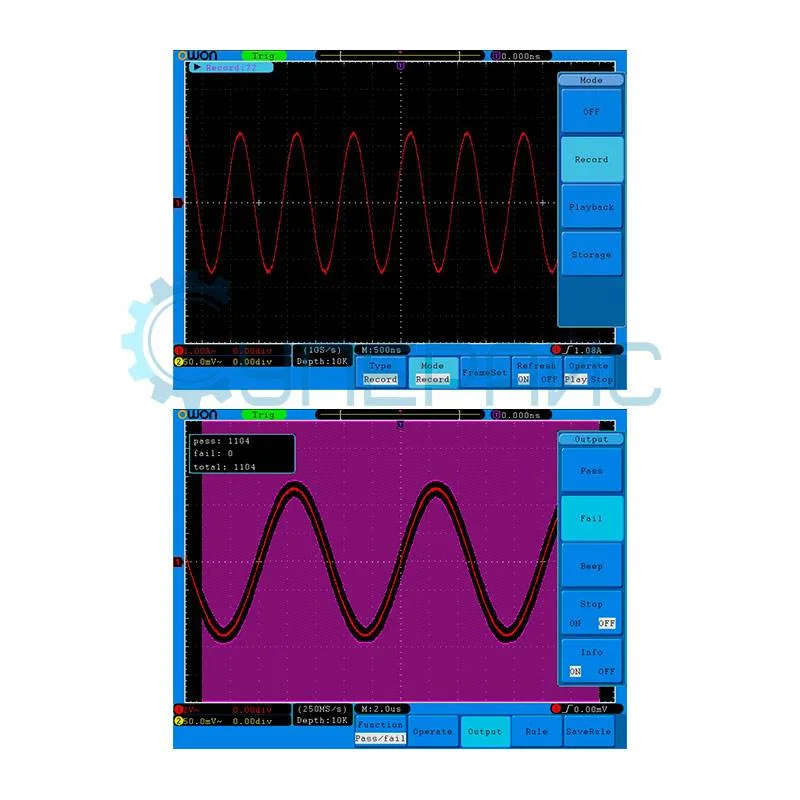

Этот настольный осциллограф поддерживает математические функции, включая быстрое преобразование Фурье (FFT). Анализ спектра сигналов становится более точным благодаря встроенным алгоритмам обработки. Прибор может использоваться, например, для исследования аналоговых цепей, отладки цифровых устройств, измерения параметров сигналов.

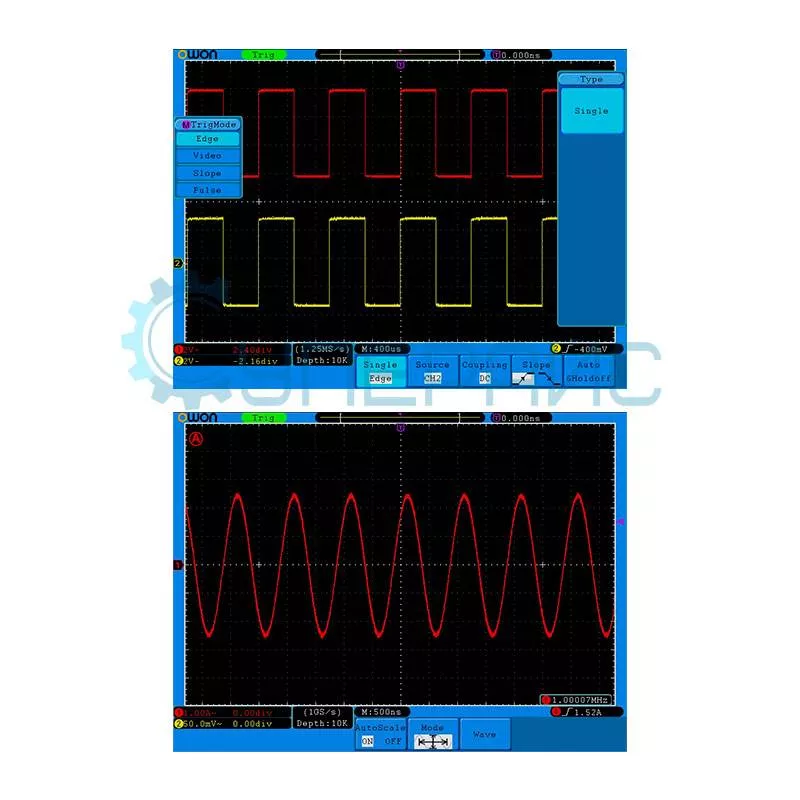

Среди доступных режимов синхронизации:
- фронт сигнала;
- импульсная синхронизация;
- видеосигналы;
- альтернативные режимы триггера.
Подключение к внешним устройствам

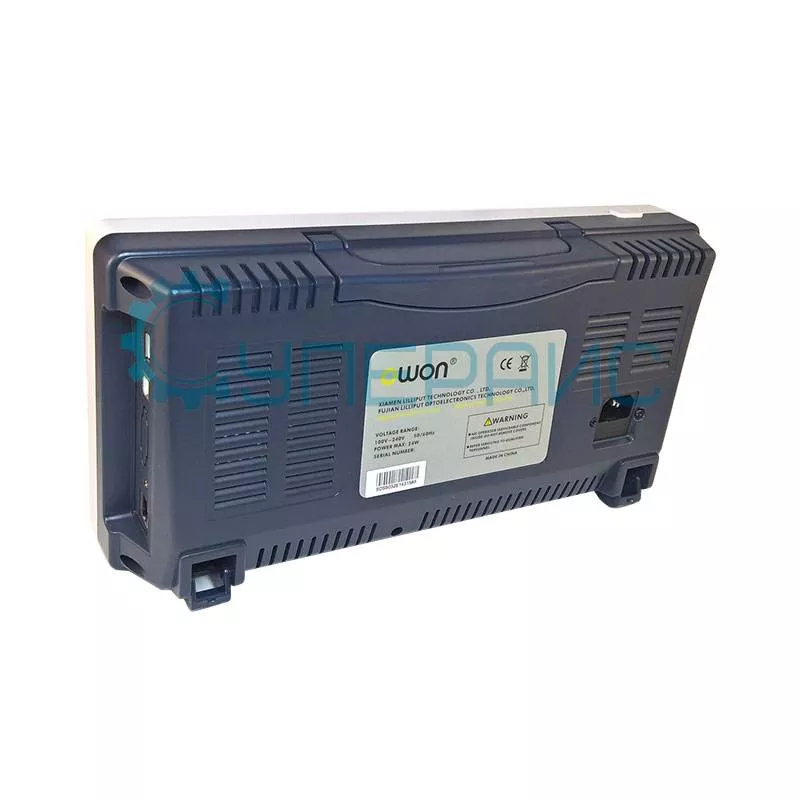

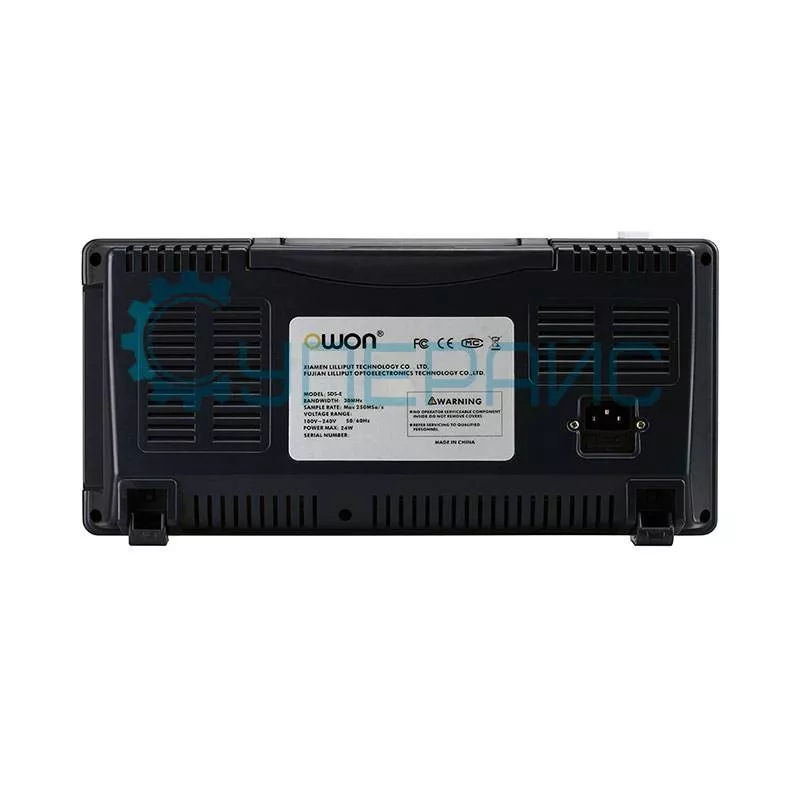

Осциллограф оборудован несколькими разъёмами для обмена информацией с внешними устройствами.
Пользователю доступны следующие виды интерфейса подключения:
- USB-порт (упрощает сохранение результатов измерений);
- LAN-подключение (предоставляет доступ к удаленному управлению);

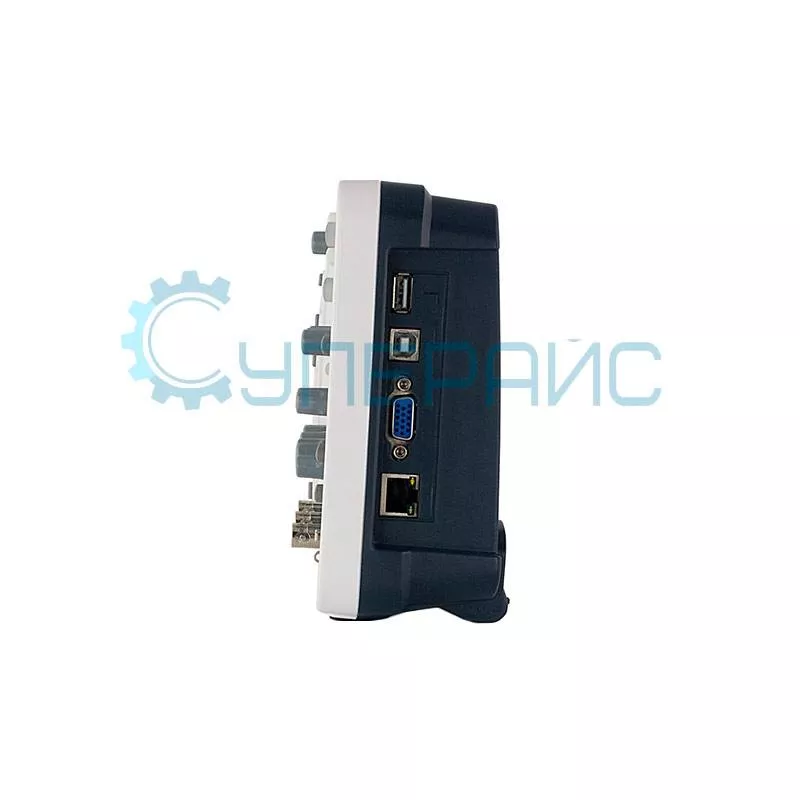

- VGA-выход (отображение информации на внешних мониторах).
Конструктивные особенности модели
Небольшие габариты делают предлагаемый осциллограф удобным для переноски. Вес нетто составляет 1,5 кг. Легкость конструкции сочетается с устойчивостью ввиду наличия опор.
Области возможного применения SDS5032EV
Такие осциллографы находят применение в самых разных сферах. Прибор подходит для обучения основам электроники и профессиональной диагностики электронных схем. В технических учебных заведениях такие приборы используют для практических занятий. В сервисных мастерских - для диагностики бытовой техники, компьютерного оборудования. Инженеры применяют их для разработки электронных устройств, тестирования прототипов, радиолюбители - при работе с самодельными схемами.
