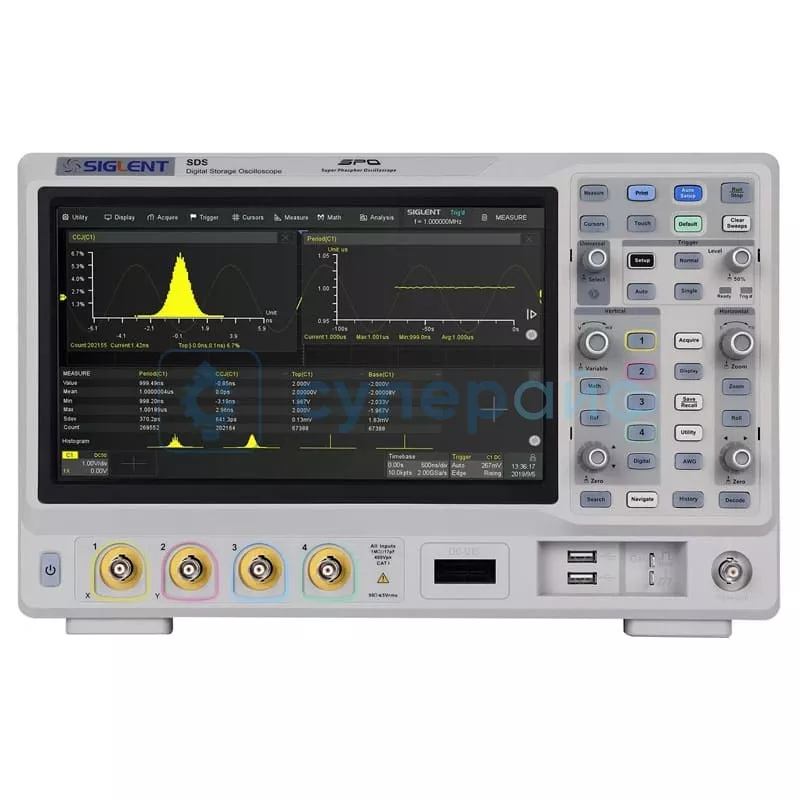

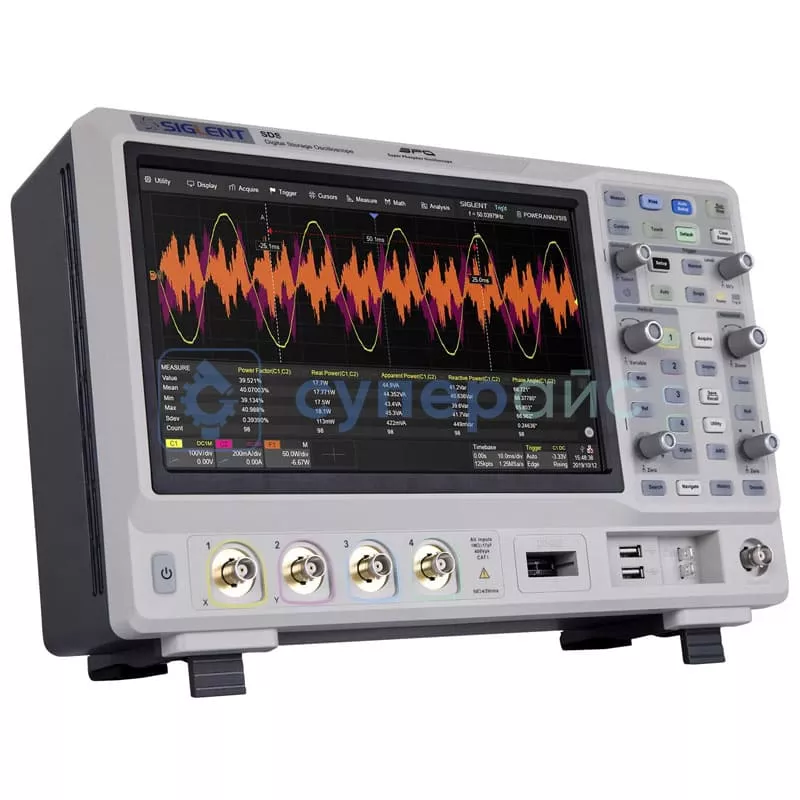

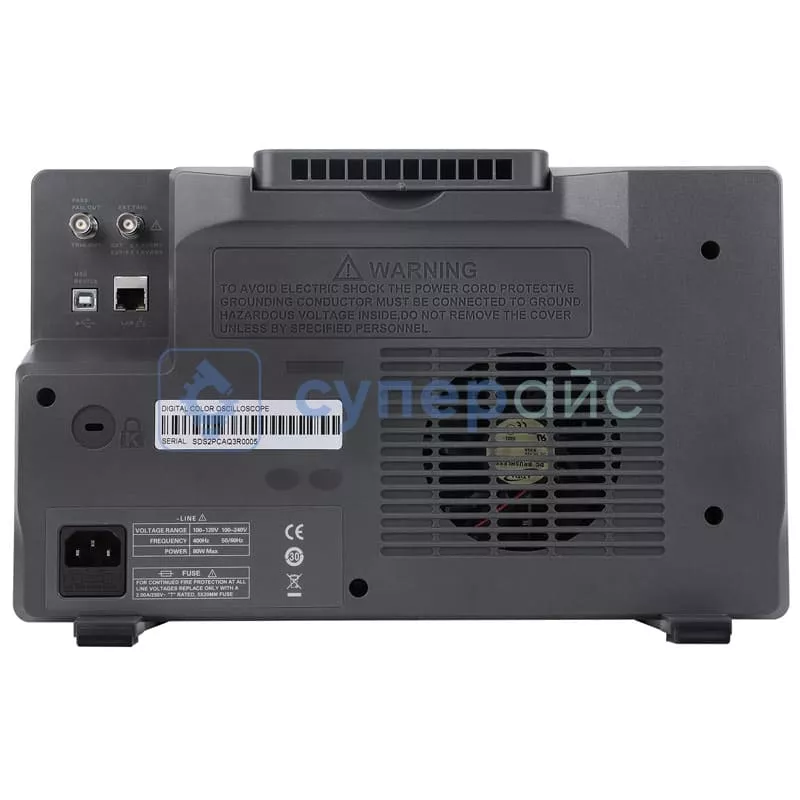

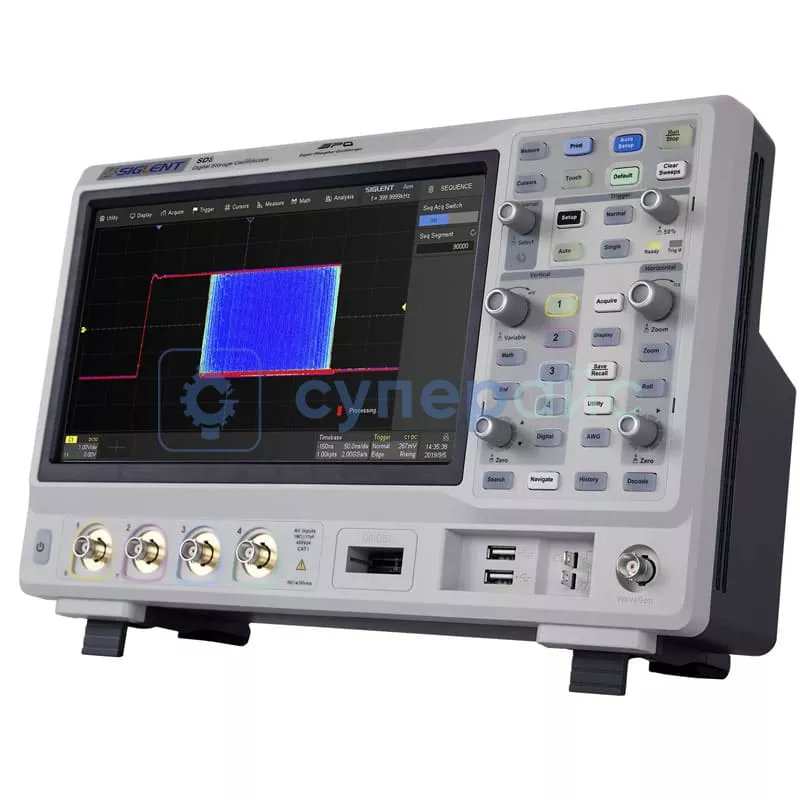

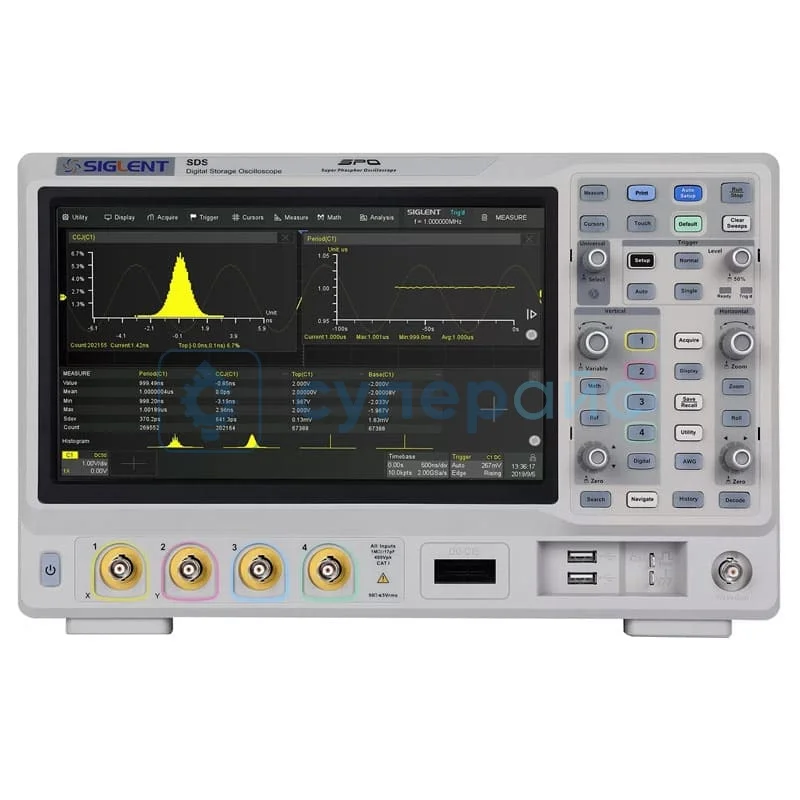

Цифровой четырехканальный осциллограф Siglent SDS2104X Plus
251 820 ₽
251 820 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27397
Модель (серия)
SDS2104X Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDS2104X Plus
Артикул (код товара)
27397
Модель (серия)
SDS2104X Plus
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Вес (кг)
5,4
Сложность
2
Показать больше
Показать меньше
Описание Siglent SDS2104X Plus
Технические характеристики Siglent SDS2104X Plus
| Количество каналов | 4 |
| Количество цифровых каналов | 16 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 2000 Мвыб / с |
| Глубина памяти | 200 Мбит / c |
| Время нарастания | 3,5 нс |
| Типы триггеров | край, наклон, импульс, окно, рант, интервал, выпадение, шаблон, видео и последовательный |
| Пиковое обнаружение | 1 нс |
| Декодирование сигналов шин | I2C, SPI, UART, CAN, LIN |
| Интерполяция формы волны | Sin (x) / x |
| Интеллектуальный триггер | есть |
| Последовательный запуск и декодер шины | есть |
| Скорость захвата формы волны | 120 000 wfm/s (нормальный режим), 500 000 wfm/s (последовательный режим) |
| 10 типов сочетаний клавиш с одной кнопкой | есть |
| Поддержка автоматической настройки | есть |
| Режим сегментированного сбора данных (последовательности) | есть |
| Функция записи истории формы сигнала | есть |
| Функция автоматического измерения по 50 параметрам | есть |
| Высокоскоростная аппаратная функция Pass/Fail | есть |
| Поддерживает команды удаленного управления SCPI | есть |
| Поддерживает веб-управление и виртуальную панель управления | есть |
| Входные параметры | |
| Сопротивление |
DC1 МОм: (1 MОм ± 2 %) || (17 pF ± 2pF) DC50 Ом: 50 Ом ± 1 % |
| Максимальное входное напряжение | 1 МОм ≤400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц 50 Ом ≤5 Вср.кв., ±10 В пик |
| Изоляция канала | DC - Max BW: > 40 дБ |
| Ослабитель зонда | 1X, 10X, 100X, пользовательский |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 100 МГц |
| Вертикальное разрешение | 8-битный, 10-битный режим (с типичной полосой пропускания 100 МГц) |
| Вертикальная шкала (зонд 1 X) |
1 МОм: 500 мкВ/дел – 10 В/дел 50 Ом: 500 мкВ/дел – 1 В/дел |
| Диапазон смещения (зонд 1 X) |
500 мкВ/дел ~ 100 мВ/дел: ± 2 В 102 мВ/дел ~ 1 В/дел: ±20 В 1,02 В/дел ~ 10 В/дел: ±200 В |
| Ограничение пропускной способности |
20 МГц (-0, +20%) 200 МГц (-0, +20%) |
| Равномерность полосы пропускания |
10 кГц ~ BW/10: ±0,5 дБ BW/10 ~ BW/3: ±0,8 дБ BW/3 ~ BW2/3: +1,0 дБ, -1,2 дБ BW2/3 ~ BW: +2,0 дБ, -2,5 дБ |
| Низкочастотный отклик (AC -3 дБ) | ≤ 5 Гц (на входе BNC) |
| SFDR, включая гармоники | ≥ 40 дБ |
| Точность усиления постоянного тока | ≤ 3,0% |
| Точность смещения | ±(1,5%*смещение+1,5%*полная шкала+1 мВ) |
| Время подъема | типичное значение 1 нс |
| Перерегулирование (импульс 500 пс) | < 12 % |
| Горизонтальная система | |
| Масштаб временной развертки |
1 нс/дел – 1000 с/дел 0,5 нс/дел – 1000 с/дел при установленной опции полосы пропускания 500 МГц |
| Перекос канала | < 100 пс |
| Оценка интенсивности | 256 уровней |
| Формат отображения | YT, XY, Roll (≥ 50 мс/дел) |
| Горизонтальный диапазон | 10 div |
| Точность временной базы | ± 1 ppm начальный; ±1 ppm 1-й год старения; ±3,5 ppm 10-летний старения |
| Режим сканирования | 50 мс / дел ~ 100 с / дел |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный |
| Диапазон уровня триггера |
внутренний: ± 4,1 дел от центра экрана внешний: ± 0,61 В EXT/5: ± 3,05 В |
| Диапазон удержания | 8 нс 〜 30 с (шаг 8 нс) |
| Точность (типичная) |
внутренний: ±0,2 дел. внешний: ±0,3 дел. |
| Джиттер | < 200 пс |
| Чувствительность триггера |
> 10 мВ/дел: ±0,26 дел. ±0,33 дел. 5 мВ/дел~10 мВ/дел: ±0,26 дел. ±0,33 дел. ≤ 2 мВ/дел: ±0,5 дел. ±0,5 дел. |
| Смещение триггера |
предварительный запуск: 0 ‒ 100 % задержка памяти запуска: от 0 до 5000 дел. |
| Краевой триггер | |
| Уклон | подъём, падение, подъём и падение |
| Источник | все каналы / EXT / (EXT/5) / линия переменного тока / D0~D15 |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Импульсный триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Условие срабатывания триггера | линия, поле |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | все каналы |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | все каналы |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Сигнал | SCL，SDA |
| Адрес | 7 бит, 10 бит |
| Декодированные кадры (макс.) | 2000 |
| SPI-триггер | |
| Сигнал | CLK，MISO，MOSI，CS |
| Выбор края | подъем, падение |
| Выбор чипа | активный высокий, активный низкий, тайм-аут часов |
| Порядок бит | младший бит, старший бит |
| Декодированные кадры (макс.) | 15,000 |
| Триггер UART | |
| Сигнал | RX / TX |
| Ширина данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Проверка четности | нет, нечетный, четный, марк, пробел |
| Стоп-бит | 1 бит, 1,5 бит, 2 бита |
| Уровень холостого хода | низкий, высокий |
| Порядок бит | младший бит, старший бит |
| Декодированные кадры (макс.) | 15,000 |
| Триггер LIN | |
| Версия | 1.3, 2.0 |
| Скорость передачи данных | 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский |
| Декодированные кадры (макс.) | 3000 |
| Автоматическое измерение | |
| Источник | все каналы, D0~D15, F1~F2, ссылка, история, Z1~Z4 |
| Режимы | простой, продвинутый |
| Диапазон | экран, ворота |
| Вертикальный | Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger |
| Горизонтальный | Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter |
| Разнообразный | +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute, Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope |
| Задержка | Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, tsu@R, tsu@F, th@R, th@F |
| Статистика | Current, Mean, Min, Max, Sdev, Count, Histogram, Trend, Track |
| Курсор | |
| Источник | CH1~CH4, D0~D15, математика, ссылка |
| Тип |
ручной: время X1, X2, (X1-X2), (1/ΔT) напряжение/ток: Y1, Y2, (Y1-Y2) Трек: время X1, X2, (X1-X2) измерение: указывает измерение определенного параметра |
| Математические функции | |
| Операция | + , - , * , / , БПФ , d/dt , ∫ dt , √ |
| БПФ |
длина: 2, 1, 512, 256, 128, 64, 32, 16, 8, 4, 2. jкно: прямоугольное, блэкмана, Хеннинга, хэмминга, плоское дисплей: полный экран, разделенный, эксклюзивный режим: нормальный, максимальное удержание, среднее инструменты: пики, маркеры |
| БПФ-дисплей | полный экран, разделенный, эксклюзивный |
| Поиск | |
| Событие | край, наклон, импульс, интервал, рант |
| Номер события |
YT: 700 ROLL: без ограничений остановка после ROLL: 700 |
| Навигация | |
| Тип | поиск события, времени, истории кадра |
| Тест на маску | |
| Источник | все каналы |
| Создание маски | авто (создать маску), настраиваемый (редактор масок) |
| Скорость теста маски | до 80 000 кадров/с |
| График Боде | |
| Источник | все каналы |
| Поддерживаемый сигнал |
SAG1021I (Подключение: USB) генераторы сигналов серии SDG (подключение: USB, LAN) |
| Тип развертки | простой, разноуровневый |
| Частота |
режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц |
| Мера | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе |
| Цифровые каналы | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Глубина памяти | 10 Мбит/с |
| Мин. ширина обнаруживаемого пульса | 3,3 нс |
| Уровень группы | Д0 ~ Д7, Д8 ~ Д15 |
| Диапазон уровней | - 8 В ~ 8 В |
| Тип логики | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom |
| Характеристики дисплея | |
| Тип дисплея | 10,1-дюймовый TFT LCD с емкостным сенсорным экраном |
| Разрешение дисплея | 1024 х 600 пикселей |
| Контрастность | 500 : 1 |
| Подсветка | 500 нит |
| Общие характеристики | |
| Интерфейс | USB Host, USB Device (USBTMC), LAN VXI-11/Telnet/Socket, Pass/Fail, Trigger Out |
| Температура |
рабочая: 0 〜 +40 ℃ нерабочая: -20 〜 60 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания | 100 〜 240 В ср.кв. 50/60 Гц |
| Потребляемая мощность | 80 Вт макс., 50 Вт типично, 4 Вт типично в режиме ожидания |
| Габариты изделия | 352 х 224 х 111 мм |
| Вес нетто | 3,9 кг |
| Вес брутто | 5,4 кг |
|
Комплектация |
осциллограф Siglent SDS2104X Plus - 1 шт пассивный зонд - 4 шт USB кабель - 1 шт кабель питания - 1 шт сертификат калибровки - 1 шт руководство пользователя - 1 шт |
|
Совместимость |
логический пробник Siglent SPL2016 профессиональный пробник Siglent SCP5030A |
Обзорная таблица осциллографов Siglent
| Характеристики | SDS2202X Plus | SDS2204X Plus | SDS2104X Plus |
| Тип | цифровой запоминающий (DSO) | ||
| Полоса пропускания | 200 МГц | 100 МГц | |
| Количество аналоговых каналов | 2 | 4 | |
| Количество цифровых каналов | 16 | ||
| Частота дискретизации на канал | 2000 МВыб/с | ||
| Время нарастания | ≤1,7 нс | 3,5 нс | |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | ||
| Декодирование сигналов шин | UART / I²C / SPI / LIN / CAN | ||
| Разрешение дисплея | 1024x600 пикселей | ||
Siglent SDS2104X Plus: мощный анализ для сложных задач
Настольный осциллограф Siglent SDS2104X Plus представляет собой профессиональный измерительный комплекс с четырьмя аналоговыми и шестнадцатью логическими каналами. Этот осциллограф цифровой 100 МГц предлагает высокую скорость обработки сигналов и глубокий анализ данных, что делает его подходящим инструментом для разработки, тестирования и починки электроники.
Технические преимущества:
- Частота дискретизации 2 Гвыб/с для детального захвата сигналов.
- Память 200 Мбит/с для анализа длинных временных последовательностей.
- Интеллектуальная система триггеров с расширенным декодированием протоколов.
- Математический аппарат для выполнения сложных математических операций.
- Точная вертикальная система с разрешением до 10 бит и полосой пропускания 100 МГц.
Прибор имеет 10.1-дюймовый сенсорный экран, предлагающий комфортную визуализацию сигналов. Скорость захвата форм сигналов достигает 500 000 в секунду в последовательном режиме, позволяя фиксировать даже редкие события. Поддержка триггеров (оконных, интервальных, шаблонных) дает гибкие инструменты для выделения нужных участков сигнала.
Вертикальная система осциллографа гарантирует точность усиления ±3% и широкий диапазон масштабирования от 500 мкВ/дел до 10 В/дел. Возможность сегментированного сбора данных (Sequence mode) подходит для работы с пакетными и низкочастотными сигналами.
Профессиональные прикладные возможности:
- Цифровая отладка: одновременный анализ аналоговых сигналов и цифровых шин с помощью 16 логических каналов.
- Частотный анализ: встроенный аппаратный анализатор спектра (БПФ) для исследования сигналов в частотной области.
- Автоматизация измерений: поддержка удаленного управления через LAN, USB и веб-интерфейс.
- Статистическая обработка: построение гистограмм и графиков трендов для долгосрочного мониторинга параметров.
Настольный осциллограф поставляется с полным комплектом аксессуаров, включая четыре пассивных пробника. Устройство совместимо с логическими анализаторами и активными пробниками Siglent, что позволяет создавать расширенные измерительные системы. Поддержка стандартных протоколов SCPI обеспечивает легкую интеграцию в автоматизированные испытательные стенды.
Осциллограф цифровой 100 МГц SDS2104X Plus предлагает профессиональный функционал для решения задач — от образовательных проектов до промышленных применений. Его архитектура подходит для комплексного анализа смешанных аналого-цифровых систем.
Документация и ПО Siglent SDS2104X Plus
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Siglent серии SDS2000X Plus
Язык:
Русский
Размер и тип:
1,63 МБ,
pdf
Руководство пользователя для цифровых осциллографов Siglent серии SDS2000X Plus
Язык:
Английский
Размер и тип:
6,94 МБ,
PDF
Руководство по программированию цифровых осциллографов Siglent серии SDS IVI C
Язык:
Английский
Версия:
E01A
Размер и тип:
0,87 МБ,
PDF
Показать больше
Показать меньше
Отзывы Siglent SDS2104X Plus
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9843
Модель (серия):
090B
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон измерения сопротивления:
0,0001 Ом – 99,99 МОм
Диапазон измерения ёмкости:
0,01 пФ – 99999 мкФ
Диапазон измерения индуктивности:
0,01 мкГн – 9999 Гн
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22144
Модель (серия):
MCR-9010
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон измерения сопротивления:
25 Ом – 40 МОм
Вес (кг):
3
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20982
Модель (серия):
XSA1075P-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
5
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18465
Модель (серия):
DHO1074
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤5
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24713
Модель (серия):
DPO6104C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
с цифровым люминофором (DPO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4800
Модель (серия):
MSO5202D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13922
Модель (серия):
UTD2072CL
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
31410
Модель (серия):
T41
Производитель:
QUICKLYNKS
Страна производства:
Китай
Гарантия, мес.:
12
Кейс/чехол в комплекте:
нет
Тип сканера:
Мультимарочный
Поддержка стандарта OBD-II:
Да
Вес (кг):
0,5
Сложность:
2
Добавить в избранное
Артикул (код товара):
40729
Модель (серия):
JT-C1TE-R01
Производитель:
JT-COM
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
0,05
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
Модель (серия):
YD-936S
Производитель:
YYd
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
350
Тип управления:
Ручной
Принцип работы:
Нагревательный
Мин. температура нагрева, °C:
0
Макс. температура нагрева, °C:
120
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27397
Модель (серия):
SDS2104X Plus
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
