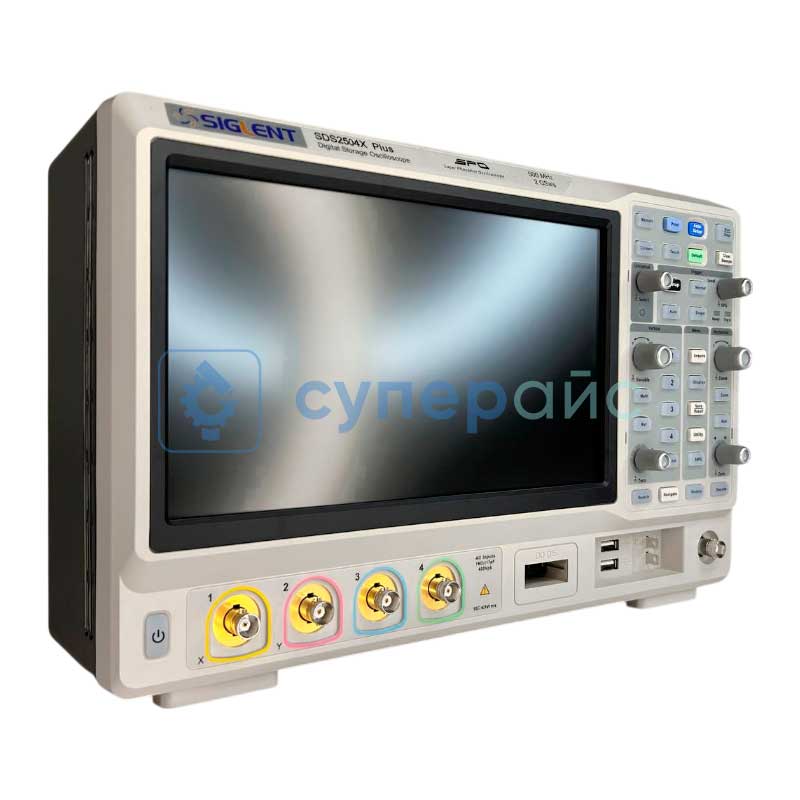

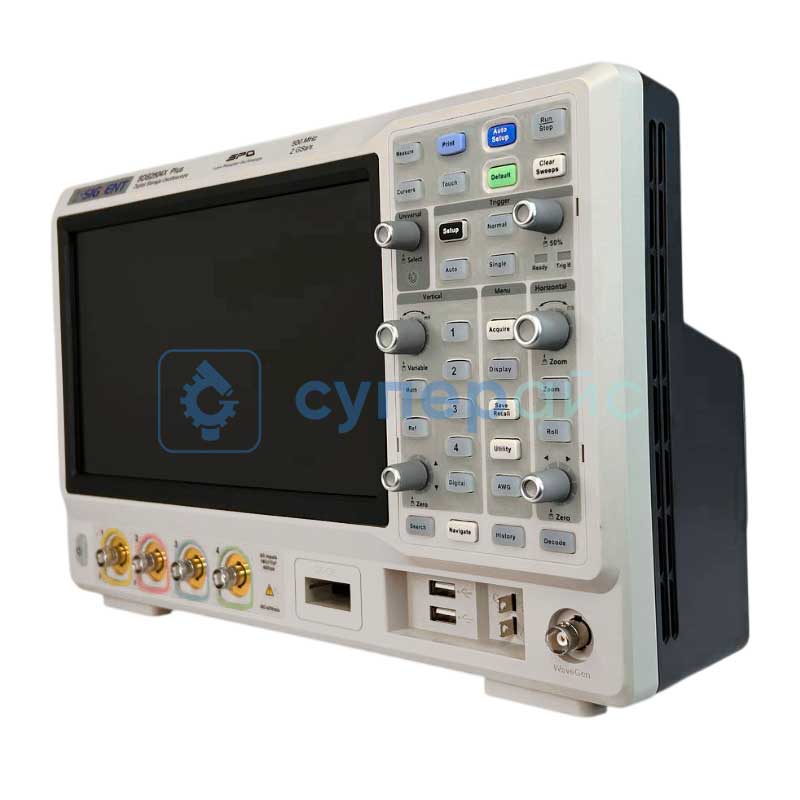

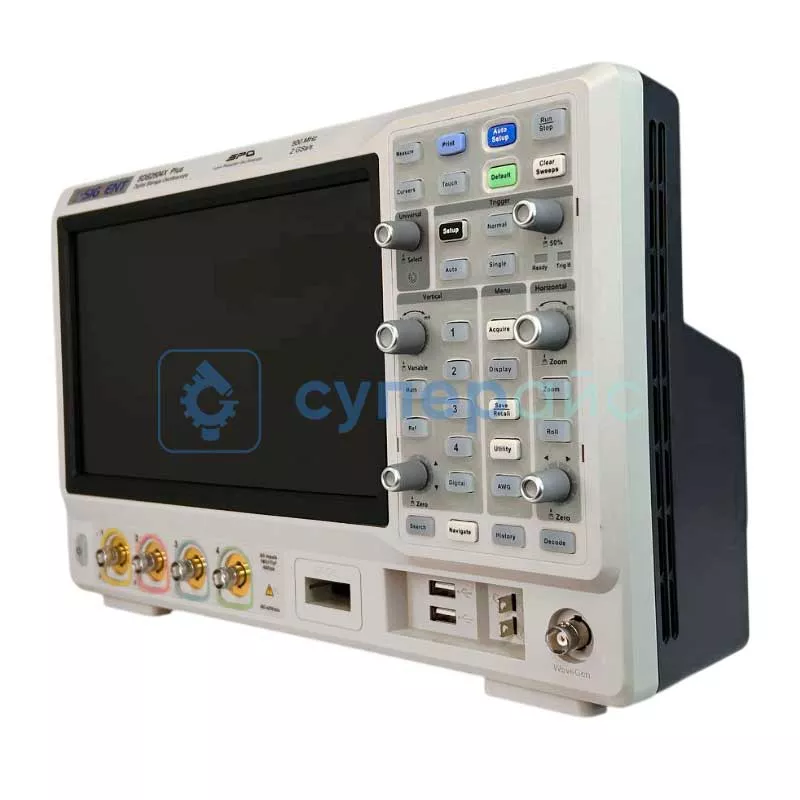

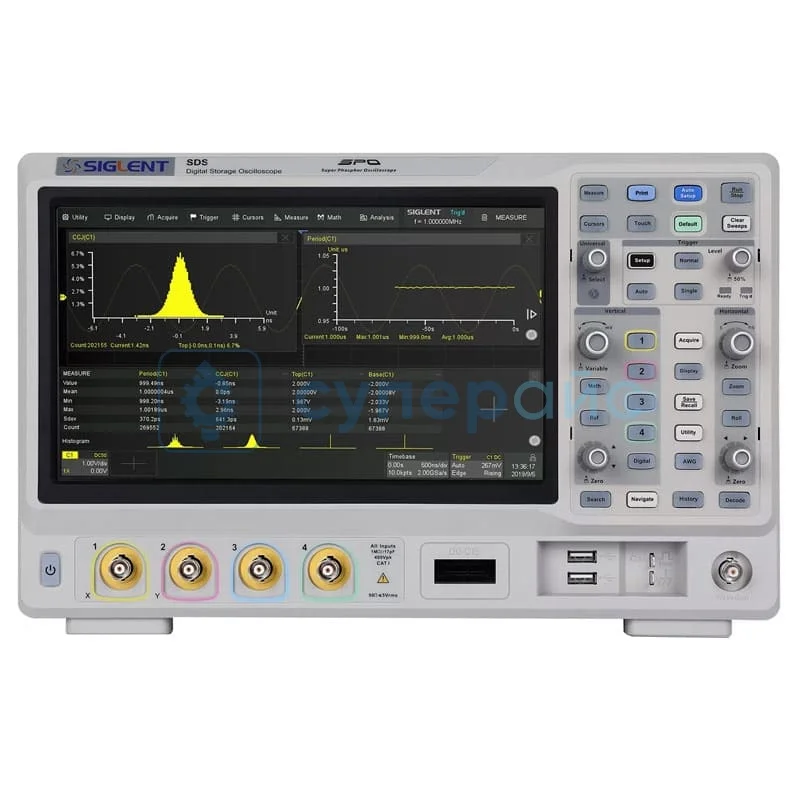

Четырехканальный осциллограф Siglent SDS2504X Plus
389 230 ₽
389 230 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27794
Модель (серия)
SDS2504X Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDS2504X Plus
Артикул (код товара)
27794
Модель (серия)
SDS2504X Plus
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Нет
Вес (кг)
5,4
Сложность
2
Показать больше
Показать меньше
Описание Siglent SDS2504X Plus
Технические характеристики Siglent SDS2504X Plus
| Количество каналов | 4 |
| Количество цифровых каналов | 16 |
| Полоса пропускания | 500 МГц |
| Частота дискретизации | 2000 Мвыб/с |
| Глубина памяти | 200 Мбит/c |
| Время нарастания | 0,8 нс |
| Типы триггеров | край, наклон, импульс, окно, рант, интервал, выпадение, шаблон, видео и последовательный |
| Декодирование сигналов шин | I2C, SPI, UART, CAN, LIN |
| Интерполяция формы волны | Sin (x) / x |
| Интеллектуальный триггер | есть |
| Последовательный запуск и декодер шины | есть |
| Скорость захвата формы волны | 120000 wfm/s (нормальный режим), 500 000 wfm/s (последовательный режим) |
| 10 типов сочетаний клавиш с одной кнопкой | есть |
| Поддержка автоматической настройки | есть |
| Режим сегментированного сбора данных (последовательности) | есть |
| Функция записи истории формы сигнала | есть |
| Функция автоматического измерения по 50 параметрам | есть |
| Высокоскоростная аппаратная функция Pass/Fail | есть |
| Поддерживает команды удаленного управления SCPI | есть |
| Поддерживает веб-управление и виртуальную панель управления | есть |
| Входные параметры | |
| Сопротивление |
DC1 МОм: (1 MОм ± 2 %) || (17 pF ± 2pF) DC50 Ом: 50 Ом ± 1 % |
| Максимальное входное напряжение | 1 МОм ≤ 400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц 50 Ом ≤ 5 Вср.кв., ± 10 В пик |
| Изоляция канала | DC - Max BW: > 40 дБ |
| Ослабитель зонда | 1X, 10X, 100X, пользовательский |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 500 МГц |
| Вертикальное разрешение | 8-битный, 10-битный режим (с типичной полосой пропускания 100 МГц) |
| Вертикальная шкала (зонд 1 X) |
1 МОм: 500 мкВ/дел – 10 В/дел 50 Ом: 500 мкВ/дел – 1 В/дел |
| Диапазон смещения (зонд 1 X) |
500 мкВ/дел ~ 100 мВ/дел: ± 2 В 102 мВ/дел ~ 1 В/дел: ± 20 В 1,02 В/дел ~ 10 В/дел: ± 200 В |
| Ограничение пропускной способности |
20 МГц (-0, + 20 %) 200 МГц (-0, + 20 %) |
| Равномерность полосы пропускания |
10 кГц ~ BW/10: ± 0,5 дБ BW/10 ~ BW/3: ± 0,8 дБ BW/3 ~ BW2/3: + 1,0 дБ, -1,2 дБ BW2/3 ~ BW: + 2,0 дБ, - 2,5 дБ |
| Низкочастотный отклик (AC -3 дБ) | ≤ 5 Гц (на входе BNC) |
| SFDR, включая гармоники | ≥ 40 дБ |
| Точность усиления постоянного тока | ≤ 3,0% |
| Точность смещения | ± (1,5%*смещение+1,5%*полная шкала+1 мВ) |
| Время подъема | типичное значение 1 нс |
| Перерегулирование (импульс 500 пс) | < 12 % |
| Горизонтальная система | |
| Масштаб временной развертки | 1 нс/дел – 1000 с/дел |
| Перекос канала | < 100 пс |
| Оценка интенсивности | 256 уровней |
| Формат отображения | YT, XY, Roll (≥ 50 мс/дел) |
| Горизонтальный диапазон | 10 div |
| Точность временной базы | ± 1 ppm начальный; ±1 ppm 1-й год старения; ±3,5 ppm 10-летний старения |
| Режим сканирования | 50 мс / дел ~ 100 с / дел |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный |
| Диапазон уровня триггера |
внутренний: ± 4,1 дел от центра экрана внешний: ± 0,61 В EXT/5: ± 3,05 В |
| Диапазон удержания | 8 нс 〜 30 с (шаг 8 нс) |
| Точность (типичная) |
внутренний: ±0,2 дел. внешний: ±0,3 дел. |
| Джиттер | < 200 пс |
| Чувствительность триггера |
> 10 мВ/дел: ±0,26 дел. ±0,33 дел. 5 мВ/дел~10 мВ/дел: ±0,26 дел. ±0,33 дел. ≤ 2 мВ/дел: ±0,5 дел. ±0,5 дел. |
| Смещение триггера |
предварительный запуск: 0 ‒ 100 % задержка памяти запуска: от 0 до 5000 дел. |
| Краевой триггер | |
| Уклон | подъём, падение, подъём и падение |
| Источник | все каналы / EXT / (EXT/5) / линия переменного тока / D0~D15 |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Импульсный триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Условие срабатывания триггера | линия, поле |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | все каналы |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | все каналы |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Сигнал | SCL，SDA |
| Адрес | 7 бит, 10 бит |
| Декодированные кадры (макс.) | 2000 |
| SPI-триггер | |
| Сигнал | CLK，MISO，MOSI，CS |
| Выбор края | подъем, падение |
| Выбор чипа | активный высокий, активный низкий, тайм-аут часов |
| Порядок бит | младший бит, старший бит |
| Декодированные кадры (макс.) | 15,000 |
| Триггер UART | |
| Сигнал | RX / TX |
| Ширина данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Проверка четности | нет, нечетный, четный, марк, пробел |
| Стоп-бит | 1 бит, 1,5 бит, 2 бита |
| Уровень холостого хода | низкий, высокий |
| Порядок бит | младший бит, старший бит |
| Декодированные кадры (макс.) | 15,000 |
| Триггер LIN | |
| Версия | 1.3, 2.0 |
| Скорость передачи данных | 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский |
| Декодированные кадры (макс.) | 3000 |
| Автоматическое измерение | |
| Источник | все каналы, D0~D15, F1~F2, ссылка, история, Z1~Z4 |
| Режимы | простой, продвинутый |
| Диапазон | экран, ворота |
| Вертикальный | Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger |
| Горизонтальный | Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter |
| Разнообразный | +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute, Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope |
| Задержка | Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, tsu@R, tsu@F, th@R, th@F |
| Статистика | Current, Mean, Min, Max, Sdev, Count, Histogram, Trend, Track |
| Курсор | |
| Источник | CH1~CH4, D0~D15, математика, ссылка |
| Тип |
ручной: время X1, X2, (X1-X2), (1/ΔT) напряжение/ток: Y1, Y2, (Y1-Y2) Трек: время X1, X2, (X1-X2) измерение: указывает измерение определенного параметра |
| Математические функции | |
| Операция | + , - , * , / , БПФ , d/dt , ∫ dt , √ |
| БПФ |
длина: 2, 1, 512, 256, 128, 64, 32, 16, 8, 4, 2. jкно: прямоугольное, блэкмана, Хеннинга, хэмминга, плоское дисплей: полный экран, разделенный, эксклюзивный режим: нормальный, максимальное удержание, среднее инструменты: пики, маркеры |
| БПФ-дисплей | полный экран, разделенный, эксклюзивный |
| Поиск | |
| Событие | край, наклон, импульс, интервал, рант |
| Номер события |
YT: 700 ROLL: без ограничений остановка после ROLL: 700 |
| Навигация | |
| Тип | поиск события, времени, истории кадра |
| Тест на маску | |
| Источник | все каналы |
| Создание маски | авто (создать маску), настраиваемый (редактор масок) |
| Скорость теста маски | до 80 000 кадров/с |
| График Боде | |
| Источник | все каналы |
| Поддерживаемый сигнал |
SAG1021I (Подключение: USB) генераторы сигналов серии SDG (подключение: USB, LAN) |
| Тип развертки | простой, разноуровневый |
| Частота |
режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц |

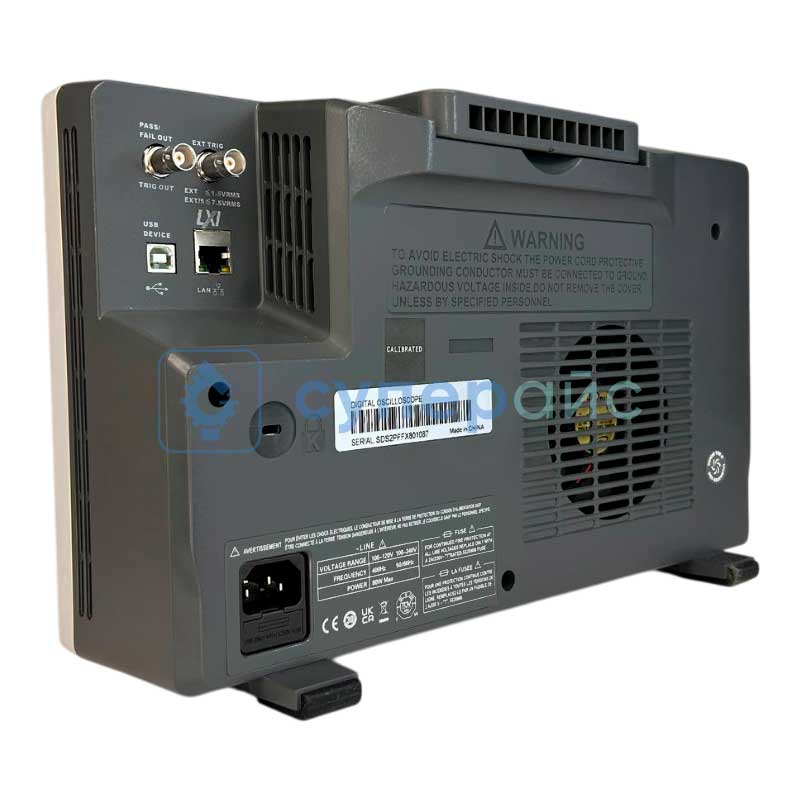

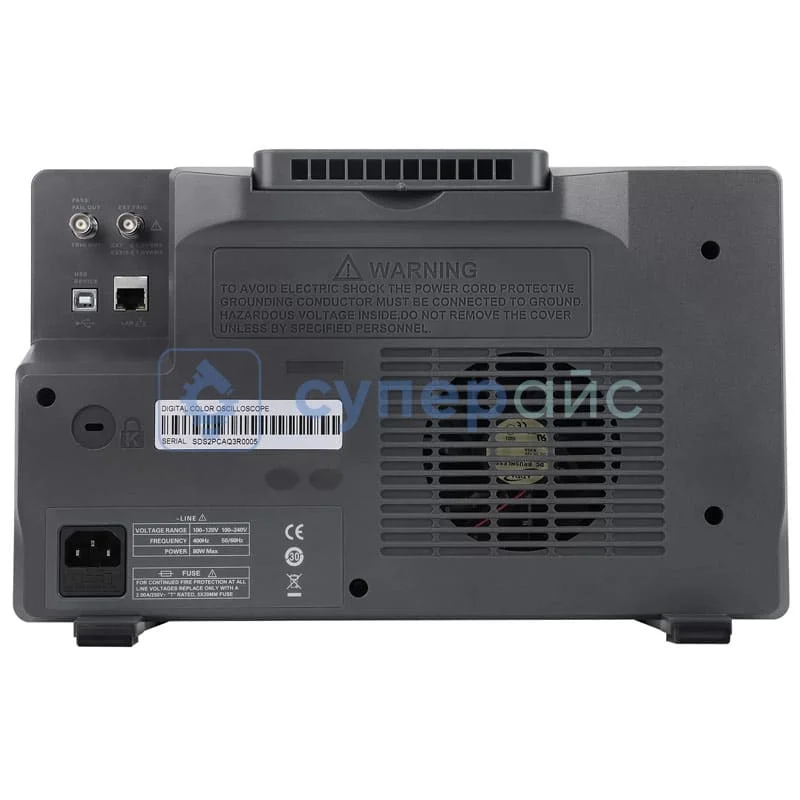

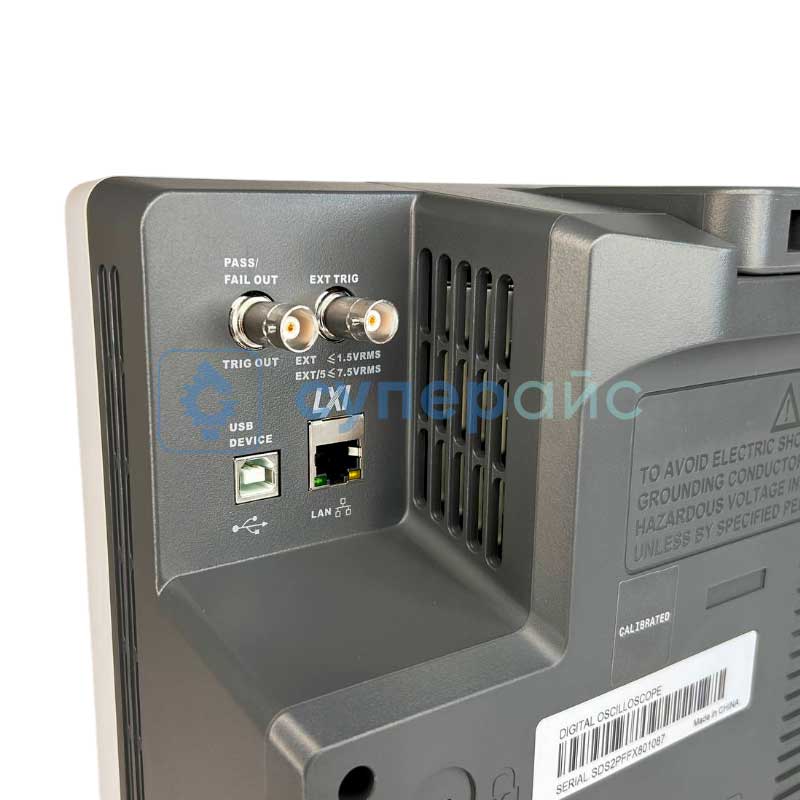

| Мера | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе |
| Цифровые каналы | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Глубина памяти | 10 Мбит/с |
| Мин. ширина обнаруживаемого пульса | 3,3 нс |
| Уровень группы | Д0 ~ Д7, Д8 ~ Д15 |
| Диапазон уровней | -8 ~ 8 В |
| Тип логики | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom |
| Характеристики дисплея | |
| Тип дисплея | 10,1-дюймовый TFT LCD с емкостным сенсорным экраном |
| Разрешение дисплея | 1024 х 600 пикселей |
| Контрастность | 500 : 1 |
| Подсветка | 500 нит |
| Общие характеристики | |
| Интерфейс | USB Host, USB Device (USBTMC), LAN VXI-11/Telnet/Socket, Pass/Fail, Trigger Out |
| Температура |
рабочая: 0 〜 40 ℃ нерабочая: -20 〜 60 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания | 100 〜 240 В ср.кв. 50/60 Гц |
| Потребляемая мощность | 80 Вт макс., 50 Вт типично, 4 Вт типично в режиме ожидания |
| Габариты изделия | 352 х 224 х 111 мм |
| Габариты упаковки | 430 x 235 x 370 мм |
| Вес нетто | 3,9 кг |
| Вес брутто | 4,95 кг |
|
Комплектация |

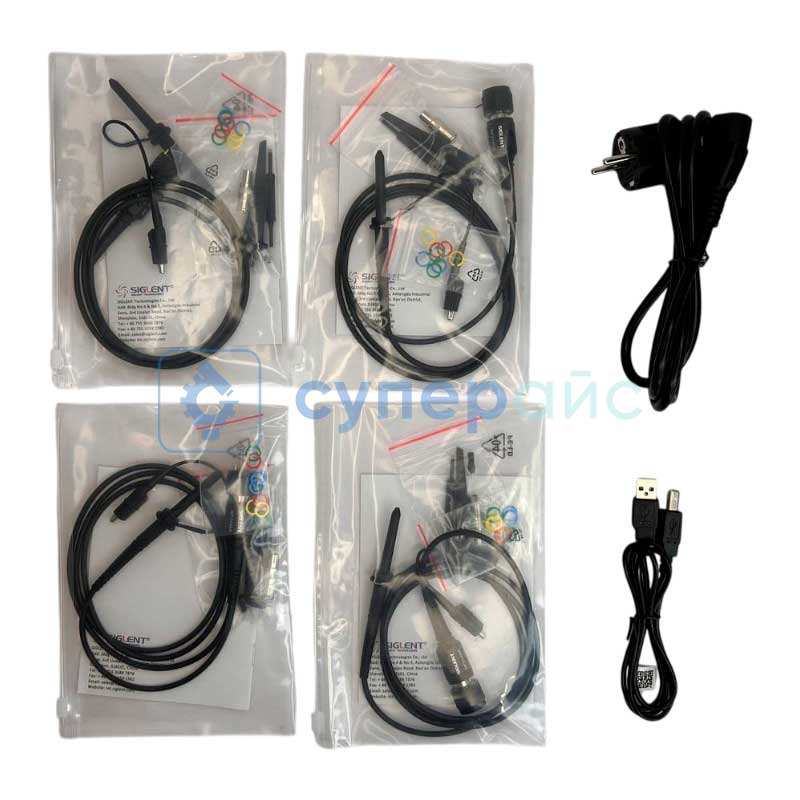

осциллограф Siglent SDS2504X Plus - 1 шт пассивный зонд - 4 шт USB кабель - 1 шт кабель питания - 1 шт сертификат калибровки - 1 шт руководство пользователя - 1 шт |
Обзорная таблица осциллографов Siglent
| Характеристики | SDS2504X Plus | SDS2502X Plus | SDS2352X Plus | SDS2102X Plus | SDS2354X Plus |
| Полоса пропускания | 500 МГц | 500 МГц | 350 МГц | 100 МГц | 350 МГц |
| Количество аналоговых каналов | 4 | 2 | 2 | 2 | 4 |
| Количество цифровых каналов | 16 | ||||
| Частота дискретизации на канал | 2000 МВыб/с | ||||
| Время нарастания | 0,8 нс | 0,8 нс | 1 нс | 3,5 нс | 1 нс |
| Разрешение по вертикали (разрядность АЦП) | 14 бит | 8 бит, 10 бит | 8 бит, 10 бит | 8 бит, 10 бит | 8 бит, 10 бит |
| Декодирование сигналов шин | I2C, SPI, UART, CAN, LIN | I2C, SPI, UART, CAN, LIN | I2C, SPI, UART, CAN, LIN | I2C, SPI, UART, CAN, LIN | I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD1553B, SENT и Manchester протокол |
| Разрешение дисплея | 1024 х 600 пикселей | ||||
| Интерфейс | USB Host, USB Device (USBTMC), LAN VXI-11/Telnet/Socket, Pass/Fail, Trigger Out | ||||

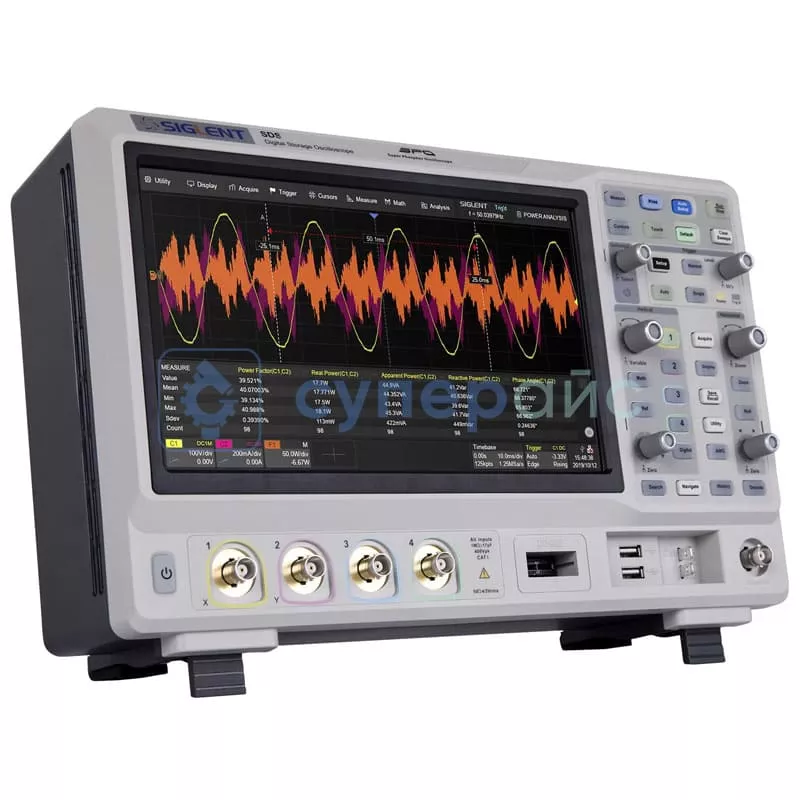

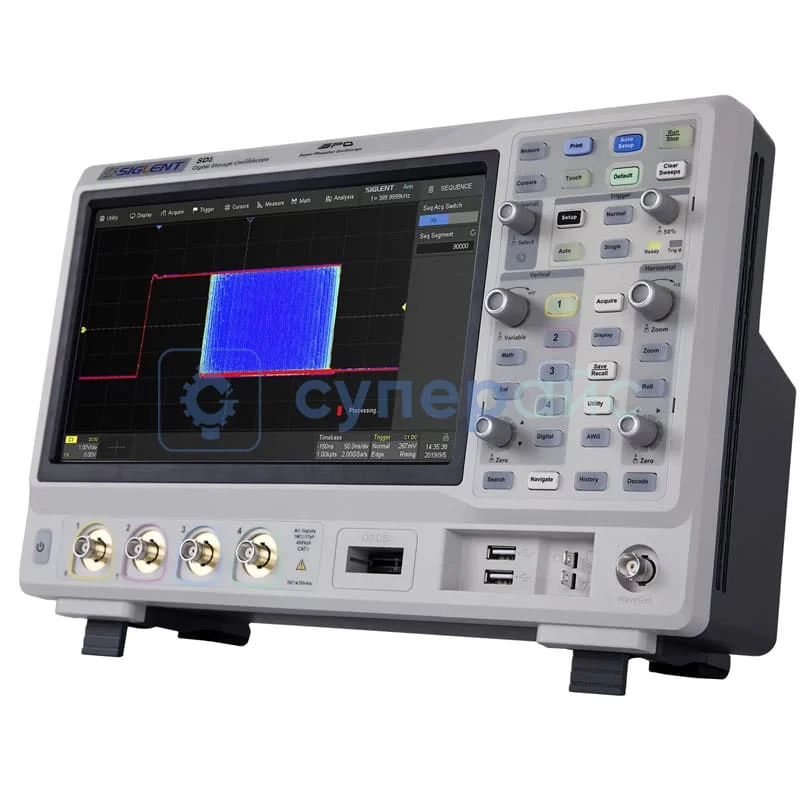

Цифровой осциллограф Siglent SDS2504X Plus
Осциллограф Siglent SDS2504X Plus измеряет электрические сигналы в четырех каналах одновременно.
Полоса пропускания 500 МГц охватывает множество частот. Через стандартные разъёмы прибор легко подключается к измеряемым цепям.
Ниже рассматриваем некоторые распространенные мифы о таких приборах на примере этой модели.
- Осциллографы сложны в настройке
Интеллектуальный триггер упрощает захват нужных сигналов. Автоматическая настройка параметров сокращает время подготовки к измерениям.
- Большая глубина памяти не нужна
Память глубиной 200 Мбит/с сохраняет длинные последовательности сигналов и помогает анализировать редкие события в схемах.
- Высокая частота дискретизации избыточна
Частота дискретизации составляет 2000 Мвыб/с, прибор воспроизводит быстрые изменения сигналов. Такая скорость выборки предотвращает потерю деталей формы импульсов.
- Функция записи истории не практична
Запись истории формы сигнала фиксирует изменения во времени. Такую функцию используют, чтобы найти причины периодических сбоев в работе устройств.
Что ещё нужно знать о модели
Этот осциллограф 500 МГц помогает анализировать высокочастотные сигналы в электронных схемах и, например, диагностировать неисправности оборудования.
Характеристики дисплея:
- ёмкостный сенсорный экран;
- высокая контрастность изображения;
- встроенная подсветка.
Сферы применения:
- разработки прототипов;
- ремонт телекоммуникационного оборудования;
- тестирование электроники.
Документация и ПО Siglent SDS2504X Plus
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Siglent серии SDS2000X Plus
Язык:
Русский
Размер и тип:
1,63 МБ,
pdf
Руководство пользователя для цифровых осциллографов Siglent серии SDS2000X Plus
Язык:
Английский
Размер и тип:
6,94 МБ,
PDF
Руководство по программированию цифровых осциллографов Siglent серии SDS IVI C
Язык:
Английский
Версия:
E01A
Размер и тип:
0,87 МБ,
PDF
Показать больше
Показать меньше
Отзывы Siglent SDS2504X Plus
Guest
11.06.2025 07:23:35
Неделю назад обновил свою мастерскую этим прибором. Управление интуитивное. Выручает при ремонте сложной цифровой техники. Декодирование шинных протоколов работает безупречно. Доставка заняла меньше недели, упаковано было надежно.
SUPEREYES.RU
16.06.2025 06:49:28
Guest
Неделю назад обновил свою мастерскую этим прибором. Управление интуитивное. Выручает при ремонте сложной цифровой техники. Декодирование шинных протоколов работает безупречно. Доставка заняла меньше недели, упаковано было надежно.
Неделю назад обновил свою мастерскую этим прибором. Управление интуитивное. Выручает при ремонте сложной цифровой техники. Декодирование шинных протоколов работает безупречно. Доставка заняла меньше недели, упаковано было надежно.
Здравствуйте!
Спасибо, что поделились своим опытом использования прибора — нам очень приятно, что он стал полезным инструментом в вашей мастерской. Особенно рады слышать, что вы оценили удобство управления, а также стабильную работу функций декодирования.
Также благодарим за высокую оценку доставки и упаковки — мы стараемся, чтобы каждый этап покупки оставлял только положительные впечатления.
Будем рады видеть вас снова!
С уважением, Администрация магазина Суперайс
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14701
Модель (серия):
YBN800-50
Производитель:
Yibenyuan
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
40000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20998
Модель (серия):
8155
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (DC):
до 10 А
Вес (кг):
2,3
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16757
Модель (серия):
DSO2D10
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
9757
Модель (серия):
PSG9080
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
300
Глубина памяти на канал:
8 Кб
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21711
Модель (серия):
SDS8102
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
2000
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22392
Модель (серия):
DS1074Z Plus
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19913
Модель (серия):
DPO7102C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
с цифровым люминофором (DPO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20875
Модель (серия):
DOS1104
Производитель:
HANMATEK
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
250
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19121
Модель (серия):
MPS-30104
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Мощность, Вт:
300
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Четырехканальный
Возм. регулировки вых. тока:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27794
Модель (серия):
SDS2504X Plus
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
