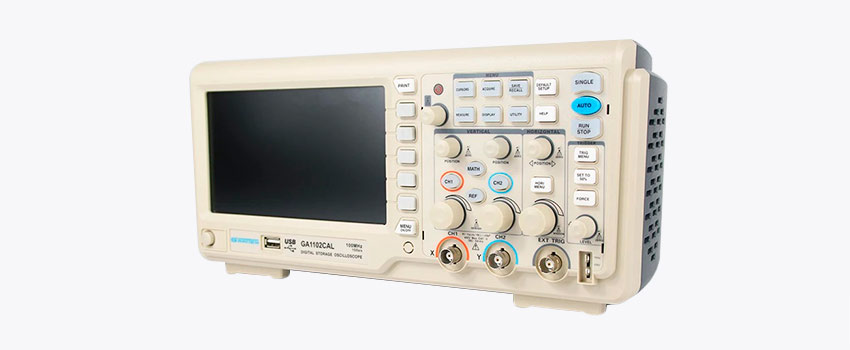

Цифровой осциллограф Atten (Gratten) GA1202CAL+ (2 канала х 200 МГц)

Код товара: 2770

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 40705
            [SRC] => /upload/iblock/148/1488a50e8754b719ef52b06bd2f7d20e.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 40706
            [SRC] => /upload/iblock/003/0037a59b2eccfa901464c97d90910c29.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 28003
            [SRC] => /upload/iblock/7fc/7fceaa459baafbb9cc1064b4e4dc3efd.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 28004
            [SRC] => /upload/iblock/402/402d5c9654e35facee3527f9a954b1a8.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 28005
            [SRC] => /upload/iblock/ac1/ac17da23f60f9192b095fd728f3b9757.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 32560
            [SRC] => /upload/iblock/eb0/eb08f584bbaae53c8f08805baaaa5870.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 27804
            [SRC] => /upload/iblock/02b/02b5d9c0aa32d9fd8c644d11838988fe.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [7] => Array
        (
            [ID] => 28006
            [SRC] => /upload/iblock/4ea/4ea5f8880a342949364909314a8a6e47.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [8] => Array
        (
            [ID] => 27333
            [SRC] => /upload/iblock/cdd/cddf7264117648a569ba1182b1761e7f.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Цифровой осциллограф Atten (Gratten) GA1202CAL+ (2 канала х 200 МГц)
Цифровой осциллограф Atten (Gratten) GA1202CAL+ (2 канала х 200 МГц)
Цифровой осциллограф Atten (Gratten) GA1202CAL+ (2 канала х 200 МГц)
Цифровой осциллограф Atten (Gratten) GA1202CAL+ (2 канала х 200 МГц)
Цифровой осциллограф Atten (Gratten) GA1202CAL+ (2 канала х 200 МГц)
Цифровой осциллограф Atten (Gratten) GA1202CAL+ (2 канала х 200 МГц)
Цифровой осциллограф Atten (Gratten) GA1202CAL+ (2 канала х 200 МГц)
Цифровой осциллограф Atten (Gratten) GA1202CAL+ (2 канала х 200 МГц)
Цифровой осциллограф Atten (Gratten) GA1202CAL+ (2 канала х 200 МГц)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ATTEN GA1202CAL+

Характеристики осциллографа
Количество каналов 2 канала + внешний запуск
Частота дискретизации одноканальный режим – 2 ГГц
двухканальный режим – 1 ГГц на канал
Максимальная эквивалентная частота дискретизации
50 ГГц
Пропускная способность 200 МГц
Объем памяти 40 Кб
Входящий сигнал
Режим входа DC, AC, GND
Входной импеданс
1 МОм ±2% параллельно с 16 ± 3 пФ
Точность ± 3%
Максимальное входное напряжение 400 В (DC+AC пик, 1 МОм входной импеданс)
Горизонтальная система
Интерполяция Sin(x)/x, линейная
Коэффициент развертки  2 нс/дел - 50 с/дел
Вертикальная система
Разрешение по вертикали
8 бит
Чувствительность   2 мВ/дел - 5 В/дел
Время нарастания сигнала  ≤ 1,7 нс
Система синхронизации
Тип триггера по фронту, длительности импульса, видео сигналу, наклону, альтернативный
Источник сигнала CH1, CH2, EXT, EXT/5, AC Line
Режим триггера автоматический, нормальный, одиночный
Диапазон уровня запуска триггера CH1, CH2: ± 10 дел
EXT: ± 1,5 В
EXT/5: ± 7,5 В
Чувствительность триггера CH1, CH2: ≤ 1 дел
EXT: ≤ 0,15 В
EXT/5: ≤ 0,75 В
Диапазон удержания триггера 100 нс - 10 с
Запуск по фронту
Режим запуска
запуск по нарастающему фронту, по ниспадающему фронту
Запуск по длительности импульса
Тип положительный импульс: >, <, =
отрицательный импульс: >, <, =
Ширина импульса 20 нс ~ 10 с
Разрешение импульса 5 нс
Запуск по видео сигналу
Стандарт сигнала
NTSC, PAL
Диапазон номеров строк 1 - 525 (NTSC), 1 - 625 (PAL, SECAM)
Запуск по наклону
Тип положительный наклон: >, <, =
отрицательный наклон: >, <, =
Настройка времени 20 нс ~ 10 с
Система измерения
Курсорные измерения
ручной режим измерения, режим измерения с отслеживанием курсора
Автоматические измерения максимальное значение, минимальное значение, амплитуда, верхнее значение, нижнее значение, периодическое среднее значение, среднее значение, периодический средний квадратный корень, средний квадратный корень, экстремум нарастания, экстремум спуска, время нарастания, время спуска, частота , период, длительность импульса, длительность положительного импульса, длительность отрицательного импульса, положительный коэффициент заполнения, отрицательный коэффициент заполнения, фаза, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Режим покадровой регистрации осциллограмм запись и воспроизведение до 2500 кадров
Хранение произведенных измерений   16 наборов осциллограмм, 20 групп настроек, память для опорных сигналов
Встроенный частотомер
Разрешение 6 бит
Диапазон связь по переменному току, от 10 Гц до максимальной полосы пропускания
Источник сигнала все источники, способные запускаться по типу запуска: импульсу или по фронту
Общие характеристики
Дисплей  7", цветной (TFT), 800 x 480
Многоязыковой пользовательский интерфейс, русский язык
Интерфейс USB Device, USB Host, RS-232, P/F Out (изолированный)
Напряжение - питание
100 - 240 В, 50/60 Гц
Способ охлаждения принудительная вентиляция
Габариты 339 мм х 110,5 мм х 148,5 мм
Вес нетто 2300 г
Комплектация цифровой осциллограф Gratten (Atten) GA1202CAL+ – 1 шт
  осциллографический зонд (1:1, 10:1) – 2 шт
подстроечная вилка с кольцами – 1 шт
кабель USB – 1 шт
сетевой шнур питания – 1 шт
инструкция по эксплуатации – 1 шт
диск с программным обеспечением - 1 шт

GA1202CAL+ – двухканальный осциллограф со встроенной памятью 40 Кб

Цифровой осциллограф Atten (Gratten) GA1202CAL+ предлагает превосходные технические свойства: качественная система оцифровки, большой выбор математических функций и 32 автоматических измерения, расширенные возможности по запуску, удобную навигацию по захваченному сигналу.

Максимальная частота выборки в режиме реального времени составляет 1 ГВыб/с при одноканальном режиме и 500 МВыб/с при двухканальном. Полоса пропускания достигает 200 МГц в обоих каналах. Осциллограф способен захватывать быстро меняющиеся сигналы, хранить до 16 осциллограмм и до 20 групп настроек во внутренней памяти, а также поддерживает USB внешние накопители.

Настольный осциллограф Atten (Gratten) GA1202CAL

Прибор оборудован тремя разъемами передачи данных: Pass/Fail, USB, RS-232, которые служат для вывода тестового сигнала и подсоединения тестовых программ или печати осциллограмм к компьютеру.

Малые габариты сохранят место на рабочем месте. Высокая функциональность при оптимальной цене делают цифровой осциллограф Atten (Gratten) GA1202CAL+ особенно удобным инструментом при разработке и отладке цифровых и аналоговых устройств.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
