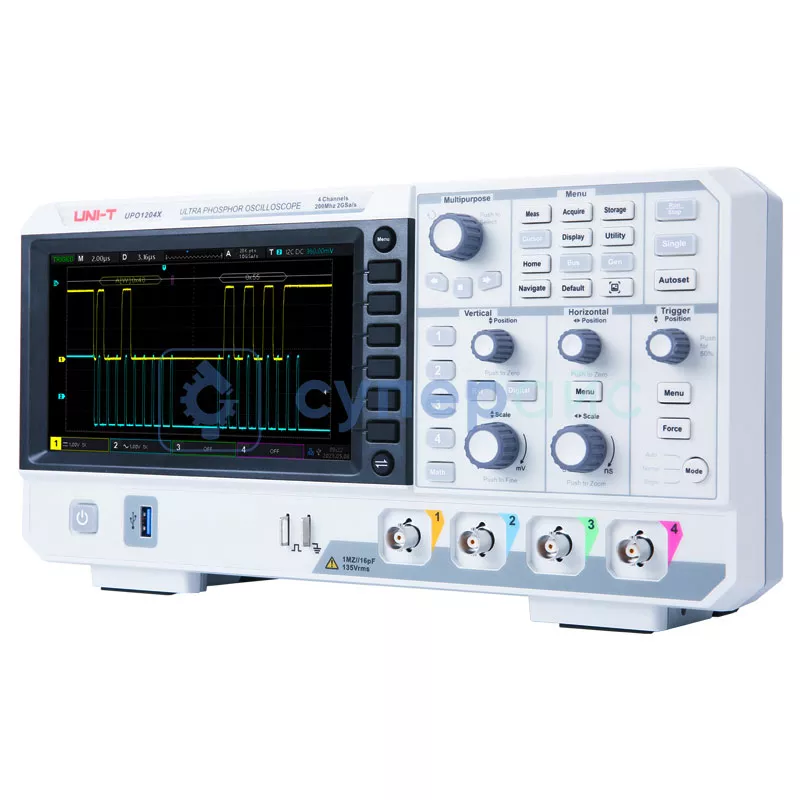

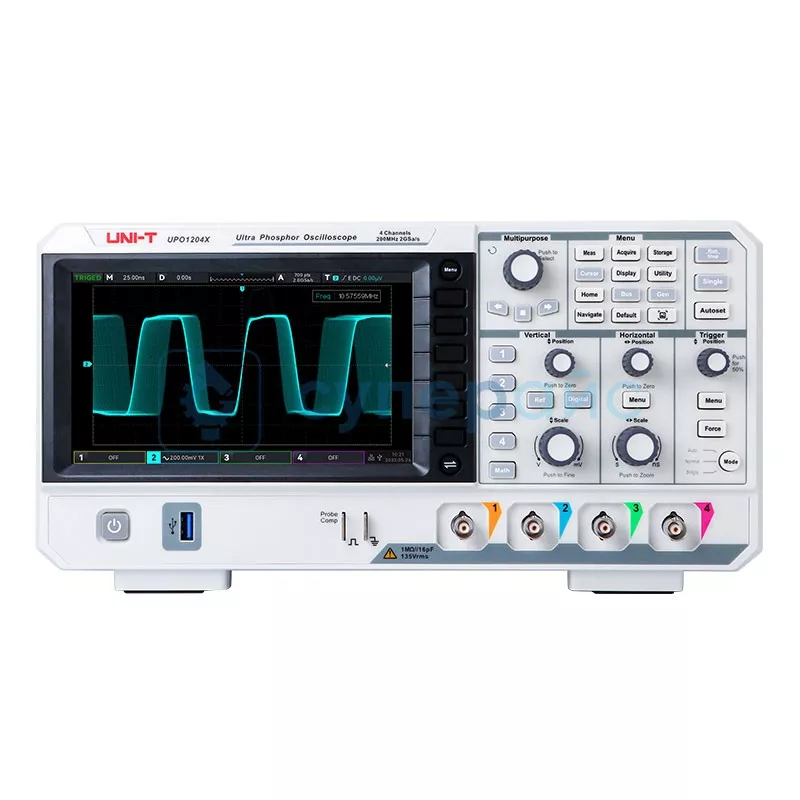

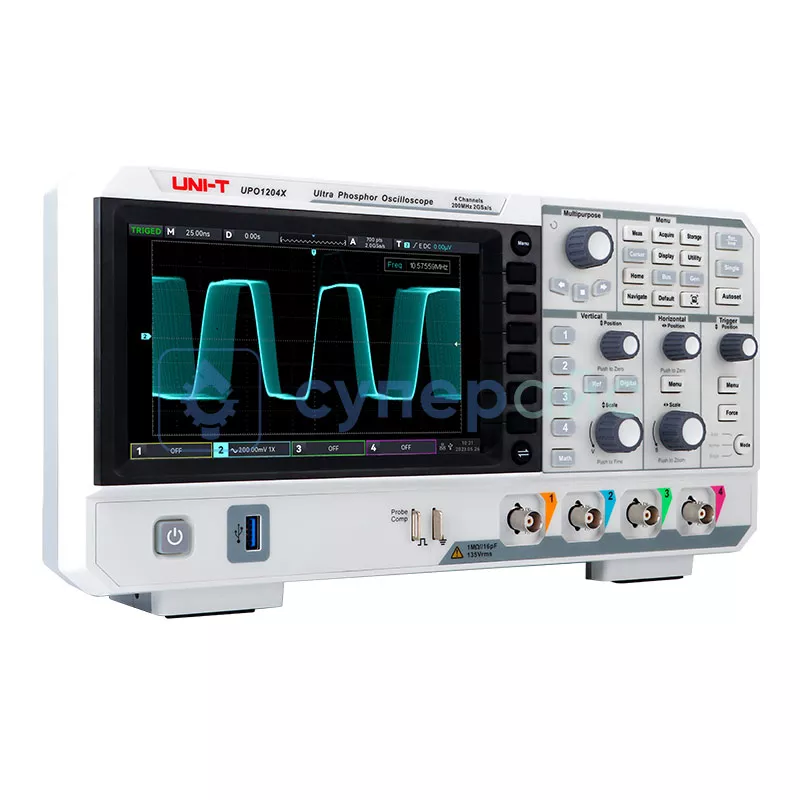

Цифровой осциллограф UNI-T UPO1204X
Код товара: 33405
Гарантия 12 месяцев
Официальный дистрибьютор UNI-T в России
О товаре Отображение одновременно 5 измерений
Полоса пропускания: 200 МГц
Частота дискретизации: 500 МВыб/с, 1 ГВыб/с, 2 ГВыб/с
Глубина памяти: 56 Мбит/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Отображение одновременно 5 измерений
Полоса пропускания: 200 МГц
Частота дискретизации: 500 МВыб/с, 1 ГВыб/с, 2 ГВыб/с
Глубина памяти: 56 Мбит/с
Технические характеристики UNI-T UPO1204X
| Количество каналов | 4 |
| Полоса пропускания | 200 МГц |
| Глубина памяти на канал | 56 Мбит/с |
| Частота дискретизации | 2 ГВыб/с (1 канал), 1 ГВыб/с (2 канала), 500 Мвыб/с (4 канала) |
| Скорость захвата формы сигнала | 150000, 500000 осциллограмм/с |
| Время нарастания | 1 нс/дел - 1000 с/дел |
| Входное сопротивление | (1 МОм ± 2 %) | (16 пФ ± 2 пФ) |
| Максимальная поддержка аппаратной записи | 120000 кадров |
| Анализатор спектра сигнала с помощью БПФ | есть, 1 млн. точек |
| Сохранение осциллограмм | 12 записей |
| Тип триггера | фронт, длительность, склон, чередование, видео, задержка, тайм-аут, паттерн, время установки / удержания, проседание, выброс, RS-232/UART, I²C, SPI |
| Цифровой мультиметр DVM | есть |
| Автоматическое измерение | максимальное, минимальное значение, верхнее, нижнее, промежуточное значение, от пика к пику, амплитуда, среднее, периодическое среднее значение, среднеквадратичный корень, периодический среднеквадратичный корень, среднеквадратичный переменный ток, площадь, периодическая область, превышение, предварительный импульс, частота, период, время нарастания, время спада, положительный длительный импульс, отрицательная длительность импульса, положительный / отрицательный рабочий цикл, задержка нарастания/спада, фаза, FRFR, FRFF, FFFR, FFFF, FRLF, FRlR, FFLR, FFLF (36 параметров измерений) |
| Отображение 5 измерений одновременно | есть |
| Статистика измерений | среднее, максимальное, минимальное, стандартное отклонение и количество измерений |
| Частотомер | аппаратный, 8-разрядный |
| Поддержка стандартных команд программируемого прибора SCPI | есть |
| Эффект супер флуоресценции Ultra Phosphor 2.0 | есть, отображение до 256 уровней оттенков серого |
| Общие характеристики | |
| Дисплей | 7-дюймовый TFT LCD, WVGA, 800 х 480 пикселей |
| Источник питания | 100 - 240 В, 50 / 60 Гц |

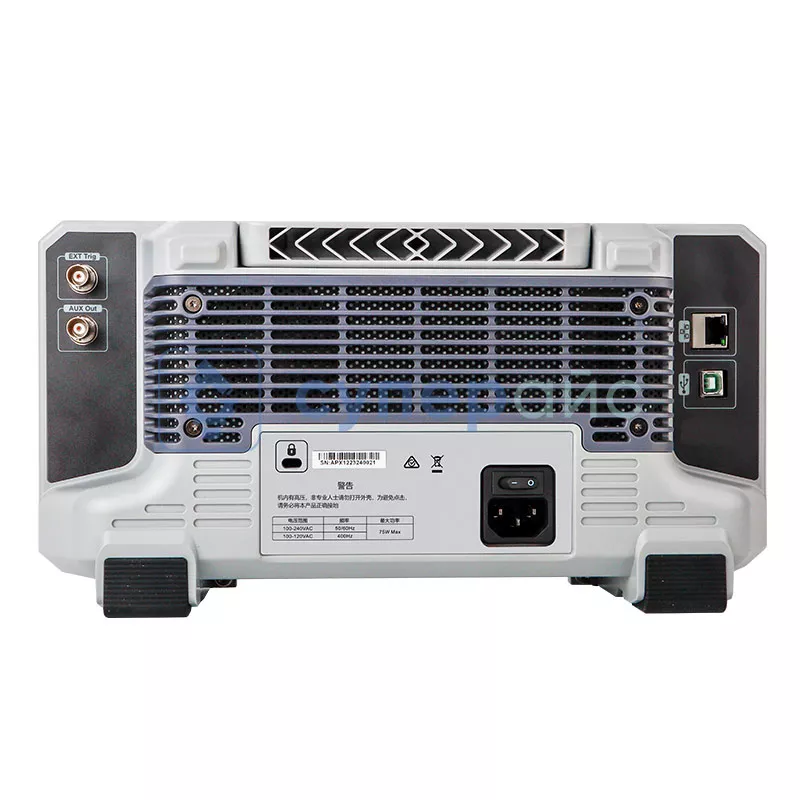

| Интерфейс | USB Host, USB Device, LAN, EXT Trig, AUX (TrigOut/PassFail) |
| Габариты | 375 x 170 x 110 мм |
| Габариты упаковки | 450 x 200 x 270 мм |
| Вес нетто | 3 кг |
| Вес брутто | 3,5 кг |
| Комплектация |
цифровой осциллограф UNI-T UPO1204X - 1 шт USB-кабель - 1 шт кабель питания - 1 шт пассивный датчик (зонд) - 2 шт руководство пользователя - 1 шт |
| Совместимость |
Пассивный пробник для осциллографа UNI-T UT-P05 с делителем 1:10, 200МГц Пассивный пробник для осциллографа UNI-T UT-P04 с делителем 1:10, 100МГц |
Обзорная таблица цифровых осциллографов UNI-T серии UPO
| Характеристики | UPO1104X | UPO1204X |
| Количество каналов | 4 | |
| Полоса пропускания | 100 МГц | 200 МГц |
| Глубина памяти на канал | 56 Мбит / с | |
| Максимальная частота дискретизации | 2 ГВыб/с (1 канал), 1 ГВыб/с (2 канала), 500 Мвыб/с (4 канала) | |
| Скорость захвата формы сигнала | 150000, 500000 осциллограмм/с | |
| Анализатор спектра сигнала с помощью БПФ | есть | |
| Сохранение осциллограмм | 12 записей | |
| Дисплей | 7-дюймовый | |
| Интерфейс | USB Host, USB Device, LAN, EXT Trig, AUX (TrigOut/PassFail) | |
UNI-T UPO1204X: мощный анализ сигналов для профессионалов
Многофункциональный осциллограф UNI-T UPO1204X представляет собой прибор, предназначенный для комплексного анализа электронных сигналов.
Его преимущество — сочетание высокой производительности и интуитивно понятного управления, что делает его подходящим решением как для инженеров в профессиональной лаборатории, так и для продвинутых энтузиастов. Четыре канала измерения позволяют одновременно контролировать несколько сигналов.
Аппарат выделяется расширенными возможностями декодирования, что превращает его в незаменимый инструмент для отладки цифровых схем.
Декодирование по протоколам RS232, I²C, SPI происходит в реальном времени, ускоряя процесс поиска неисправностей в последовательных шинах данных. Высокие полоса пропускания и частота дискретизации гарантируют точное отображение даже быстроменяющихся сигналов, а глубокая память позволяет захватывать длинные временные участки для последующего детального анализа.
Сферы применения осциллографа:
- Отладка или починка сложной электронной аппаратуры.
- Проведение исследований в учебных заведениях.
- Тестирование новых устройств, включая микроконтроллерные платы.
- Сервисное обслуживание промышленного оборудования.
Этот цифровой запоминающий осциллограф отличается высокой скоростью, что гарантирует уверенный захват даже редких и скрытых аномалий сигнала. Эргономичный дизайн с большим дисплеем, поддержка различных интерфейсов связи и возможность автоматических измерений делают работу комфортной и эффективной. UNI-T UPO1204X — это устройство для решения самых сложных задач, где важны точность и надежность.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
