Планшетный осциллограф Micsig STO1004
60 020 ₽
60 020 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
16992
Модель (серия)
STO1004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig STO1004
Общие данные
Артикул (код товара)
16992
Производитель (бренд)
Модель (серия)
STO1004
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор протоколов
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
HDMI
Wi-Fi
USB type C
HDMI
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Описание Micsig STO1004
Технические характеристики Micsig STO1004
| Серия | STO1000 |
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта импульса | ≤ 3,5 нс |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с |
| Максимальная глубина записи | 70 Мб |
| Максимальная скорость захвата формы волны | 130 000 сиг/сек |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1 кс/дел |
| Погрешность временной базы | ± 20 ppm |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 % параллельно с 14,5 пФ ± 3 пФ |
| Вертикальное разрешение | 8 бит |
| Точность усиления постоянного тока | < ± 2 % (1 МОм) |
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел (1 МОм) |
| Диапазон смещения | ± 2,5 дел |
| Максимальное входное напряжение | CAT I 300 V (1 МОм) |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Триггерная связь | DC, AC, HF фильтр, LF фильтр, подавление шума |
| Диапазон задержки запуска | 200 нс - 10 с |
| Запуск по фронту | |
| Тип фронта | запуск по нарастающему / ниспадающему фронту |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с |
| Запуск по видео сигналу | |
| Условие запуска | Срабатывание видеосигналов зависит различных форматов видео |

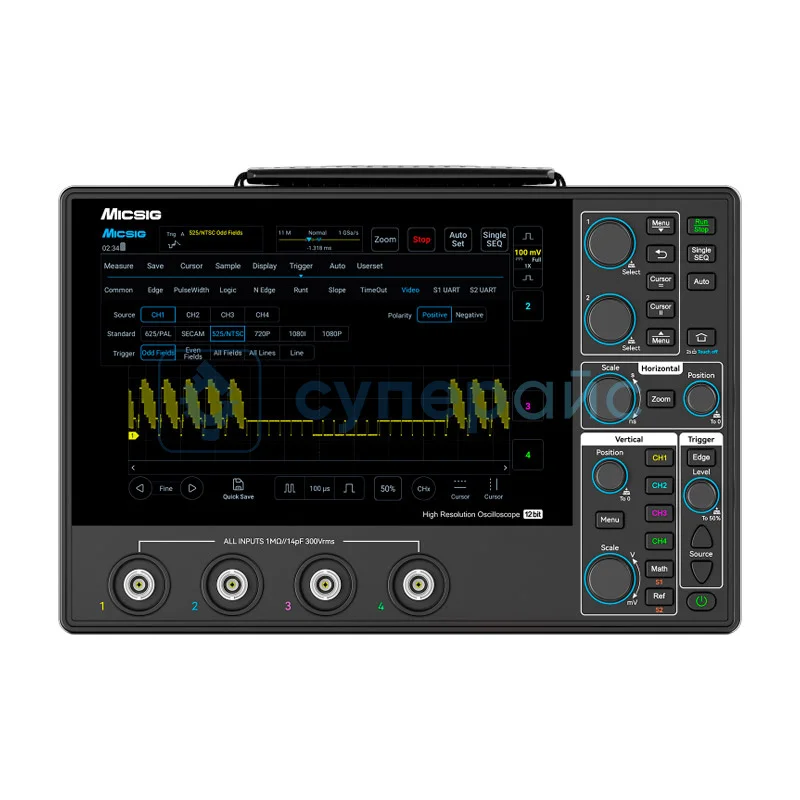

| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P и другие |
| Запуск по истечении времени | |
| Условие запуска | запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени |
| Запуск по наклону | |
| Условие запуска | срабатывание с одного уровня на другой соответствует заданному временному условию |
| Запуск по ранту | |
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой |
| Запуск по N-му фронту | |
| Условие запуска | запуск на N-м восходящем/нисходящим фронте формы сигнала |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, поперечный |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Математические функции | сложение, вычитание, умножение, деление |
| Источник питания | |
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 60 Вт |
| Max напряжение и ток | 12 В DC, 4 А |

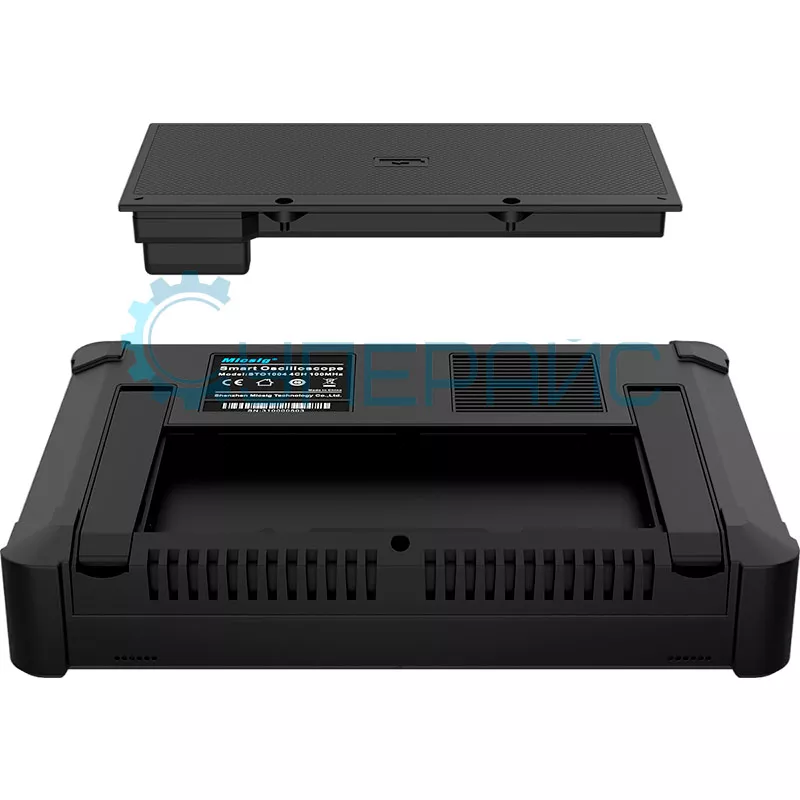

| Батарея | 7,4 В, 7500 мАч, аккумуляторная литиевая батарея |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 8 дюймов, 800 x 600 точек |
| Способ управления устройством | сенсорный экран |
| Язык интерфейса | английский, китайский, немецкий и др. |

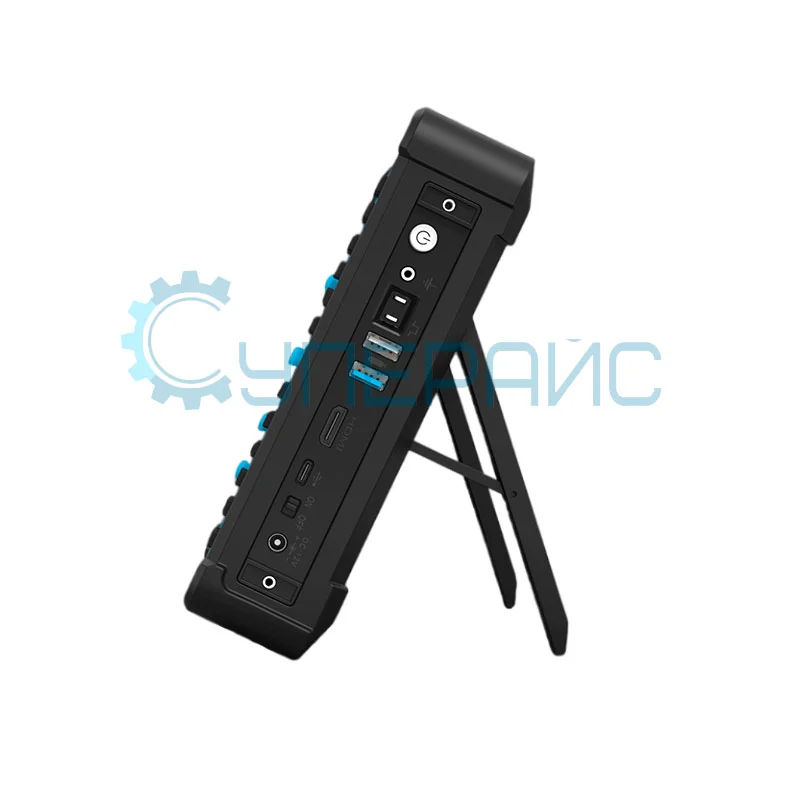

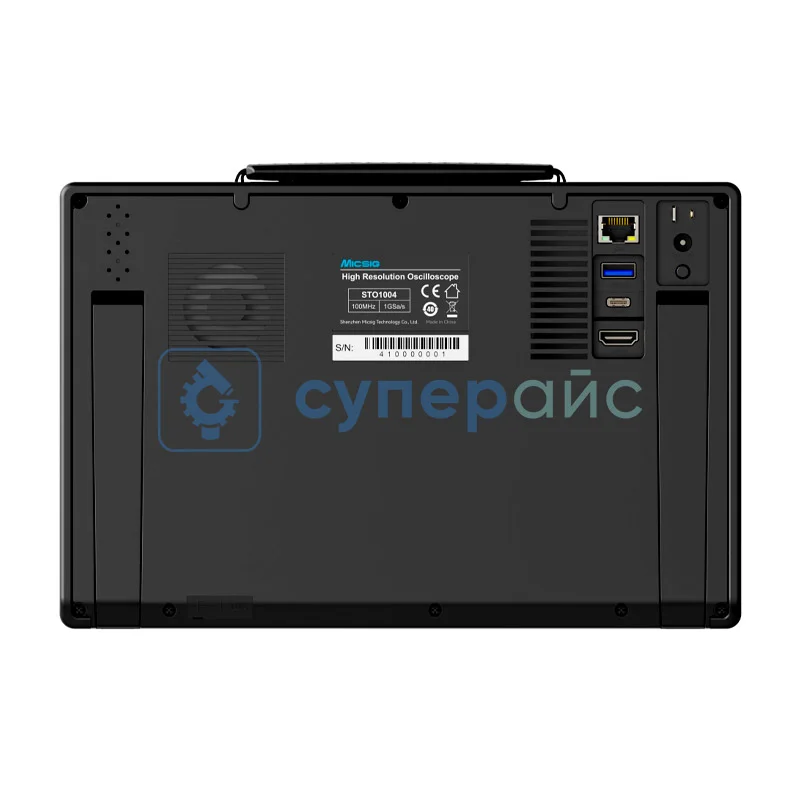

| Интерфейсы | Wi-Fi, USB 3.0/2.0 Host, USB type-C, HDMI, заземление, триггерный выход |
| Декодирование протоколов | UART, LIN, CAN, CAN FD, SPI, I²C |
| Встроенная память | 32 ГБ |
| Рабочая среда |
температура: 0 - 45 ℃ влажность: 5 - 85 % |
| Температура хранения |
температура: -40 - 60 ℃ влажность: 5 - 90 % |
| Рабочая высота | 0 - 3000 м |
| Габариты | 262 х 192 х 50 мм |
| Вес | 1900 г |
| Комплектация |
планшетный осциллограф Micsig STO1004 - 1 шт пробник P130A - 4 шт адаптер питания - 1 шт шнур питания - 1 шт |
| Совместимость |
Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник AC/DC Micsig CP2100A Высоковольтный дифференциальный пробник Micsig DP10007 Дифференциальный пробник Micsig DP10013 Токовый пробник Micsig CP1003B Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Осциллографический пробник Micsig MDP1502 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Пробник для осциллографа Micsig MDP3001 Токовый пробник Micsig CP503B Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Высоковольтный дифференциальный пробник Micsig MDP3000 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Цифровой осциллограф Micsig STO1004

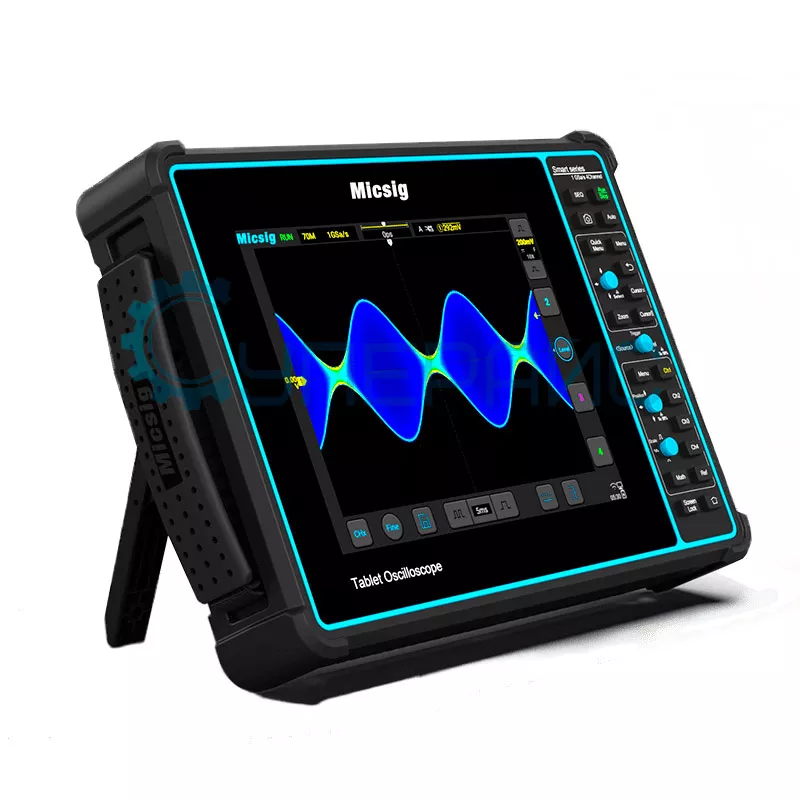

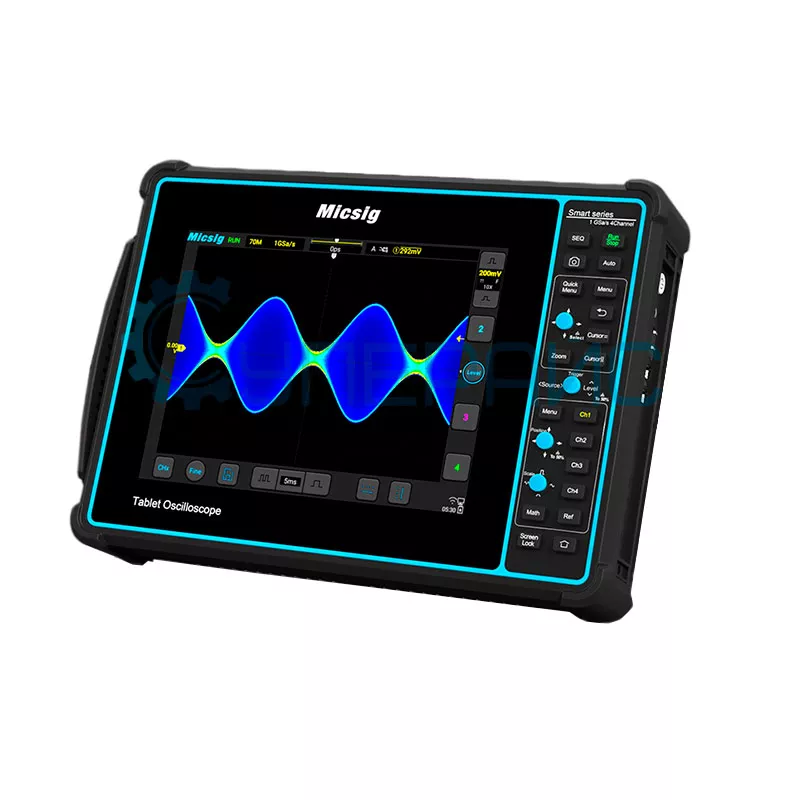

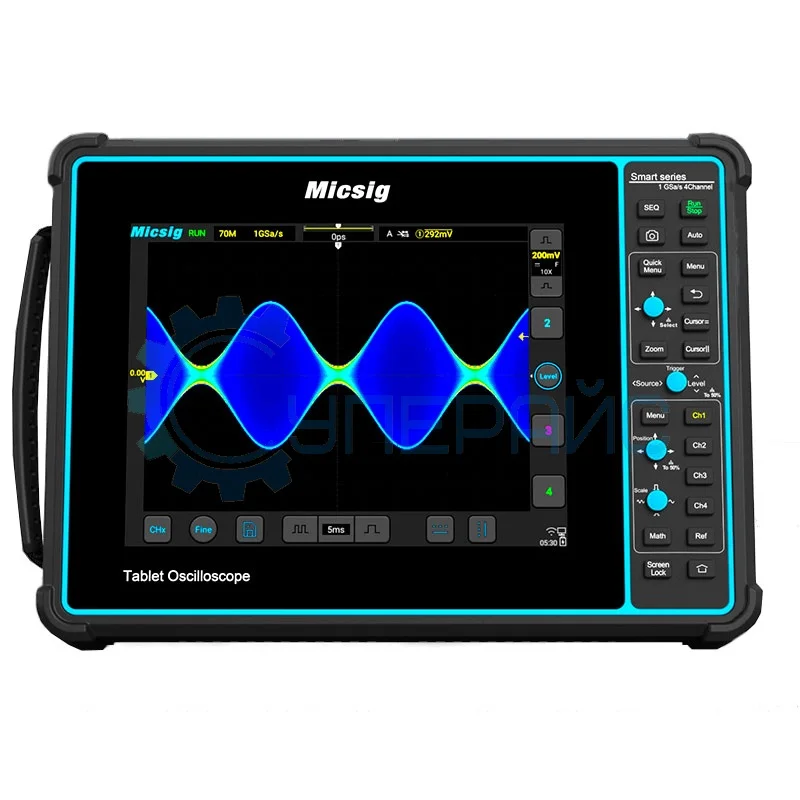

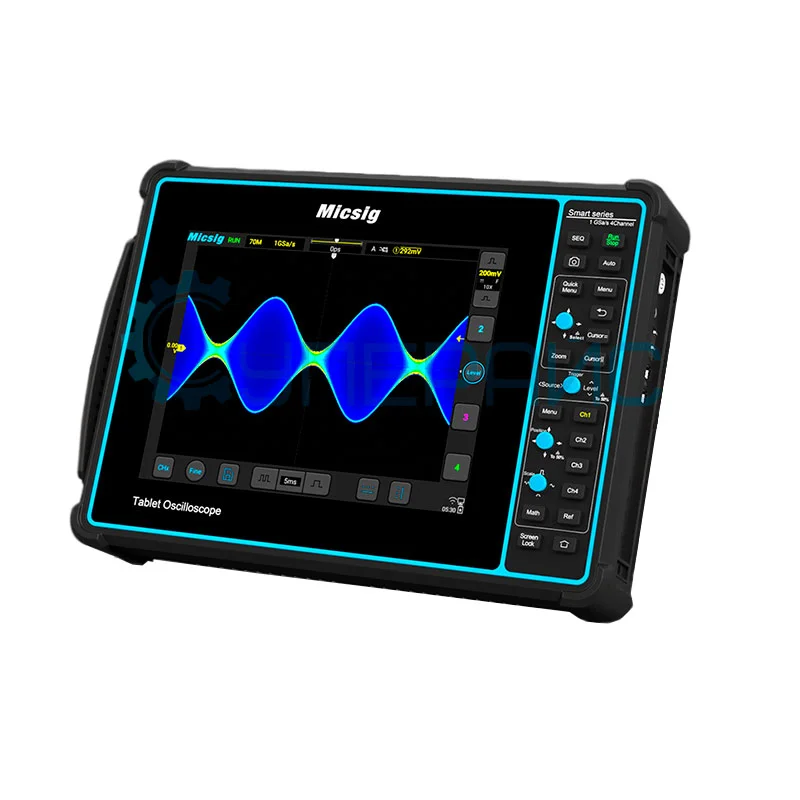

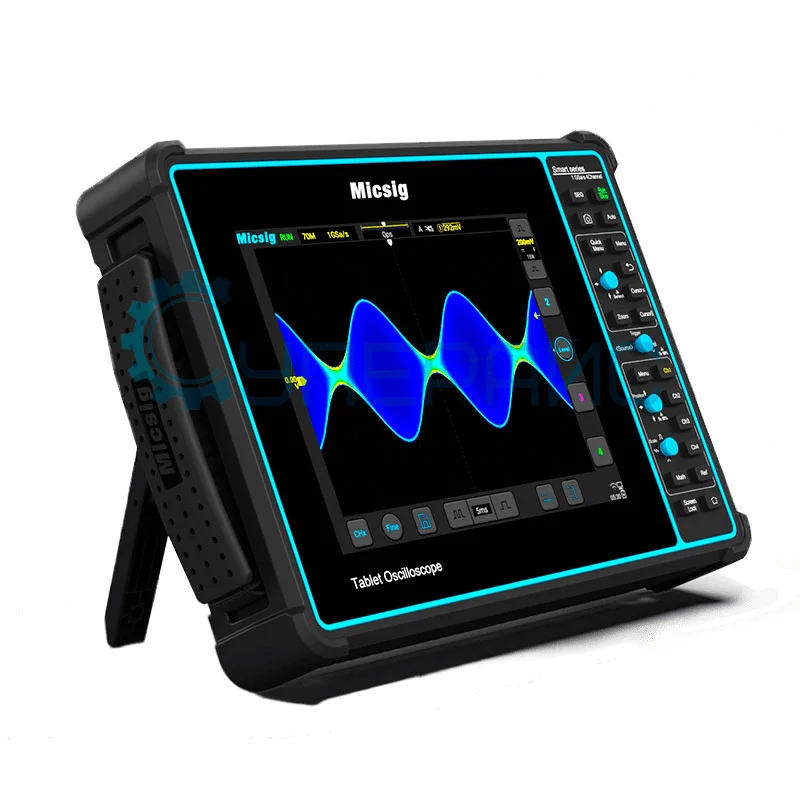

Micsig STO1004 представляет собой портативный планшетный осциллограф на аккумуляторной батарее. Сенсорный дисплей модели упрощает работу с устройством, делая управление интуитивно понятным.
В данном случае производитель предлагает достаточно многофункциональный осциллограф: 4 цифровых каналов хватает для сложных исследований, сопряжённых с анализом сигналов. Пользователь может одновременно исследовать несколько источников.
Полоса пропускания составляет 100 МГц, предел частоты дискретизации в реальном времени - 1 ГВыб/с. Рабочая высота 0 - 3000 м обуславливает широкий диапазон условий эксплуатации прибора. Применять такой сенсорный осциллограф можно, например, работая в горных районах или на высотных объектах.
Встроенная память 32 ГБ помогает сохранять большие объемы информации. Это упрощает измерения и анализ сложных сигналов без необходимости постоянной выгрузки.

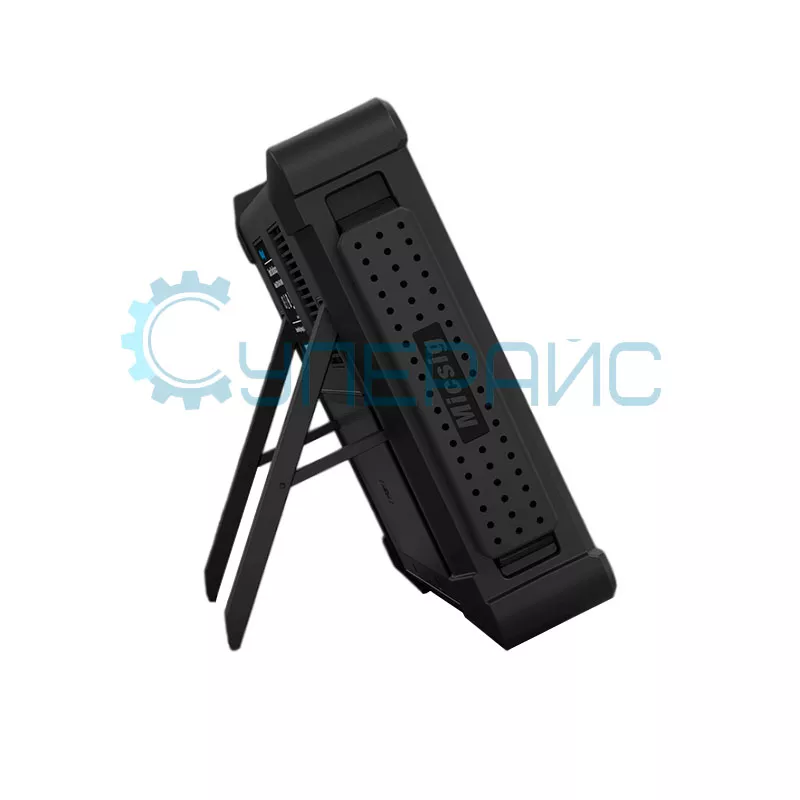

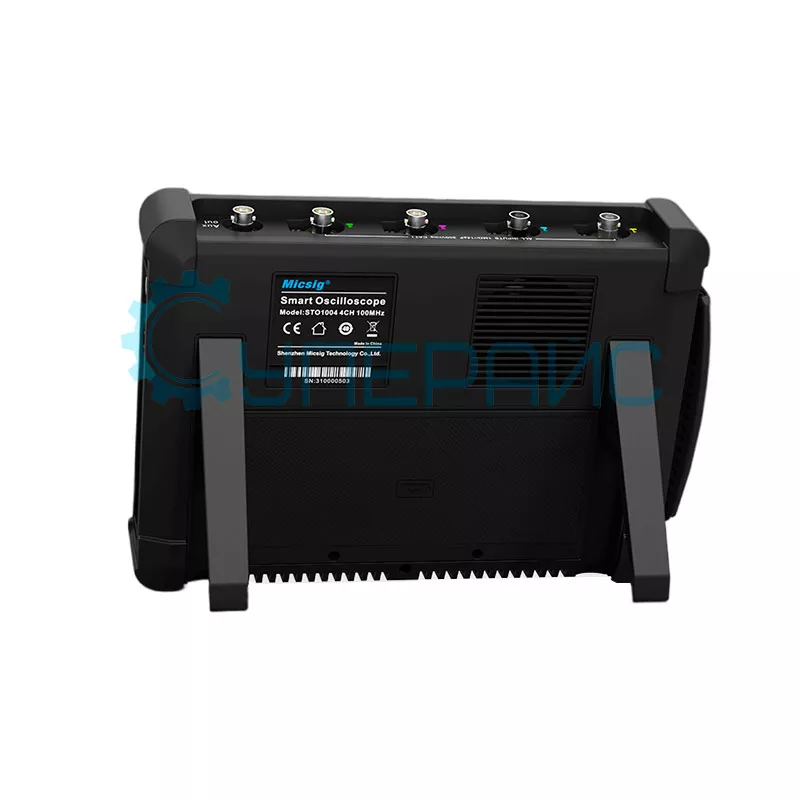

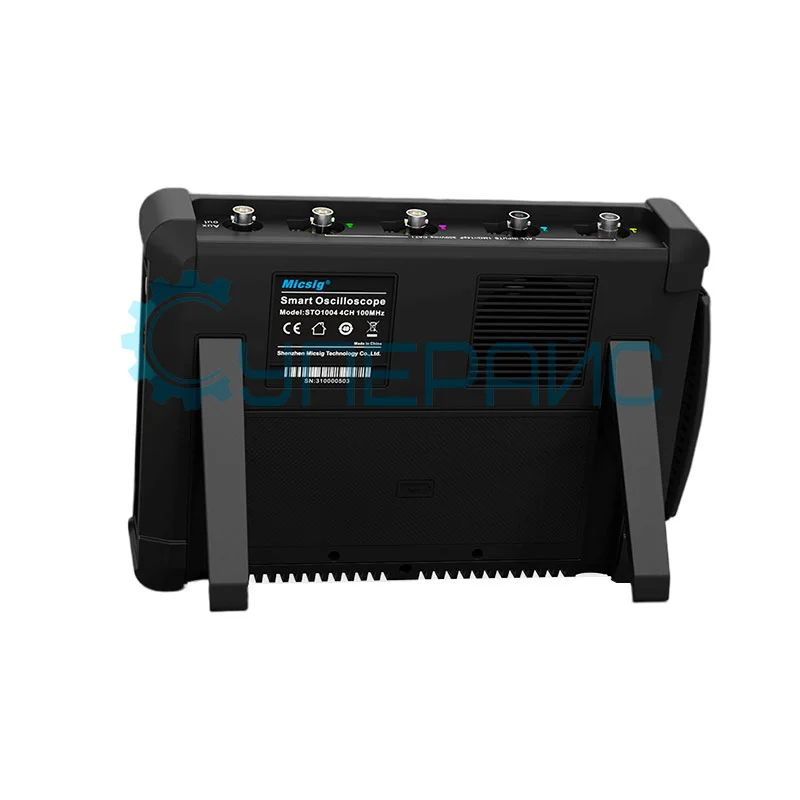

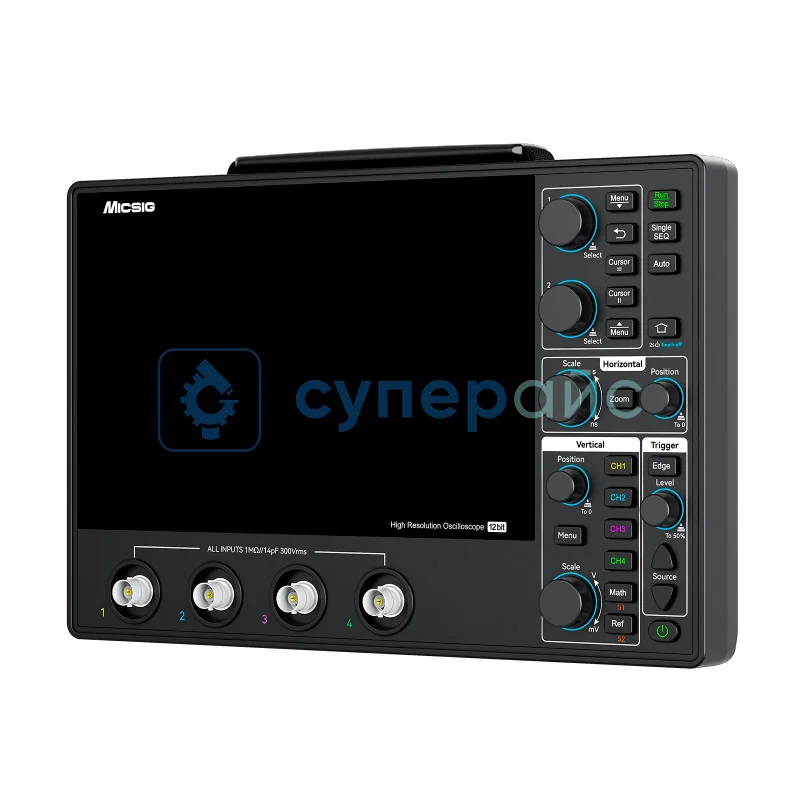

Корпус планшетного типа и физические кнопки управления на передней панели обеспечивают удобство и мобильность при проведении измерений. Прибор подойдёт для работы как в лаборатории, так и в полевых условиях.
Областями применения STO1004 могут стать:
- электронные разработки;
- ремонтные и диагностические работы;
- образование в виде практических занятий в учебных заведениях технического профиля;
- исследования в радиоэлектронике.
Обзорная таблица осциллографов Micsig серии STO
| Характеристики | STO1004 | STO2002 |
| Полоса пропускания, МГц | 100 | 200 |
| Количество аналоговых каналов | 4 | 2 |
| Количество цифровых каналов | нет | |
| Частота дискретизации на канал, МВыб/с | 1000 | |
| Глубина памяти на канал | 70 Мб | |
| Время нарастания, нс | ≤ 3,5 | ≤ 1,75 |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Генератор сигналов | нет | |
| Логический анализатор | нет | |
| Мультиметр | нет | |
| Анализатор спектра сигнала с помощью БПФ | нет | да |
| Частотомер | нет | да |
| Самописец | нет | да |
| Анализатор протоколов | да | |
| Дисплей | 800 x 600 | |
| Интерфейс передачи данных | USB/ USB type C/ HDMI/ Wi-Fi | |
Документация и ПО Micsig STO1004
Название
Язык
Версия
Размер и тип
Руководство пользователя портативных осциллографов Micsig серии STO
Язык:
Русский
Размер и тип:
3,22 МБ,
pdf
Руководство пользователя для осциллографа Micsig STO1004
Язык:
Английский
Версия:
V1.0
Размер и тип:
2,94 МБ,
PDF
Спецификация осциллографа Micsig STO1004
Язык:
Английский
Размер и тип:
755 КБ,
PDF
Отзывы Micsig STO1004
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
15518
Модель (серия):
KW450
Производитель:
Konnwei
Страна производства:
Китай
Гарантия, мес.:
12
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Кейс/чехол в комплекте:
да
Тип сканера:
Мультимарочный
Поддержка стандарта OBD-II:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19470
Модель (серия):
ATO3004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
300
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21784
Модель (серия):
HDS2202S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19949
Модель (серия):
DPO7504C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
с цифровым люминофором (DPO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19942
Модель (серия):
DPO7204C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
с цифровым люминофором (DPO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19508
Модель (серия):
TO2004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17001
Модель (серия):
SATO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39480
Модель (серия):
WT100S-16
Производитель:
Wasites
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39308
Модель (серия):
UC2830B
Производитель:
UCE
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Спящий режим:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38821
Модель (серия):
AT4524
Производитель:
Anbai
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1300°С
Добавить в избранное
Артикул (код товара):
43033
Модель (серия):
IT4008
Производитель:
IVTTCR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-270
Макс. измеряемая температура, °C:
1820°C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39609
Модель (серия):
THS 6110A
Производитель:
PINTECH
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
40383
Модель (серия):
376D+
Производитель:
Chuera
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
индукционная (высокочастотная) станция с нагревом жала с помощью нагрева вихревыми токами
Общая мощность, Вт:
90
Макс. температура нагрева, °C:
600
Добавить в избранное
Артикул (код товара):
25550
Модель (серия):
NF-468V
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Нет
Трассировка и идентификация кабеля:
Нет
Проверка целостности кабеля:
Да
Проверка на наличие обрыва :
Да
Добавить в избранное
Артикул (код товара):
40460
Модель (серия):
AT4202
Производитель:
Anbai
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1800°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
400
Модель (серия):
UDB1108S
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Частота дискретизации на канал, МВыб/с:
100
Глубина памяти на канал:
2 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17484
Модель (серия):
854
Производитель:
Quick
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Общая мощность, Вт:
400
Мин. температура нагрева, °C:
50
Макс. температура нагрева, °C:
350
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
30743
Модель (серия):
pop 3 Plus
Производитель:
Revopoint
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4591
Модель (серия):
iDSO1070A
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
5751
Модель (серия):
IBQ101
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Антижучок-частотомер для поиска радиозакладок (жучков):
Да
Добавить в избранное
Артикул (код товара):
6263
Модель (серия):
SG90 Micro Servo
Производитель:
TELESKY
Страна производства:
Китай
Гарантия, мес.:
3
Рабочее напряжение:
3.5 В
Крутящий момент:
0 - 4 кг*с*см
Угол поворота ротора:
360°
Тип управления:
аналоговый
Макс. скорость вращения (с/60°):
0,12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
940
Модель (серия):
UT61C
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21782
Модель (серия):
HDS2202
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16992
Модель (серия):

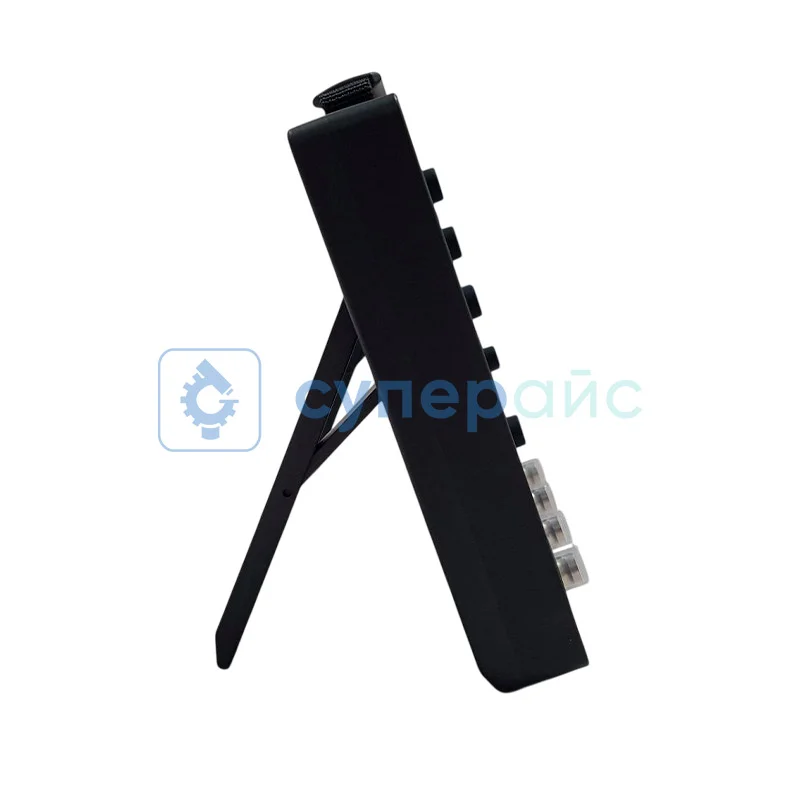

STO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
5 250 руб.
-25%
3 937 руб.
Добавить в избранное
Артикул (код товара):
425
Модель (серия):
UDB1008S
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
1,44
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Благодарственные письма
