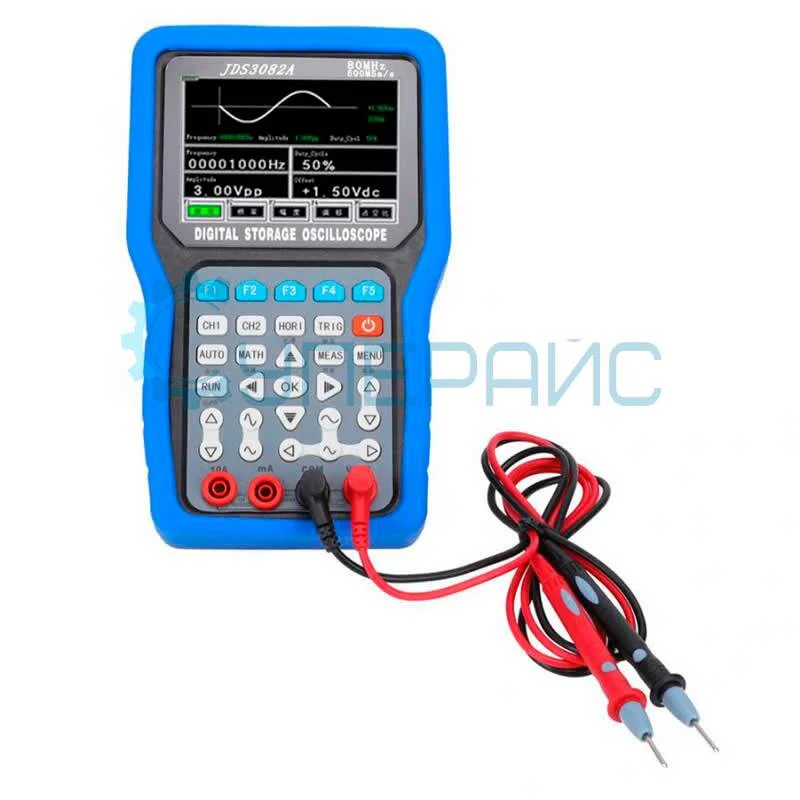

Портативный двухканальный осциллограф JINHAN JDS3082A
Артикул (код товара): 6102
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
38 250 ₽
38 250 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
6102
Модель (серия)
JDS3082A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JINHAN JDS3082A
Общие данные
Артикул (код товара)
6102
Производитель (бренд)
Модель (серия)
JDS3082A
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Самописец
Мультиметр
Самописец
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
RS-232
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание JINHAN JDS3082A
Технические характеристики JINHAN JDS3082А
| Количество каналов | 2 |
| Полоса пропускания | 80 МГц |
| Частота дискретизации | 500 МВыб/с |
| Глубина записи | 16 Кб |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм ± 2%, 20 ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х |
| Максимальное входное напряжение | 40 В (1 X), 400 В (10 Х), 4000 В (100 Х) |
| Горизонтальная система | |
| Чувствительность |
10 нс - 50 мс 1, 2, 5 шаг 100 мс - 5 с |
| Вертикальная система | |
| Входной диапазон |
10 мВ - 5 В (1 Х) 100 мВ - 50 В (10 Х) 1 В - 500 В (100 Х) |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматические измерения | пиковое значение, рабочий цикл, частота, период, максимум, минимум, среднее значение, среднеквадратичное значение (поддержка 50 Гц - 60 МГц) |
| Курсорные измерения | поддержка курсоров времени и напряжения |
| Режим отображения | Y-T, X-Y |
| Мультиметр | |
| Полная шкала | 6000 отсчетов |
| Напряжение постоянного тока | 60,00 мВ, 600,0 мВ, 6,000 В, 60,00 В, 600,0 В, 1000 В |
| Напряжение переменного тока | 60,00 мВ, 600,0 мВ, 6,000 В, 60,00 В, 600,0 В, 750 В |
| Постоянный и переменный ток |
60,00 мА / 600,0 мА 6,000 А / 10,00 А |
| Сопротивление | 600,0 Ом, 6,000 кОм, 60,00 кОм, 600,0 кОм, 6,000 МОм, 60,00 МОм |
| Емкость | 40,00 нФ, 400,0 нФ, 4,000 мкФ, 40,00 мкФ, 400,0 мкФ, 4000 мкФ (удерживайте 30 секунд после использования этой функции) |
| Диод | 0 - 2,0 В |
| Обнаружение | в 600 Ом обнаружения предачи, зуммер меньше 30 |
| Генератор сигналов | |
| Частота |
синусоидальная (1 Гц - 20 МГц) прямоугольная волна (1 Гц - 5 МГц) треугольная волна |
| Рабочий цикл | 0 - 100% |
| Амплитуда | 100 мВ - 4 В |
| Смещение | ± (0 - 2 В) |
| Последовательный порт | |
| Скорость передачи данных | 115200 - 1200 |
| Биты данных | 8, 9 |
| Четность бит | нет, четное, нечетное |
| Стоп бит | 1, 0.5, 2, 1.5 |
| Формат Hex | 10, 16 |
| Регистратор | |
| Временной диапазон | 100 мс - 5 с |
| Время записи | запись группы сигналов каждую секунду |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 4.5 дюймов, 400 x 272 точек, 16 бит |
| Интерфейс | microUSB |
| Цвет | черный / голубой |
| Материал | АБС - пластик |
| Габариты | 195 х 99 х 39 мм |
| Габариты упаковки | 285 х 232 х 81 мм |
| Вес нетто | 650 г |
| Вес брутто | 1,6 кг |
| Комплектация |
осциллограф JINHAN JDS3082А - 1 шт чехол для хранения - 1 шт щупы для осциллографа - 2 шт кабель microUSB - 1 шт зарядное устройство - 1 шт тестовые провода - 2 шт BNC-кабель - 1 комплект защитная пленка - 1 шт USB-накопитель (инструкция по эксплуатации) - 1 шт |

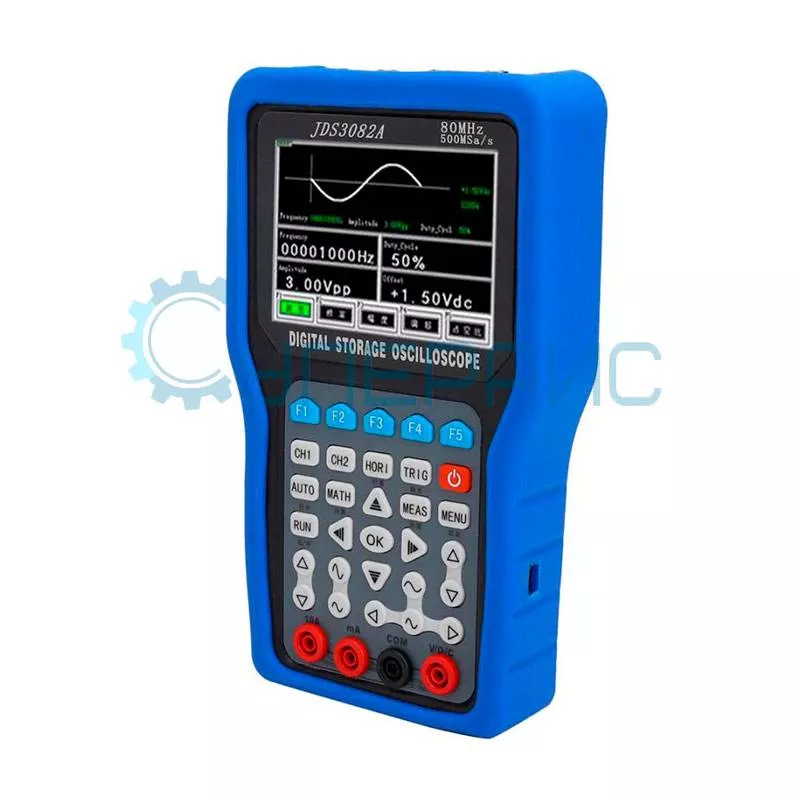

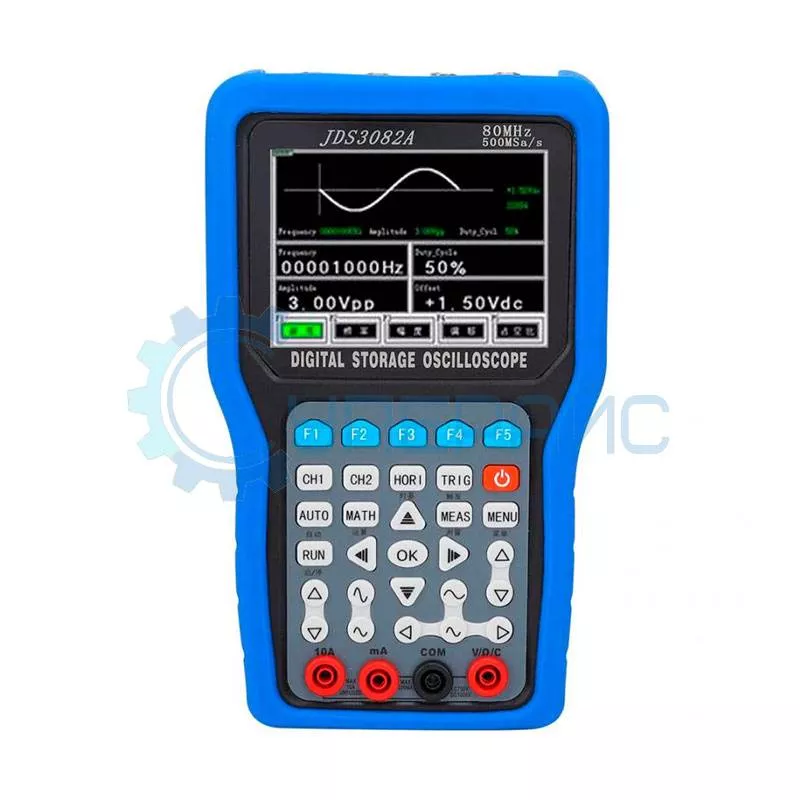

Двухканальный осциллограф JDS3082А от известного китайского производителя JINHAN
Малогабаритный портативный осциллограф оснащен 16-битным цветным TFT-дисплеем в 4.5 дюймов и глубиной памяти в 16 Кб.
Имеет три режима синхронизации – одиночный, нормальный и автоматический. Одиночный режим синхронизации предназначен для анализа непериодических сигналов, нормальный – для непериодических цифровых сигналов, а автоматический – для аналоговых периодических сигналов.

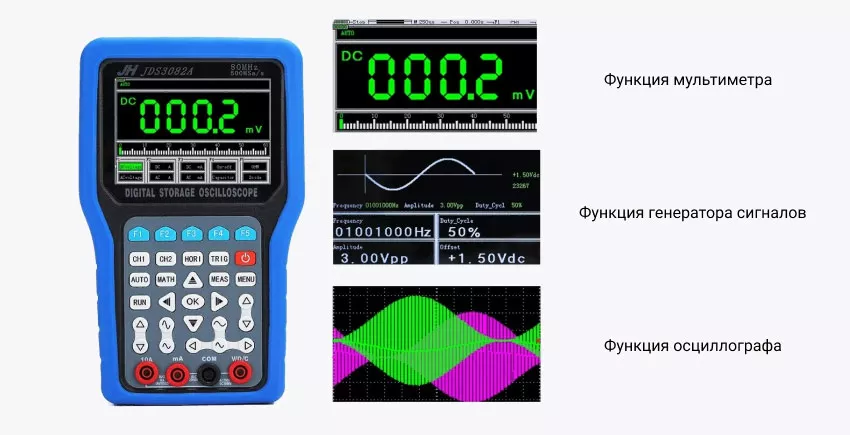

Прибор многофункционален, так как имеет функции генератора сигналов и мультиметра.
Встроенный мультиметр измеряет ток, напряжение, емкость, сопротивление, тестирует диоды и проверяет цепи; разрешение 6000 отсчетов.
Генератор сигналов обладает пропускной способностью в 80 МГц и имеет 8-битное вертикальное разрешение. Поддерживает такие виды сигналов, как: синусоидальный, прямоугольный и треугольный.

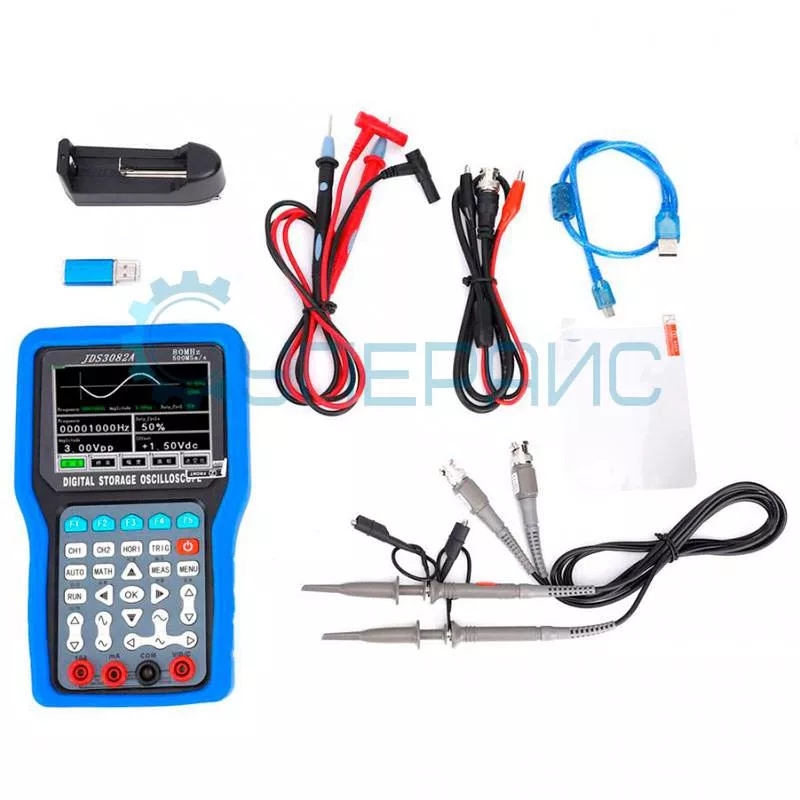

В комплектацию осциллографа входит:

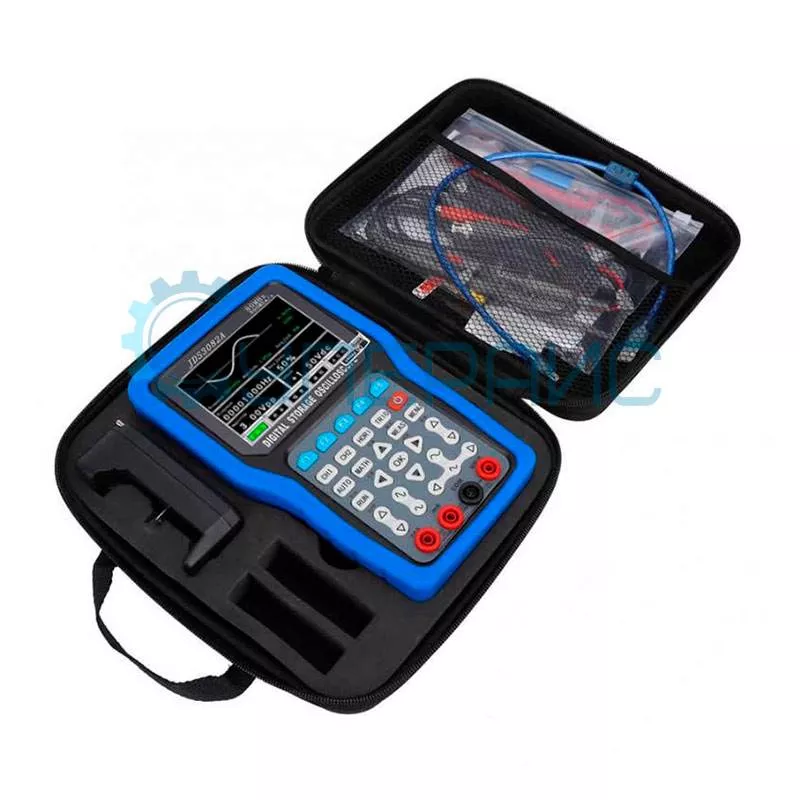

- чехол для хранения - 1 шт
- щупы для осциллографа - 2 шт
- кабель microUSB - 1 шт
- зарядное устройство - 1 шт
- тестовые провода - 2 шт
- BNC-кабель - 1 комплект
- защитная пленка - 1 шт
- USB-накопитель (инструкция по эксплуатации) - 1 шт
Документация и ПО JINHAN JDS3082A
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов JINHAN модели JDS3051A, JDS3072E, JDS3082A
Язык:
Русский
Размер и тип:
821 КБ,
pdf
Инструкция по эксплуатации портативного осциллографа JINHAN JDS3082A
Язык:
Английский
Размер и тип:
2,91 МБ,
PDF
Отзывы JINHAN JDS3082A
Гаврилов Олег
23.08.2022 06:46:45
Брал для рабочих выездов. Подставка удобная в применении, предусмотрен юзби выход и зарядное устройство, в режиме меню можно сделать скриншоты и они записываются в памяти, их можно потом посмотреть на пк, иногда в автоматическом режиме не может нормально отобразить сигнал, но это в принципе не критично. Доставка быстрая, без проблем доставили. Спасибо
SUPEREYES.RU
23.08.2022 07:44:21
Гаврилов Олег
Брал для рабочих выездов. Подставка удобная в применении, предусмотрен юзби выход и зарядное устройство, в режиме меню можно сделать скриншоты и они записываются в памяти, их можно потом посмотреть на пк, иногда в автоматическом режиме не может нормально отобразить сигнал, но это в принципе не критично. Доставка быстрая, без проблем доставили. Спасибо
Брал для рабочих выездов. Подставка удобная в применении, предусмотрен юзби выход и зарядное устройство, в режиме меню можно сделать скриншоты и они записываются в памяти, их можно потом посмотреть на пк, иногда в автоматическом режиме не может нормально отобразить сигнал, но это в принципе не критично. Доставка быстрая, без проблем доставили. Спасибо
Олег, здравствуйте!
Спасибо за покупку и обратную связь! Уверены, ваш отзыв поможет и другим людям, выбирающим портативный осциллограф.
Мы очень рады, что осциллограф JINHAN JDS3082A оправдал ваши ожидания. Приятно осознавать, что у нас вы находите необходимое оборудование. Надеемся, что прибор прослужит вам ещё долго и станет верным помощником в ваших делах.
Будем рады видеть вас в числе наших постоянных покупателей.
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
