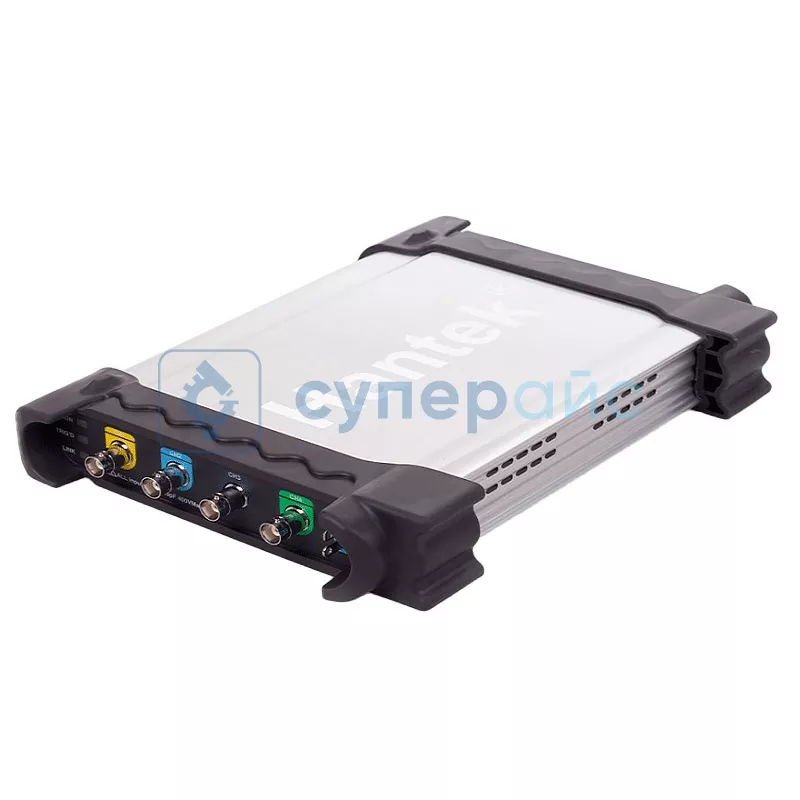

Цифровой осциллограф Hantek DSO3104A
61 030 ₽
61 030 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
23829
Модель (серия)
DSO3104A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO3104A
Общие данные
Артикул (код товара)
23829
Производитель (бренд)
Модель (серия)
DSO3104A
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
microSD
LAN
microSD
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Описание Hantek DSO3104A
Технические характеристики Hantek DSO3104
| Полоса пропускания | 100 МГц |

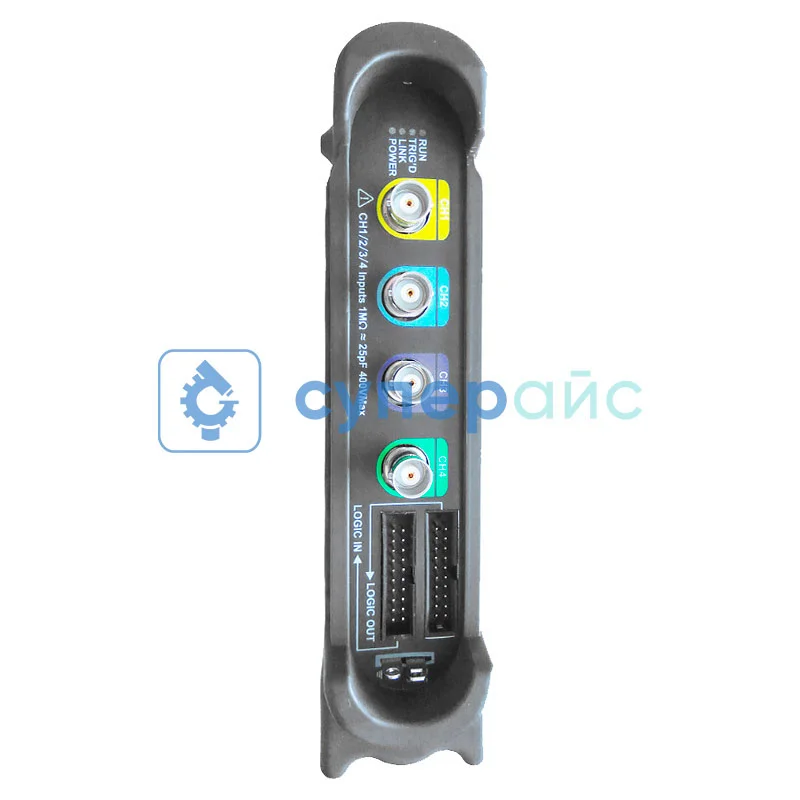

| Количество каналов | 4 |
| Частота дискретизации | 1 ГВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 400 В |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел 1, 2, 5 шаг |
| Погрешность временной базы | ± 50 ppm |
| Глубина памяти | 1.6 Кб - 128 Мб / CH (1.6 Кб, 16 Кб, 160 Кб, 1.6 Мб, 16 Мб, 32 Мб, 64 Мб, 128 Мб) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Время нарастания | 3,5 нс |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Диапазон вертикального смещения |
1 мВ / дел - 10 В / дел 10 мВ / дел - 100 В / дел 100 мВ / дел - 1 кВ / дел 1 В / дел - 10 кВ / дел |
| Система синхронизации | |
| Источник триггера | CH1 - CH4, EXT, EXT / 10 |
| Режимы | фронт, импульс, видео,наклон, истечение времени |
| Тип | одиночный, автоматический, нормальный |
| Режимы отображения осциллограмм | XY, XT |
| Система измерения | |
| Измерения напряжения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время нарастания, время спада, положительная ширина, отрицательная ширина, рабочий цикл |
| Измерения курсоров | вертикальный, горизонтальный, автоматический |
| Форма сигнала | +, -, х, /, FFT, инвертировать |
| Логический анализатор | |
| Количество каналов | 16 |
| Максимальное входное сопротивление | 200 кОм (С = 10 пФ) |
| Диапазон входного напряжения | -60 ~ 60 В |
| Частота дискретизации | 250 МВыб / с |
| Полоса пропускания | 10 МГц |
| Совместимый вход | TTL, LVTTL CMOS, LVCMOS, ЭСЛ. PECL, EIA |
| Глубина памяти | 16 Кб - 64 Мб |
| Генератор сигналов | |
| Диапазон частот | DC - 25 МГц |
| Частота дискретизации | 200 МВыб / с |
| Разрешение по частоте | 0,1% |
| Количество каналов | 1 |
| Глубина памяти | 4 Кб |
| Вертикальное разрешение | 12 бит |
| Погрешность временной базы | < 30 ppm |
| Амплитуда | ± 3,5 В max |
| Выходное сопротивление | 50 Ом |
| Выходной ток | 50 мА |
| Общие характеристики | |

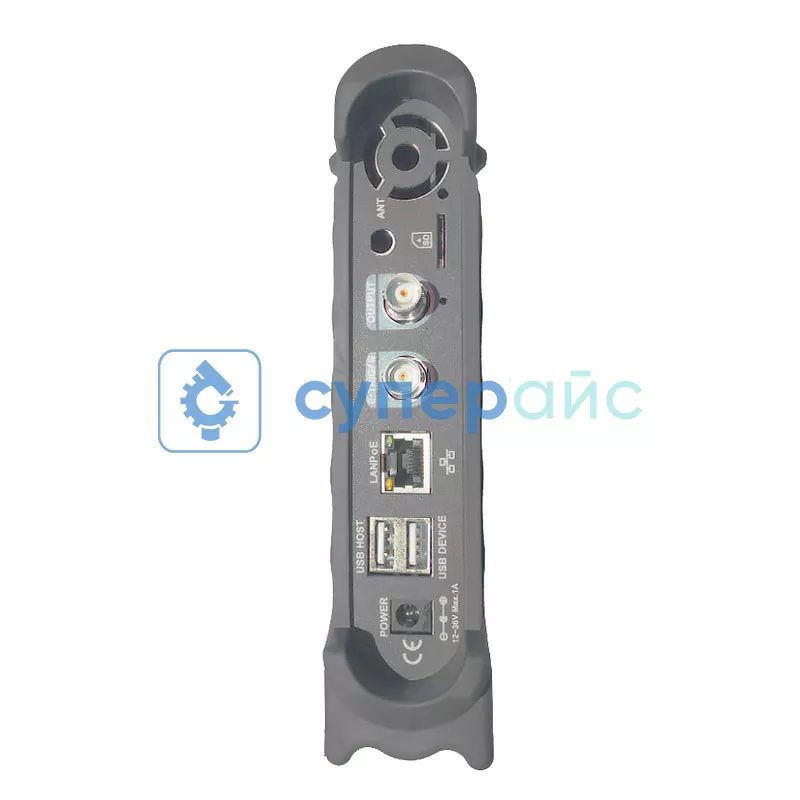

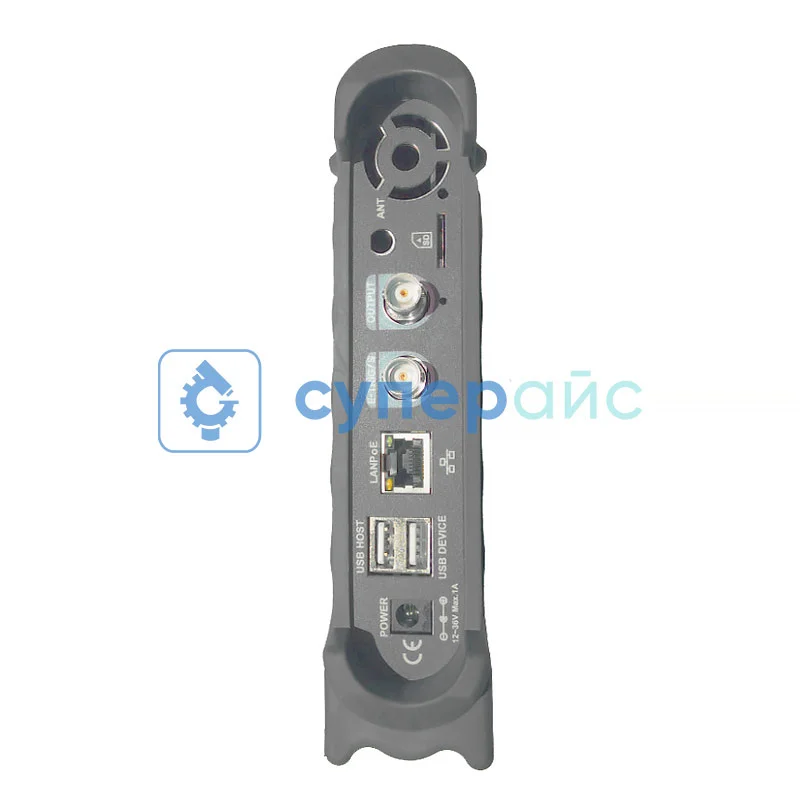

| Интерфейс | USB, LAN, microSD |
| Питание | 12 - 36 В (широкий диапазон входного напряжения) |
| Поддержка программного обеспечения | Windows 10, 8, 7 |
| Программные возможности |
Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно |
| Функция PASS / FAIL | есть |
| Поддержка протокола SCPI | есть |
| Габариты | 255 х 190 х 45 мм |
| Вес | 1 кг |

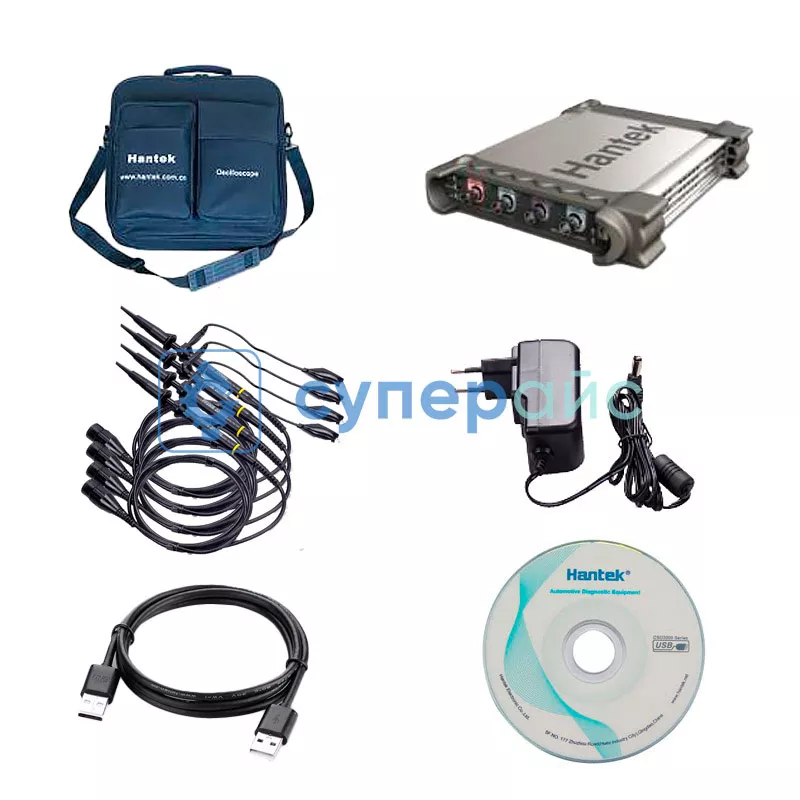

| Комплектация | USB осциллограф Hantek DSO3104A - 1 шт |
|
USB кабель - 1 шт BNC кабель - 1 шт щупы для осциллографа - 4 шт блок питания - 1 шт сумка для хранения - 1 шт диск с ПО - 1 шт зажимы для логического анализатора - 1 комплект соединительные провода для зажимов - 2 шт |
|
Документация и ПО Hantek DSO3104A
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии DSO-3000(A)
Язык:
Русский
Размер и тип:
2,22 МБ,
pdf
Программное обеспечение для цифровых осциллографов Hantek серии DSO3000
Язык:
Английский
Размер и тип:
208 Мб,
ZIP
ZIP
Прошивка для цифровых осциллографов Hantek серии DSO3000A
Язык:
Английский
Размер и тип:
1,37 Мб,
ZIP
ZIP
Руководство по программированию SCPI цифровых осциллографов Hantek серии DSO3000(A)
Язык:
Английский
Версия:
1.0.0.4
Размер и тип:
450,17 Кб,
PDF
Спецификация для цифровых осциллографов Hantek серии DSO3000(A)
Язык:
Английский
Размер и тип:
350,25 Кб,
PDF
Руководство пользователя для цифровых осциллографов Hantek серии DSO3000(A)
Язык:
Английский
Версия:
1.0.2
Размер и тип:
1,6 Мб,
PDF
Показать больше
