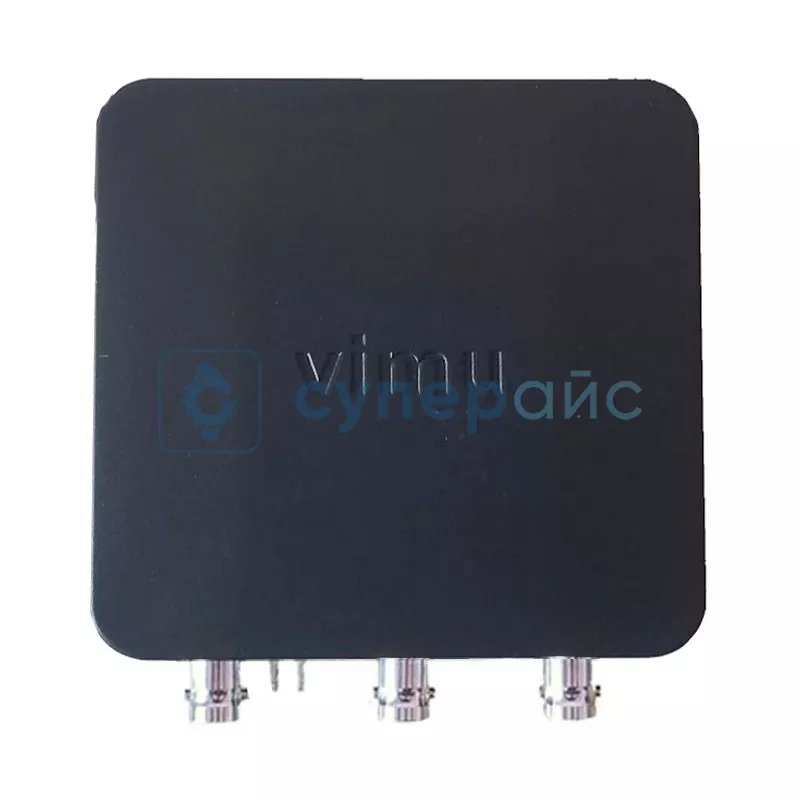

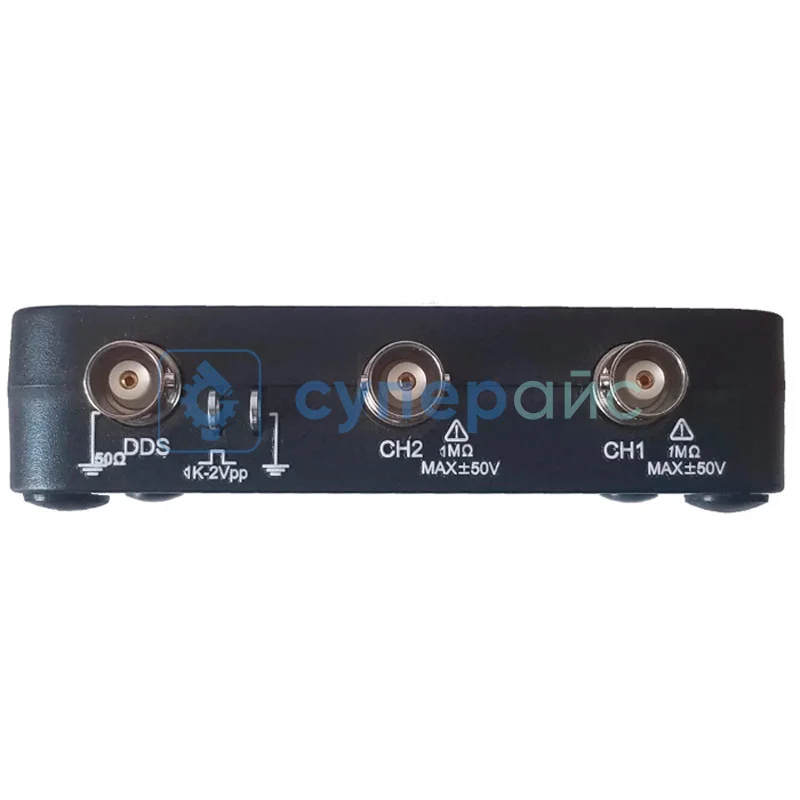

Двухканальный осциллограф VIMU MSO20BL 32M
Артикул (код товара): 22784
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
14 280 ₽
14 280 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
22784
Модель (серия)
MSO20BL
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики VIMU MSO20BL
Общие данные
Артикул (код товара)
22784
Производитель (бренд)
Модель (серия)
MSO20BL
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Декодирование сигналов шин
UART
SPI
LIN
CAN
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB type C
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Автомобильная диагностика
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Описание VIMU MSO20BL
Технические характеристики VIMU MSO20BL 32M
| Параметры осциллографа | |
| Количество каналов | 2 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб / с |
| Развязка входа | DC, AC |
| Диапазон напряжения |
- 12 В - 12 В (датчик X1) -120 В - 120 В (зонд X10) |
| Глубина записи | 32 Мб |
| Вертикальное разрешение | 8 бит |
| Режимы триггера | без триггера, нарастающий и ниспадающий фронт, импульс, импульс |
| Режим запуска | автоматический, нормальный, однократный |
| Уровень срабатывания | регулируемый |
| Чувствительность триггера | на 0,1 - 1,0 деление |
| БПФ | |
| Ссылка | V, dBV, dBmV, dbmW, dBu |
| Точки данных | 8 - 1048576 |
| Измерение | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR |
| Функция окна | 18 функций |
| Способ отображения | амплитуда, среднее значение, пиковое удержание |
| Координаты по оси x | линейные, логарифмические |
| Фильтр | |
| Каналы | 2 |
| Тип фильтра | метод функции окна FIR, метод выборки частоты FIR, IIR |
| Типы окон FIR | 18 окно |
| Типы IIR | Баттерворт, Чебышев I, Чебышев II, Эллипс |
| Самописец | |
| Канал | общие каналы осциллографа |
| Частота дискретизации | 1 K - 10 МГц (1, 2, 5 шагов) |

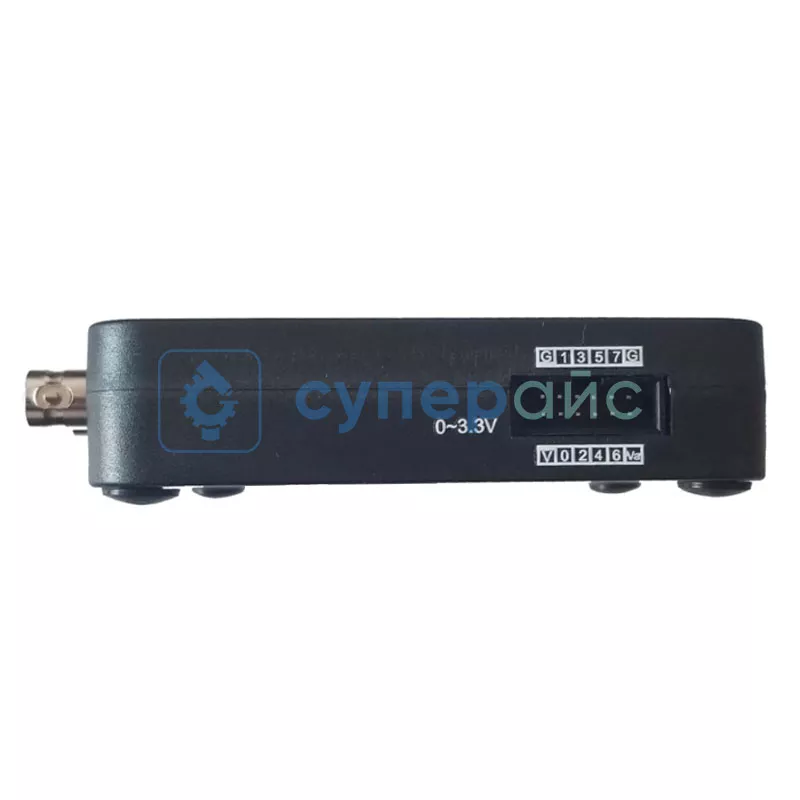

| Логический анализатор | |
| Канал | 8 |
| Частота дискретизации | 100 МГц |
| Опорное напряжение | 3,3 В |
| Анализатор протоколов | |
| Источник данных | CH1, CH2, DIO0-DIO7 |
| Протоколы | UART, ICC, SPI, CAN, LIN, DMX-512, 1-Wire |
| Генератор сигналов DDS | |
| Канал | 1 |
| Частота дискредитации | 100 МВыб / с |
| Вертикальное разрешение | 14 бит |
| Глубина записи | 8 К |
| Выходная амплитуда | ±3 В |
| Смещение по постоянному току | ±2 В |
| Форма сигнала | синосуидальный, квадратный, линейный, импульсный, белый шум, постоянный ток, ARB |
| Регулятор частоты | |
| Диапазон частот | 1 Гц - 5 МГц |
| Способ развёртки | линейный, логарифмический |
| Дисплей развёртки | амплитуда, фаза |
| Общие характеристики | |
| Интерфейс | USB 2.0 Type - C |
| Габариты устройства | 100 х 100 х 24 мм |
| Габариты упаковки | 255 х 150 х 60 мм |
| Вес нетто | 150 г |
| Вес брутто | 500 г |
| Комплектация | цифровой осциллограф VIMU MSO20BL 32M - 1 шт |
|
щупы для осциллографа - 2 шт USB кабель - 1 шт кабель BNC - 1 шт провода Dupont - 10 шт зажимы логического анализатора - 10 шт инструкция по эксплуатации - 1 шт |
|
Документация и ПО VIMU MSO20BL
Название
Язык
Версия
Размер и тип
Руководство пользователя для USB осциллографов VIMU серии MSO20
Язык:
Русский
Размер и тип:
1,26 МБ,
pdf
