Регулируемый преобразователь (DC-DC) D1603A
Код товара: 520
Гарантия 6 месяцев
О товаре Входное напряжение: 5 - 23 В
Выходное напряжение: 0 - 16,5 В
Выходной ток: 0 - 3 A
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Входное напряжение: 5 - 23 В
Выходное напряжение: 0 - 16,5 В
Выходной ток: 0 - 3 A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ WINNERS D1603A
| Характеристики DC–DC регулируемого преобразователя | ||||||||||
| Входное напряжение | 5 - 23 В | |||||||||
| Выходное напряжение | 0 - 16,5 В ± 0,8% | |||||||||
| Выходной ток | 0 - 3 A ± 0,8% | |||||||||
| Шаг регулировки напряжения | 10 мВ | |||||||||
| Шаг регулировки тока | 10 мА | |||||||||
| КПД преобразователя | до 95% | |||||||||
| Топология |
Buck |
|||||||||
| Частота дискретизации | < 50 мс | |||||||||
| Рабочая частота | 150 кГц | |||||||||
| Защита от короткого замыкания | есть | |||||||||
| Общие характеристики | ||||||||||
| Рабочая температура |
от 0 °С до 40°С |
|||||||||
| Габариты | 62 х 44 х 18 мм | |||||||||
| Вес нетто | 43 г | |||||||||
| Комплектация | регулируемый преобразователь D1603A - 1 шт | |||||||||
Обратите внимание: входное напряжение преобразователя не должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.

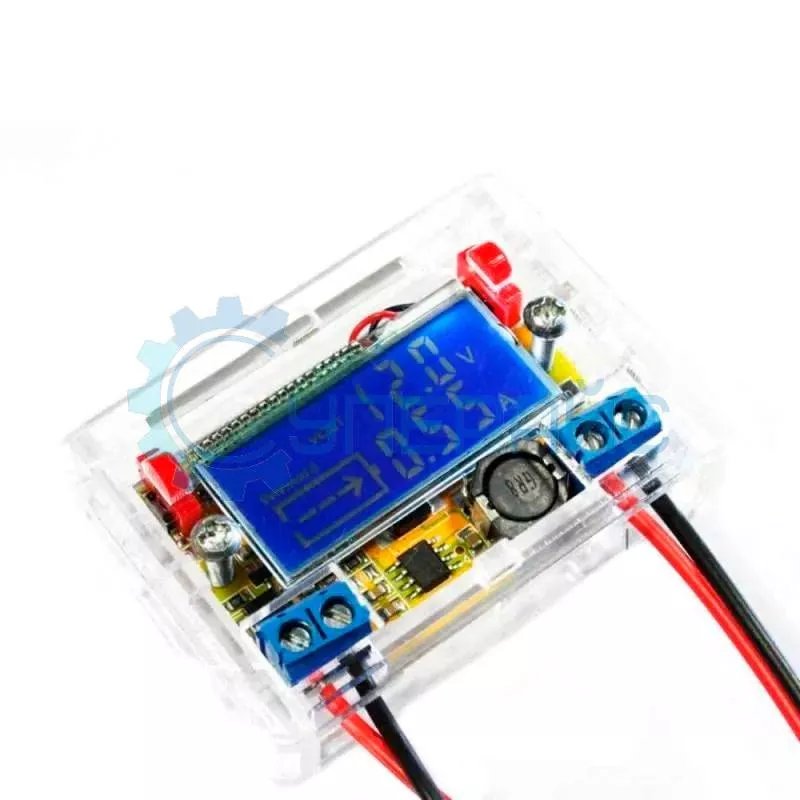

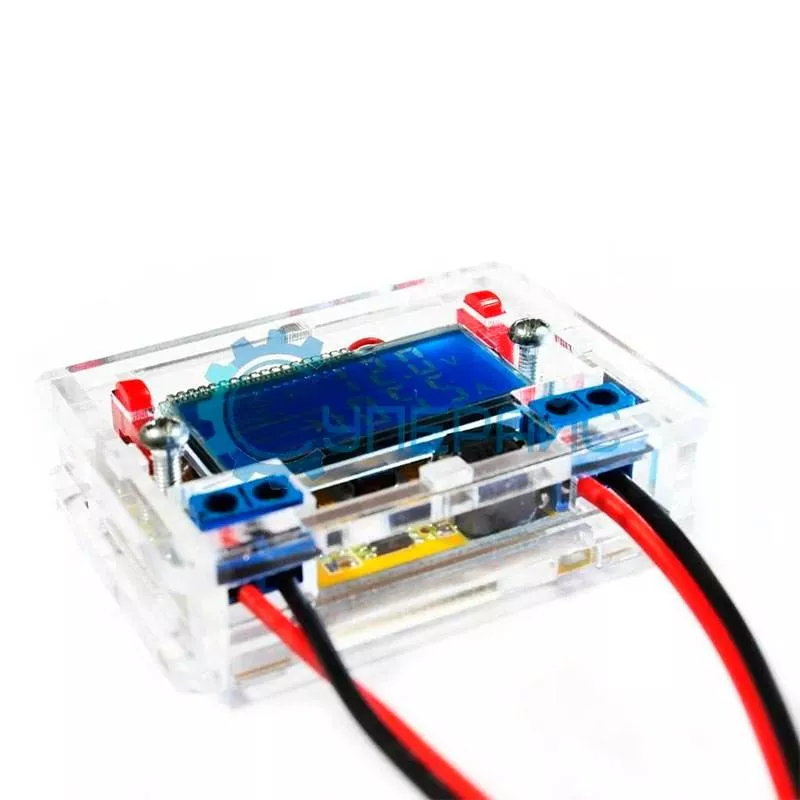

Эффективный импульсный преобразователь постоянного напряжения D1603A
Понижающий конвертер напряжения D1603A является многофункциональным устройством, которое заслужило признание опытных конструкторов и радиолюбителей. Схема понижающего конвертера предусматривает работу с входным напряжением от 5 до 23 Вольт, на выходе напряжение регулируется в диапазоне от нуля до 16.5 Вольта.

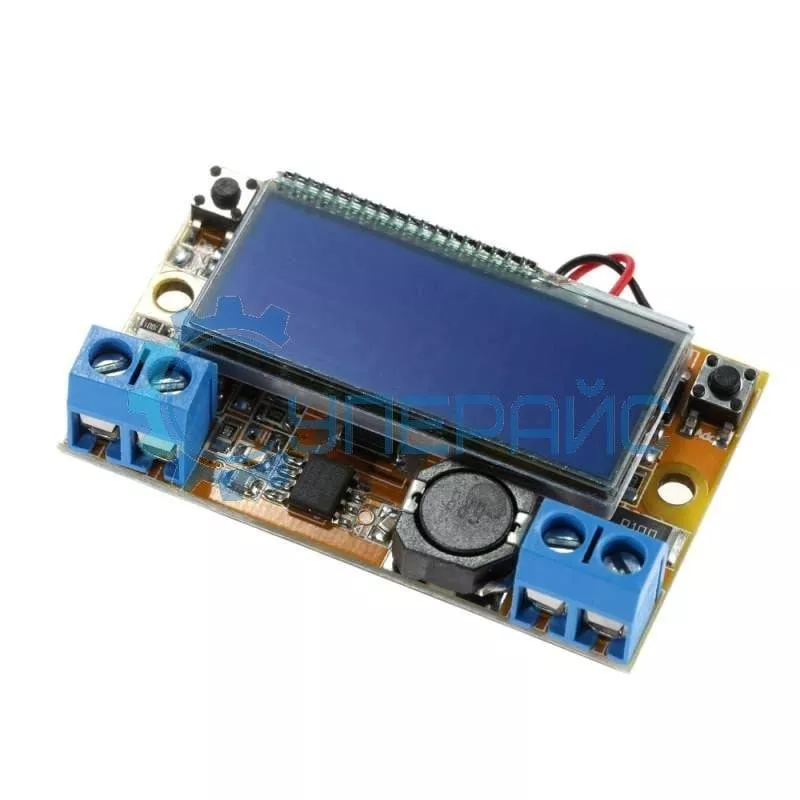

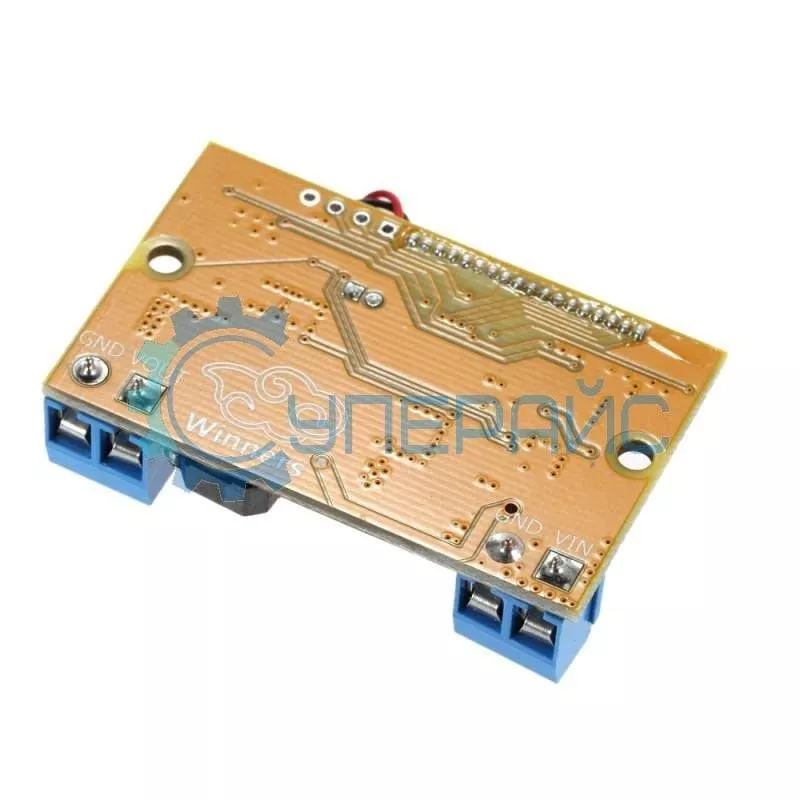

Прибор изготовлен на микроконтроллере STM8S003K3 от ST-Microelectronics на печатной плате, где также располагаются элементы управления, экран, клеммники для фиксации проводов входа и выхода, радио компоненты. LCD экран синего цвета свечения (цвет символов – белый) имеет высокую контрастность и предоставляет широкие углы обзора.
Регулировка напряжения на выходе импульсного конвертера осуществляется кнопками. При каждом нажатии значение изменяется на четыре сотых Вольта – в промежутке от десяти до шестнадцати Вольт высвечивается только старший разряд. Грубую быструю настройку можно произвести, зажав кнопку регулировки. Коэффициент полезного действия прибора довольно высокий, до 95 процентов.
Для нормальной работы D1603A необходимо, чтобы выходное напряжение было меньше входного как минимум на полтора Вольта. Схема D1603A Step Down Power Converter имеет встроенную защиту от короткого замыкания, однако не предусматривает защиту от обратной полярности. Прибор требует особой внимательности при коммутации. Для штатной работы конвертера необходимо, чтобы температура помещения была в пределах от 0 до плюс 40 градусов.
Купить понижающий регулятор напряжения постоянного тока D1603A можно в магазине Суперайс с надежной доставкой в Москву, Санкт-Петербург, Краснодар и другие города. При заказе от 3000 рублей – бесплатная доставка почтой России, а также курьером по Москве. При оплате банковской картой «Сбербанка» действует скидка.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
