Генератор сигналов MHS-5200P (25 МГц) с усилителем 1А (0-80КГц)
13 569 ₽
13 569 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
415
Модель (серия)
MHS-5200P
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK MHS-5200P
Общие данные
Артикул (код товара)
415
Производитель (бренд)
Модель (серия)
MHS-5200P
Страна производства
Гарантия, мес.
12
Основные характеристики
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
25 МГц
Мин. частота
0,01 Гц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
Частота дискретизации на канал, МВыб/с
Общие характеристики
Вид
Настольный (стационарный)
ИПД (Interfaces / Inputs and Outputs)
USB
Описание JUNTEK MHS-5200P
ВНИМАНИЕ! Производство генератора сигналов MHS-5200P (25 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов MHS-5200A (25 МГц)
Основные технические характеристики :
Синусоидальная: от 0,01 Гц до 25 мГц Прямоугольная: от 0,01 Гц до 6 мГц
Треугольная: от 0,01 Гц до 6 мГц
Пилообразная: от 0,01 Гц до 6 мГц
TTL цифровой сигнал: от 0,01 Гц до 6 мГц
16 наборов произвольных сигналов
Амплитуда выходного сигнала: от 5 мВ до 20 В
Сила тока выходного сигнала: до 50 мА
Выходное сопротивление: 50 Ом (+/-10%)
Частота дискретизации: 200 Мвыб/с
Память: 2048 точек

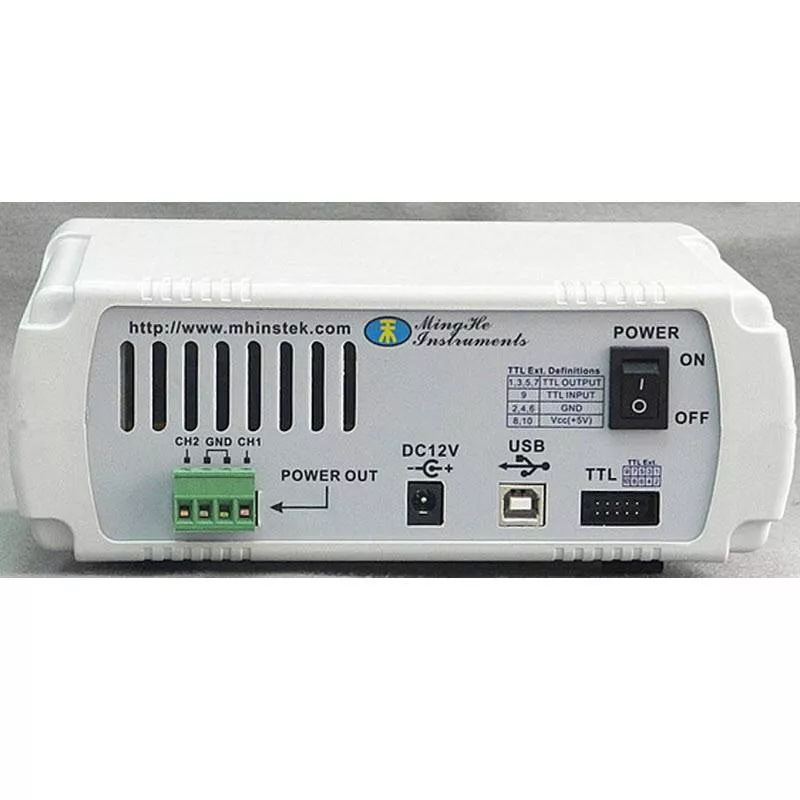

Выходы CH1 и CH2 усиленного сигнала находятся на тыльной стороне прибора!
Характеристики частотомера и счетчика:
Частота: 0,1 Гц - 60 МГц
Период: 20 нс - 20 с
Длительность положительного/отрицательного импульса: 10 нс - 10 с
Рабочий цикл: 0,1% - 99,9 %
Диапазон измерения: 0 - 4294967295
Диапазон входного напряжения: 0,5 В - 20 В
Источники измерений: вход Ext. IN (AC сигнал), вход TTL IN (цифровой сигнал)
Технические характеристики усилителя:
Амплитуда выходного сигнала: 30 мВ - 30 В
Максимальный выходной ток: 1 А
Максимальная выходная мощность: 15 Вт * 2 канала
Дополнительные характеристики:
Интерфейс: USB, скорость 57600, протокол - командная строка
Питание: DC 5 В 2 А
Вес: 542 г
Вес посылки: 1027 г
Размеры: 240*240*120 мм
Комплектация: генератор (1 шт.), USB кабель (1 шт.), диск с программным обеспечение (1 шт.), TTL плата расширения (1 шт.), адаптер питания (1 шт.), BNC кабель (2 шт.)
Ключевым отличием генератора сигналов произвольной формы MHS-5200P от MHS-5200A является встроенный усилитель мощности, позволяющий получить амплитуду выходного сигнала и ток соответственно от 30 мВ до 30 В и до 1 А, при этом полоса усиления сигнала от 0 до 80 кГц. Необходимо отметить, что интерфейсы выходов CH1 и CH2 на лицевой стороне прибора работают в обычном режиме как у MHS-5200A без усиления, а усиленные выходы выведены на тыльную сторону прибора.
Двухканальный генератор имеет интуитивно понятный интерфейс: вам не придется долго разбираться в настройках и схемах, можно сразу приступать к работе. Стабильный, многофункциональный генератор отличается удобством и надежностью. Заслуженно пользуется высоким спросом среди профессионалов и любителей.
| Модель |
MHS-5200A (25 МГц) |
MHS-5200P+ (25 МГц) с усилителем 300мА (0-5МГц) |
MHS-5200P (25 МГц) с усилителем 1А (0-80КГц) |
MHS-5200P (6 МГц) с усилителем 1А (0-80КГц) |
|||
| Количество каналов | 2 | ||||||
| Полоса пропускания (синус) |
25 МГц |
6 МГц | |||||
| Частота дискретизации |
200 МВыб/с |
||||||
| Вертикальное разрешение | 12 бит | ||||||
|
Длина записи |
2048 точек | ||||||
| Амплитуда выходного сигнала | 5 мВ - 20 В | 15 мВ - 15 В | |||||
| Сила тока выходного сигнала | до 50 мА | ||||||
| Выходное сопротивление | 50 Ом (+/-10%) | ||||||
| Формы сигнала |
синусоидальная, прямоугольная, треугольная, пилообразная, TTL, произвольные сигналы |
||||||
| Диапазон частот: | |||||||
| Синусоидальная | от 0 Гц до 25 МГц | от 0 Гц до 6 МГц | |||||
|
Прямоугольная |
от 0 Гц до 6 МГц | ||||||
|
Треугольная |
от 0 Гц до 6 МГц | ||||||
|
Пилообразная |
от 0 Гц до 6 МГц | ||||||
|
TTL цифровой сигнал |
от 0 Гц до 6 МГц | ||||||
| Интерфейсы передачи данных | USB, скорость 57600, протокол - командная строка | ||||||
| Встроенный частотомер и счетчик | + | + | + | + | |||
| Усилитель | - | + | + | + | |||
| Полоса пропускания (усилитель) |
до 5 МГц |
до 80 КГц | |||||
| Максимальный выходной ток |
|
300 мА | 1 А | 1 А | |||
| Максимальная выходная мощность | 4,5 Вт * 2 | 15 Вт * 2 | |||||
| Питание | DC 5 В 2 А | ||||||
| Дисплей |
двухстрочный текстовый ЖК |
||||||
|
Габариты |
180 мм x 190 мм x 72 мм | ||||||
Статьи и инструкции:
Программное обеспечение:
Видеообзор генератора сигналов MHS 5200A 25 МГц от магазина Суперайс

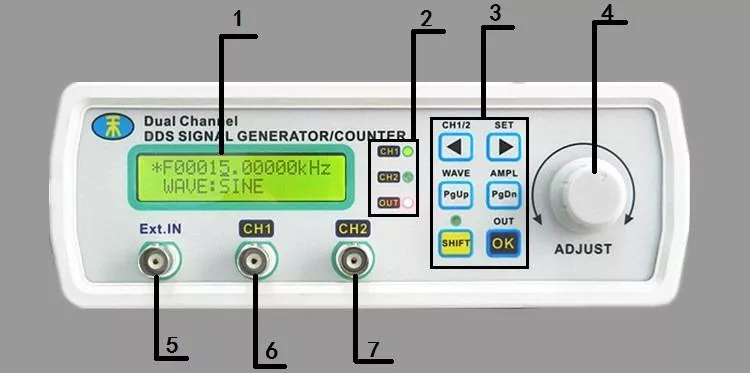

1) Дисплей LCD 1602
2) Индикатор состояния
3) Кнопки управления
4) Регулятор
5) Интерфейс входа
6) Интерфейс выхода (1-й канал) CH1
7) Интерфейс выхода (2-й канал) CH2

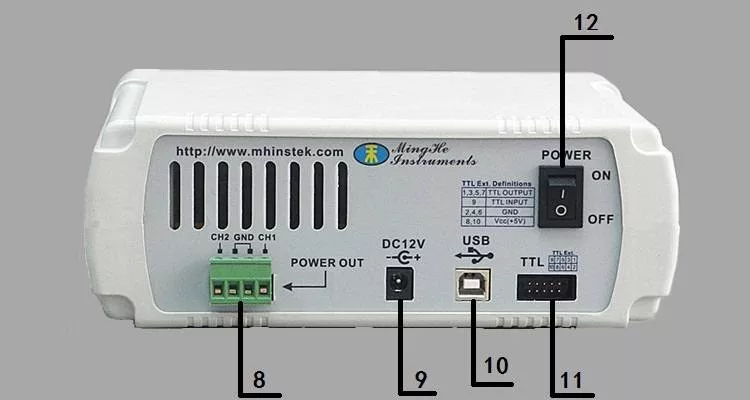

8) Усиленные интерфейсы выхода CH1 и CH2
9) Вход питания 5В
10) USB интерфейс
11) TTL IO – вход/выход
12) Включатель питания
10) USB интерфейс
11) TTL IO – вход/выход
12) Включатель питания
