Генератор сигналов MHS-5200P+ (25 МГц) с усилителем 300мА (0-5МГц)
15 729 ₽
15 729 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
416
Модель (серия)
MHS-5200P+
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK MHS-5200P+
Общие данные
Артикул (код товара)
416
Производитель (бренд)
Модель (серия)
MHS-5200P+
Страна производства
Гарантия, мес.
12
Основные характеристики
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
25 МГц
Мин. частота
0,01 Гц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
Частота дискретизации на канал, МВыб/с
Общие характеристики
Вид
Настольный (стационарный)
ИПД (Interfaces / Inputs and Outputs)
USB
Описание JUNTEK MHS-5200P+
ВНИМАНИЕ! Производство генератора сигналов MHS-5200P+ (25 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов MHS-5200A (25 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNTEK MHS-5200P+
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Диапазон частот | 0,01 - 25 МГц | ||
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, TTL, произвольные сигналы | ||
| Прямоугольный сигнал | до 6 МГц | ||
| Треугольный сигнал | до 6 МГц | ||
| Пилообразный сигнал | до 6 МГц | ||
| TTL цифровой сигнал | до 6 МГц | ||
| Амплитуда выходного сигнала | 5 мВ - 20 В | ||
| Сила тока выходного сигнала | до 50 мА | ||
| Выходное сопротивление | 50 Ом (± 10%) | ||
| Частота дискретизации | 200 МВыб/с | ||
| Память | 2048 точек | ||
| Характеристики частотомера и счетчика | |||
| Частота | 0,1 Гц - 60 МГц | ||
| Период | 20 нс - 20 с | ||
| Длительность положительного/отрицательного импульса | 110 нс - 10 с | ||
| Рабочий цикл | 0,1% - 99,9% | ||
| Диапазон измерения | 0 - 4294967295 | ||
| Диапазон входного напряжения | 0,5 В - 20 В | ||
| Источники измерений | вход Ext. IN (AC сигнал), вход TTL IN (цифровой сигнал) | ||
| Характеристики усилителя | |||
| Полоса усиления сигнала | 0 - 5 МГц | ||
| Амплитуда выходного сигнала | 30 мВ - 30 В | ||
| Максимальный выходной ток | 300 мА | ||
| Максимальная выходная мощность | 4,5 Вт * 2 канала | ||
| Общие характеристики | |||
| Питание | DC 5 В, 2 А | ||
| Интерфейс | USB, скорость 57600, протокол - командная строка | ||
| Габариты | 240 х 240 х 120 мм | ||
| Вес нетто | 542 г | ||
| Вес брутто | 1027 г | ||
| Комплектация | генератор сигналов Fg-100 - 1 шт | ||
|
|
блок питания - 1 шт USB кабель - 1 шт BNC кабель - 1 шт TTL плата расширения - 1 шт диск с ПО - 1 шт |
||
| Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
||
Ключевым отличием генератора сигналов произвольной формы MHS-5200P+ от MHS-5200A является встроенный усилитель мощности, позволяющий получить амплитуду выходного сигнала и ток соответственно от 30 мВ до 30 В и до 300 мА, при этом полоса усиления сигнала от 0 до 5 МГц. Необходимо отметить, что интерфейсы выходов CH1 и CH2 на лицевой стороне прибора работают в обычном режиме как у MHS-5200A без усиления, а усиленные выходы выведены на тыльную сторону прибора.

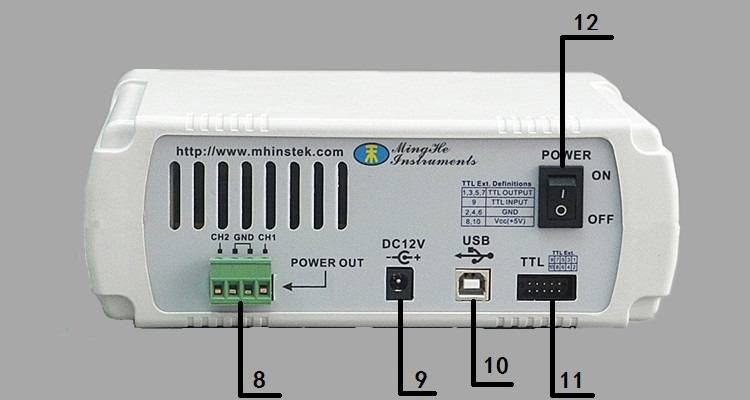

Двухканальный генератор имеет интуитивно понятный интерфейс: вам не придется долго разбираться в настройках и схемах, можно сразу приступать к работе. Стабильный, многофункциональный генератор отличается удобством и надежностью. Заслуженно пользуется высоким спросом среди профессионалов и любителей.
1) Дисплей LCD 1602
2) Индикатор состояния
3) Кнопки управления
4) Регулятор
5) Интерфейс входа
6) Интерфейс выхода (1-й канал) CH1
7) Интерфейс выхода (2-й канал) CH2
8) Усиленные интерфейсы выхода CH1 и CH2
9) Вход питания 5В
10) USB интерфейс
11) TTL IO – вход/выход
12) Включатель питания
Обзорная таблица
| Модель | MHS-5200A (25 МГц) | MHS-5200P+ (25 МГц) с усилителем 300мА (0-5МГц) | MHS-5200P (25 МГц) с усилителем 1А (0-80КГц) | MHS-5200P (6 МГц) с усилителем 1А (0-80КГц) | |||
| Количество каналов | 2 | ||||||
| Полоса пропускания (синус) | 25 МГц | 6 МГц | |||||
| Частота дискретизации | 200 МВыб/с | ||||||
| Вертикальное разрешение | 12 бит | ||||||
|
Длина записи |
2048 точек | ||||||
| Амплитуда выходного сигнала | 5 мВ - 20 В | 15 мВ - 15 В | |||||
| Сила тока выходного сигнала | до 50 мА | ||||||
| Выходное сопротивление | 50 Ом (+/-10%) | ||||||
| Формы сигнала |
синусоидальная, прямоугольная, треугольная, пилообразная, TTL, произвольные сигналы |
||||||
| Диапазон частот: | |||||||
| Синусоидальная | от 0 Гц до 25 МГц | от 0 Гц до 6 МГц | |||||
| Прямоугольная | от 0 Гц до 6 МГц | ||||||
| Треугольная | от 0 Гц до 6 МГц | ||||||
| Пилообразная | от 0 Гц до 6 МГц | ||||||
| TTL цифровой сигнал | от 0 Гц до 6 МГц | ||||||
| Интерфейсы передачи данных | USB, скорость 57600, протокол - командная строка | ||||||
| Встроенный частотомер и счетчик | + | + | + | + | |||
| Усилитель | - | + | + | + | |||
| Полоса пропускания (усилитель) | до 5 МГц | до 80 КГц | |||||
| Максимальный выходной ток |
|
300 мА |
1 А | 1 А | |||
| Максимальная выходная мощность | 4,5 Вт * 2 | 15 Вт * 2 | |||||
| Питание | DC 5 В 2 А | ||||||
| Дисплей |
двухстрочный текстовый ЖК |
||||||
|
Габариты |
180 мм x 190 мм x 72 мм | ||||||
Документация и ПО JUNTEK MHS-5200P+
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора сигналов MHS-5200P+ с усилителем 300мА
Язык:
Русский
Размер и тип:
1 МБ,
PDF
Руководство по эксплуатации генератора сигналов MHS-5200P+ с усилителем 300мА
Язык:
Английский
Размер и тип:
2.7 МБ,
PDF
Программное обеспечение для генератора сигналов MHS-5200P+ с усилителем 300мА
Язык:
Английский
Версия:
5.01
Размер и тип:
108,8 МБ,
RAR
RAR
Видеообзоры JUNTEK MHS-5200P+
YOUTUBE
Отзывы JUNTEK MHS-5200P+
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1308
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
2482
Модель (серия):
JDS2900
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5162
Модель (серия):
JDS2840
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1453
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38914
Модель (серия):
XL-BYX03
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
500
Регулировка температуры:
Да
Мин. температура нагрева, °C:
0
Макс. температура нагрева, °C:
600
Рабочая длина, мм:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40745
Модель (серия):
ZC2866
Производитель:
ZCTek
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения индуктивности:
0,00001 мкГн – 9999,99 Гн
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39435
Модель (серия):
ZQG-250MT
Производитель:
Dechuan
Страна производства:
Китай
Гарантия, мес.:
12
Система охлаждения:
Есть
Режим резки:
Автоматический
Добавить в избранное
Артикул (код товара):
7221
Модель (серия):
SML-8168B
Производитель:
Shomlin
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Да
Измерение длины кабеля:
Нет
Трассировка и идентификация кабеля:
Нет
Проверка целостности кабеля:
Да
Проверка на наличие обрыва :
Да
Добавить в избранное
Артикул (код товара):
12924
Модель (серия):
S-36-18
Производитель:
SOMPOM
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
36
Тип:
Импульсный
Конструктивное исполнение:
в защитном металлическом кожухе
Наличие кулера:
Нет
Кол-во выходов:
1
Добавить в избранное
Артикул (код товара):
40728
Модель (серия):
LG-2.5GE-SFP
Производитель:
lianguo
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
25755
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Да
Добавить в избранное
Артикул (код товара):
45568
Модель (серия):
VSA880P
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
12
Принцип действия:
Последовательный (сканирующий)
Встроенный дисплей:
Нет
Добавить в избранное
Артикул (код товара):
18374
Модель (серия):
NET-35 B
Производитель:
Leyu
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
32
Тип:
Импульсный
Тип стабилизации:
по напряжению
Конструктивное исполнение:
в защитном металлическом кожухе
Наличие кулера:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23331
Модель (серия):
10875TG
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13376
Модель (серия):
HPS2521
Производитель:
HELPASS
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон измерения сопротивления:
50 мОм - 500 мОм
Точность, %:
2
Артикул (код товара):
8478
Модель (серия):
UT682D
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Да
Измерение макс. длины кабеля, м:
1000
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21296
Модель (серия):
T100
Производитель:
Summit Smart
Страна производства:
Китай
Гарантия, мес.:
6
Полоса пропускания, МГц:
10
Добавить в избранное
Артикул (код товара):
25241
Модель (серия):
VD807
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Измерение постоянного тока:
Нет
Измерение переменного тока:
Нет
Измерение частоты:
Нет
Измерение температуры:
Нет
Прозвонка электрических цепей:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

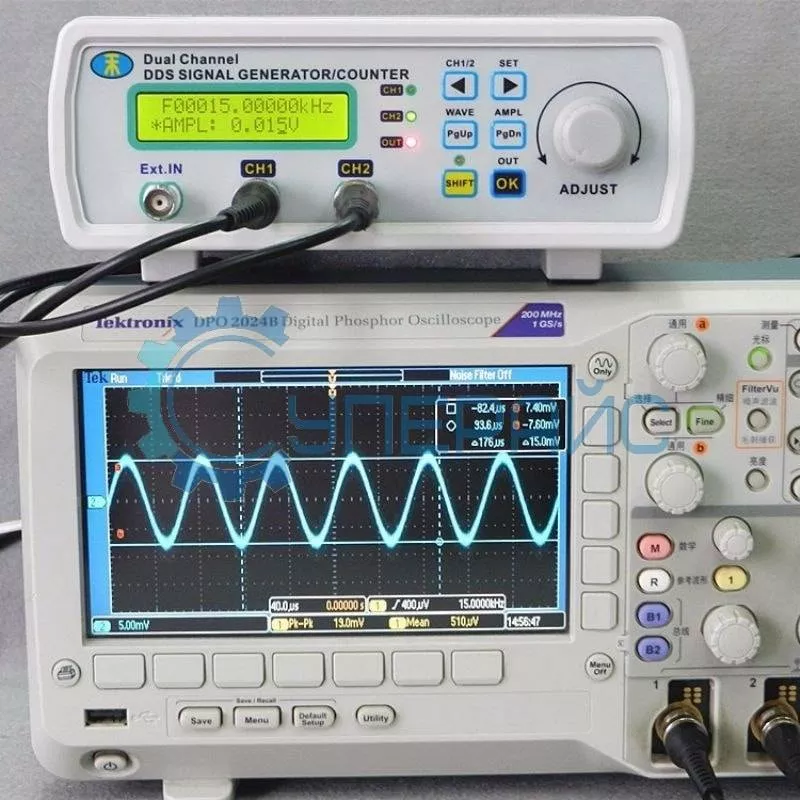

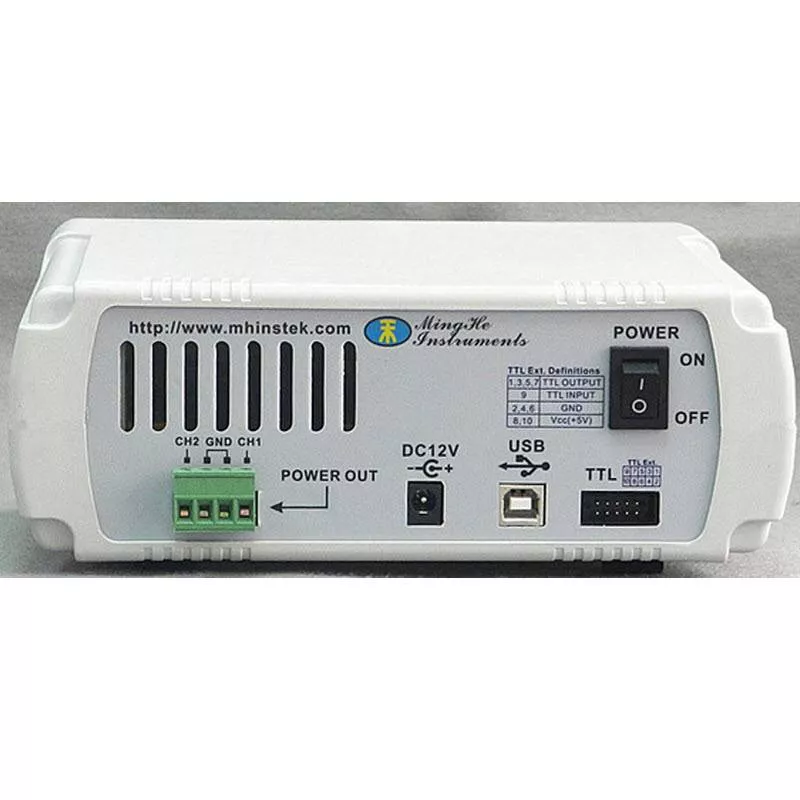

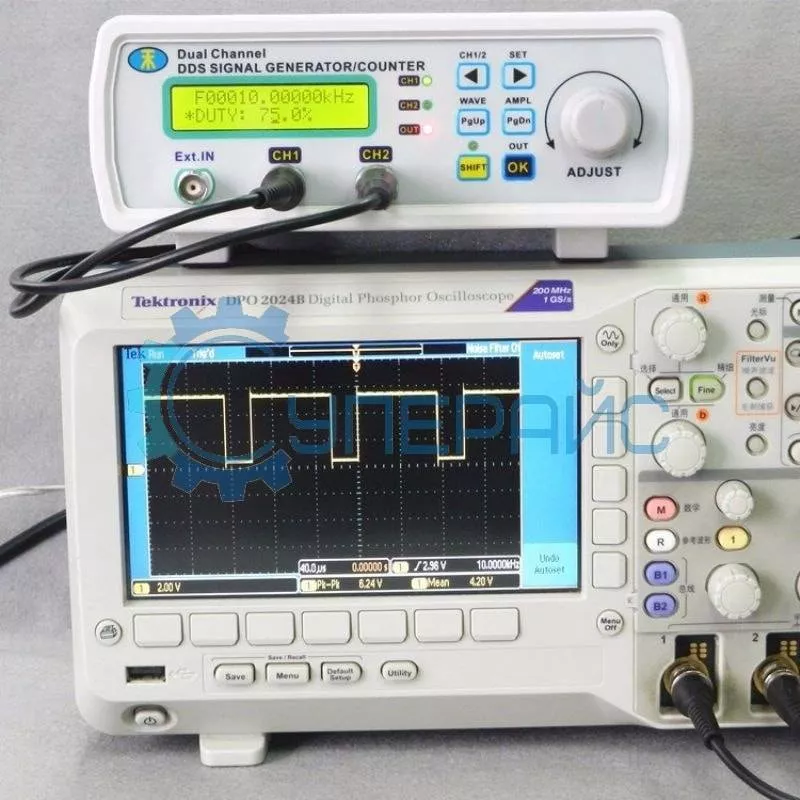

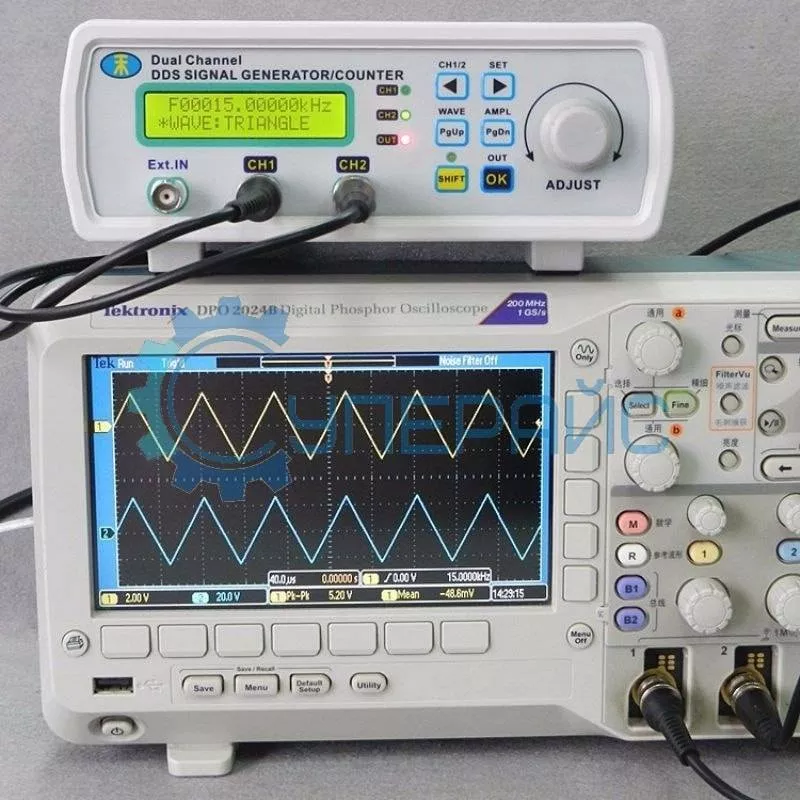

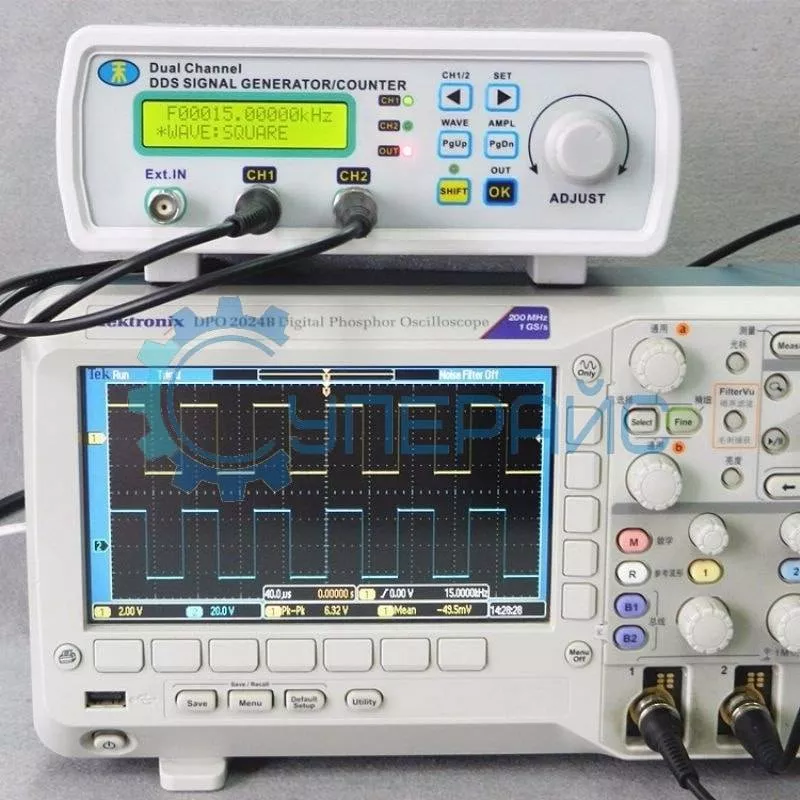

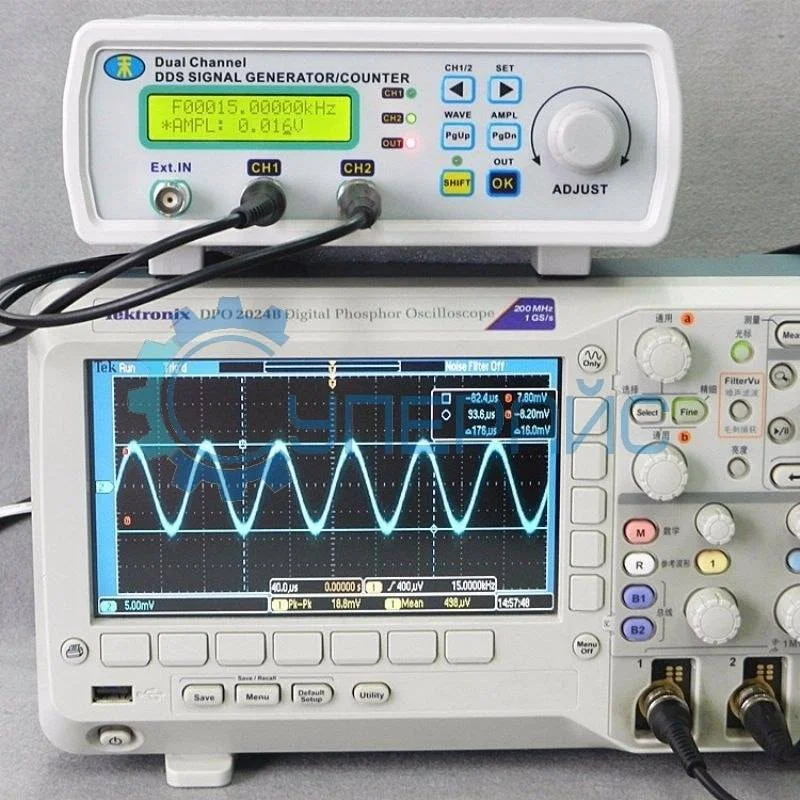

Артикул (код товара):
416
Модель (серия):
MHS-5200P+
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
12 бит
Добавить в избранное
Артикул (код товара):
13575
Модель (серия):
8858D+
Производитель:
SUNRUN
Страна производства:
Китай
Гарантия, мес.:
12
Общая мощность, Вт:
700
Тип нагнетателя воздуха:
Бесщеточный вентилятор
Тип нагревательного элемента:
нихромовый проволочный
Тип управления:
цифровой
Мин. температура фена, °C:
100
Добавить в избранное
Артикул (код товара):
8494
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Нет
Трассировка и идентификация кабеля:
Нет
Проверка целостности кабеля:
Да
Проверка на наличие обрыва :
Да
Добавить в избранное
Артикул (код товара):
522
Модель (серия):
D3205A
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
6
Мощность, Вт:
160
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Мин. вход. напряжение, В:
6
Макс. вход. напряжение, В:
32
Благодарственные письма
