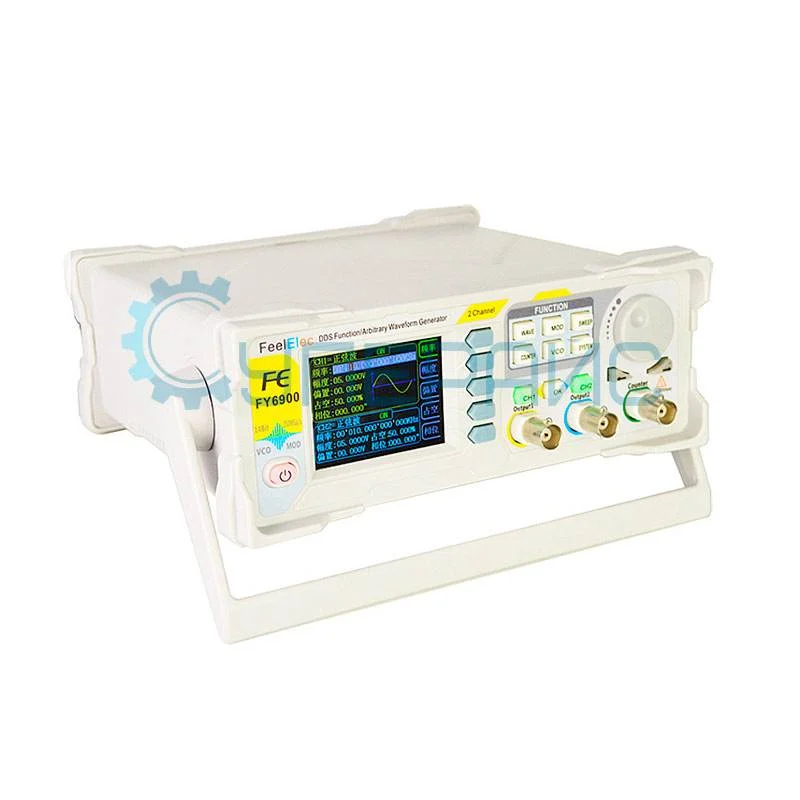

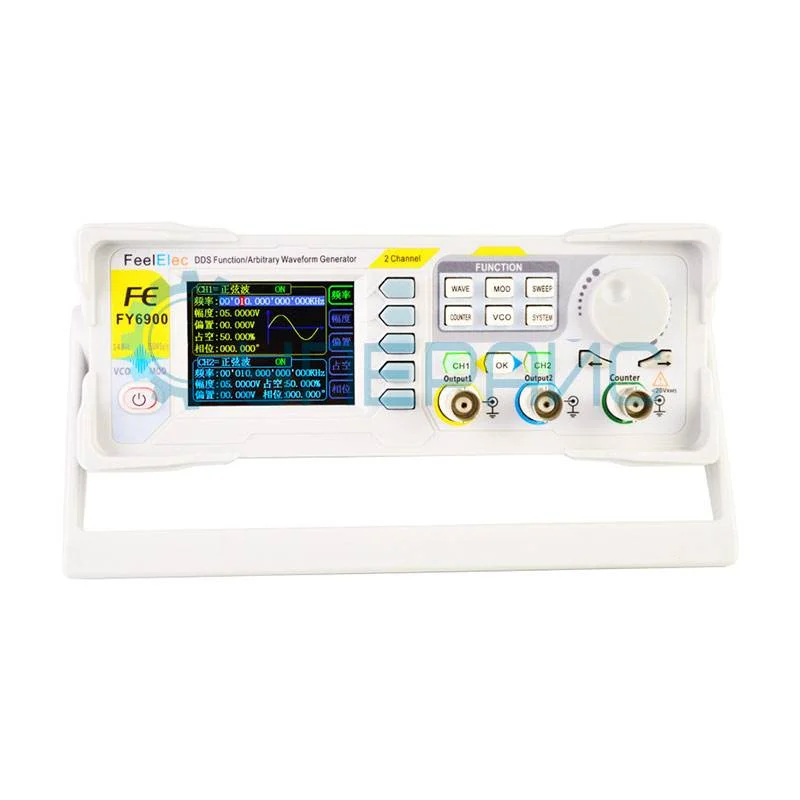

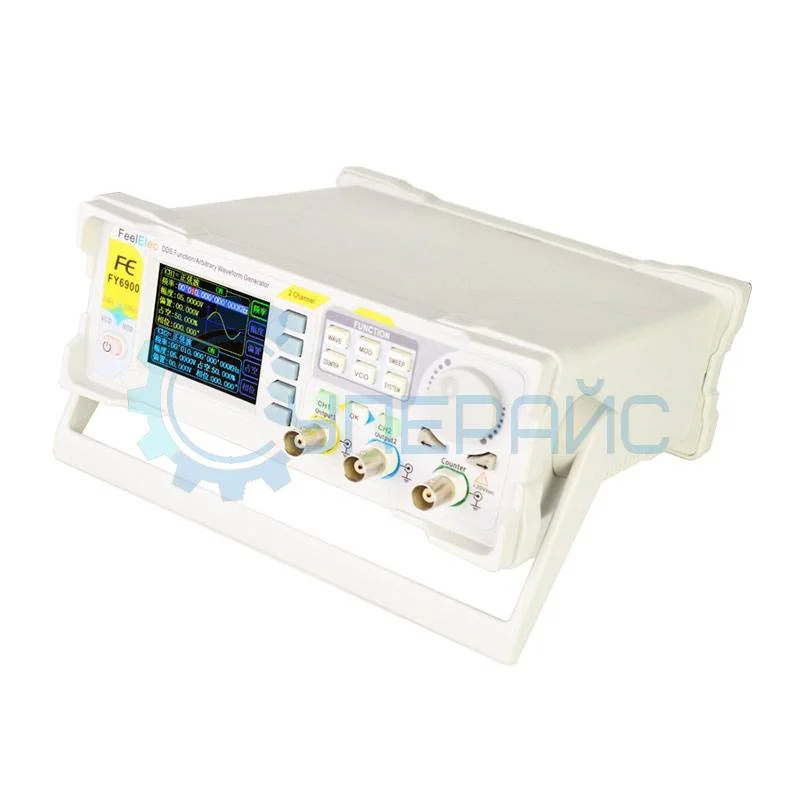

Генератор сигналов высокой частоты FeelTech FeelElec FY6900-60M
11 730 ₽
11 730 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
8060
Модель (серия)
FY6900-60M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY6900-60M
Артикул (код товара)
8060
Модель (серия)
FY6900-60M
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
60 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Амплитуда, Vp-p
Показать больше
Показать меньше
Описание FeelTech FY6900-60M
Технические характеристики FeelTech FeelElec FY6900-60M
| Количество каналов | 2 |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 250 МВыб/с |
| Диапазон частот | 1 мкГц - 60 МГц |
| Вертикальное разрешение | 14 бит |
| Глубина памяти | 8 Кб |
| Волновые характеристики | |
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные |
| Произвольные формы сигналов | экспоненциальная, электрокардиограмма, Гаусса, Лоренца, CMOS, TTL, постоянный ток и т.д. |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц - 60 МГц |
| Прямоугольный сигнал | 1 мкГц - 25 МГц |
| Импульсный сигнал | 1 мкГц - 10 МГц |
| Пилообразный сигнал | 1 мкГц - 10 МГц |
| TTL/CMOS | 1 мкГц - 10 МГц |
| Произвольный сигнал | 1 мкГц - 10 МГц |
| Разрешение | 1 мкГц |
| Минимальная ширина импульса | 20 нс |
| Точность | ± 20 ppm |
| Стабильность | ± 1 ppm / 3 часа |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение |
< 1 МГц: ≥ 50 дБ 1 МГц - 20 МГц: ≥ 45 дБ |
| Полное гармоническое искажение | < 0.5% (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 7 нс |
| Выброс | ≤ 5% |
| Рабочий цикл | 0,01 - 99,99% (разрешение 0,01%) |
| Характеристики пилообразного сигнала | |
| Линейность | > 99% (0,01 Гц - 10 кГц) |
| Амплитудные характеристики | |
| Амплитудный диапазон |
≤5 МГц: 1 мВ - 24 В 5 МГц - 10 МГц: 1 мВ - 20 В 10 МГц - 20 МГц: 1 мВ - 10 В > 20 МГц: 1 мВ - 5 В |
| Разрешение | 1 мВ |
| Стабильность | ± 0,5% / 5 часов |
| Плотность |
± 2,5% (< 10 МГц) ± 5% (> 10 МГц) |
| Выходной сигнал | |
| Импеданс | 50 Ом ± 10% |
| Защита | все каналы могут работать больше 60 секунд при коротком замыкании нагрузки |
| Характеристики смещения постоянного тока | |
| Диапазон |
≤ 20 МГц: ± 12 В > 20 МГц: ± 2,5 В |
| Разрешение | 1 мВ |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 0,01° |
| TTL выход | |
| Уровень TTL | > 3 В |
| Разветвление | > 8 TTL |
| Время нарастания/спада | ≤ 10 нс |
| CMOS выход | |
| Низкий электрический уровень | < 0,3 В |
| Высокий электрический уровень | 1 - 12 В |
| Время нарастания/спада | ≤ 18 нс |
| Внешние измерения | |
| Функция | частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл |
| Диапазон входного напряжения | 1 - 12 В |
| Частотомер | |
| Разрешение | 0,01 Гц (время выхода = 100 с) |
| Диапазон | 0,01 Гц - 100 МГц |
| Период | |
| Диапазон | 5 нс - 20 с |
| Ширина импульса | |
| Разрешение | 5 нс |
| Диапазон | 0 - 20 с |
| Рабочий цикл | |
| Диапазон | 0 - 100% |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Направление | вверх, вниз |
| Тип | линейный или логарифмический |
| Время развертки | 0,01 с - 999,99 с |
| VCO (управление выходным напряжением) | |
| Диапазон сигнала модуляции для входа | 0 - 5 В |
| Диапазон частот сигнала | 0 - 2000 Гц |
| Объект управления | частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, рабочий цикл управления напряжением |
| Специальная функция | амплитудная модуляция (AM) или частотная модуляция (FM) с помощью внешнего аналогового сигнала |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK |
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная (кроме DC) |
| AM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| Глубина | 0 - 120% |
| FM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| PM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK | |
| Источник | внутренний, внешний, ручной |
| Модулирующая форма волны | прямоугольная 50% рабочего цикла |
| Частота | 1 мкГц - 10 МГц |
| Характеристики BURST | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Количество | 1 - 1048575 |
| Начальная / конечная фаза | 0° to 360° |
| Источник запуска | внутренний, внешний (AC/DC) или ручной |
| Общие характеристики | |
| Дисплей | ЖК, 2.4 дюйма, 320 х 240 |
| Интерфейс | USB, TTL Out |
| Скорость передачи данных | 9600 бит/с |
| Питание | 100 - 240 В |
| Метод охлаждения | конвекция |
| Температура хранения | 0℃ - 40℃ |
| Влажность | < 80% |
| Габариты изделия | 200 х 190 х 85 мм |
| Габариты упаковки | 250 х 210 х 100 мм |
| Вес нетто | 700 г |
| Вес брутто | 1,1 кг |

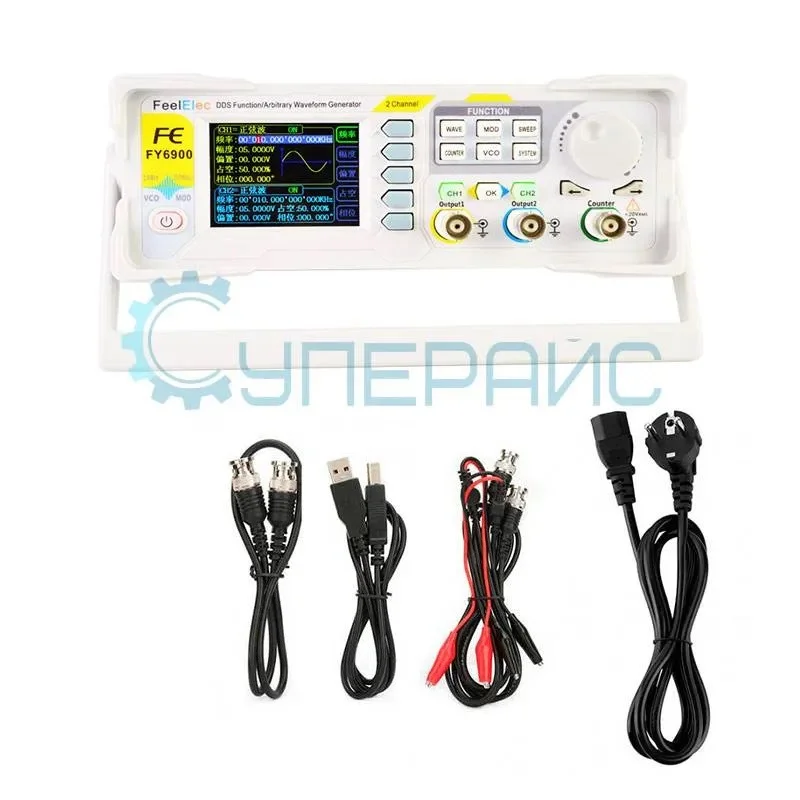

| Комплектация |
генератор сигналов FeelTech FeelElec FY6900-60M - 1 шт кабель питания - 1 шт USB кабель - 1 шт BNC-BNC кабель - 1 шт кабель BNC-крокодил - 1 шт |
Обзорная таблица генераторов сигнала FeelTech
| Характеристики | FY6900-20M | FeelElec FY6900-30M | FY6900-40M | FY6900-50M | FeelElec FY6900-60M | FY6900-100M | |
| Количество каналов | 2 | ||||||
| Диапазон частот | 0 - 20 МГц | 1 мкГц - 30 МГц | 0 - 40 МГц | 0 - 50 МГц | 1 мкГц - 60 МГц | 0 - 100 МГц | |
| Частота дискретизации | 250 МВыб/с | ||||||
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, DC, полуволна, полная волна, многотональный, шум, кардиограмма, синхроимпульсный, узкоимпульсный, импульс Лоренца, гауссовый белый шум, AM, FM, произвольная и др. | ||||||
| Длина волны | 8192 точек | ||||||
| Вертикальное разрешение | 14 бит | ||||||
| Диапазоны частот |
синус: 0 - 20 МГц прямоугольник: 0 - 15 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 10 МГц произвольные: 0 - 10 МГц |
синус: 1 мкГц - 30 МГц прямоугольник: 1 мкГц - 25 МГц треугольник: 1 мкГц - 10 МГц импульс: 1 мкГц - 10 МГц TTL/CMOS: 1 мкГц - 10 МГц произвольные: 1 мкГц - 10 МГц |
синус: 0 - 40 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 20 МГц произвольные: 0 - 10 МГц |
синус: 0 - 50 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 20 МГц произвольные: 0 - 10 МГц |
синус: 1 мкГц - 60 МГц прямоугольник: 1 мкГц - 25 МГц треугольник: 1 мкГц - 10 МГц импульс: 1 мкГц - 10 МГц TTL/CMOS: 1 мкГц - 10 МГц произвольные: 1 мкГц - 10 МГц |
синус: 0 - 100 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 20 МГц произвольные: 0 - 10 МГц |
|
| Дисплей | 2,4-дюймовый ЖК, цветной (TFT) | ||||||
| Хранение | 20 записей | нет | 20 записей | нет | 20 записей | ||
| Интерфейс | USB | USB, TTL Out | USB | USB, TTL Out | USB | ||
| Скорость передачи данных | 9600 бит/с | ||||||
Цифровой генератор сигналов FeelTech FeelElec FY6900-60M
FeelElec FY6900-60M – это высокочастотный генератор сигналов для формирования электрических колебаний с заданными параметрами. Такое оборудование будет полезно для инженеров-электронщиков, ремонтников и радиолюбителей. Ниже даём ответы на возможные вопросы.
Каковы частотные характеристики устройства?
Прибор поддерживает широкий диапазон частот (до 60 МГц). Это обуславливает пригодность устройства для работы с современными радиоэлектронными схемами. Высокая частота дискретизации в 250 МВыб/с помогает пользователю воспроизводить сигнальные формы сложной структуры с минимальным риском искажений.
Какие типы сигналов может создавать прибор?
Устройство генерирует как стандартные, так и произвольные колебания. Каждая форма сигналов имеет уникальные свойства. Доступны, например, синусоидальные, прямоугольные, экспоненциальные, ЭКГ, Гаусса.
Область применения:
- починка радиоэлектронной аппаратуры;
- тестирование усилителей и фильтров;
- проведение демонстраций в образовательных целях;
- имитация действия датчиков в автомобильной диагностике.
Каковы конструктивные особенности?
У прибора двухканальная структура. Количество каналов даёт работать с двумя сигналами одновременно.
Чем этот прибор отличается от аналоговых моделей?
Эта модель – цифровой генератор, приборы этого типа обуславливают высокую точность настройки и стабильность выходных значений. Прибор располагает интерфейсом для связи с ПК.
Меры предосторожности:
- не подключать выход к источникам напряжения;
- избегать работы в условиях повышенной влажности и запыленности;
- использовать совместимый источник питания;
- не превышать пределы выходное напряжение.
Документация и ПО FeelTech FY6900-60M
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора сигналов FeelTech FeelElec FY6900-60M серии FY6900
Язык:
Английский
Размер и тип:
493 КБ,
PDF
Инструкция по эксплуатации программного обеспечения для генератора сигналов FeelTech FeelElec FY6900-60M
Язык:
Китайский
Размер и тип:
445 КБ,
PDF
Спецификация протокола связи для генератора сигналов FeelTech FeelElec FY6900-60M
Язык:
Английский
Размер и тип:
205 КБ,
PDF
Драйвер для генератора сигналов FeelTech FeelElec FY6900-60M
Язык:
Английский
Размер и тип:
316 КБ,
RAR
RAR
Программное обеспечение для генератора сигналов FeelTech FeelElec FY6900-60M
Язык:
Английский
Размер и тип:
6.06 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы FeelTech FY6900-60M
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7028
Модель (серия):
SDS1052
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3050
Модель (серия):
ADO102
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
10
Вид:
Ручной
Кол-во аналоговых каналов:
2
Добавить в избранное
Артикул (код товара):
8525
Модель (серия):
ICL8038
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Добавить в избранное
Артикул (код товара):
828
Модель (серия):
XR2206
Производитель:
Shenzhen Jiesheng Industrial
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
> 3
Вес нетто, кг:
1
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24525
Модель (серия):
SDS7072E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21346
Модель (серия):
DHO924
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1250
Время нарастания, нс:
≤1,4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8060

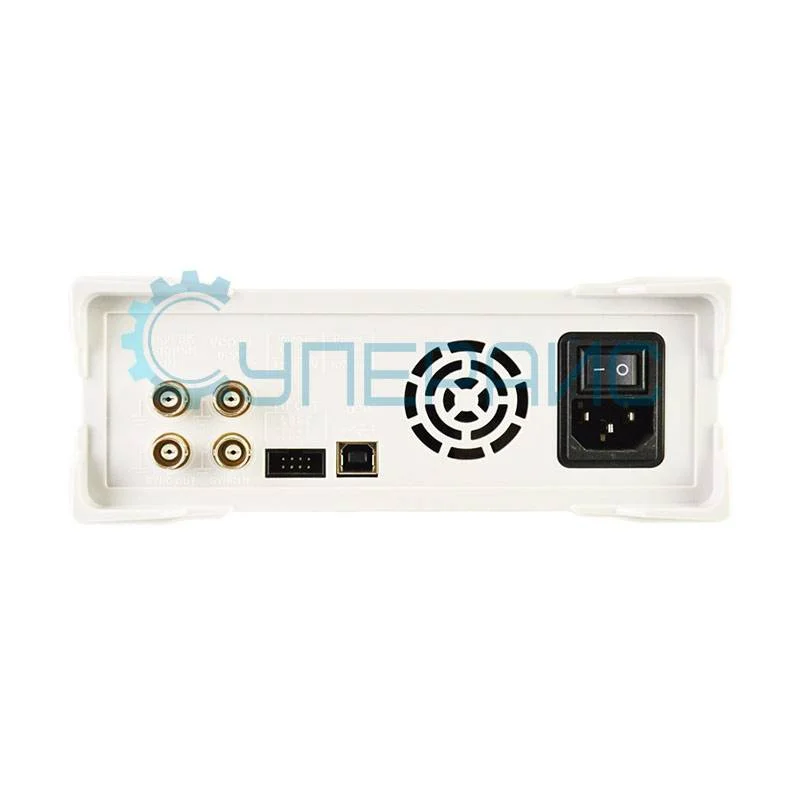

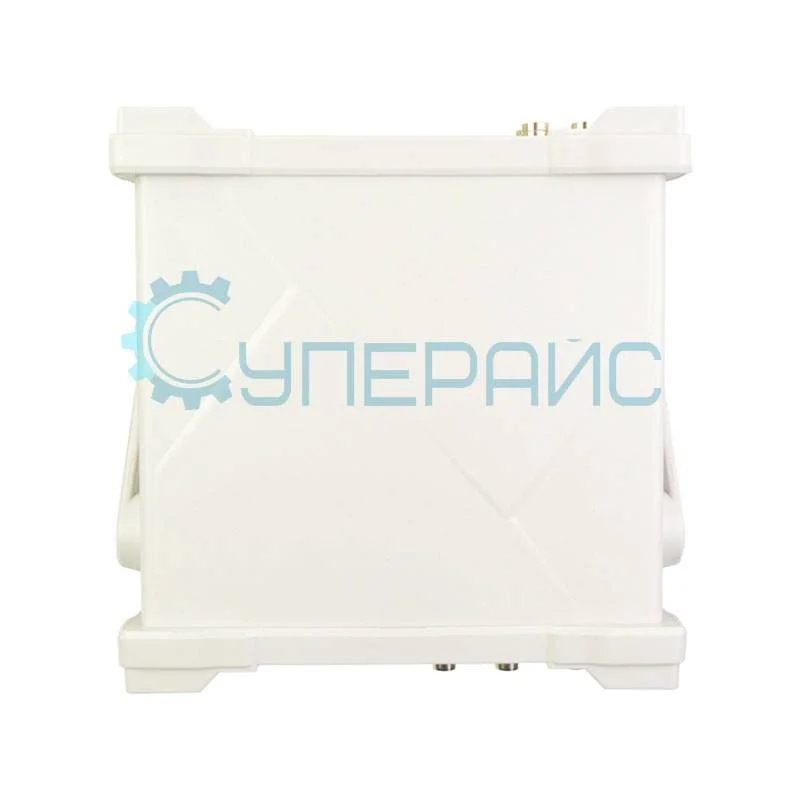

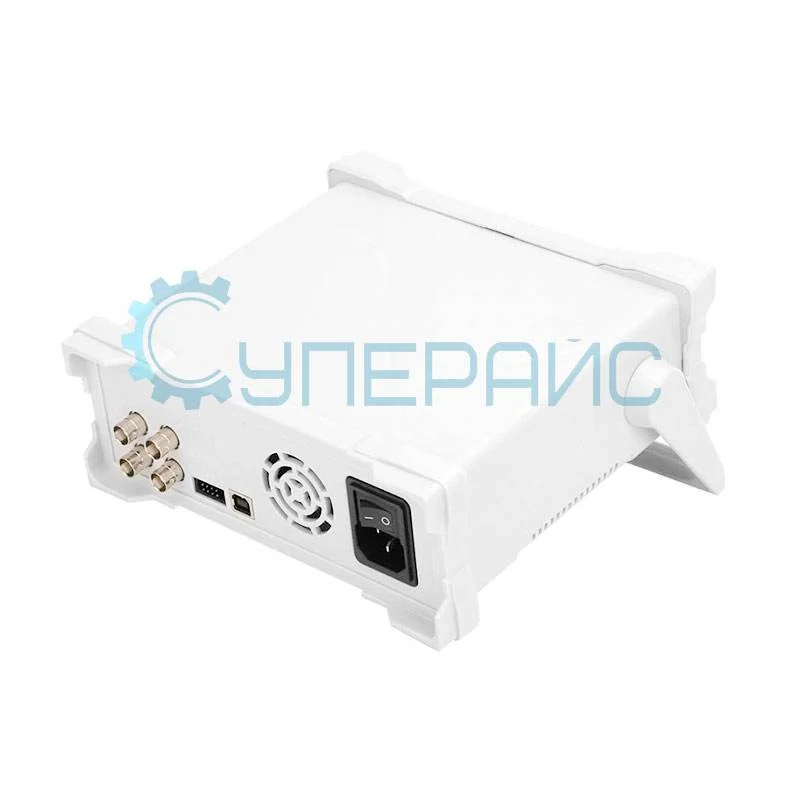

Модель (серия):
FY6900-60M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
9559
Модель (серия):
AN870
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27182
Модель (серия):
ST-3090D
Производитель:
ATTEN
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
3
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
110
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8060
Модель (серия):
FY6900-60M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
