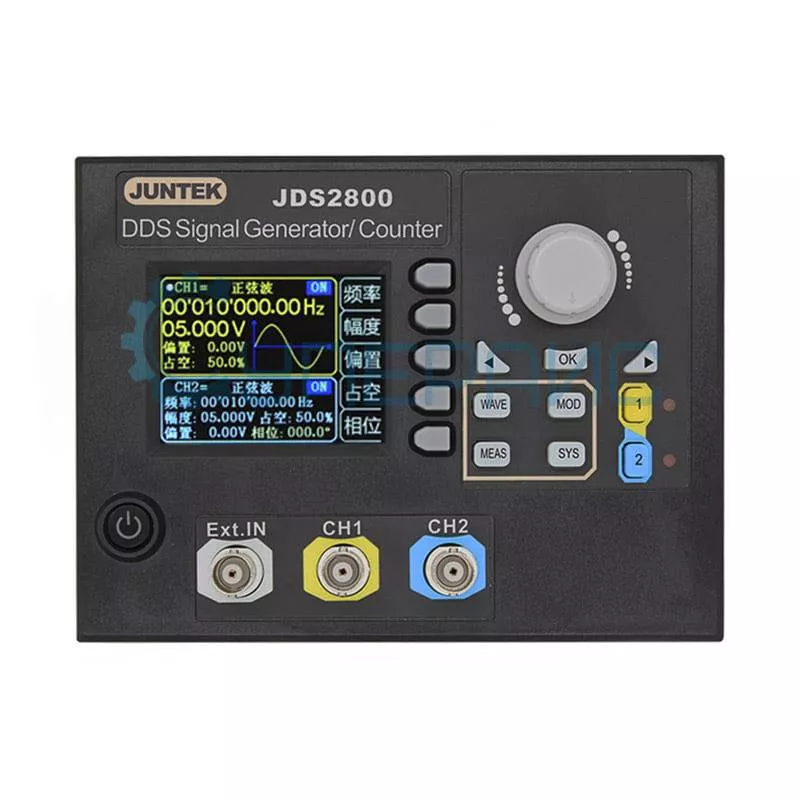

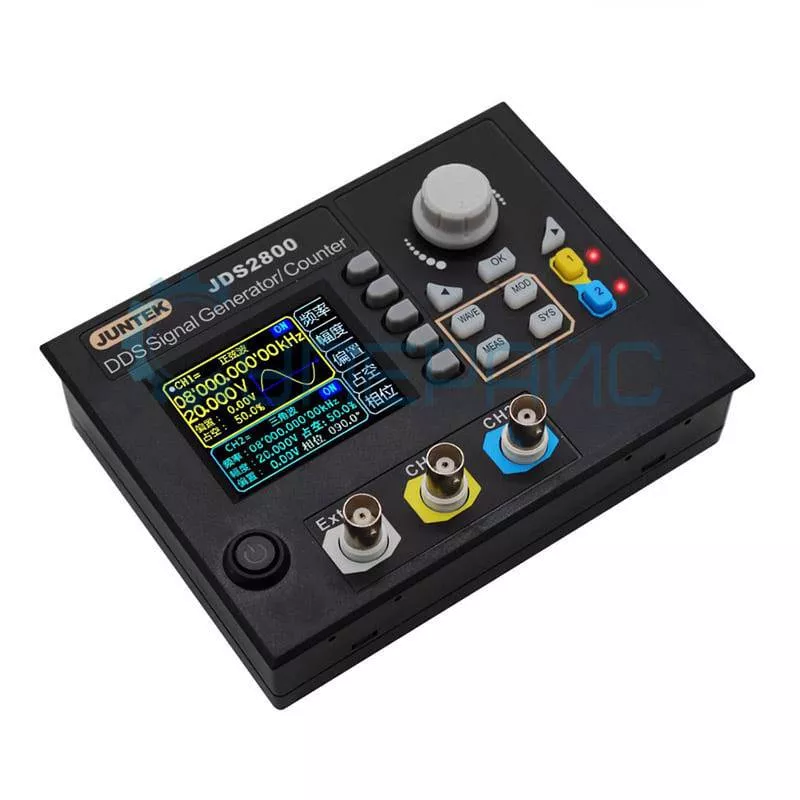

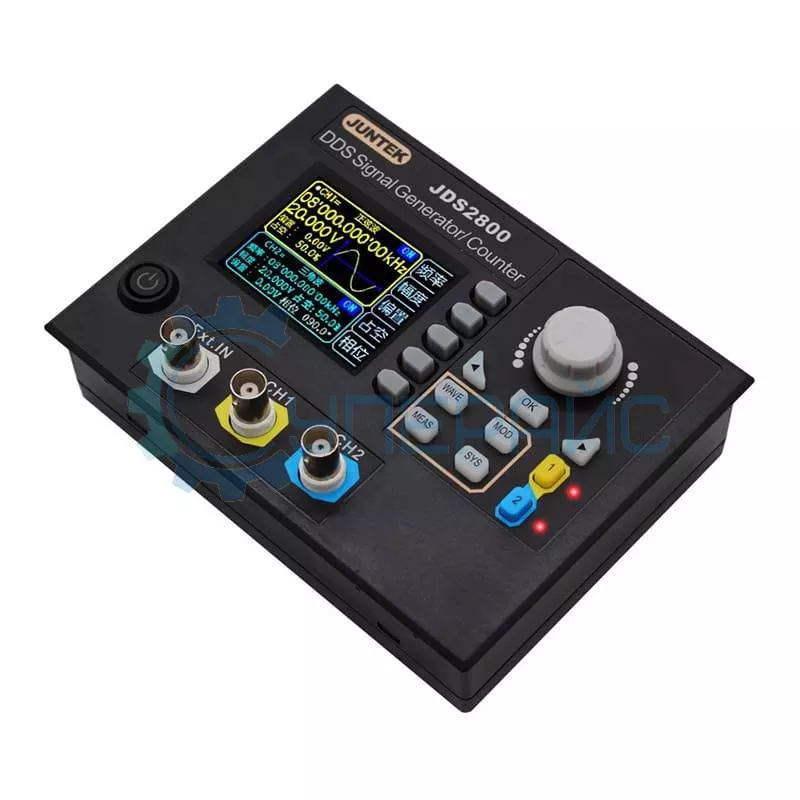

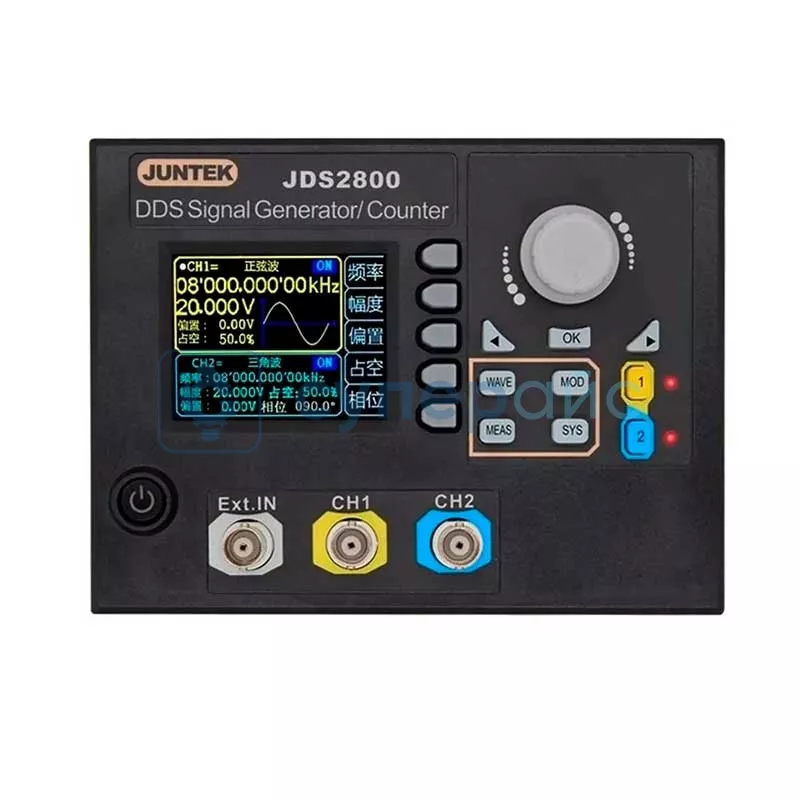

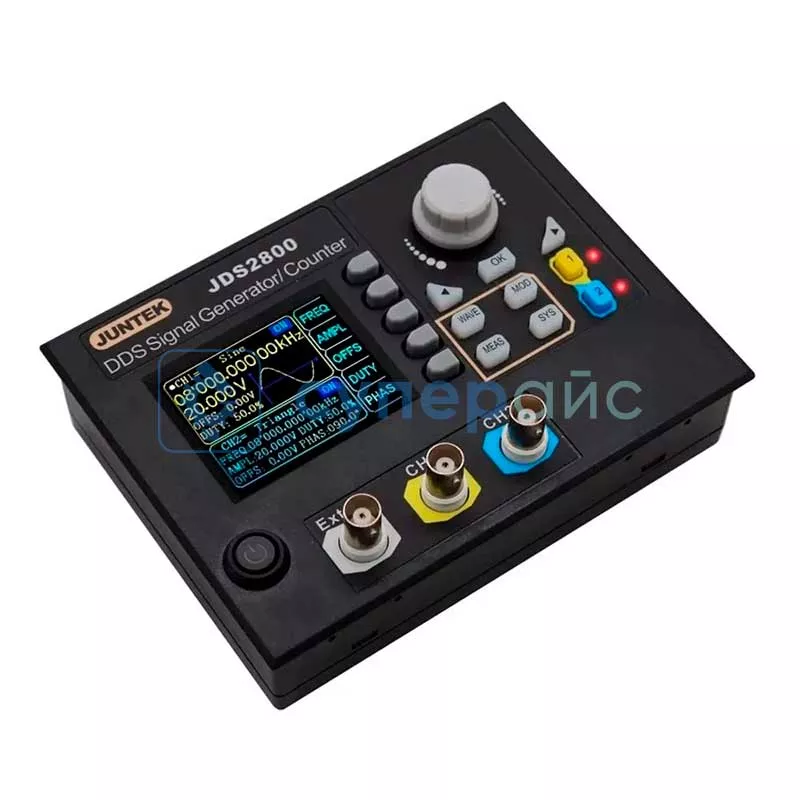

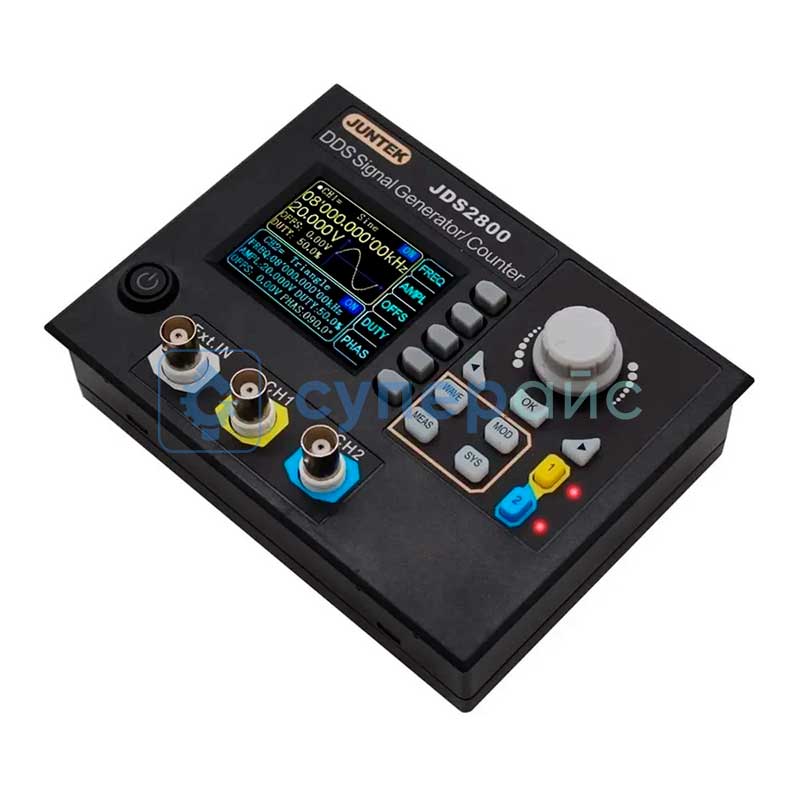

Генератор сигналов JUNTEK JDS2860 (60 МГц)
10 340 ₽
10 340 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
5179
Модель (серия)
JDS2860
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK JDS2860
Общие данные
Артикул (код товара)
5179
Производитель (бренд)
Модель (серия)
JDS2860
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
60 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
Точность, %
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
АМ
ЧМ
ИМ
ЧМ
ИМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Габариты и вес
Вес нетто, кг
Общие характеристики
Вид
Портативный
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
UART с уровнями TTL
UART с уровнями TTL
Описание JUNTEK JDS2860
Технические характеристики JUNTEK JDS2860
| Полоса пропускания | 0,01 мкГц ~ 60 МГц |
| Типы сигналов | синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм) |
| Диапазоны частот |
синусоидальная: от 0,01 мкГц до 60 МГц прямоугольная: от 0,01 мкГц до 25 МГц треугольная: от 0,01 мкГц до 25 МГц импульсная: от 0,01 мкГц до 6 МГц TTL цифровой сигнал: от 0,01 мкГц до 6 МГц сигнал произвольной формы от 0,01 мкГц до 6 МГц |
| Регулировка длительности импульса | 25 нс ~ 4000 с |
| Длительность фронта | < 10 нс |
| Длина волны | 2048 точек |
| Частота дискретизации | 266 МВыб/с |
| Разрешение по амплитуде | 14 бит |
| Синусоидальный сигнал | |
| Подавление гармоник | ≥ 45 дБ (< 1МГц); 40 дБ (1 МГц ~ 20 МГц) |
| Полное гармоническое искажение | < 0,8 % (20 Гц ~ 20 кГц) |
| Прямоугольный сигнал | |
| Перекос | 5% |
| Импульсный сигнал | |
| Диапазон рабочего цикла | 0,1 ~ 99,9 % |
| Partial Sine | |
| Диапазон рабочего цикла | 0,1 ~ 99,9 % |
| Пилообразный сигнал | |
| Линейность | ≥98% (0,01 Гц ~ 10 кГц) |
| Частотные характеристики | |
| Разрешающая способность | 0.01 мкГц |
| Погрешность частоты | ± 20 ppm |
| Стабильность частоты | ± 1 ppm / 3 ч |
| Амплитудные характеристики | |
| Диапазон амплитуд синусоидальной волны | 2 мВ(пик-пик) ~ 5 В(пик-пик), частота > 30 МГц |
| Диапазон амплитуд прямоугольной/треугольной волны | 2 мВ(пик-пик) ~ 5 В(пик-пик), частота 10 МГц ~ 25 МГц |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ± 0,5% / 5 ч |
| Выходной импеданс | 50 Ом ± 10% |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току |
амплитуда выходного сигнала: 0 В ~ 0,2 В диапазон регулировки смещения: -0,25 В ~ 0,25 В разрешение смещения: 0,01 В |
| Фаза колебаний |
диапазон регулировки фазы 0 - 359,9° разрешение фазы: 0,1 ° |
| Выход TTL / COMS |
низкий уровень: < 0,3 В высокий уровень: 1 В - 10 В время нарастания / спада уровня: ≤ 20 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 1 ~ 100 МГц |
| Диапазон измерения | 0 ~ 4294967295 |
| Режим подсчета | ручной |
| Режим сопряжения | 2 вида режима сопряжения, DC и AC |
| Характеристики генератора качающейся частоты | |
| Каналы | CH1 или CH2 |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 0,1 - 999,9 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Режимы свипирования | вверх, вниз, вверх-вниз |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 ~ 1048575 |
| Общие характеристики | |
| Дисплей | 2,4 дюйма, TFT (цветной) |
| Память | 100 групп (от 00 до 99 (при вкл. питания загружается позиция 00) |
| Интерфейсы | USB, UART с уровнями TTL для удобства пользовательских экспериментов |
| Скорость соединения | 115200 бит/с |
| Питание | DC 5V |
| Технология производства | поверхностный монтаж, применение FPGA, высокая надежность, длительное время эксплуатации |
| Рабочая температура | 0 ~ 40°C |
| Рабочая влажность | < 80% |
| Габариты прибора | 148 x 108 x 35 мм |
| Габариты упаковки | 215 x 160 x 85 мм |
| Вес нетто | 270 г |
| Вес брутто | 600 г |

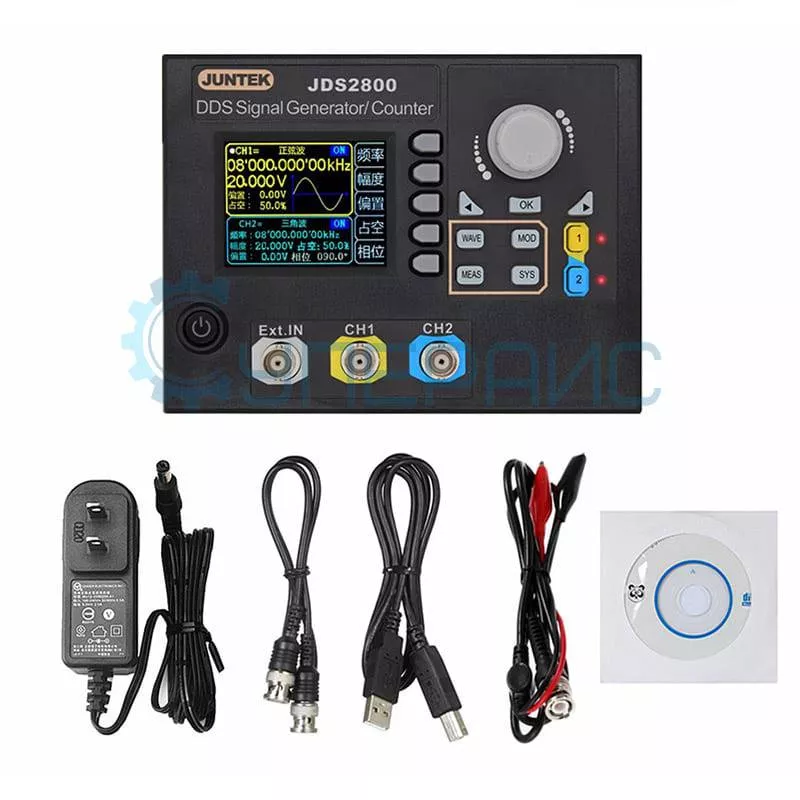

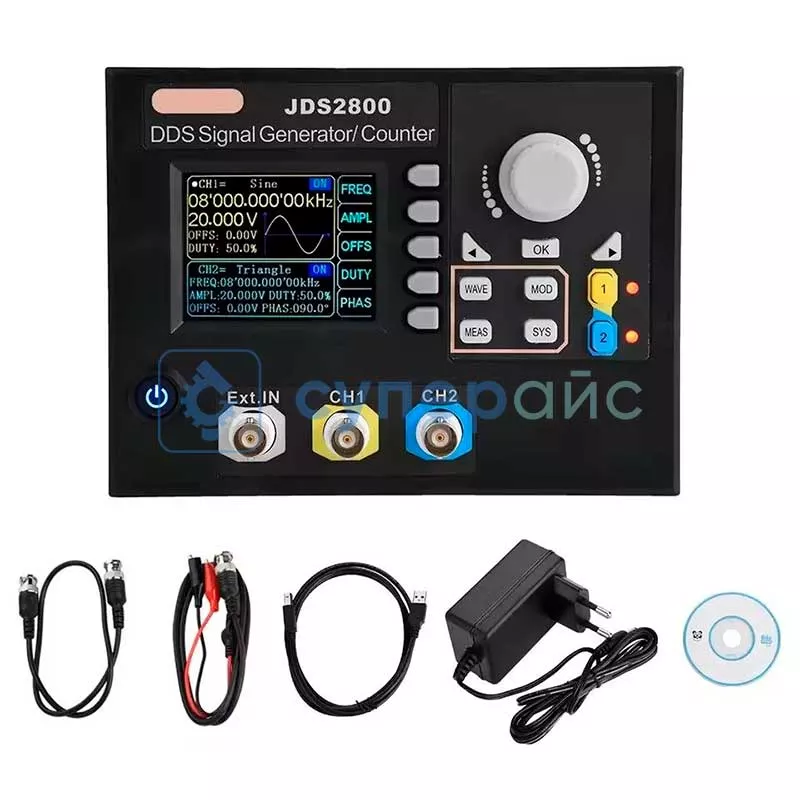

| Комплектация |
генератор сигналов JUNTEK JDS2860 - 1 шт блок питания - 1 шт USB кабель - 1 шт кабель BNC-крокодил - 1 шт кабель BNC-BNC - 1 шт диск с ПО – 1 шт руководство пользователя – 1 шт |
| Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Обратите внимание: приборы бренда JUNTEK могут встречаться под разными вариантами написания: JUNCTEK, JUNTEK или JUNCE. Разница в наименовании обусловлена маркировкой поставщика, и различия в написании не влияют на соответствие заказанному оборудованию.
Обзорная таблица генераторов сигнала JUNTEK
| Характеристики | JDS2860 | JDS2840 | JDS2815 |
| Полоса пропускания | 0,01 мкГц ~ 60 МГц | 0,01 мкГц ~ 40 МГц | 0 ~ 15 МГц |
| Частота дискретизации | 266 МВыб/с | ||
| Длина волны | 2048 точек | ||
| Разрешение по амплитуде | 14 бит | ||
| Генератор качающейся частоты | есть | ||
| Интерфейс | USB, UART с уровнями TTL для удобства пользовательских экспериментов | ||
| Дисплей | 2,4 дюйма, TFT (цветной) | ||
Мини-генератор сигналов JUNTEK JDS2860
Мини-генератор сигналов JUNTEK JDS2860 представляет собой прибор для формирования электрических колебаний различной формы. Конструкция помогает решать задачи тестирования, настройки, диагностики электронных схем. Ниже опровергаем некоторые мифы о таких приборах на примере этой модели.
- Компактный прибор ограничен в функциональности
Этот аппарат поддерживает синусоидальную, прямоугольную и другие формы волн. Полоса пропускания составляет 0,01 мкГц ~ 60 МГц, что даёт работать с низкочастотными и с высокочастотными цепями.
- Настройка параметров требует сложных расчётов
Регулировка длительности интуитивна, отображается на дисплее и происходит в пределах 25 нс ~ 4000 с. Диапазон частот довольно обширный: так, для синусоидального сигнала верхняя граница составляет 60 МГц, для прямоугольного - 25 МГц.
Прибор поможет выявить:
- нарушения в работе усилителей звуковой частоты;
- сбои в цифровых логических схемах;
- проблемы с фильтрами различных типов.
- Точность воспроизведения сигнала недостаточна
Разрешение по амплитуде для предлагаемой модели составляет 14 бит. С учётом этого такой генератор сигналов 60 МГц помогает формировать чистые формы волн с минимальными искажениями. Частота дискретизации 266 МВыб/с обуславливает корректное воспроизведение быстрых переходов.
- Работа с импульсами ограничена
Регулируемая длительность сигнала подходит для имитации реальных условий эксплуатации техники. Таким образом, устройство будет полезно для самых разных рабочих сценариев.
Прибор может использоваться:
- инженерами-электронщиками при разработке устройств;
- техниками сервисных центров для диагностики;
- преподавателями технических дисциплин в учебных лабораториях.
Документация и ПО JUNTEK JDS2860
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации для генератора сигналов JUNTEK серии JDS2800
Язык:
Русский
Размер и тип:
378 КБ,
PDF
Инструкция по эксплуатации для генератора сигналов JUNTEK JDS2800
Язык:
Английский
Размер и тип:
414,31 КБ,
PDF
Инструкция по эксплуатации для генератора сигналов JUNTEK JDS2800
Язык:
Китайский
Размер и тип:
403 КБ,
PDF
Программное обеспечение для генератора сигналов JUNTEK JDS2800
Язык:
Английский
Размер и тип:
215 МБ,
RAR
RAR
Инструкция по установке ПО для генератора сигналов JUNTEK JDS2800
Язык:
Английский
Размер и тип:
888,34 КБ,
PDF
Показать больше
Показать меньше
Отзывы JUNTEK JDS2860
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9321
Модель (серия):
MLC500
Производитель:
JINGYAN
Страна производства:
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения ёмкости:
0,001 пФ – 100000 мкФ
Диапазон измерения индуктивности:
0,0001 мкГн – 100 Гн
Спящий режим:
нет
Добавить в избранное
Артикул (код товара):
11706
Модель (серия):
KPS3020D
Производитель:
Wanptek
Страна производства:
Гарантия, мес.:
18
Мощность, Вт:
600
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9335
Модель (серия):
ET1080D
Производитель:
East Tester
Страна производства:
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,0001 Ом – 20 МОм
Диапазон измерения ёмкости:
0,0001 пФ – 20000 мкФ
Диапазон измерения индуктивности:
0,0001 мкГн – 2000 Гн
Спящий режим:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18744
Модель (серия):
DSO-TC3
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,01 Ом – 50 МОм
Диапазон измерения ёмкости:
25 пФ – 100000 мкФ
Диапазон измерения индуктивности:
10 мкГн - 1000 мкГн
Спящий режим:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16876
Модель (серия):
HDG3082B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
2 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Добавить в избранное
Артикул (код товара):
40734
Модель (серия):
PSG9080
Производитель:
Goupchn
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
300
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
40733
Модель (серия):
JDS8000
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
275
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16875
Модель (серия):
HDG3102B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
300
Глубина памяти на канал:
2 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Ранее просмотренные Вами
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3691
Модель (серия):
DP811A
Производитель:
RIGOL
Страна производства:
Гарантия, мес.:
36
Мощность, Вт:
200
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5179
Модель (серия):

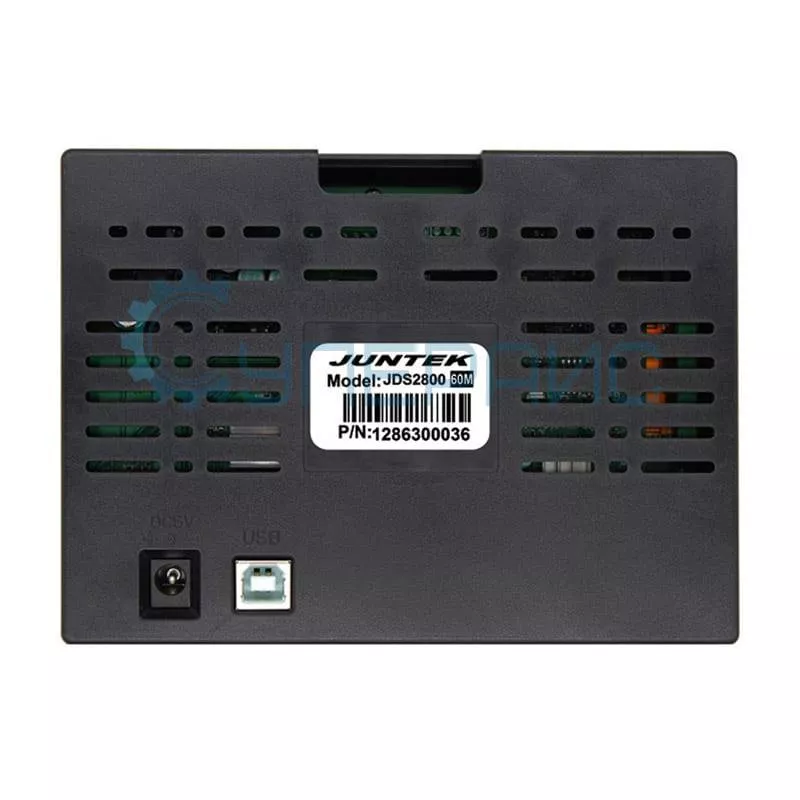

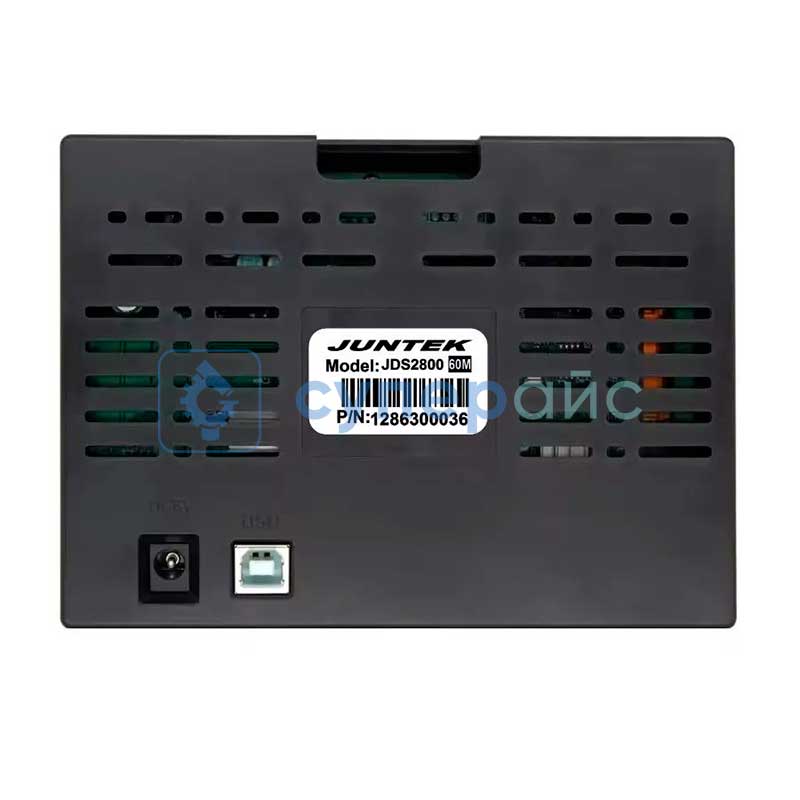

JDS2860
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
