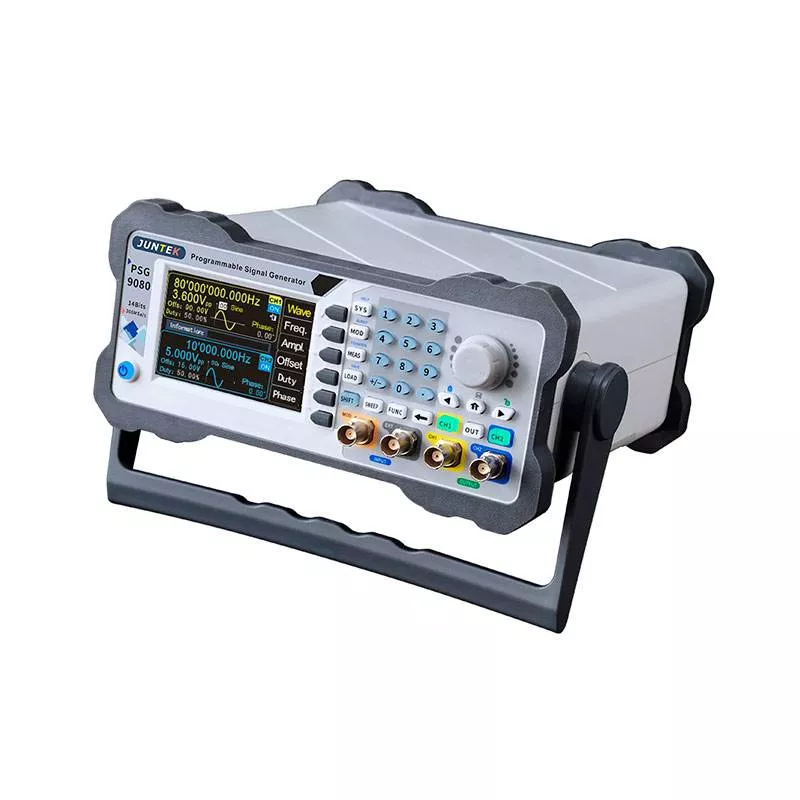

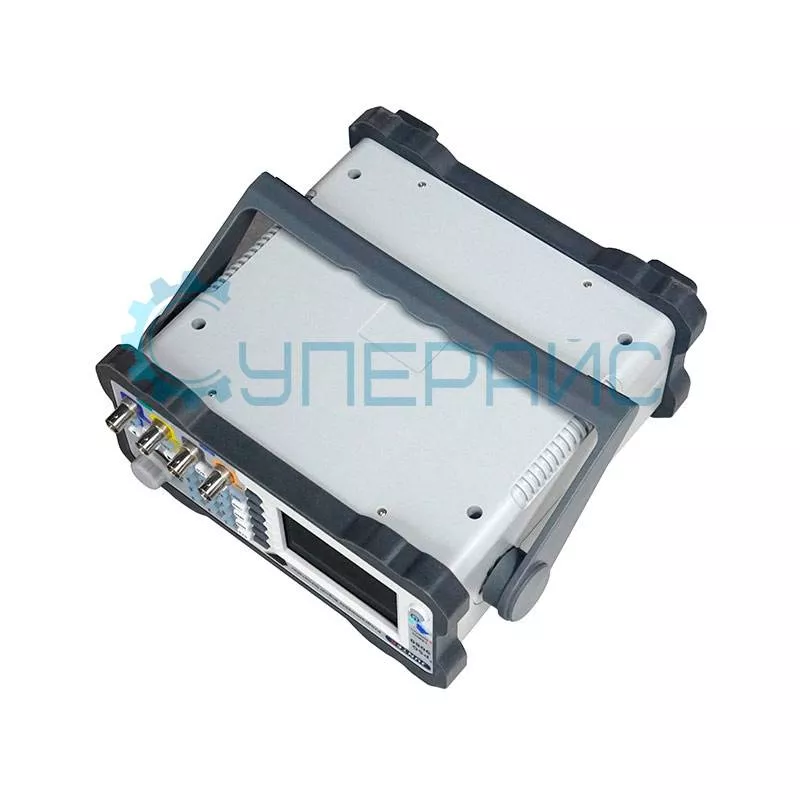

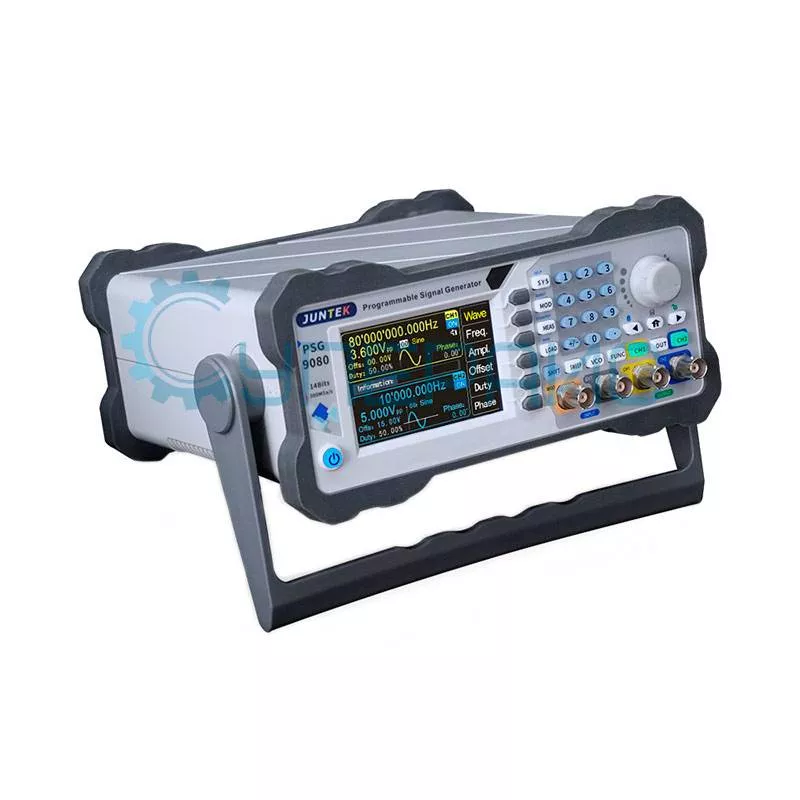

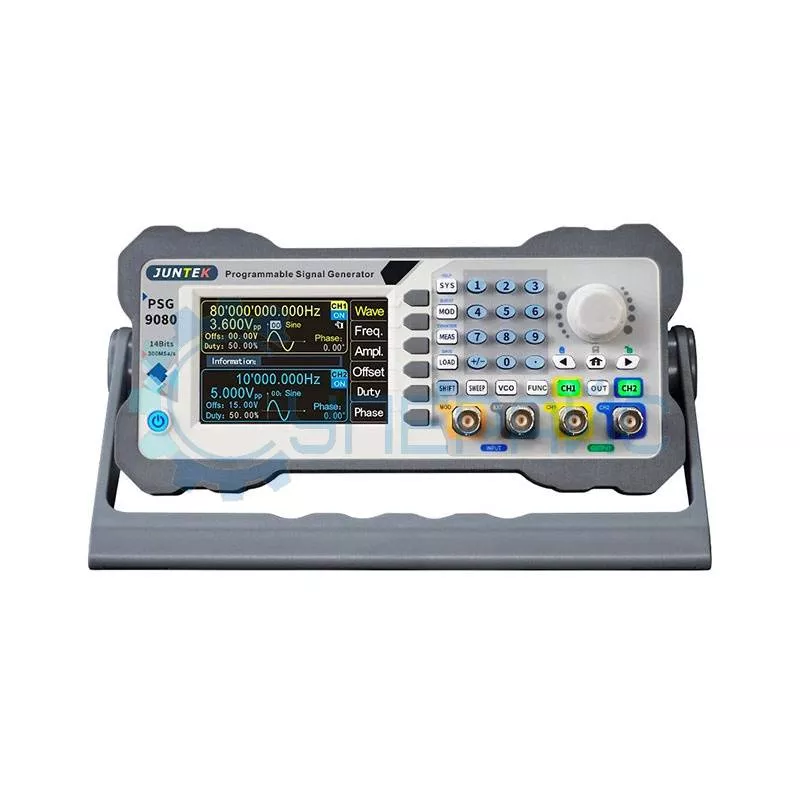

Программируемый генератор сигналов JUNTEK PSG9080
Код товара: 9757
Гарантия 12 месяцев
Официальный дилер JUNTEK в России
О товаре Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, CMOS, EXP, Лоренца, амплитудная и частотная модуляция, произвольная
Диапазон частот: 1 нГц - 80 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, CMOS, EXP, Лоренца, амплитудная и частотная модуляция, произвольная
Диапазон частот: 1 нГц - 80 МГц
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNTEK PSG9080
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 80 МГц | ||
| Частота дискретизации | 300 МВыб/с | ||
| Диапазон частот | 1 нГц - 80 МГц | ||
| Вертикальное разрешение | 14 бит | ||
| Глубина памяти | 8 Кб | ||
| Формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, DC, CMOS, EXP, Лоренца, амплитудной и частотной модуляции, произвольные | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 80 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 30 МГц | ||
| Импульсный сигнал | 1 мкГц - 30 МГц | ||
| Пилообразный сигнал | 1 мкГц - 50 МГц | ||
| Произвольный сигнал | 1 мкГц - 50 МГц | ||
| Разрешение | 1 нГц | ||
| Точность | ± 5 ppm | ||
| Характеристики синусоидального сигнала | |||
| Полное гармоническое искажение | ≤ 0.5% (1 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | < 10 нс | ||
| Выброс | < 10% | ||
| Асимметрия | ≤ 0,1% | ||
| Характеристики пилообразного сигнала | |||
| Линейность | ≤ 1% (< 1 МГц) | ||
| Симметричность | ≤ 1% (< 1 МГц) | ||
| Характеристики импульсного сигнала | |||
| Частотный диапазон | 1 мкГц - 30 МГц | ||
| Ширина импульса | 5 нс - 4 нс | ||
| Период импульса | 10 нс - 40 нс | ||
| Рабочий цикл | 0,01% - 99,99% | ||
| Время нарастания/спада | ≤ 10 нс | ||
| Выброс | < 10% | ||
| Характеристики произвольного сигнала | |||
| Частотный диапазон | 1 мкГц - 50 МГц | ||
| Глубина памяти | 8 Кб | ||
| Вертикальное разрешение | 14 бит | ||
| Минимальное время нарастания/спада | 10 нс | ||
| Выходной сигнал | |||
| Амплитуда |
≤1 МГц: 2 мВ ~ 25 В 1 МГц - 11 МГц: 2 мВ ~ 10 В 11 МГц - 60 МГц: 2 мВ ~ 5 В 60 МГц - 80 МГц: 2 мВ ~ 3,6 В |
||
| Разрешение | 1 мВ | ||
| Импеданс | 50 Ом | ||
| Защита от | короткого замыкания | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, импульсная, произвольная (кроме DC) | ||
| Тип | линейный или логарифмический | ||
| Время развертки | 0,01 с - 640 с | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, BURST | ||
| Форма несущей волны | синусоидальная, прямоугольная, импульсная, произвольная (кроме DC) | ||
| AM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, импульсная, шумовая, пилообразная | ||
| Частота | 1 мГц - 1 МГц | ||
| FM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, импульсная, шумовая, пилообразная | ||
| Частота | 1 мГц - 1 МГц | ||
| PM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, импульсная, шумовая, пилообразная | ||
| Частота | 1 мГц - 1 МГц | ||
| Отклонение фазы | 0° - 360° | ||
| ASK, FSK, PSK | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (1 мГц - 1 МГц) | ||
| PWM | |||
| Несущая форма волны | импульсная | ||
| Период импульса | 0,01 мкс - 40 с | ||
| Ширина импульса | 0,001 мкс - 4 с | ||
| BURST | |||
| Режим | одиночный, автоматический | ||
| Источник | ручной, BURST CH2, внешний (AC), внешний (DC) | ||
| Номер импульса | 1-1000000000 | ||
| Частотомер | |||
| Диапазон | 0 - 4294967295 | ||
| Соединение | AC, DC | ||
| Входные характеристики внешней модуляции | |||
| Диапазон амплитуды входного сигнала | 0 - 3 В | ||
| Диапазон частоты входного сигнала | DC - 20 кГц | ||
| Характеристики контроля напряжения | |||
| Несущая формы волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Функции | частота, амплитуда, рабочий цикл | ||
| Диапазон | 0 - 5 В | ||
| Возможности программирования | |||
| Режим работы | отладка, нормальный | ||
| Хранение | P00 - P99 | ||
| Время программирования | 0 - 99 с | ||
| Общие характеристики | |||

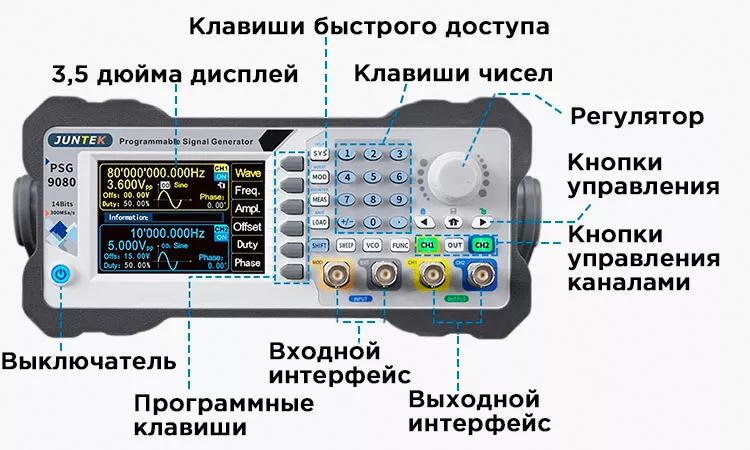

| Дисплей | 3,5 дюйма TFT LCD, 480 х 320 | ||

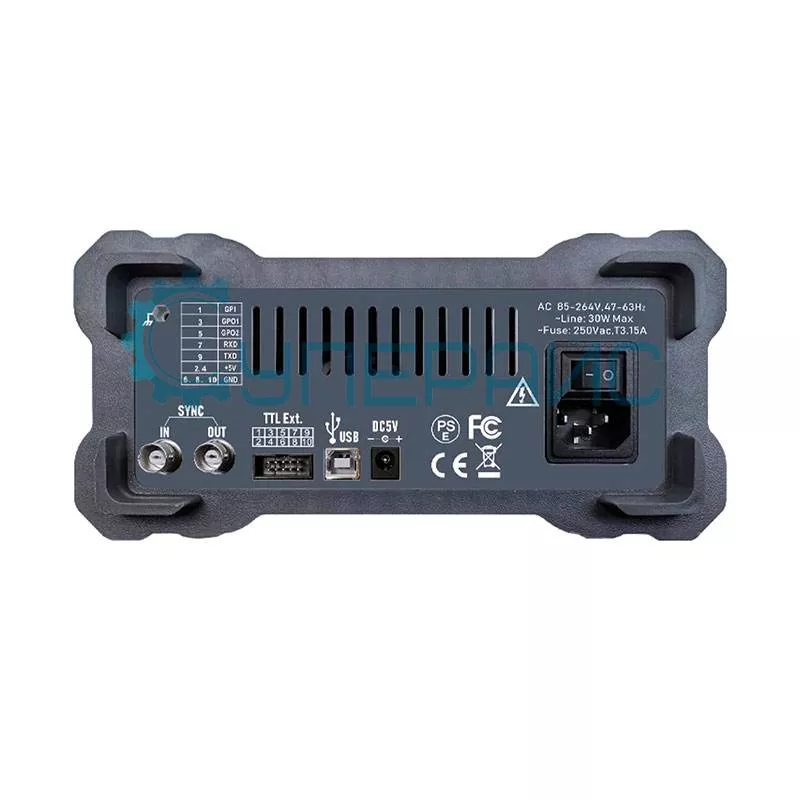

| Интерфейс | USB, TTL | ||
| Количество ячеек памяти | 100 | ||
| Питание AC | 84 - 264 В, 47 - 63 Гц | ||
| Питание DC | 5 В ± 0,5 В, 3А | ||
| Потребляемая мощность | < 30 Вт | ||
| Предохранитель | 250 В AC, Т3, 15 А | ||
| Температура хранения | 0℃ - 40℃ | ||
| Влажность | < 80% | ||
| Габариты | 247 х 243 х 102 мм | ||
| Габариты упаковки | 345 x 140 x 280 мм | ||
| Вес нетто | 1000 г | ||
| Вес брутто | 1750 г | ||

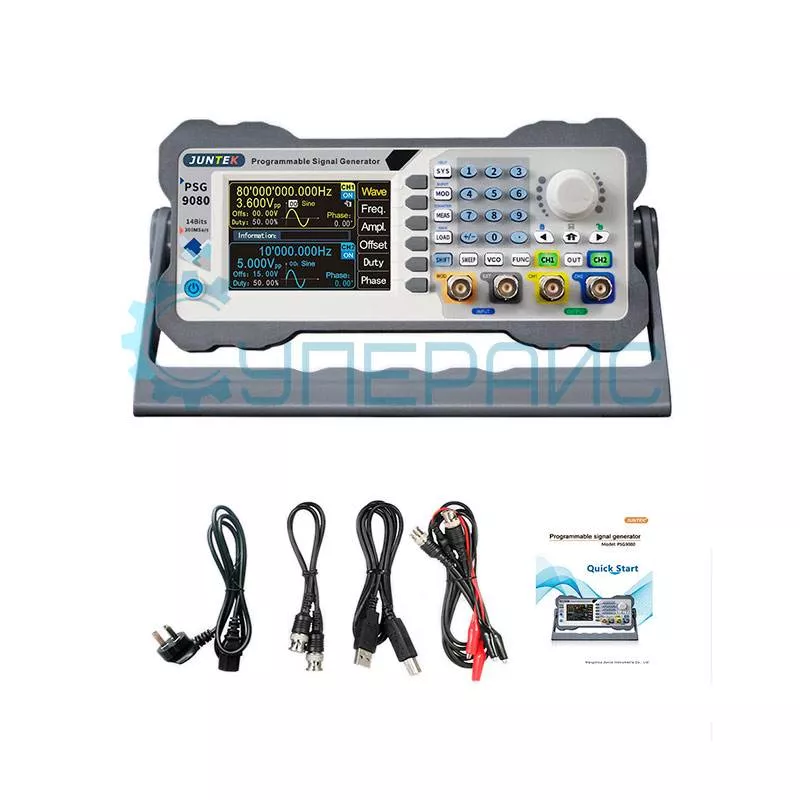

| Комплектация | генератор сигналов JUNTEK PSG9080 - 1 шт | ||
|
|
кабель питания - 1 шт BNC кабель - 1 шт USB кабель - 1 шт щупы - 1 комплект инструкция по эксплуатации - 1 шт |
||
Обратите внимание: приборы бренда JUNTEK могут встречаться под разными вариантами написания: JUNCTEK, JUNTEK или JUNCE. Разница в наименовании обусловлена маркировкой поставщика, и различия в написании не влияют на соответствие заказанному оборудованию.
Генератор JUNTEK PSG9080
Программируемый генератор сигналов произвольной формы. Может выводить сигналы в форме синуса, прямоугольника, импульса, треугольника. Всего 2 выходных канала, могут использоваться независимо или вместе. Максимальная частота составляет 80 МГц для синусоидальной волны, для других форм сигналов, таких как прямоугольные и импульсные 30 МГц, для остальных 50 МГц. Частота дискретизации 300 млн отсчетов в секунду. Вертикальное разрешение аналогового преобразователя составляет 14 бит. Множество вариантов модуляции, функции развертки, а также программируемые формы волн. Также имеется встроенный счётчик импульсов с диапазоном до 100 МГц. Генератор возможно подключить к персональному компьютеру для последующего управления.
Прибор подходит для лабораторных исследований, разработки цифровых устройств и автоматизированных стендов. Выходная частота синусоидальных сигналов соответствует классу 80MHz и позволяет применять генератор в широком диапазоне задач.
Преимущества устройства:
- Поддержка нескольких типов модуляции и сложных форм сигналов;
- Гибкие функции настройки и управления с ПК;
- Наличие встроенного импульсного счётчика до 100 МГц;
- Высокое вертикальное разрешение (14 бит);
- Независимая работа двух каналов.
Генератор может использоваться как часть тестового оборудования для оценки характеристик радиочастотных цепей. Функция построения сигналов с пользовательской формой волны делает его особенно полезным в научных и исследовательских задачах. Одна из функций — пошаговая перестройка частоты — помогает при сканировании диапазона и поиске резонансных частот.
Доступна доставка по регионам, условия и стоимость отображаются на странице оформления заказа. Актуальная цена указана в карточке товара, что позволяет быстро сравнить предложения. Вы можете купить генератор в интернет-магазине, добавив его в корзину без регистрации.
В карточке доступен технический обзор функций устройства и рекомендации по подключению.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
