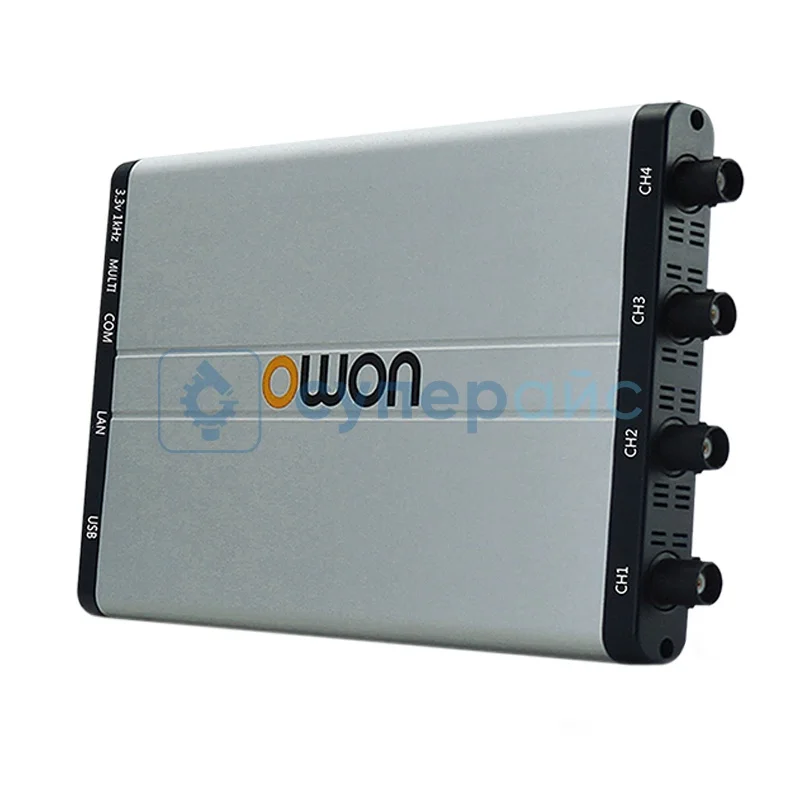

USB осциллограф OWON VDS2064
Код товара: 21661
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре Интерфейс: USB, LAN
Количество каналов: 4 + 1 (мульти)
Полоса пропускания: 60 МГц
Частота дискретизации: до 1 ГВыб / с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Интерфейс: USB, LAN
Количество каналов: 4 + 1 (мульти)
Полоса пропускания: 60 МГц
Частота дискретизации: до 1 ГВыб / с
Технические характеристики OWON VDS2064
| Количество каналов | 4 + 1 (мульти) |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 40 В (PK - PK) / (DC + AC, PK - PK) |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Частота дискретизации | 150 в секунду |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развёртки | 5 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 5 М |
| Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 5,8 нс |
| Низкочастотный отклик (-3 дБ) | ≥ 5 Гц |
| Точность усиления постоянного тока | ±3% |
| Система синхронизации | |
| Режимы триггера | по фронту, импульс, видео сигнал, наклон, чередование |
| Режим запуска | автоматический, нормальный, однократный |
| Стандарты видеосигнала | NTSC, PAL и SECAM |
| Точность уровня триггера | ±5 делений от центра экрана |
| Система измерения | |
| Курсорные измерения | △V / △T между курсорами |
| Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
| Математические формы сигнала | +, -, x, ÷, инвертировать, БПФ |
| Режим XY |
полная пропускная способность разность фаз ± 3 градуса |
| Общие характеристики | |

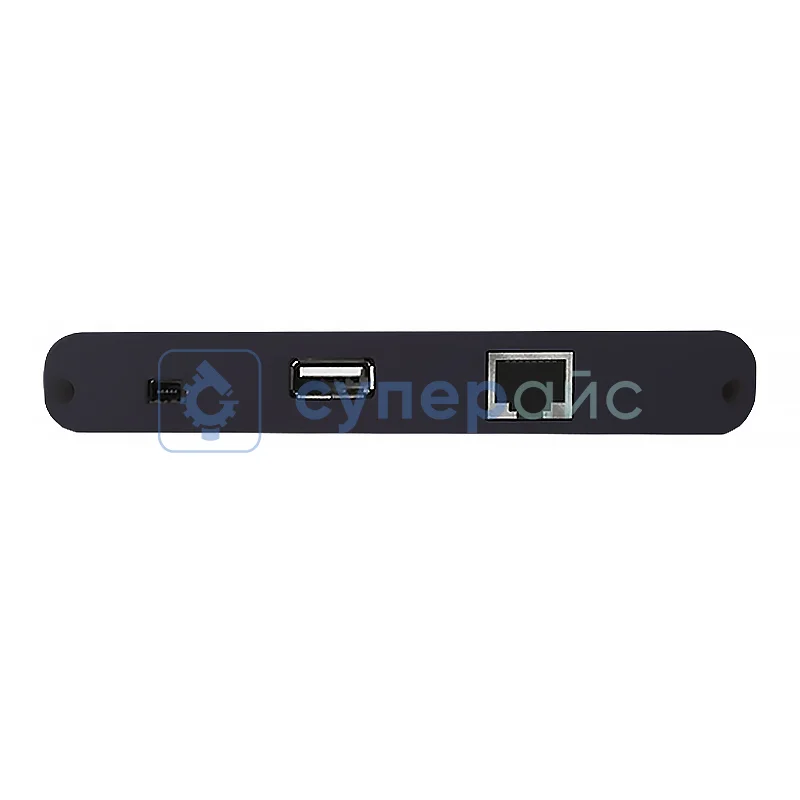

| Интерфейс | USB 2.0, LAN |
| Многофункциональный интерфейс |
синхронизированный ввод / вывод, передача / сбой, внешний триггерный вход TTL |
| Питание | ≤ 5 В / 1,5 А |
| Потребляемая мощность | ≤ 6,5 Вт |
| Габариты | 190 х 120 х 18 мм |
| Вес нетто | 260 г |

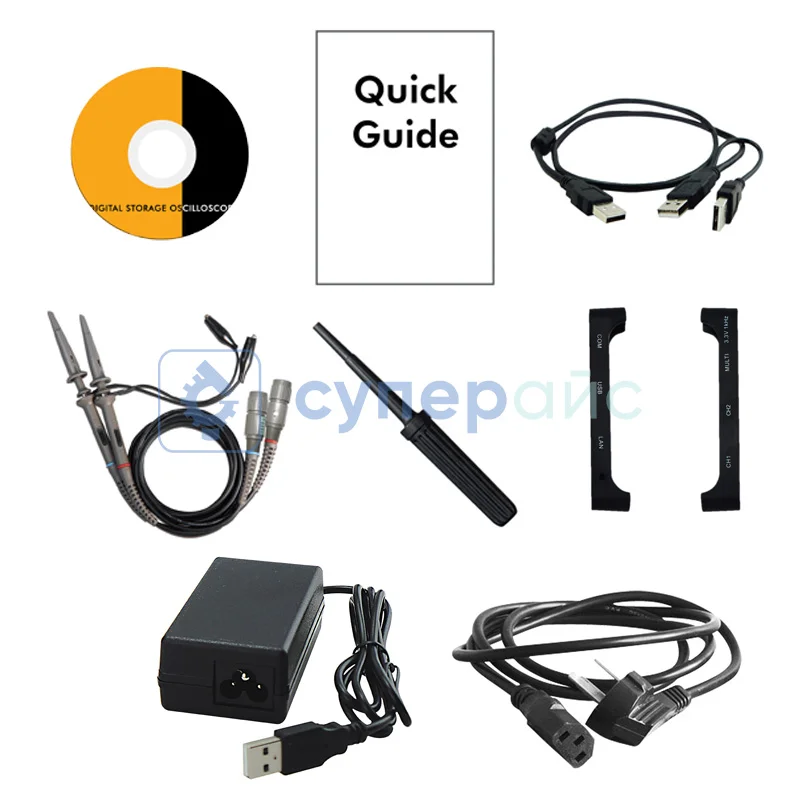

| Комплектация | цифровой осциллограф OWON VDS2064 - 1 шт |
|
щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт адаптер - 1 шт чехол из силиконового клея - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
|
Осциллограф OWON VDS2064
В мире технологий, где скорость и точность играют ключевую роль, портативные решения становятся важным компонентом инженерной практики. Компактный USB-осциллограф OWON VDS2064 — сочетание портативности, функциональности и универсальности, который предназначен для ноутбуков и предоставляет полный контроль электрических сигналов.
Компактность и универсальность в одном устройстве
Прибор с лёгкостью помещается в сумке или кармане, при этом его портативность не снижает функциональности, предоставляя большие возможности для измерений. Это решение для выездных инженеров, а также тех, кто ценит эргономику пространства на рабочем месте. Преимущества осциллографа:
- С четырьмя независимыми каналами он даёт множество возможностей для одновременного анализа различных сигналов. Это ускоряет процесс отладки и тестирования.
- Поддержка разнообразных портов, включая USB 2.0, LAN и многофункциональный интерфейс, позволяет интегрировать прибор в разные рабочие среды. Это даёт лёгкость в подключении и совместимость с устройствами.
- С полосой пропускания 60 МГц он охватывает большой диапазон частот, гарантируя точные измерения и анализ сигналов. С его чувствительностью ни одна деталь сигнала не останется незамеченной.
Портативный осциллограф для ноутбука с набором щупов OWON VDS2064 — это универсальный инструмент, идеальный для инженеров и электронщиков. С четырьмя каналами и разнообразными интерфейсами он становится надёжным помощником в работе, гарантирует высочайший уровень точности в измерениях сигналов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
