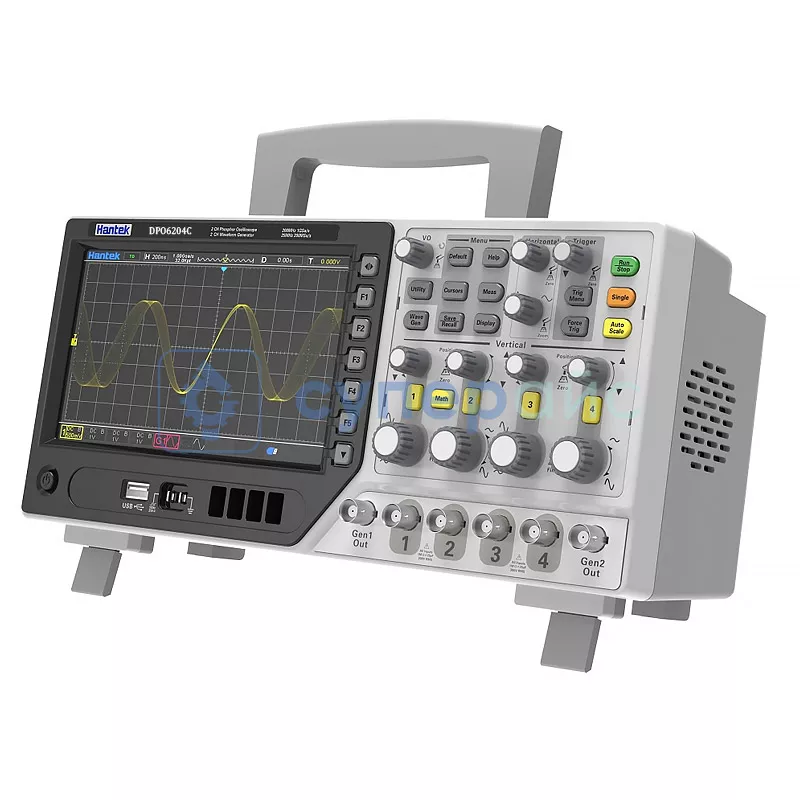

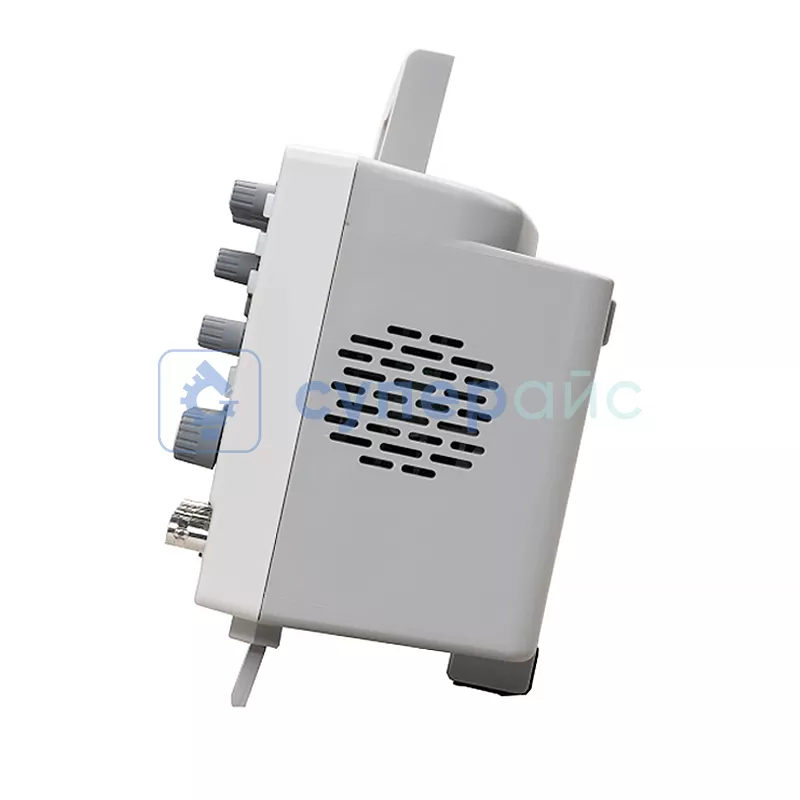

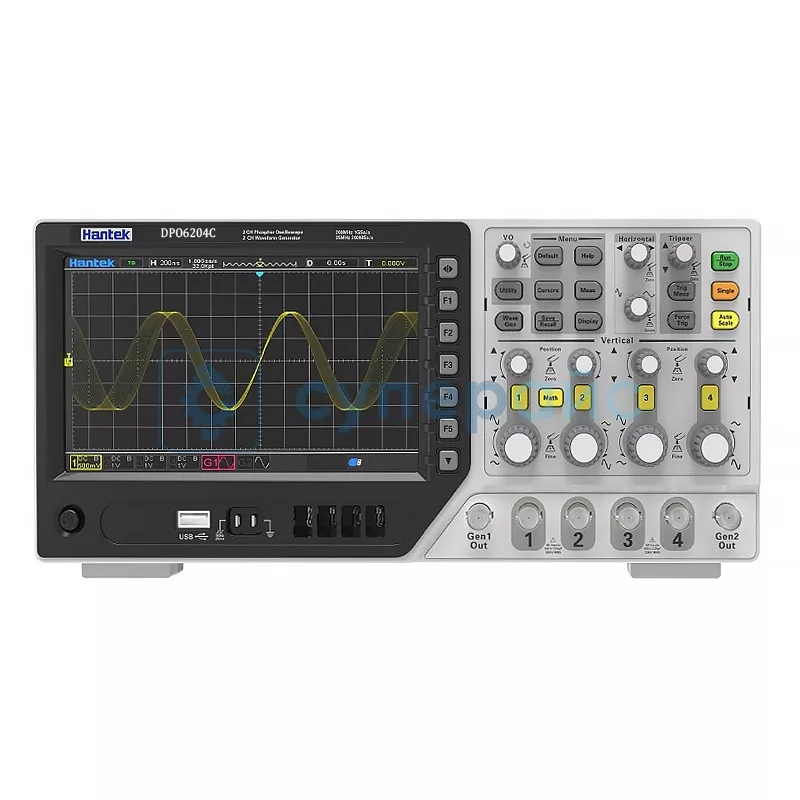

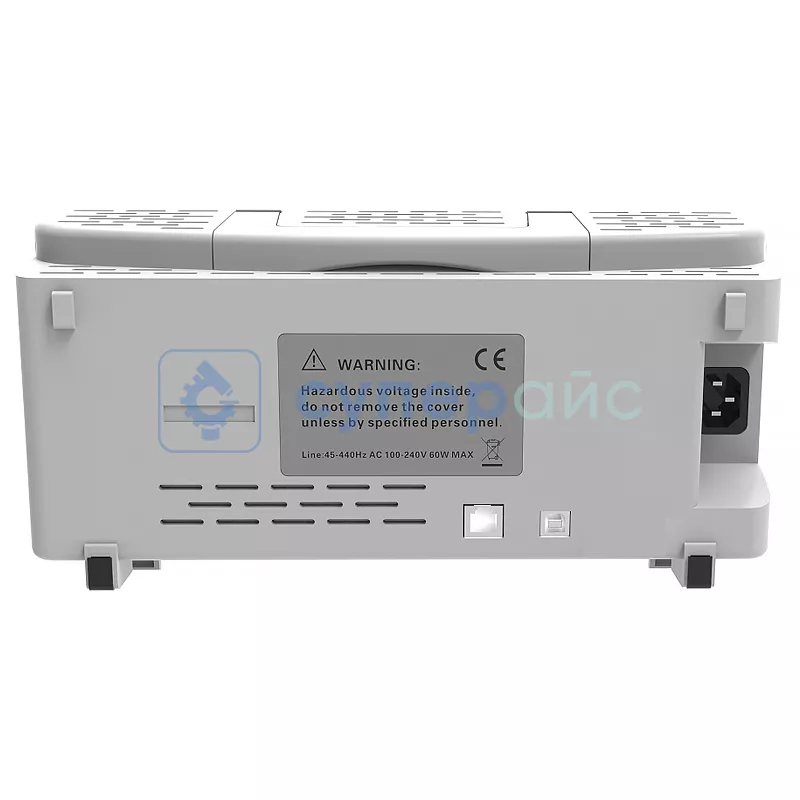

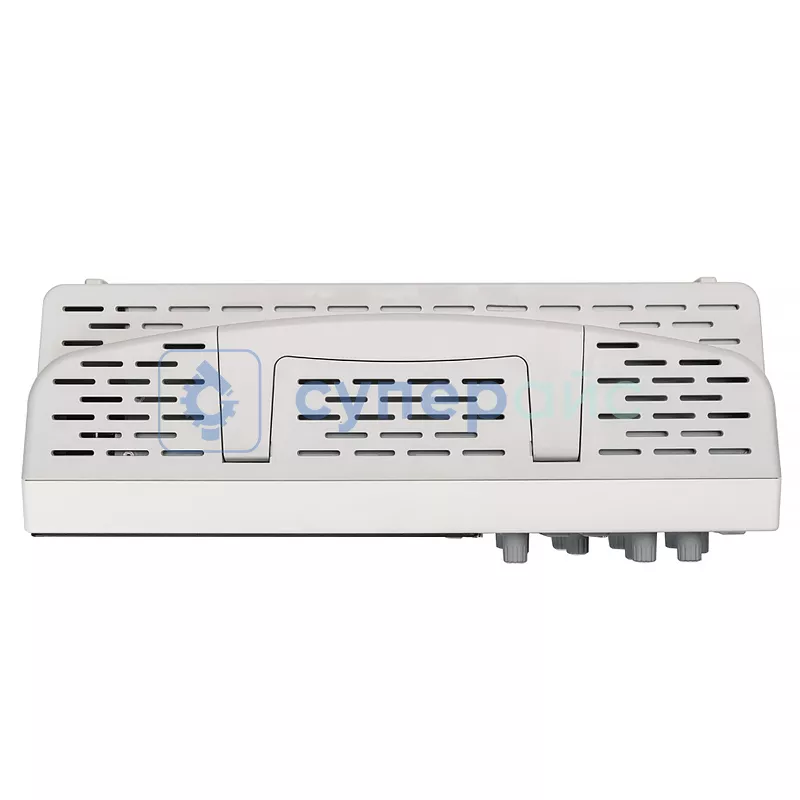

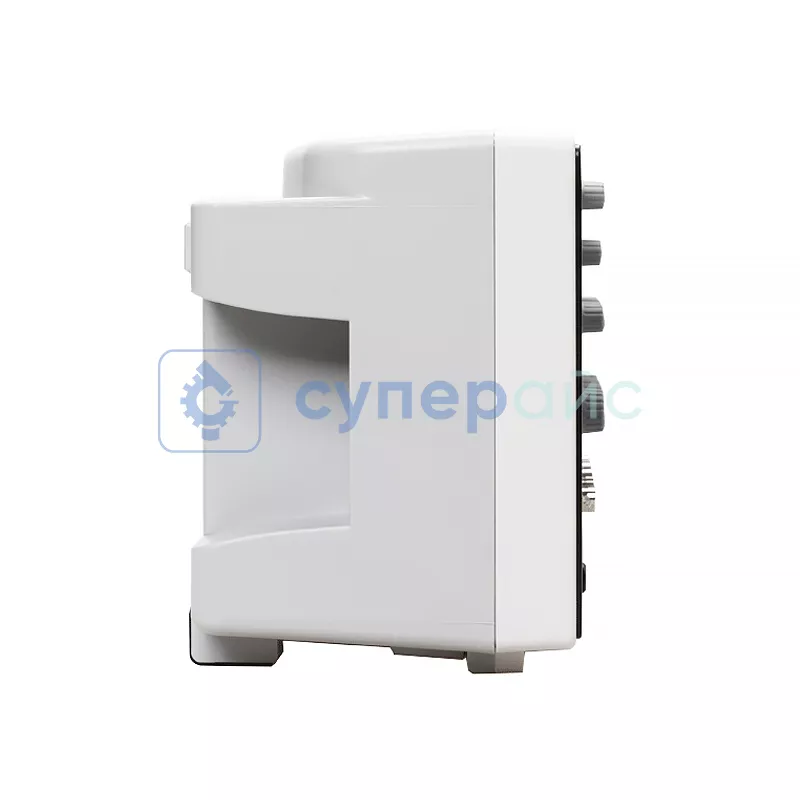

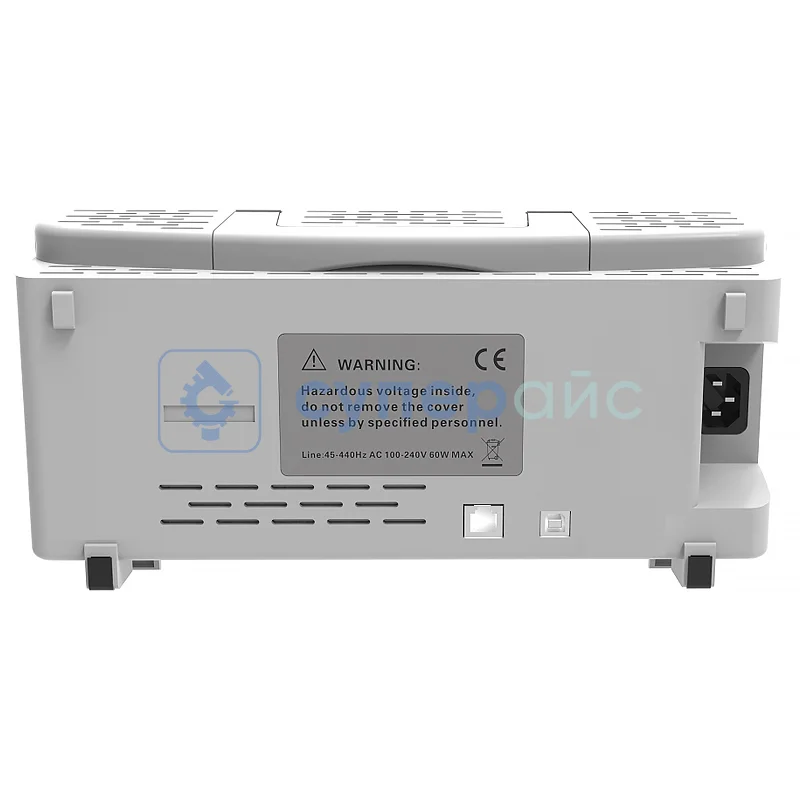

Настольный осциллограф Hantek DPO6204C
69 289 ₽
69 289 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
24714
Модель (серия)
DPO6204C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO6204C
Артикул (код товара)
24714
Модель (серия)
DPO6204C
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
SPI
LIN
CAN
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Показать больше
Показать меньше
Описание Hantek DPO6204C
Технические характеристики Hantek DPO6204C
| Количество каналов | 4 | ||
| Полоса пропускания | 200 МГц | ||
| Частота дискретизации | 1 ГВыб/с | ||
| Чувствительность | 500 мкВ - 10 В | ||
| Глубина записи | 64 Мб | ||
| Частота обновления | 60000 / 400000 | ||
| Входные параметры | |||
| Развязка входа | DC, AC или GND | ||
| Входной импеданс | 25 пФ ± 3 пФ, 1 МОс ± 2% | ||
| Установка коэффициента затухания датчика | 1Х, 10Х, 100Х, 1000Х | ||
| Максимальное входное напряжение | 300 В (10 Х) | ||
| Горизонтальная система | |||
| Интерполяция сигналов | (sin x) / x | ||
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шагов | ||
| Базовый режим времени | YT, XY, бросок | ||
| Нулевое смещение | ±0,5 деления x минимальное время работы базовой передачи | ||
| Точность частоты дискретизации и времени задержки | ±25 ppm | ||
| Дрейф часов | ±5 ppm / год | ||
| Вертикальная система | |||
| Вертикальная развёртка |
500 мВ / дел - 120 В / дел, ±1 В 122 мВ / дел - 1,2 В / дел, ±10 В 1,22 В / дел - 10 В / дел, ±50 В |
||
| Дополнительное ограничение аналоговой полосы пропускания， | 20 МГц | ||
| Низкочастотная характеристика (-3 дБ) | ≤ 10 Гц при BNC | ||
| Время нарастания | < 1,8 нс | ||
| Вертикальное разрешение | 8 бит | ||
| Точность усиления по вертикали |
в “нормальном” или “среднем” режиме сбора данных точность от 10 В/ячейка до 10 мВ/ячейка составляет ±3% в “нормальном” или “среднем” режиме сбора данных точность от 5 мВ/ячейка до 500 мкВ/ячейка составляет ±4% |
||
| Точное смещение постоянного тока | ±0,1 деления ± 2 мВ ± 1% значения смещения | ||
| Изоляция канала | постоянный ток до максимальной полосы пропускания: > 40 дБ | ||
| Система синхронизации | |||
| Режимы синхронизации | автоматический, нормальный, однократный | ||
| Режим триггера | по фронту (спадающему / ниспадающему) | ||
| Полярность | положительная, отрицательная | ||
| Декодирование сигналов шин | UART, LIN, CAN, SPI, IIC | ||
| Система измерения | |||
| Автоматические измерения | частота, период, среднее значение, размах, среднеквадратичное значение, минимум, микширование, время нарастания, время спада, + ширина, - ширина, основание, вершина, середина, амплитуда, выброс, предустановка, разность фаз нарастания, фаза спада разница, + долг, - долг, среднее значение периода, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF | ||
| Курсор |
разница напряжений между курсорами △В разница во времени между курсорами △T обратная величина △T，в герцах（1/△T） |
||
| Возможность сохранения осциллограмм | есть, 1 с, 5 с, 10 с, 30 с, бесконечно | ||
| Функция автоматического измерения | есть | ||
| Функция регулировки яркости экрана | есть | ||
| Функция регулировки типа сетки | есть | ||
| Функция регулировки яркости сетки | есть | ||
| Генератор сигналов | |||
| Количество каналов | 2 | ||
| Частота дискретизации | 200 МВыб/с | ||
| Вертикальное разрешение | 12 бит | ||
| Максимальная частота | 25 МГц | ||
| Стандартные сигналы | синусоидальный, прямоугольный сигнал, пульс, треугольная волна, шум, постоянный ток, Sinc, экспоненциальный, полуискажение, Лоренц, двухтональный многочастотный, гауссовский, ЭКГ | ||
| Длина формы сигнала | 8 КСа | ||
| Частота |
точность: 100 ppm (менее 10 кГц) 50 ppm (более 10 кГц) разрешение: 0,1 Гц или 4 бита |
||
| Амплитуда |
10 мВ ~ 7 Вп-п (высокий импеданс) 5 мВ ~ 3,5 Вп-п (50 ОМ) |
||
| Смещение постоянного тока |
диапазон: ±3,5 В, высокое сопротивление ±1,75 В, 50 Ом разрешение: 100 мкВ или 3 бита точность: 2% (1 кГц) |
||
| Выходное сопротивление | 50 Ом | ||
| Общие характеристики | |||
| Дисплей | сенсорный, (800 x 480) TFT | ||
| Интерфейс | USB-устройство, USB-хост, LAN, EDU WIFI | ||
| Выходное напряжение | 2 В, нагрузка ≥ 1 МОм | ||
| Частота | 1 кГц | ||
| Питание | 100 - 120 VACRMS(±10%)от 45 Гц до 440 Гц | ||
| Потребляемая мощность | < 30 Вт | ||
| Предохранитель | 3,15 А, 250В, 5x20 мм | ||
| Рабочая температура | 0 - 50°C (32 - 122°F) | ||
| Температура хранения | -40 - 71°C (-40 - 159,8°F) | ||
| Влажность | ≤ 40°C: влажность ≤90% | ||
| Метод охлаждения | конвекция | ||
| Габариты | 318 х 140 х 150 мм | ||
| Вес | 2900 г | ||
| Комплектация |
осциллограф Hantek DPO6204C - 1 шт пассивные пробники напряжения - 4 шт кабель питания - 1 шт USB-кабель - 1 шт |
||
Обзорная таблица осциллографов Hantek
| Характеристики | DPO6104B | DPO6104C | DPO6204B | DPO6204C |
| Полоса пропускания | 100 МГц | 200 МГц | ||
| Количество каналов | 4 | |||
| Частота дискретизации | 1 ГВыб/с | |||
| Частота обновления сигнала | 60000 / 400000 | |||
| Глубина записи | 64 Мб | |||
| Вертикальное разрешение | 8 бит | |||
| Декодирование сигналов шин | UART, LIN, CAN, SPI, IIC | |||
| Дисплей | сенсорный, (800 x 480) TFT | |||
| Питание | 100 - 120 VACRMS(±10%)от 45 Гц до 440 Гц | |||
| Интерфейс | USB-устройство, USB-хост, LAN, EDU WIFI | |||
| Возможность сохранения осциллограмм | есть, 1 с, 5 с, 10 с, 30 с, бесконечно | |||
Документация и ПО Hantek DPO6204C
Название
Язык
Версия
Размер и тип
Руководство пользователя для настольных осциллографов Hantek серии DPO6000 / MPO6000
Язык:
Русский
Размер и тип:
1,6 МБ,
pdf
Руководство пользователя для осциллографов Hantek серии DPO6000/MPO6000
Язык:
Китайский
Версия:
1.3
Размер и тип:
1,89 МБ,
PDF
Протокол SCPI для осциллографов Hantek серии DPO6000/MPO6000
Язык:
Китайский
Версия:
1.1
Размер и тип:
1,78 МБ,
PDF
Пример кода для цифровых осциллографов Hantek серии DPO6004B(C)/MPO6004D
Язык:
Английский
Размер и тип:
1,8 МБ,
RAR
RAR
Прошивка для цифровых осциллографов Hantek серии DPO6004B(C)/MPO6004D
Язык:
Английский
Размер и тип:
4,13 МБ,
ZIP
ZIP
Программное обеспечение для цифровых осциллографов Hantek серии DPO6004B(C)/MPO6004D
Язык:
Английский
Размер и тип:
25 МБ,
RAR
RAR
