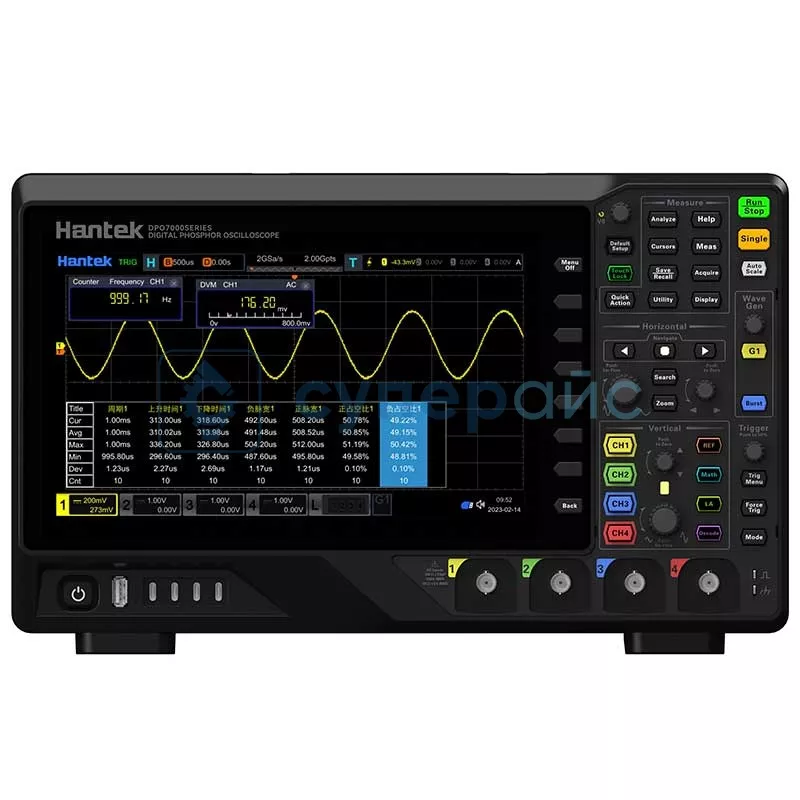

Универсальный осциллограф Hantek DPO7354C (4 канала, 350 МГц)
129 610 ₽
129 610 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
19945
Модель (серия)
DPO7354C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO7354C
Артикул (код товара)
19945
Модель (серия)
DPO7354C
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Показать больше
Показать меньше
Описание Hantek DPO7354C
Технические характеристики Hantek DPO7354C
| Полоса пропускания | 350 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации | 2 ГВыб/с |
| Глубина памяти | 2 Гб |
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 21 пФ ± 3 пФ |
| Скорость захвата осциллограмм | 500000 осциллограмм в секунду |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
1 МОм: 500 мкВ/дел - 10 В /дел 50 Ом: 500 мкВ/дел - 1 В /дел |
| Ограничение полосы пропускания | 20 МГц |
| Горизонтальная система | |
| Коэффициент развертки | 1 нс/дел - 1 кс/дел |
| Точность временной базы | ± 1 ppm + 1ppm/длительность |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 41 вид измерения параметров, поддержка статистики и анализа |
| Функции анализа | частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных |
| Шины и декодирование | UART, I2C, SPI, LIN, CAN |
| Аппаратная запись и воспроизведение | более 2 млн. кадров (один канал) |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |

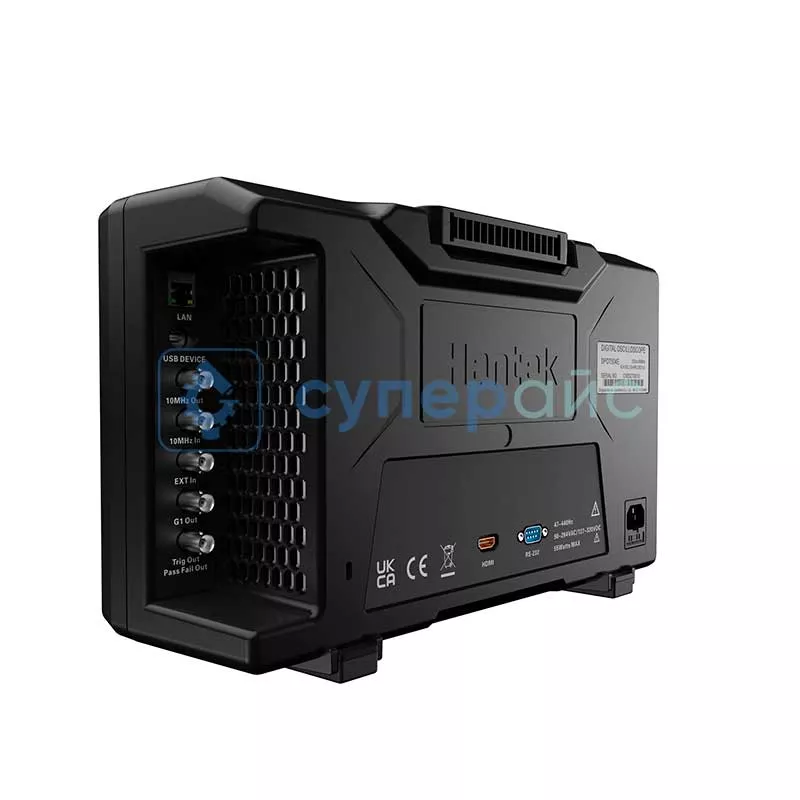

| Интерфейс | USB Host, USB Device, LAN, HDMI, RS232/485 |
| Габариты изделия | 372 х 231,5 х 138 мм |
| Габариты упаковки | 465 x 260 x 350 мм |
| Вес нетто | 4,05 кг |
| Вес брутто | 5,6 кг |
|
Комплектация |
осциллограф Hantek DPO7354C - 1 шт пассивные пробники - 4 шт кабель USB - USB Type-C - 1 шт кабель питания - 1 шт |
| Совместимость |
Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Зонд для осциллографа Hantek PP-150 Зонд для осциллографа Hantek PP-80 Высоковольтный дифференциальный пробник Hantek HT8050 Дифференциальный пробник с гальванической развязкой Hantek HT8100 Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Щуп делитель (1:1/1:10) Hantek PP200 |
Обзорная таблица осциллографов Hantek DPO серии C
| Характеристики | DPO7352C | DPO7202C | DPO7204C | DPO7504C | DPO7502C | DPO7354C | DPO7102C |
| Полоса пропускания | 350 МГц | 200 МГц | 200 МГц | 500 МГц | 500 МГц | 350 МГц | 100 МГц |
| Количество аналоговых каналов | 2 | 2 | 4 | 4 | 2 | 4 | 2 |
| Частота дискретизации | 2 Гвыб/с | ||||||
| Глубина памяти | 2 Гб | ||||||
| Входное сопротивление и ёмкость |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 19 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
1 МОм ±1% 50 Ом ±1% 21 пФ ±3 пФ |
|
| Скорость захвата осциллограмм | 500 000 осциллограмм/с | ||||||
| Вертикальное разрешение | 8 бит | ||||||

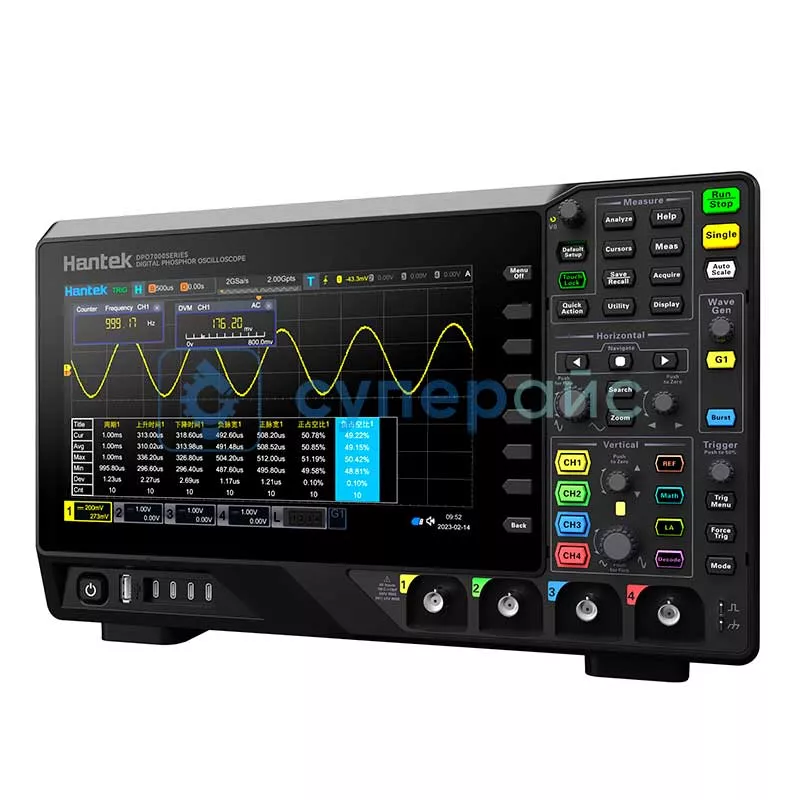

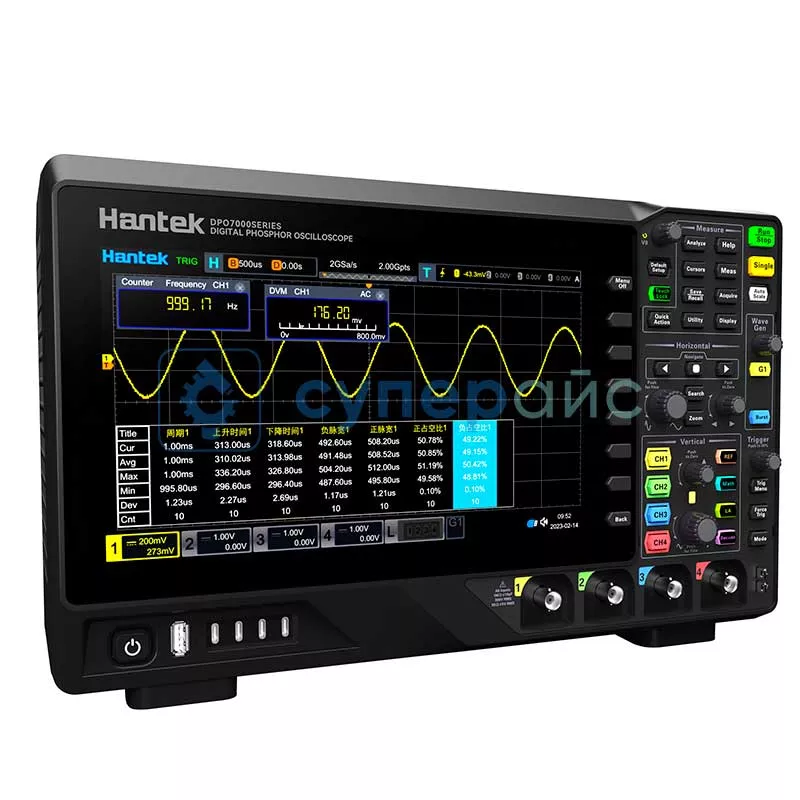

Настольный осциллограф Hantek DPO7354C
Осциллограф настольный Hantek DPO7354C - это универсальное устройство для измерения электрических сигналов. Такая аппаратура помогает визуализировать различные образцы сигналов в узлах электроники. Ниже опровергаем распространённые мифы о настольных осциллографах на примере этой модели.
1. Высокая частота дискретизации не нужнаDPO7354C располагает частотой дискретизации 2 ГВыб/сек. Это обуславливает высокую точность при захвате быстро меняющихся сигналов.
2. Четырехканальная конструкция непрактичнаDPO7354C имеет 4 канала. Это даёт возможность одновременно анализировать несколько сигналов.
3. Широкая полоса пропускания избыточнаЗначение в 350 МГц делает возможными точные замеры высокочастотных образцов.
4. Декодирование - лишняя функцияАппарат может декодировать ряд протоколов, и это дает весомые преимущества.
Устройством поддерживаются:
- uart — для анализа последовательной передачи информации;
- i2c — для микроконтроллерных систем;
- spi — для связи с периферийным оборудованием;
- lin — для диагностики автомобильных компонентов;
- can — для промышленных сетей.
Осциллограф 350 МГц предлагает следующие режимы запуска:
- авто — для непрерывного обновления экрана;
- нормальный — для отображения повторяющихся сигналов;
- одиночный — для фиксации редких событий.
Комплектация товара включает четыре пробника, провод-переходник между обычным USB и Type-C, а также кабель питания.
