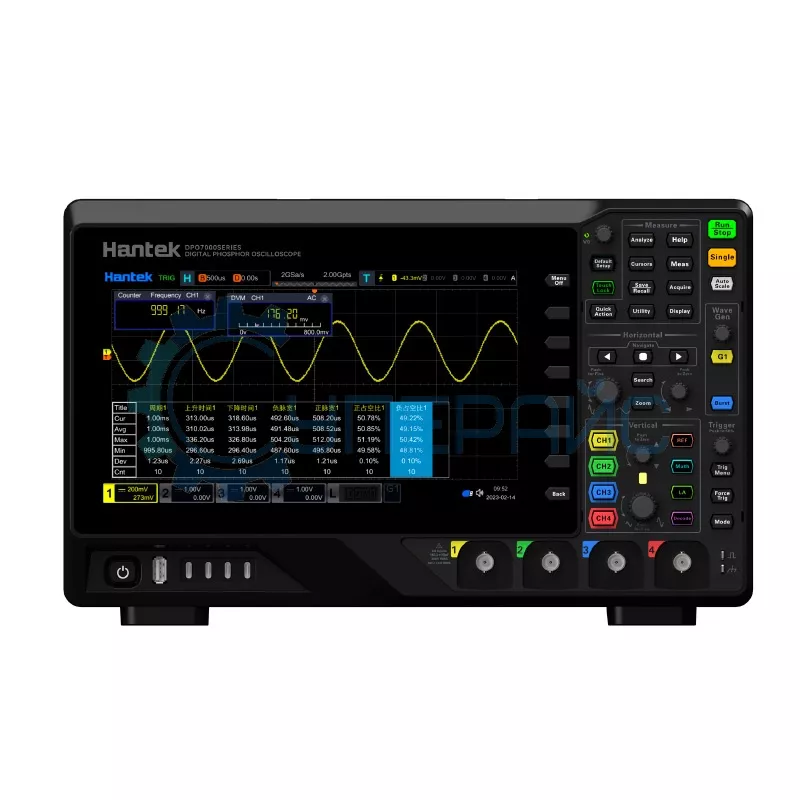

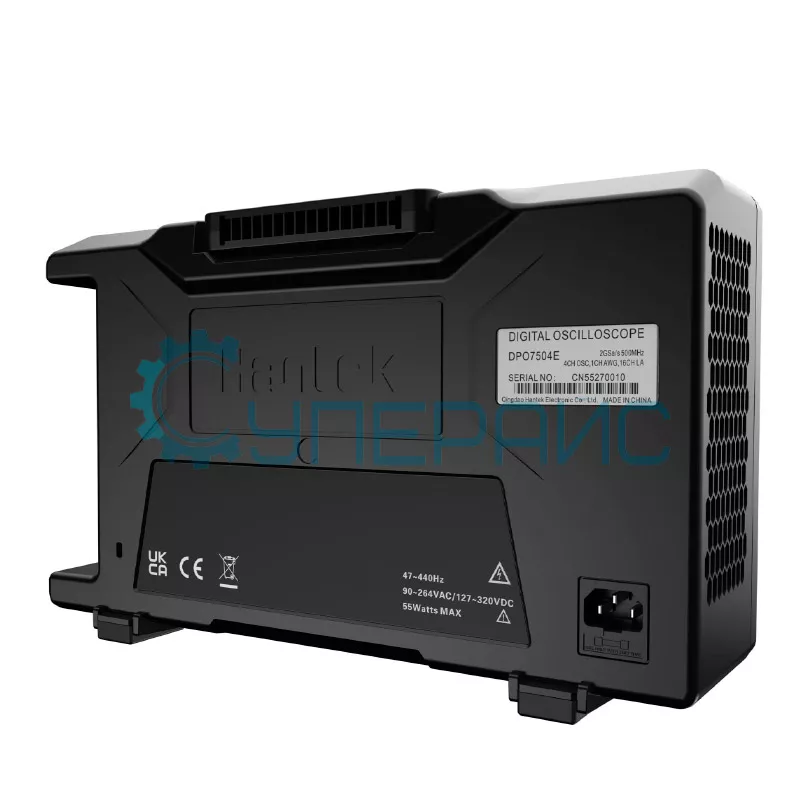

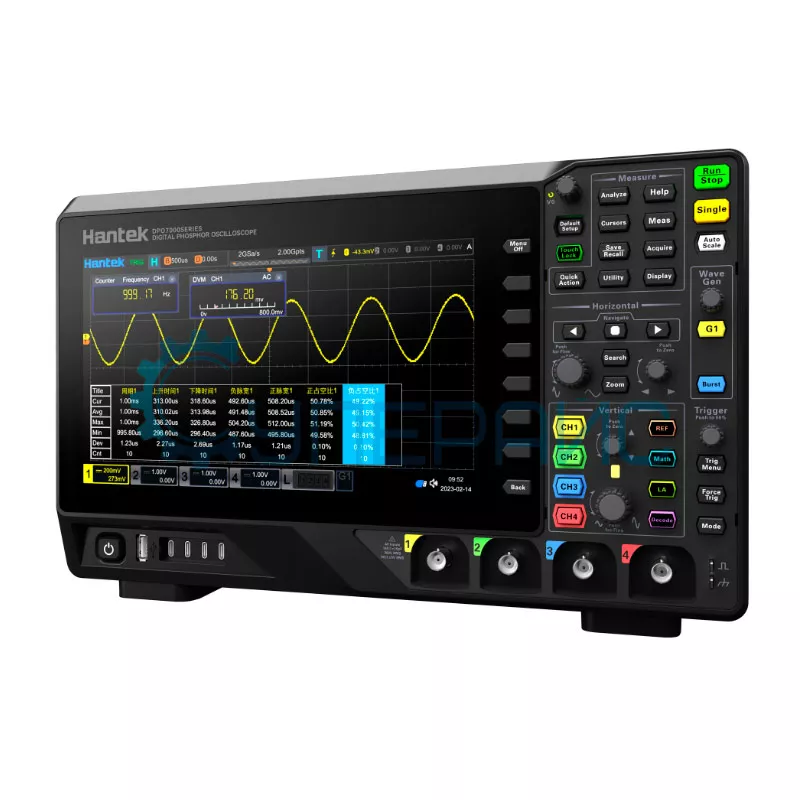

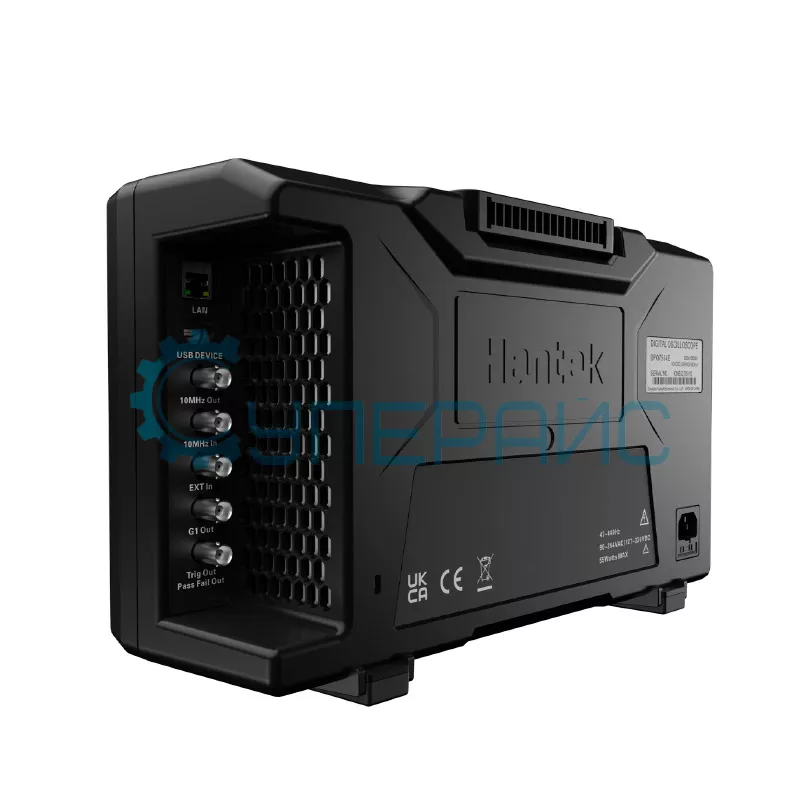

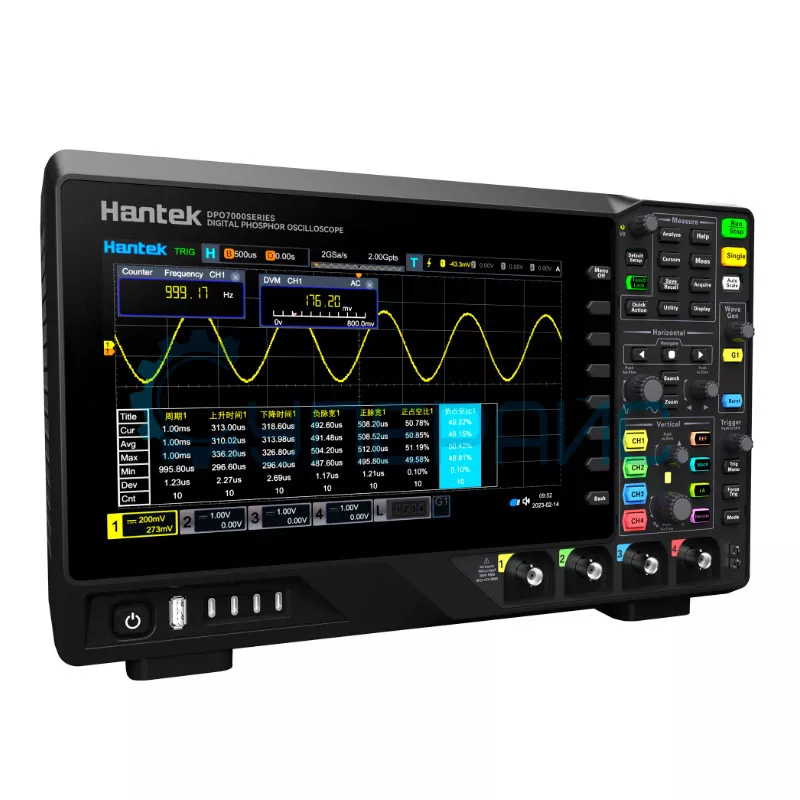

Настольный осциллограф Hantek DPO7504E (4 канала, 500 МГц)
247 330 ₽
247 330 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
20073
Модель (серия)
DPO7504E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DPO7504E
Артикул (код товара)
20073
Модель (серия)
DPO7504E
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
I²C
SPI
LIN
CAN
Parallel
I²C
SPI
LIN
CAN
Parallel
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Вес (кг)
2,5
Показать больше
Показать меньше
Описание Hantek DPO7504E
Технические характеристики Hantek DPO7504E
| Количество аналоговых каналов | 4 |
| Полоса пропускания | 500 МГц |
| Частота дискретизации | 2 Гвыб/сек |
| Глубина памяти | 2 Гб |
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 21 пФ ± 3 пФ |
| Скорость захвата осциллограмм | 500000 осциллограмм в секунду |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Время нарастания | ≤ 0,7 нс |
| Выходное напряжение |
1 МОм: CAT I 300 В RMS, 400 В пик, Кратковременное перенапряжение 1600 В пик 50 Ом: 5 В RMS |
| Вертикальная развёртка |
1 МОм: 500 мкВ/дел - 10 В/дел 50 Ом: 500 мкВ/дел - 1 В/дел |
| Ограничение полосы пропускания | 20, 100, 200, 350 МГц |
| Горизонтальная система | |
| Коэффициент развертки | 500 с/дел - 1 кс/дел |
| Точность временной базы | ± 1 ppm + 1ppm / длительность |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 51 вид измерения параметров, поддержка статистики и анализа |
| Функции анализа | частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных |
| Шины и декодирование | UART, I2C, SPI, LIN, CAN |
| Аппаратная запись и воспроизведение | более 2 млн. кадров (один канал) |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Разрешение по вертикали | 12 бит |
| Формы сигналов | синусоидальная, прямоугольная, импульсная, треугольная, DC, шумовая, экпоненциальная, полуискажение, Гаусса, Лоренца двухтональная многочастотная, 13 стандартных форм сигналов |
| Логический анализатор | |
| Количество цифровых каналов | 16 |
| Частота дискретизации | 1 Гвыб/сек |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |
| Интерфейс | USB Host, USB Device, LAN |
| Габариты | 455 x 255 x 355 мм |
| Вес | 5,95 кг |
|
Комплектация |
осциллограф Hantek DPO7504E – 1 шт пробник – 4 шт USB-кабель - 1 шт сетевой кабель - 1 шт |
|
Совместимость |
Удлинитель для системы зажигания Hantek HT308 Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Щуп делитель (1:1/1:10) Hantek PP200 Аттенюатор 20:1 Hantek HT201 Переходник для подключения щупов мультиметров к BNC Hantek HT30A Дифференциальный пробник с гальванической развязкой Hantek HT8100 Автомобильные измерительные провода Hantek HT306 1.5 мм Автомобильный пробник зажигания Hantek HT25 Переходник BNC-4мм Hantek HT311 Контактный ответвитель Hantek HT306 0.6 мм Зонд для осциллографа Hantek PP-150 Зонд для осциллографа Hantek PP-80 Зажимы Hantek HT18A Высоковольтный дифференциальный пробник Hantek HT8050 6-контактный ответвитель Hantek HT306 2.8 мм Контактный ответвитель Hantek HT306 на 6 проводов 2.3 мм Адаптер подключения к автомобильным сенсорам Hantek HT301 |
Обзорная таблица осциллографов Hantek
| Характеристики | DPO7104E | DPO7204E | DPO7354E | DPO7504E |
| Полоса пропускания | 100 МГц | 200 МГц | 350 МГц | 500 МГц |
| Количество аналоговых каналов | 4 | |||
| Частота дискретизации на канал | 2 Гвыб/сек | |||
| Количество цифровых каналов | 16 | |||
| Частота дискретизации цифровых каналов | 1 Гвыб/сек | |||
| Глубина памяти | 2 Гб | |||
| Скорость захвата осциллограмм | 500000 ос./сек | |||
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 21 пФ ± 3 пФ |
|||
| Коэффициент горизонтальной развертки | 5 нс/дел - 1 кс/дел | 2 нс/дел - 1 кс/дел | 1 нс/дел - 1 кс/дел | 500 с/дел - 1 кс/дел |
| Интерфейс | USB Host, USB Device, LAN, RS232/485, HDMI | |||
| Дисплей | 10,1-дюймовый мультисенсорный экран | |||
Измерительный комплекс Hantek DPO7504E: универсальное решение для профессиональной диагностики
Четырехканальный осциллограф Hantek DPO7504E — измерительная систему с расширенными возможностями анализа сигналов. С полосой пропускания 500 МГц и частотой дискретизации 2 Гвыб/с прибор гарантирует детальное исследование высокочастотных сигналов. Архитектура с глубиной памяти 2 Гб позволяет проводить записи сложных сигналов без потери детализации.
Технологические преимущества:- Четыре изолированных канала с разрешением 8 бит и временем нарастания ≤0,7 нс
- Интегрированный генератор сигналов с полосой 25 МГц и разрешением 12 бит
- 16-канальный логический анализатор с тактовой частотой 1 Гвыб/с
- Скорость захвата 500 000 осциллограмм в секунду
- Мультисенсорный экран 10,1 дюйма с продвинутой визуализацией
Осциллограф демонстрирует гибкость в обработке сигналов благодаря 41 автоматическому измерению и расширенным функциям. Аппаратное выполнение БПФ и цифровых фильтров гарантирует точный частотный анализ. Поддержка протоколов UART, I2C, SPI, LIN и CAN упрощает отладку цифровых систем.
Характеристики:- Запись и воспроизведение более 2 миллионов кадров
- Адаптивная система триггеров с 8 режимами синхронизации
- Программируемые ограничители полосы пропускания
- Интегрированные измерители частоты и напряжения
- Расширенные возможности статистического анализа
Комплекс оснащен полным набором интерфейсов включая LAN, USB и HDMI для простой интеграции в измерительные системы. Эргономичный дизайн с продуманной организацией элементов управления предлагает комфортную работу. Полная совместимость с широким спектром пробников и аксессуаров расширяет функциональность системы.
Осциллограф Hantek DPO7504E предлагает сочетание скоростных характеристик, аналитических возможностей и эргономики для решения сложных задач в разработке и обслуживании электронной аппаратуры.
Документация и ПО Hantek DPO7504E
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Русский
Размер и тип:
603 КБ,
pdf
Руководство пользователя для осциллографа Hantek серии DPO7000
Язык:
Китайский
Размер и тип:
3,27 МБ,
PDF
Краткое руководство пользователя для осциллографов Hantek серии DPO7000
Язык:
Английский
Размер и тип:
416 КБ,
PDF
Показать больше
Показать меньше
Отзывы Hantek DPO7504E
SUPEREYES.RU
15.08.2025 08:22:08
Настольный осциллограф Hantek DPO7504E (4 канала, 500 МГц)
Цифровой осциллограф Hantek DPO7504E
4 независимых канала
Полоса пропускания: 500 МГц
Частота дискретизации: 2 Гвыб/сек
Глубина памяти: 2 Гб
Guest
15.08.2025 08:22:08
Пользуюсь этим аппаратом при отладке сложных цифровых систем, и он действительно впечатляет своими возможностями. Особенно радует скорость захвата — показывает все, что происходит в схеме. Встроенный генератор сигналов оказался приятным бонусом. Теперь мне не нужно подключать внешний генератор для большинства тестов. Что насчёт доставки и обслуживания: всё прошло блестяще
SUPEREYES.RU
18.08.2025 03:59:23
Guest
Guest 15.08.2025 08:22:08
Пользуюсь этим аппаратом при отладке сложных цифровых систем, и он действительно впечатляет своими возможностями. Особенно радует скорость захвата — показывает все, что происходит в схеме. Встроенный генератор сигналов оказался приятным бонусом. Теперь мне не нужно подключать внешний генератор для большинства тестов. Что насчёт доставки и обслуживания: всё прошло блестяще
Guest 15.08.2025 08:22:08
Пользуюсь этим аппаратом при отладке сложных цифровых систем, и он действительно впечатляет своими возможностями. Особенно радует скорость захвата — показывает все, что происходит в схеме. Встроенный генератор сигналов оказался приятным бонусом. Теперь мне не нужно подключать внешний генератор для большинства тестов. Что насчёт доставки и обслуживания: всё прошло блестяще
Здравствуйте!
Спасибо за такой подробный и позитивный отзыв о настольном осциллографе Hantek DPO7504E. Очень приятно слышать, что прибор оправдал ваши ожидания и стал надёжным помощником при отладке цифровых систем. Мы рады, что вы оценили скорость захвата и встроенный генератор сигналов — это действительно делает работу удобнее. Отдельное спасибо за тёплые слова о доставке и обслуживании — для нас это особенно важно.
Будем рады снова видеть вас в нашем магазине и желаем успехов в работе с техникой!
С уважением, Администрация магазина Суперайс
