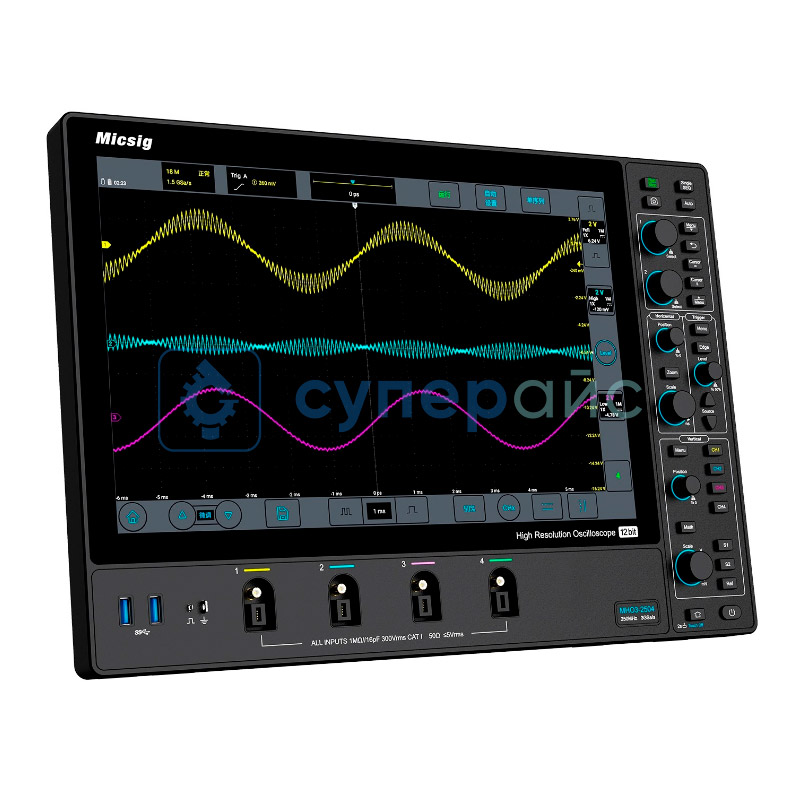

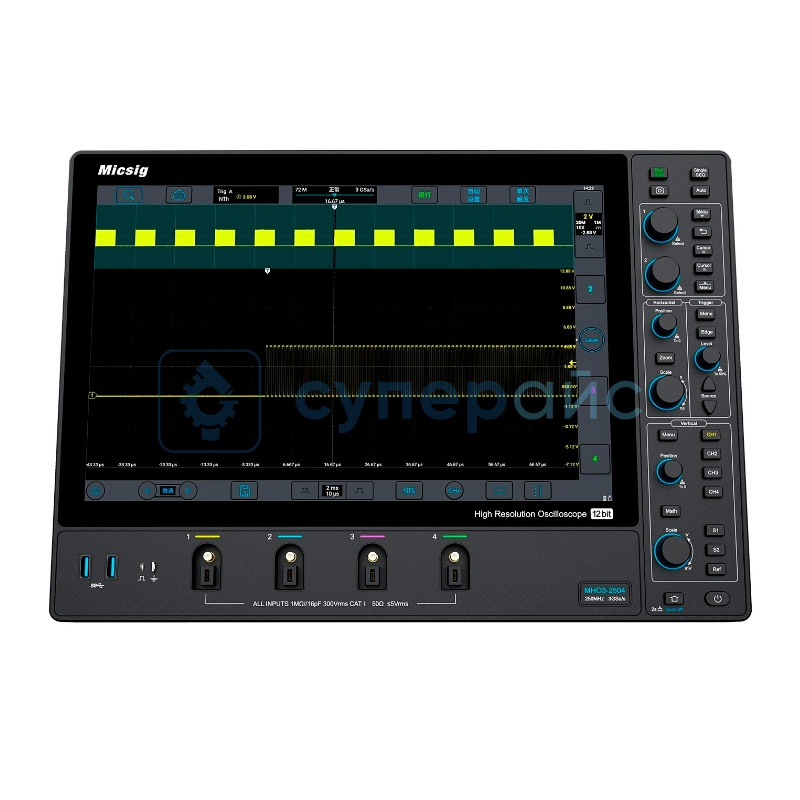

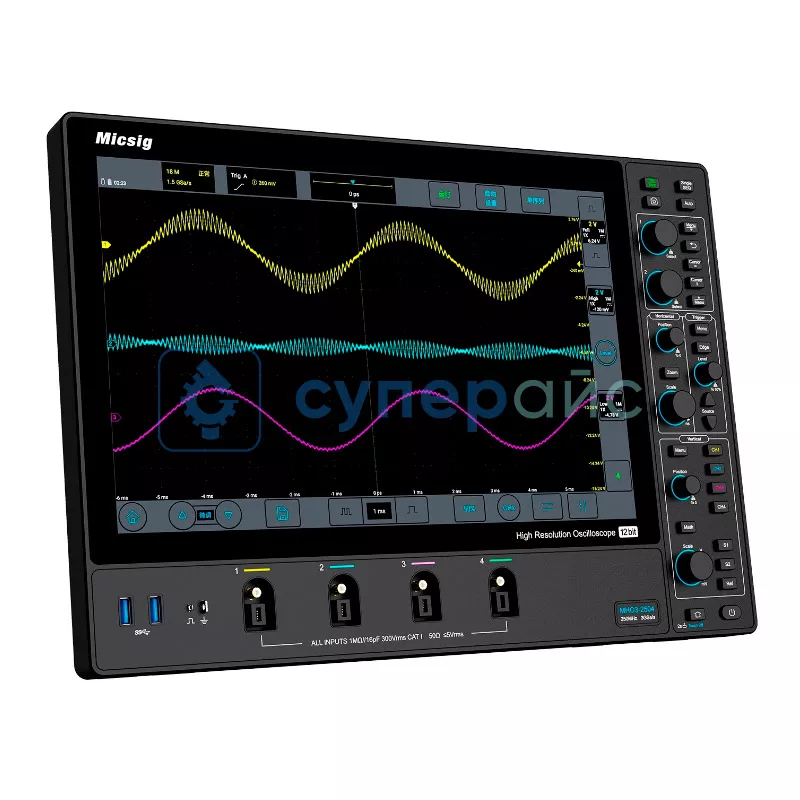

Настольный осциллограф Micsig MHO3-2504
188 840 ₽
188 840 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
23522
Модель (серия)
MHO3-2504
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig MHO3-2504
Артикул (код товара)
23522
Модель (серия)
MHO3-2504
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Вес (кг)
4,3
Показать больше
Показать меньше
Описание Micsig MHO3-2504
Технические характеристики Micsig MHO3-2504
| Количество аналоговых каналов | 4 |
| Полоса пропускания | 250 МГц |
| Время нарастания | ≤ 1,4 нс |
| Максимальная частота дискретизации | 3 ГВыб/с |
| Глубина записи | 360 Мб |
| Максимальная скорость захвата формы волны | 230000 осц./сек |
| Входной импеданс | 1 МОм |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 1 кс / дел |
| Диапазон режимов прокрутки | 200 мс / дел - 1 кс / дел |
| Погрешность временной базы | ±20 ppm |
| Горизонтальное деление | 12 дел |
| Диапазон времени базовой задержки | -12 дел ~ 12 кс, разрешение: 1 пиксель |
| Вертикальная система | |
| Развязка входа | DC, AC, GND |
| Ограничение полосы пропускания | 20 МГц, низкочастотный, высокочастотный |
| Входной импеданс | 1 МОм ± 1 % |
| Вертикальное разрешение | 12 бит |
| Вертикальное деление | 10 дел |
| Вертикальная развёртка |
1 мВ / дел - 10 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
| Точность усиления по постоянному току |
5 мВ/дел ~10 В/дел：≤ ±2,0% ≤ 2 мВ/дел：≤ ±3,0% |
| Диапазон вертикального смещения (1 МОм /50 Ом) |
±2,5 В（при пробнике X1 ，＜ 500 мВ/дел） ±125V（при пробнике X1，≥ 500 мВ/дел） |
| Уровень шума | ≤ 80 мкВ rms (1 мВ/дел，1 МОм） |
| Максимальное входное напряжение | CAT I 300 Вrms, 400 Вpk（1 МОм），5 Вrms（50 Ом） |
| Изоляция канала |
> 40 дБ, ≤ 100 МГц > 35 дБ, > 100 МГц |
| Исходное значение вертикального расширения | центр экрана, нулевая точка канала |
| Коэффициент ослабления датчика | 1 мХ - 10 кХ, последовательность 1-2-5, поддержка настройки |
| Система триггеров | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Триггерная связь | DC, AC (110 Гц), низкая частота (58 кГц), высокая частота (58 кГц), подавление шума (18 мГц) |
| Диапазон задержки запуска | 200 нс - 10 с |
| Тип триггера | по краю, ширине импульса, логике, N-й фронт, короткий импульс (Runt) наклон, тайм-аут, видео, сериал |
| Декодирование протоколов | RS-232/422/485, UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, поперечный |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS, положительный наклон, отрицательный наклон |
| Аппаратный частотомер |
6 знаков максимальная полоса пропускания - 2 Гц пик-пик - 0,8 дел |
| Математические функции | сложение, вычитание, умножение, деление |
| Продвинутая математика | +, -, *, /, ﹤, ﹥, ≤, ≥, ==, !=, &&, ||, (, ), !(, Sqrt, Abs, Deg, Rad, Exp, Diff, ln, Sin, Cos, Tan, Intg, Lg, asin, acos, atan |
| Характеристики дисплея | |
| Дисплей | 14-дюймовый сенсорный ЖК TFT дисплей, разрешение 1900 x 1200 точек |
| Сетка области отображения осциллограммы | 12 х 10 делений |
| Базовые режимы | YT, XY, вращение, масштабирование |
| Отображение формы сигнала | точка, линия, регулируемая яркость |
| Характеристики хранилища | |
| Носители | локальный, USB |
| Хранилище ПЗУ | 32 Гб |
| Формат хранения | WAV, CSV, BIN |
| Отображение сигналов REF | 4 |
| Скриншот, видеозапись | есть |
| Характеристики системы | |
| Операционная система | Android |
| Поддерживаемые языки | Английский, Китайский, Немецкий, Французский, Чешский, Корейский, Испанский, Итальянский и тд |
| Общие характеристики | |

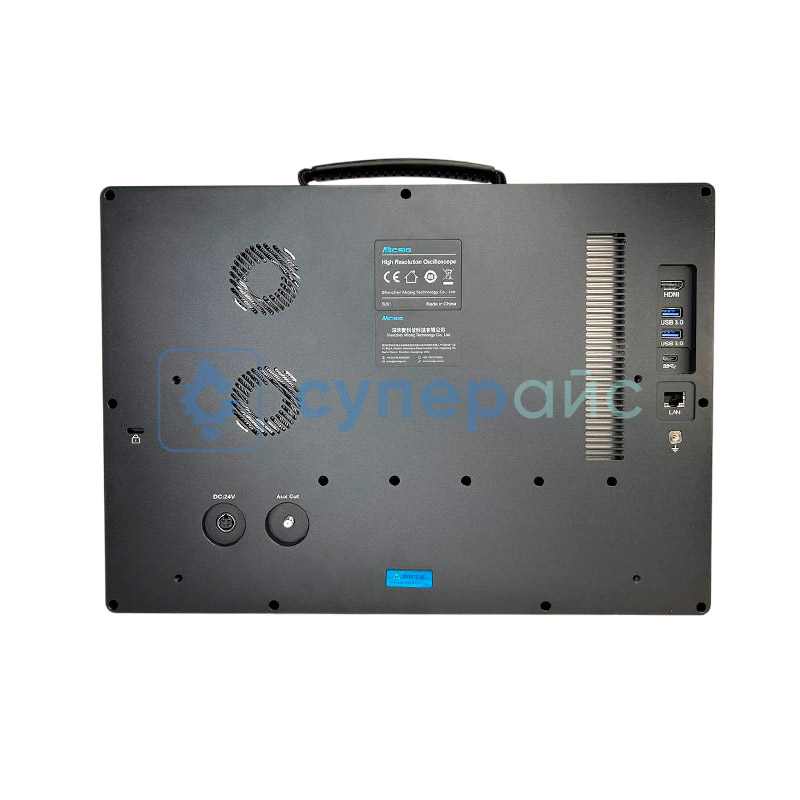

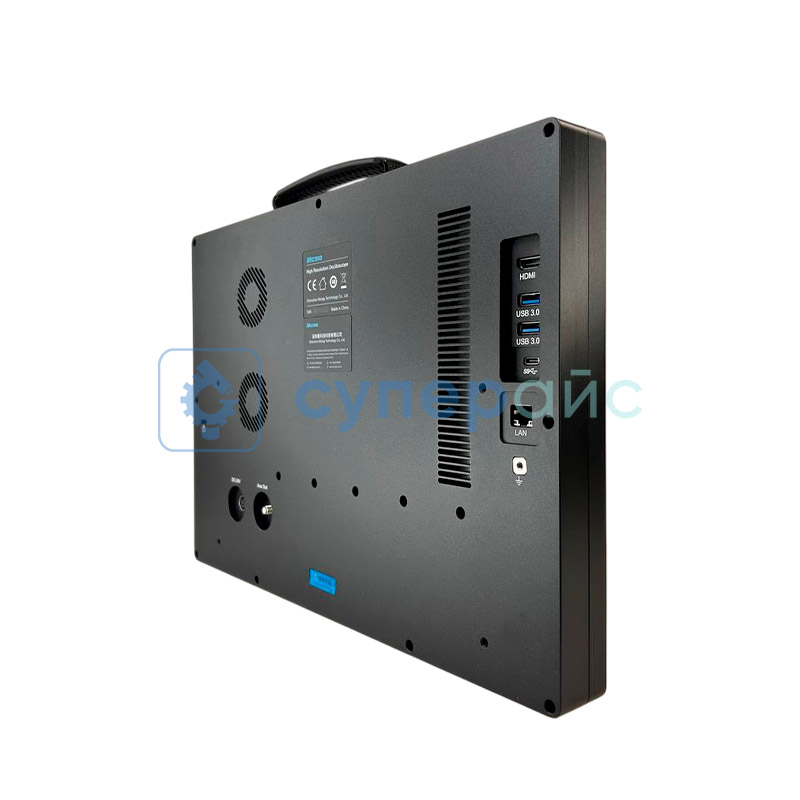

| Интерфейс | USB, USB Type C, LAN, HDMI, триггерный выход |
| Встроенная память | 32 Гб |
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 120 Вт |
| Максимальное напряжение и ток | 24 В DC, 5 А |
| Рабочая среда |
температура: 0 - 45 °C влажность: 5 - 85% |
| Хранение |
температура: -40 - 60 °C влажность: 5 - 90% |
| Рабочая высота | 0 - 3000 м |
| Габариты изделия | 400 х 280 х 35,8 мм |
| Габариты упаковки | 550 х 175 х 440 мм |
| Вес нетто | 4,3 кг |
| Вес брутто | 7,65 кг |
| Комплектация |
осциллограф Micsig MHO3-2504 - 1 шт пассивный зонд - 4 шт адаптер MSP-BNC - 4 шт адаптер питания - 1 шт кабель питания - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Осциллограф настольный Micsig MDO2504 Высоковольтный дифференциальный пробник Micsig DP10007 Осциллографический токовый пробник AC/DC Micsig CP2100B Дифференциальный пробник Micsig DP10013 Токовый пробник AC/DC Micsig CP2100A Осциллографический пробник Micsig MDP1502 Токовый пробник Micsig CP503B Пробник для осциллографа Micsig MDP3001 Высоковольтный дифференциальный пробник Micsig MDP3000 Токовый пробник Micsig CP1003B Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Универсальный осциллограф Micsig MHO3-2504
Micsig MHO3-2504 представляет собой профессиональный осциллограф, который имеет 4 канала и полосу пропускания 250 МГц при частоте дискретизации 3 ГВыб/сек. Время нарастания составляет приблизительно 1,4 нс.
MHO3-2504 даёт пользователю обширные возможности в области исследований электрических сигналов. Это многофункциональная модель, которая может декодировать протоколы, проводить курсорные измерения вертикального, горизонтального и поперечного видов, а также автоматические по более чем двадцати показателям. Прибор оснащён аппаратным частотомером, работает с математическими функциями и продвинутой математикой.
Интерфейс понятен и нагляден, что возможно благодаря сенсорному ЖК-дисплею типа TFF с высоким разрешением. Функционал дисплея включает такие базовые режимы, как вращение и масштабирование. Сигнал отображается в форме точек или линий, также доступна регулировка яркости. Хранение данных возможно как на локальном носителе, так и на удалённом, который подключается по USB.
ПЗУ располагает памятью на 32 Гб. Универсальный осциллограф MHO3-2504 создан на операционной системе Android, может делать скриншоты и вести видеозапись, поддерживает более восьми языков.
Доступно несколько разъёмов для подключения устройств. Прибор компактный, удобный, у него сравнительно малый вес, а также он отличается простотой транспортировки, так как по сути является планшетом.
В комплекте поставляются пассивные зонды, адаптеры и кабель питания, а также инструкция по эксплуатации.
Обзорная таблица осциллографов Micsig
| Характеристики | MHO3-5004 | MHO3-3504 | MHO3-2504 |
| Полоса пропускания | 500 МГц | 350 МГц | 250 МГц |
| Количество аналоговых каналов | 4 | ||
| Частота дискретизации на канал | 3 ГВыб/с | ||
| Время нарастания, нс | ≤ 0,7 нс | ≤ 1 нс | ≤ 1,4 нс |
| Максимальная скорость захвата формы волны | 230000 сиг/сек | ||
| Глубина записи | 360 Мб | ||
| Входной импеданс | 1 МОм | ||
| Интерфейс | USB, USB Type C, LAN, HDMI, триггерный выход | ||
| Встроенная память | 32 Гб | ||
| Разрешение дисплея, пиксель | 1900 x 1200 | ||
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц | ||
