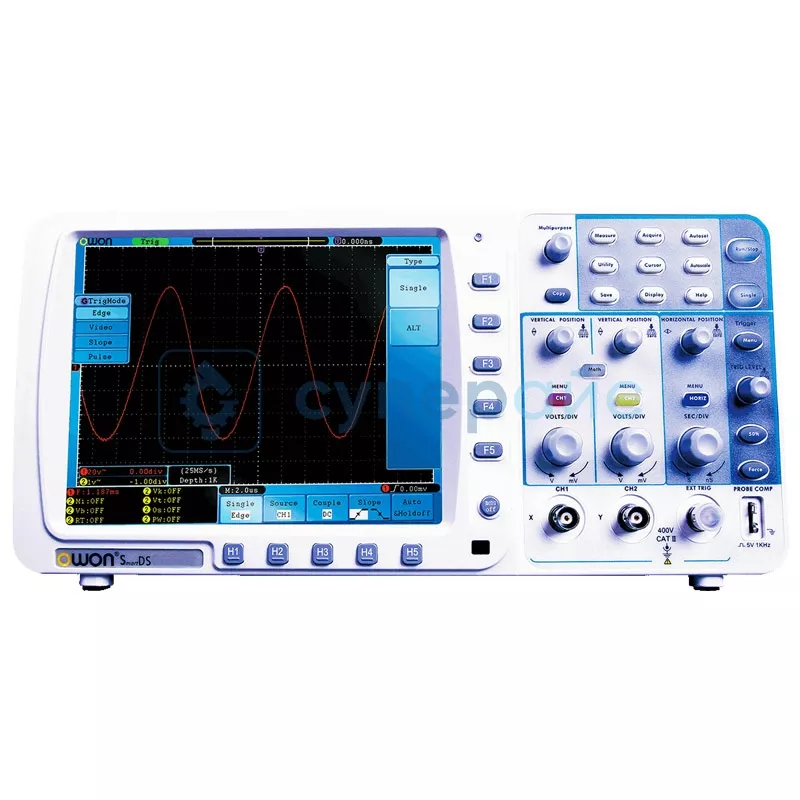

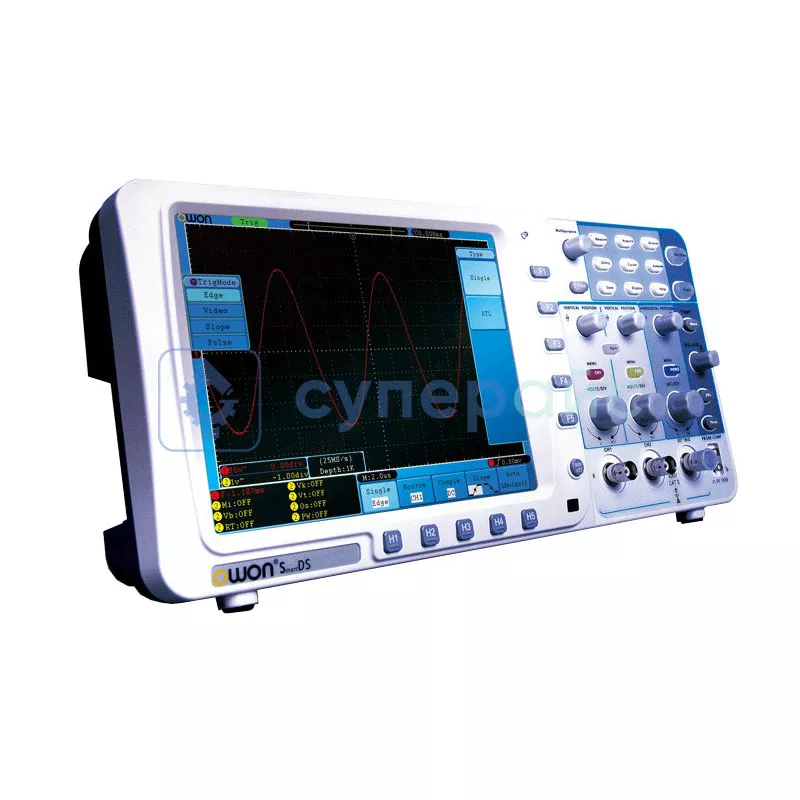

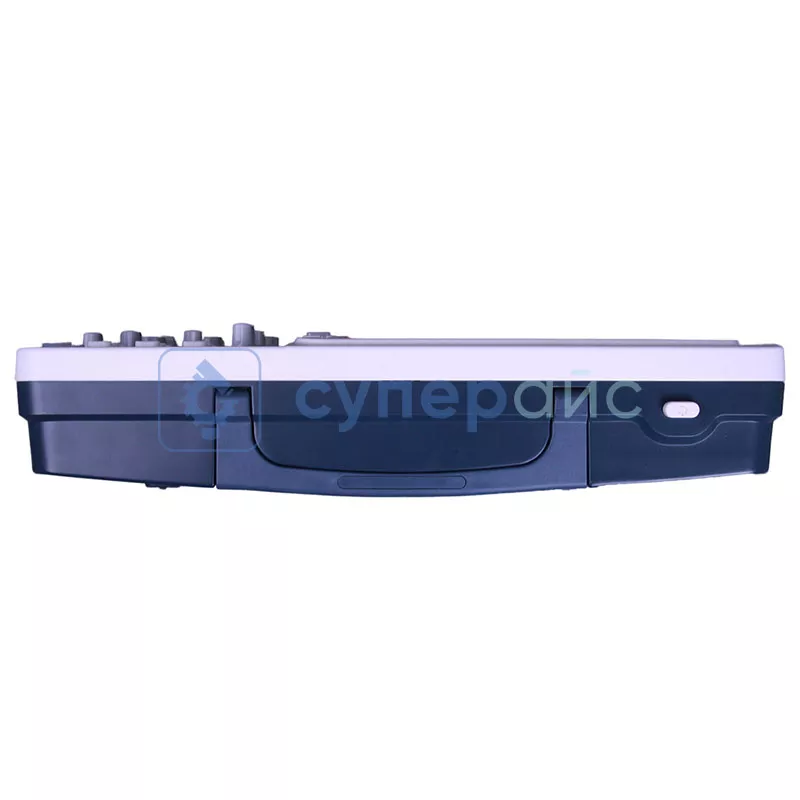

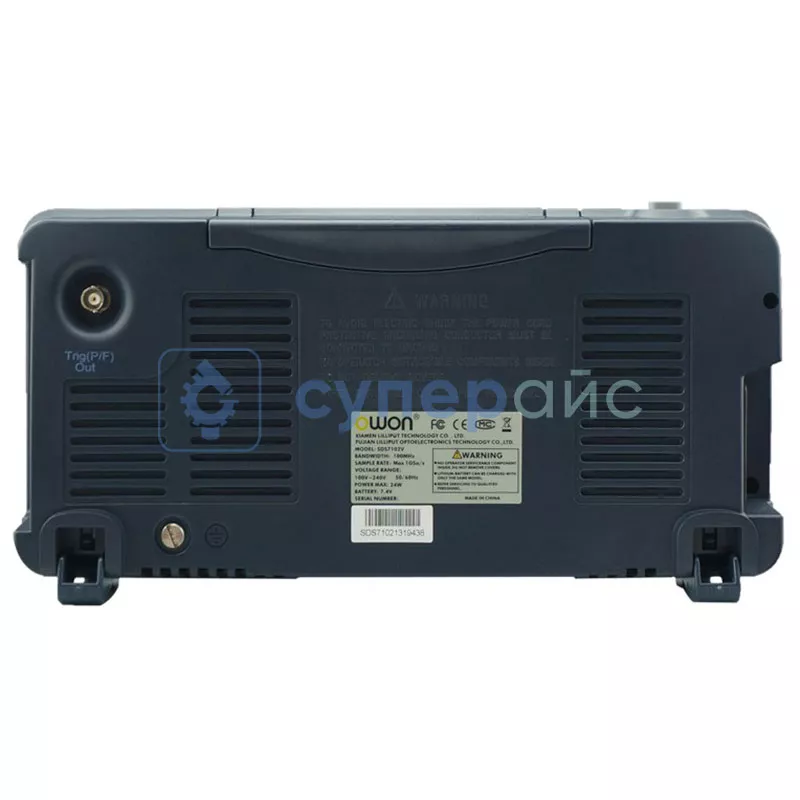

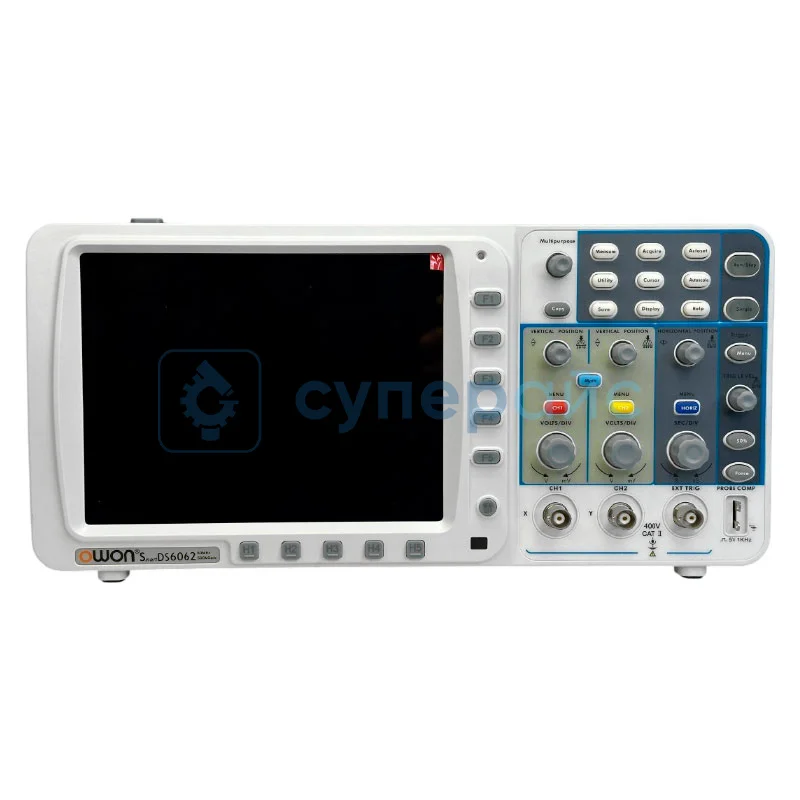

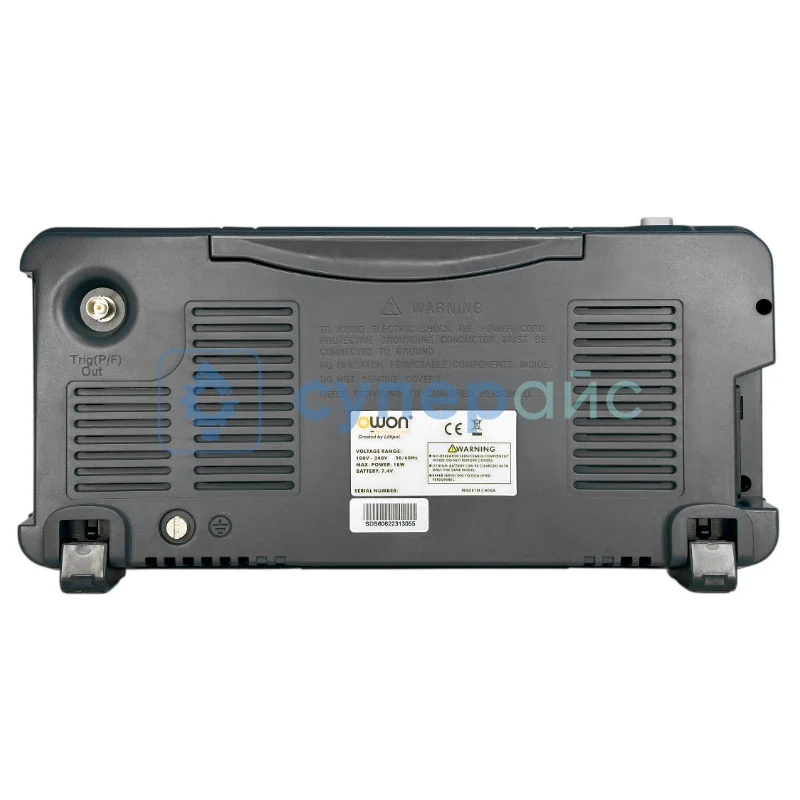

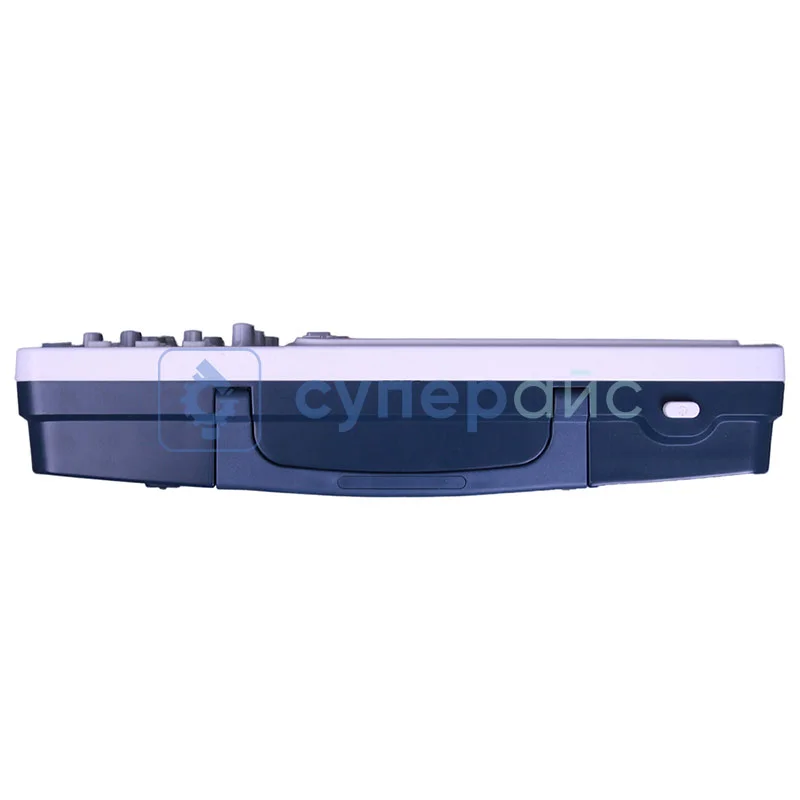

Осциллограф цифровой OWON SDS6062
37 220 ₽
37 220 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
24529
Модель (серия)
SDS6062
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON SDS6062
Артикул (код товара)
24529
Модель (серия)
SDS6062
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Разреш. дисплея, пиксель
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Возм. сохранения осциллограмм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
AUX (TrigOut/PassFail)
LAN
AUX (TrigOut/PassFail)
Показать больше
Показать меньше
Описание OWON SDS6062
Технические характеристики OWON SDS6062
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 500 МВыб / с |
| Частота дискретизации на канал | 250 МВыб / с |
| Вход | |
| Входное соединение | DC, AC, Ground |
| Сопротивление | 1 МОм ± 2%, параллельно с 10 пФ ± 5 пФ |
| Коэффициент ослабления зонда | 1X, 10X, 100X, 1000X |
| Изоляция канала |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Максимальное входное сопротивление | 400 В (DC + AC пик) |
| Задержка по времени между каналами (типичное) | 150 пс |
| Горизонтальная система | |
| Диапазон частоты дискретизации |
2 канала: 0.5 Выб/с - 250 МВыб/с 1 канала: 0,5 Выб/с - 500 МВыб/с |
| Интерполяция | (sin x)/x |
| Длина записи | 10М |
| Горизонтальный масштаб | 5 нс / дел – 100 с / дел, шаг 1 – 2 – 5 |
| Частота дискретизации / точность времени ретрансляции | ±100 ppm |
| Точность измерения интервала (∆T) (DC - 100 МГц) |
Одиночный：±(1 интервал времени+100 ppm/мин×считывание+0,6 нс) Среднее значение>16 ±(1 интервал времени +100 ppm/мин×считывание+0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная чувствительность | 2 мВ / дел - 10 В / дел (на входе) |
| Смещение | ±10 дел |
| Аналоговая полоса пропускания | 60 МГц, 100 МГц, 200 МГц, 300 МГц |
| Одиночная полоса пропускания | полная пропускная способность |
| Низкая частота | ≥10 Гц (на входе, подключение переменного тока, -3 дБ) |
| Время нарастания | ≤ 5,8 |
| Точность усиления постоянного тока | ±3% |
| Точность постоянного тока (средняя) | Среднее значение >16: ±(3% rdg + 0,05 ltk) для △В |
| Триггеры | |
| Тип триггера | Edge, Video, Slope, Pulse, Alternate |
| Режим триггера | автоматический, нормальный, одиночный |
| Частота линии / поля | NTSC, PAL и SECAM |
| Измерения | |
| Автоматическое измерение | Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B, Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase |
| Математические функции | ＋, －, *, / ,FFT |
| Поддержка SCPI и LabVIEW | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |
| Интерфейс | USB host, USB device, LAN, Pass / Fail |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 18 Вт |
| Габариты изделия | 340 x 155 x 70 мм |
| Вес | 2,45 кг |

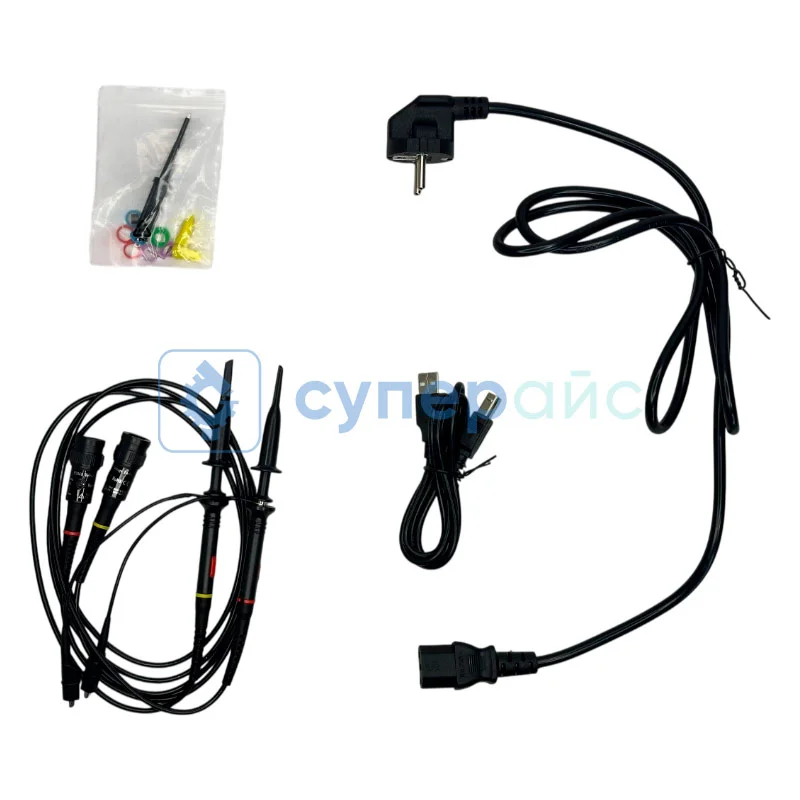

| Комплектация |
осциллограф OWON SDS6062 - 1 шт кабель питания - 1 шт USB кабель - 1 шт зонд - 1 шт диск с ПО - 1 шт руководство пользователя - 1 шт |
Обзорная таблица осциллографов OWON
| Характеристики | OWON SDS5052E | OWON SDS6062 | OWON SDS7072E | OWON SDS8102 | OWON SDS8302 |
| Количество каналов | 2 + 1 (внешний) | ||||
| Полоса пропускания | 50 МГц | 60 МГц | 70 МГц | 100 МГц | 300 МГц |
| Частота дискретизации | 500 МВыб / с | 1000 МВыб / с | 2000 МВыб / с | 2500 МВыб / с | |
| Время нарастания | ≤ 7 | ≤ 5,8 | ≤ 5 | ≤ 3,5 | ≤ 1,17 |
| Длина записи | 10 м | ||||
| Тип триггера | Edge, Video, Slope, Pulse, Alternate | ||||
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 | ||||
| Интерфейс | USB host, USB device, Pass / Fail, LAN | USB 2.0, USB Type B, Trig Out (P/F), VGA, LAN | |||
Осциллограф OWON SDS6062
OWON SDS6062 - это трёхканальный осциллограф, который располагает двумя каналами подключения, а также одним внешним. Прибор подойдёт для исследования сложных схем. Ниже - ответы на возможные вопросы о модели.
Какие преимущества даёт полоса пропускания?Полоса пропускания 60 МГц обуславливает способность аппарата точно измерять высокочастотные сигналы. SDS6062 поможет анализировать быстропротекающие процессы в электронных устройствах.
Почему важна частота дискретизации?Частота дискретизации 500 МВыб/с обуславливает высокое качество цифровой записи. Аппарат может захватывать короткие импульсы при анализе переходных процессов в электрических цепях.
Каковы габариты модели?Ввиду габаритов 430 x 104 x 215 мм прибор достаточно компактный - размер даёт пользователю легко перемещать устройство.
Как осуществляется измерение напряжения осциллографом?Измерение напряжения осуществляется путем подключения щупов к исследуемой цепи. Прибор отображает форму сигнала на экране.
Для чего нужна "математика" в осциллографе?Математические операции позволяют проводить расширенный анализ колебаний. Функция FFT даёт выполнять спектральный анализ. Арифметические функции используются для сравнения или комбинирования сигналов.
Поддержка SCPI и LabVIEW - что это?Это набор команд, который добавляет осциллографу программируемые функции. Установка параметров возможна не только с кнопок на передней панели, но и с помощью программных инструкций, отправляемых по интерфейсу.
Документация и ПО OWON SDS6062
Название
Язык
Версия
Размер и тип
Руководство по использованию осциллографа OWON серии SDS
Язык:
Английский
Размер и тип:
1,82 Мб,
PDF
Отзывы OWON SDS6062
Leonid
17.07.2025 13:46:52
для хобби и несложного ремонта хватает с головой (Arduino, аудиотехника, импульсные схемы – всё видит) + сам считает частоту, скважность и прочие параметры (ленивым – восторг!).
Получилось быстро купить и, самое что важное то, доставили быстро.
Получилось быстро купить и, самое что важное то, доставили быстро.
SUPEREYES.RU
18.07.2025 06:23:14
Leonid
для хобби и несложного ремонта хватает с головой (Arduino, аудиотехника, импульсные схемы – всё видит) + сам считает частоту, скважность и прочие параметры (ленивым – восторг!).
Получилось быстро купить и, самое что важное то, доставили быстро.
для хобби и несложного ремонта хватает с головой (Arduino, аудиотехника, импульсные схемы – всё видит) + сам считает частоту, скважность и прочие параметры (ленивым – восторг!).
Получилось быстро купить и, самое что важное то, доставили быстро.
Добрый день, Леонид!
Большое спасибо, за доверие к нашему продукту и что нашли возможность рассказать нам о своих впечатлениях! Уверены, ваш отзыв будет полезен и другим людям, которые думают над покупкой осциллографа OWON SDS6062.
Здорово, что товар оправдал ваши ожидания и радует вас своим функционалом и удобством использования. Мы очень рады, что у нас вы нашли то, что искали. Пользуйтесь с удовольствием!
Также благодарим за то, что оценили скорость доставки товара. Мы всегда стараемся вовремя порадовать своих клиентов заказами, и заботимся о том, чтобы каждый прибор дошел в целости и не повредился.
Искренне надеемся ещё не раз встретить вас на supereyes.ru.
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
