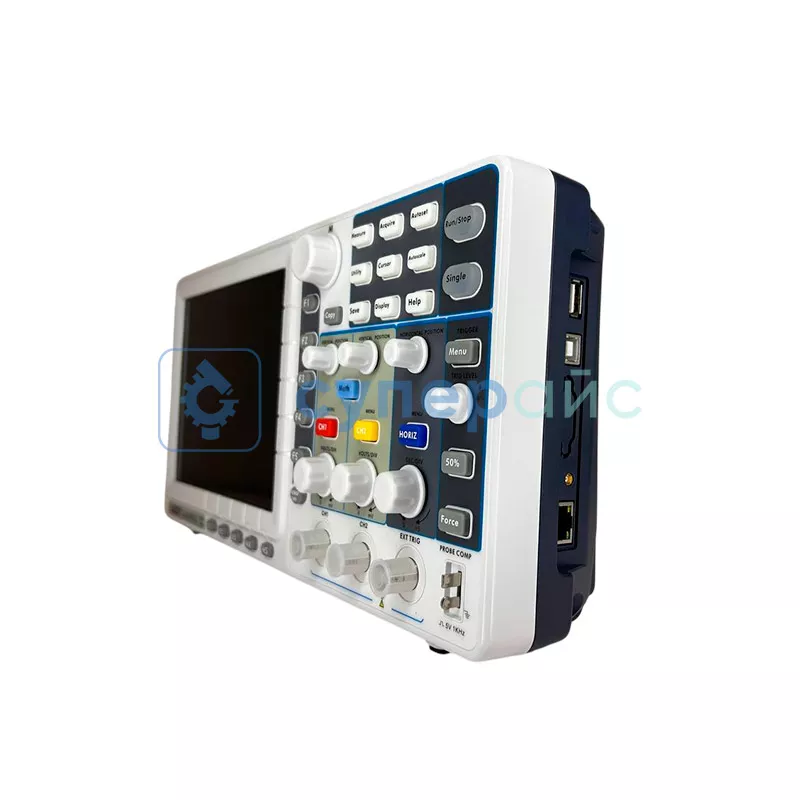

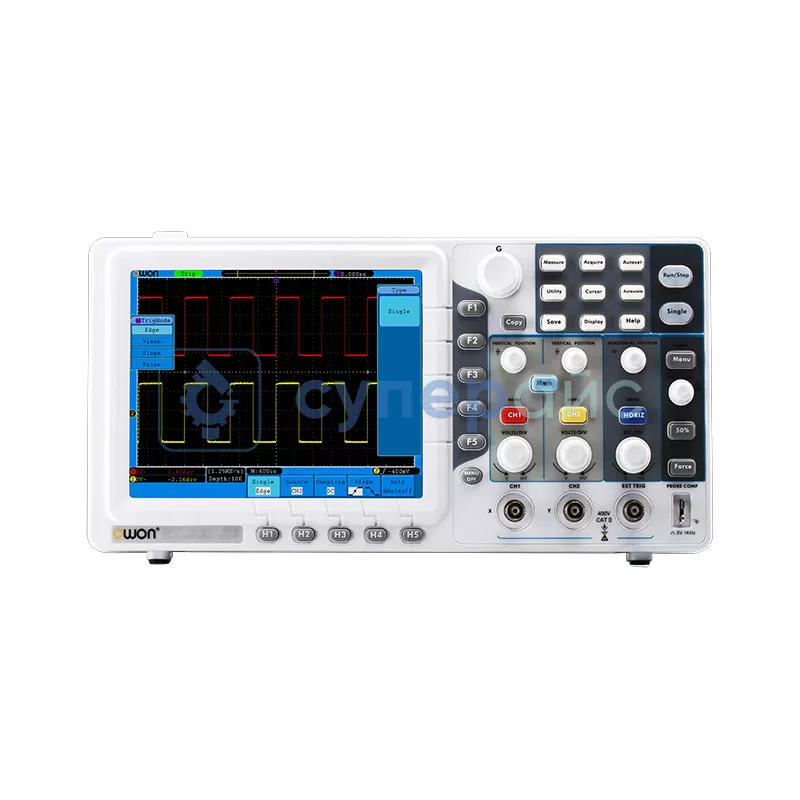

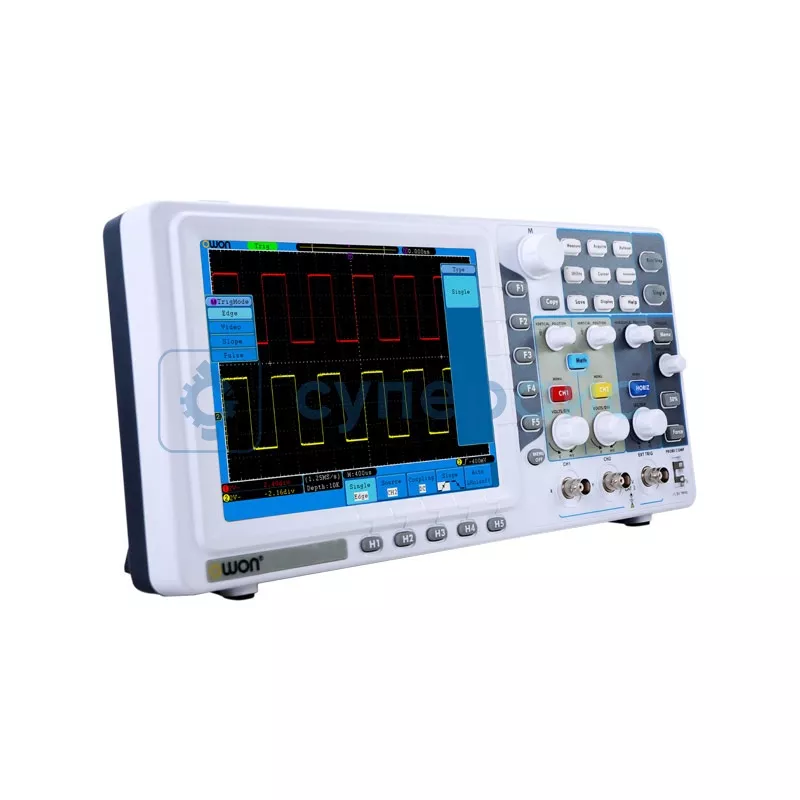

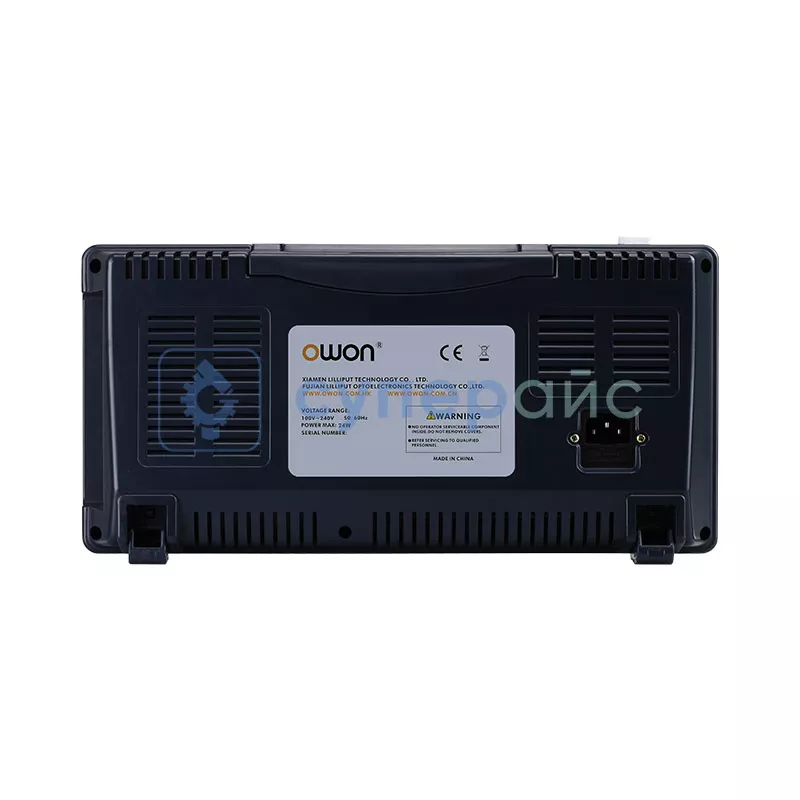

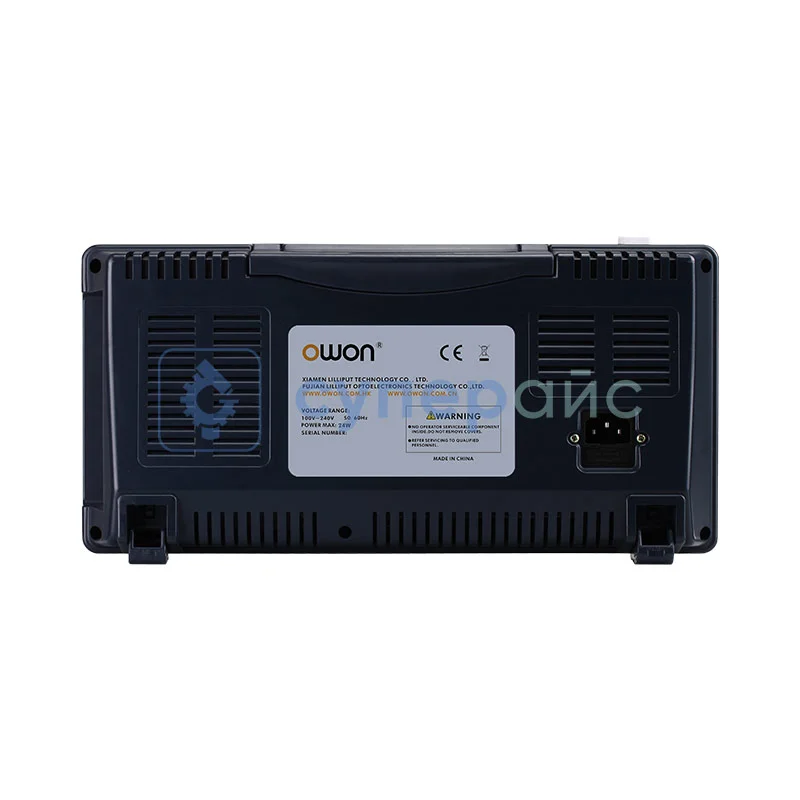

Осциллограф настольный цифровой OWON SDS7072E
35 910 ₽
35 910 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
24525
Модель (серия)
SDS7072E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON SDS7072E
Артикул (код товара)
24525
Модель (серия)
SDS7072E
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Разреш. дисплея, пиксель
Встроенные опции
Нет
Вес (кг)
1,5
Сложность
2
Показать больше
Показать меньше
Описание OWON SDS7072E
Технические характеристики OWON SDS7072E
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 1000 МВыб/с |
| Частота дискретизации на канал | 500 МВыб/с |
| Время нарастания | ≤ 5 нс |
| Вертикальное разрешение | 8 бит |
| Длина записи | 10М |
| Входное сопротивление | 1 МОм ± 2%, параллельно 15 пФ ± 5 пФ |
| Горизонтальный масштаб | 2 нс/дел – 100 с/дел, шаг 1 – 2 – 5 |
| Вертикальная чувствительность | 2 мВ/дел - 10 В/дел |
| Тип триггера | Edge, Video, Slope, Pulse, Alternate |
| Режим триггера | автоматический, нормальный, одиночный |
| Частота линии / поля | NTSC, PAL и SECAM |
| Автоматическое измерение | Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B, Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase |
| Математические функции | ＋, －, ×, ÷, инвертирование, БПФ |
| Поддержка SCPI и LabVIEW | есть |
| Хранение форм сигнала | есть, 15 |
| Функция Pass / Fail | есть |
| Функция цифровой фильтрации и измерения тока | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |
| Интерфейс | USB host, USB device, LAN |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Габариты изделия | 348 x 170 x 78 мм |
| Габариты упаковки | 420 х 120 х 220 мм |
| Вес брутто | 2,189 кг |
| Комплектация |
осциллограф OWON SDS7072E - 1 шт кабель питания - 1 шт USB кабель - 1 шт зонд - 1 шт регулировочная отвертка - 1 шт диск с ПО - 1 шт руководство пользователя - 1 шт |
| Совместимость |
Дифференциальный пробник для высоких напряжений Owon OD6070 Высоковольтный дифференциальный пробник Owon OD6007 |
Электронный осциллограф OWON SDS7072E
Цифровые осциллографы OWON SDS7072E разработаны как настольное решение для измерения электрических сигналов.
Модель располагает двумя основными каналами и одним внешним. Полоса пропускания составляет 70 Мгц. Значение частоты дискретизации 1000 Мвыб/с обуславливает детализацию быстрых сигналов. Ниже — ответы на возможные вопросы о функционале этого оборудования.
Насколько широка область применения прибора с учетом полосы пропускания?
Параметр полосы пропускания 70 МГц охватывает частоты большинства силовых преобразователей и цифровых шин. Такая широта помогает исследовать помехи в импульсных блоках питания.
Что дает предлагаемое количество каналов?
Двухканальная конструкция модели даёт сравнивать сигналы в реальном времени. На практике это ускоряет многие виды работ и исследований.
Поддерживает ли оборудование программное управление?
Да. Поддержка SCPI и LabVIEW обуславливает интеграцию с автоматизированными стендами. Такая поддержка помогает создавать специализированные тестовые сценарии.
Предусмотрена ли возможность анализа видеосигналов?
Да. Этот осциллограф 70 мгц распознаёт стандартные телевизионные форматы. Модель будет полезна при диагностике мультимедийных устройств.
Устройством поддерживается частота линии / поля:
- ntsc — стандарт Северной Америки с 525 линиями развёртки;
- pal — европейский стандарт на 625 линий;
- secam — применяют во Франции и странах СНГ.

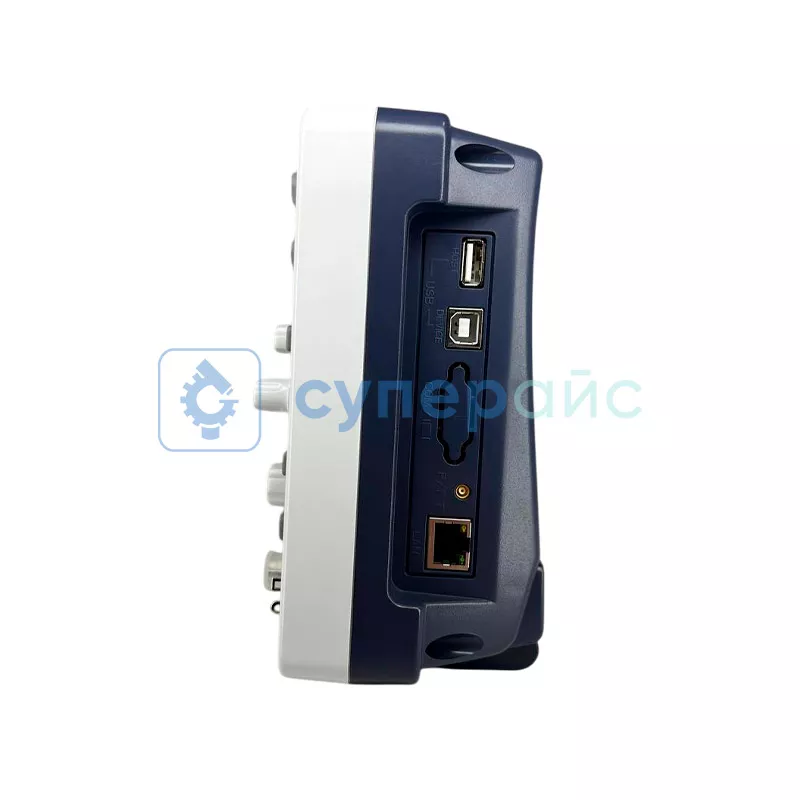

Как организовано подключение к другим устройствам?
Разнообразие интерфейса способствует вариативности коммуникаций.
Виды интерфейса:
- usb host — сохраняет информацию на флеш-накопители;
- usb device — передает измерения на ПК для построения графиков;
- lan — интегрирует прибор в сеть лаборатории для удалённого доступа;
Функция pass/fail автоматически проверяет сигналы на соответствие шаблонам.
Обзорная таблица осциллографов OWON
| Характеристики | OWON SDS5052E | OWON SDS6062 | OWON SDS7072E | OWON SDS8102 | OWON SDS8302 |
| Количество каналов | 2 + 1 (внешний) | ||||
| Полоса пропускания | 50 МГц | 60 МГц | 70 МГц | 100 МГц | 300 МГц |
| Частота дискретизации | 500 МВыб/с | 1000 МВыб/с | 2000 МВыб/с | 2500 МВыб/с | |
| Время нарастания | ≤ 7 | ≤ 5,8 | ≤ 5 | ≤ 3,5 | ≤ 1,17 |
| Длина записи | 10 м | ||||
| Тип триггера | Edge, Video, Slope, Pulse, Alternate | ||||
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 | ||||
| Интерфейс | USB host, USB device, Pass / Fail, LAN | USB 2.0, USB Type B, Trig Out (P/F), VGA, LAN | |||
Документация и ПО OWON SDS7072E
Название
Язык
Версия
Размер и тип
Руководство по использованию осциллографа OWON серии SDS-E
Язык:
Английский
Размер и тип:
1,71 Мб,
PDF
