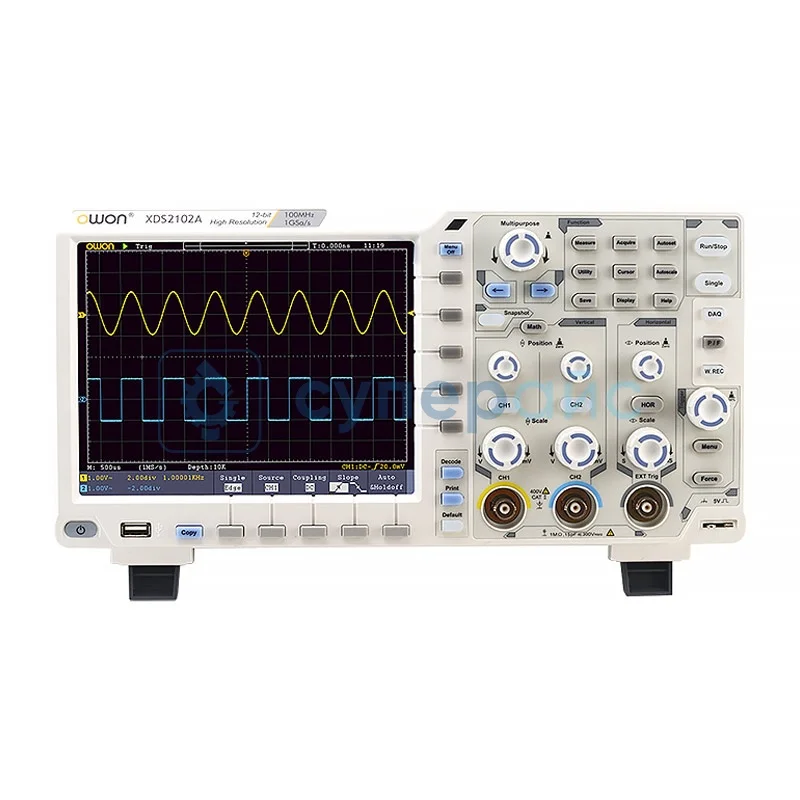

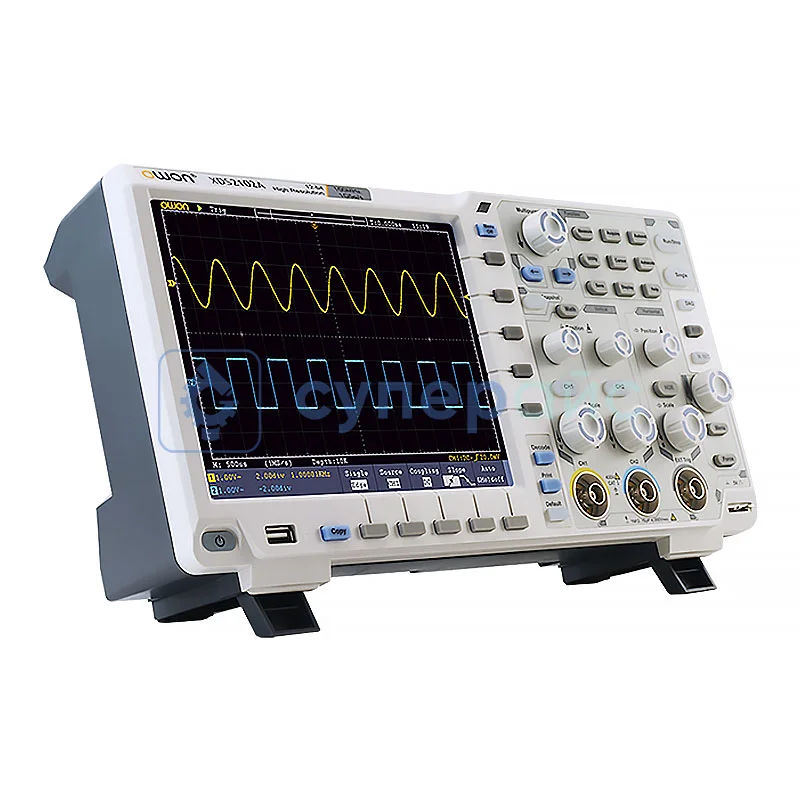

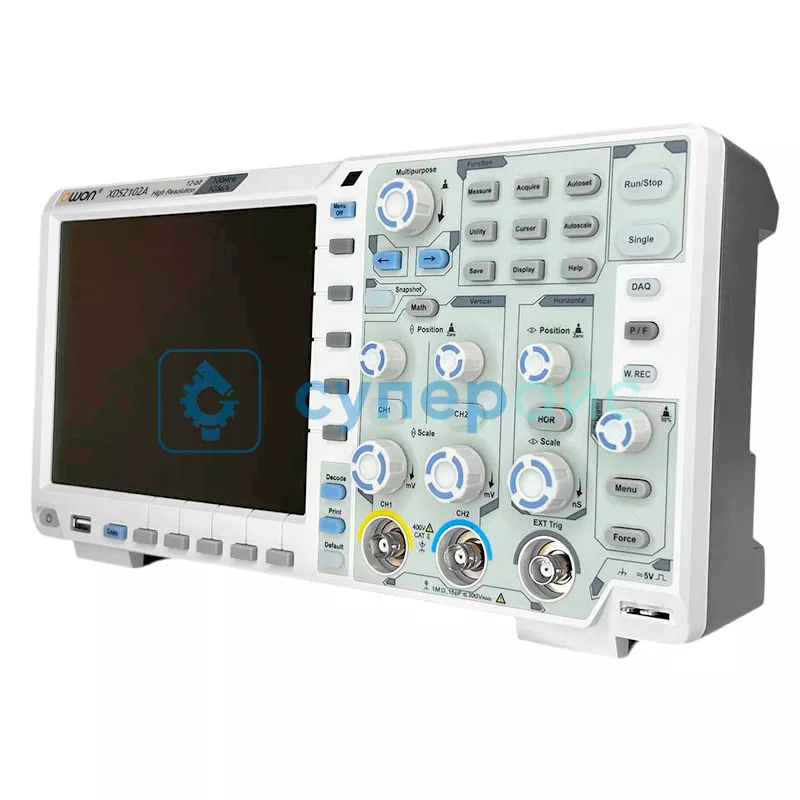

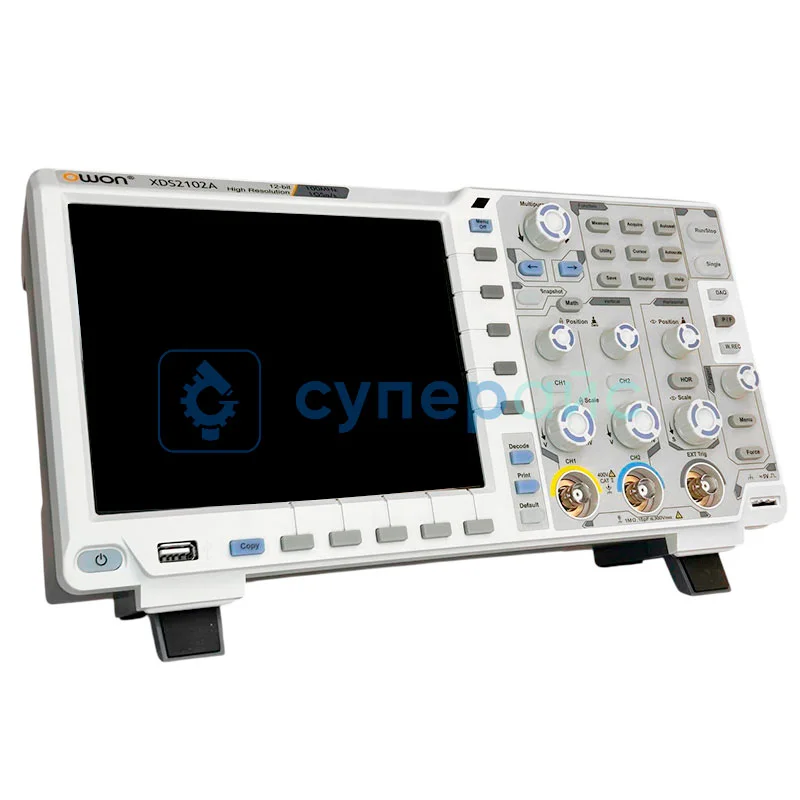

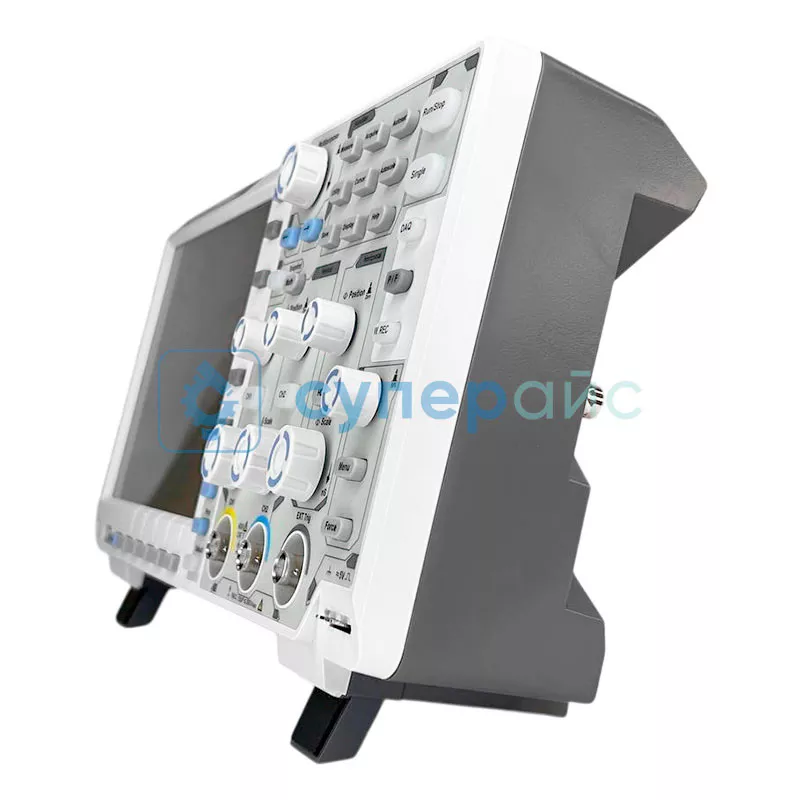

Настольный осциллограф OWON XDS2102A
46 500 ₽
46 500 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
21709
Модель (серия)
XDS2102A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS2102A
Артикул (код товара)
21709
Модель (серия)
XDS2102A
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
CAN
UART
I²C
SPI
CAN
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Вес (кг)
2,8
Показать больше
Показать меньше
Описание OWON XDS2102A
Технические характеристики OWON XDS2102A
| Количество каналов | 2 + 1 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 0,001Х - 1000Х, 1, 2, 5 шаг |
| Максимальное входное напряжение | 1 МОм: ≤ 300 Vrms |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Частота дискретизации | 150 в секунду |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Диапазон частоты дискретизации |
двухканальный 0,05 Выб / с - 500 МВыб / с одноканальный 8 бит 0,05 Выб / с - 1 ГВыб / с одноканальный 12 бит 0,05 Выб / с - 500 МВыб / с |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 20 М |
| Частота дискретизации / точность времени реле | ±1 ppm |
| Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Перемещение |
±2 В (1 мВ / дел - 50 мВ / дел) ±20 В (100 мВ / дел - 1 В / дел) ±200 В (2 В / дел - 10 В / дел) |
| Полоса пропускания | 100 МГц |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц |
| Точность усиления постоянного тока |
1 мВ - 3% 2 мВ - 2% ≥ 5 мВ - 1,5% |
| Система измерения | |
| Курсорные измерения | △V, △T, △V&△T между курсорами, автокурсор |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Математические формы сигнала | ＋, －, ×, ÷, БПФ, FFTrms, Intg, Diff, Sqrt, пользовательская, цифровой фильтр |
| Режимы запуска триггера | край, видео, импульс, наклон, короткий, окно, тайм-аут, N-й край, логический, RS232, I2C, SPI, CAN |
| Вместимость осциллограмм | 50 |
| Частота обновления осциллограмм | 55,000 осц / с |
| Общие характеристики | |
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 |

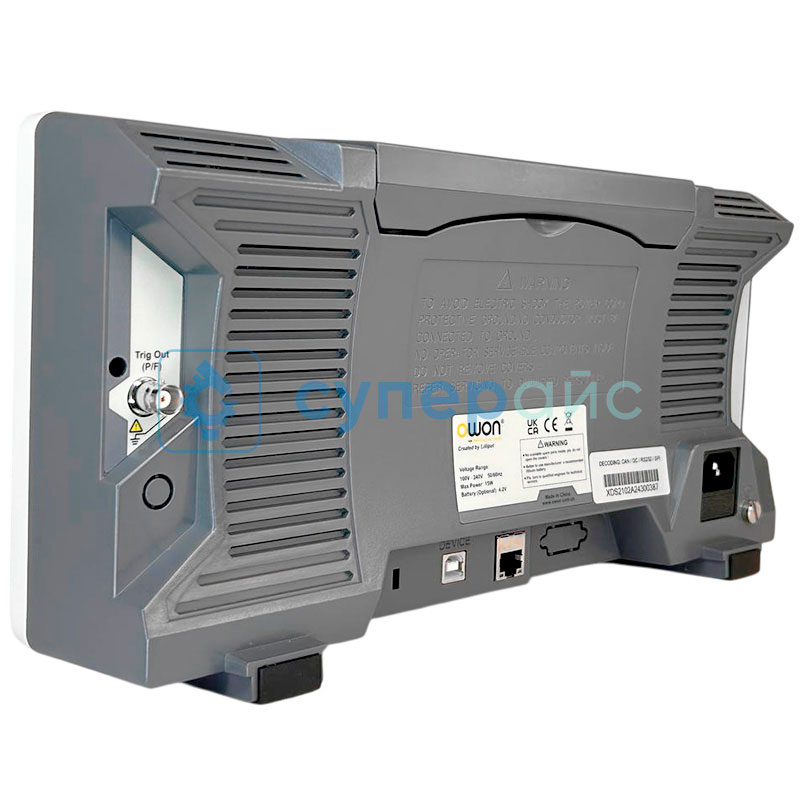

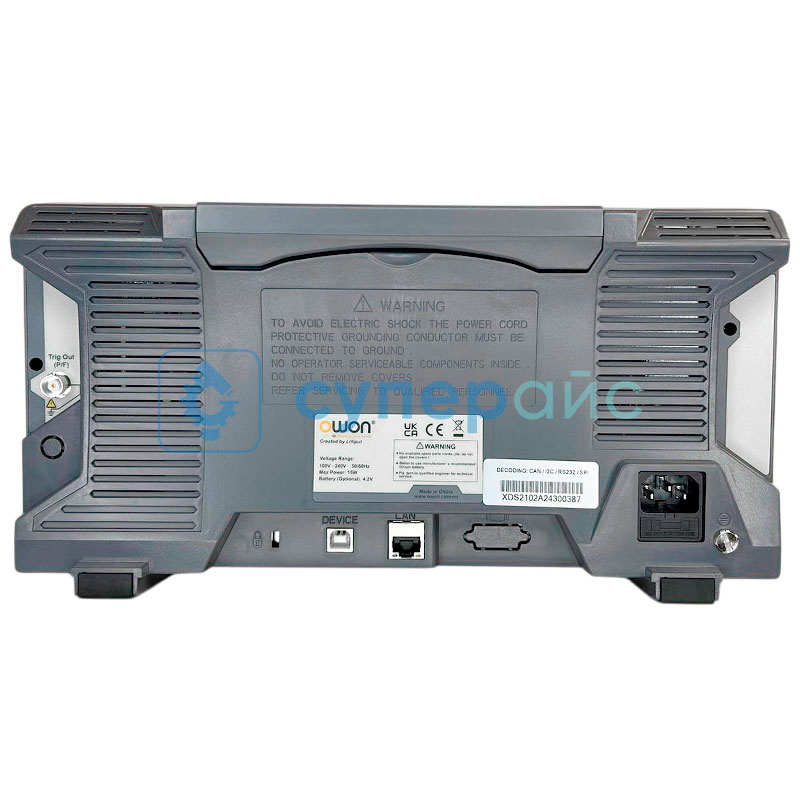

| Интерфейс | USB 2.0, USB Type B, Trig Out (P/F), LAN |
| Питание | 100 В - 240 В, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Рабочая температура | 0°С - 40°С |
| Температура хранения | -20°С - 60°С |
| Влажность | ≤ 90% |
| Габариты изделия | 340 х 177 х 90 мм |
| Габариты упаковки | 410 х 185 х 285 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,4 кг |

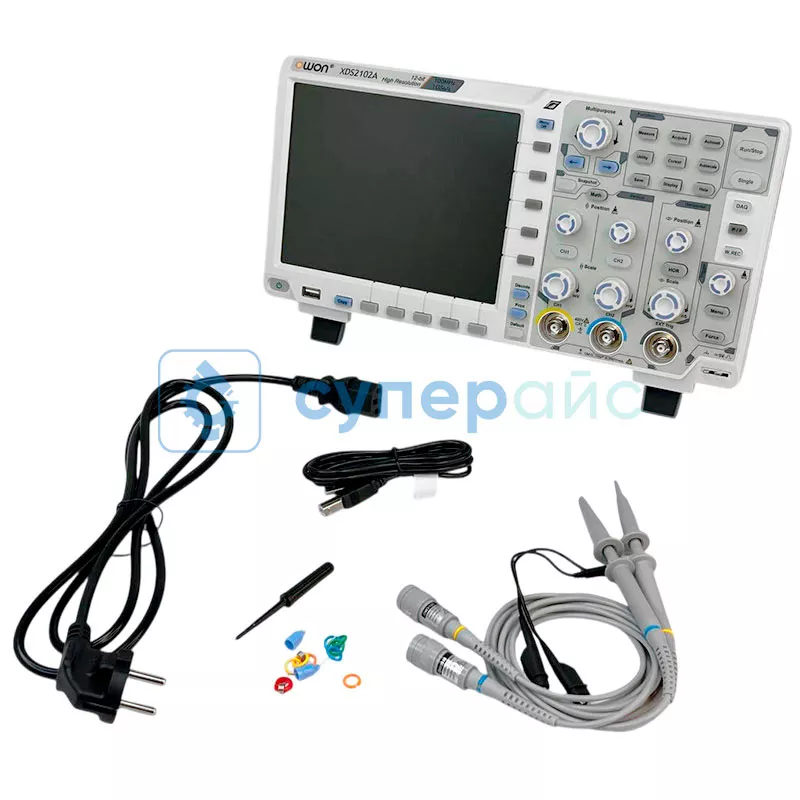

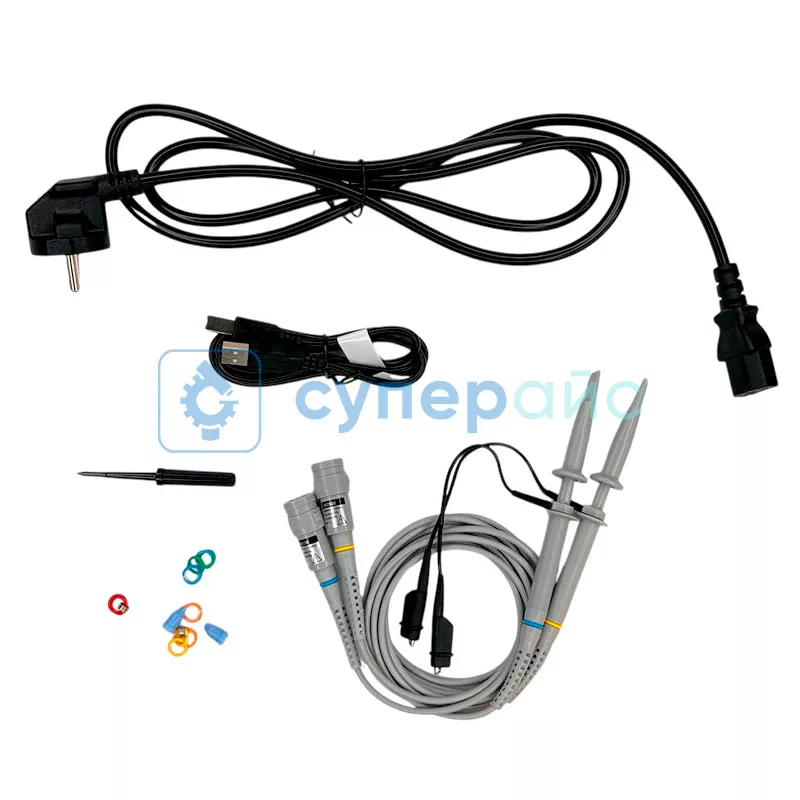

| Комплектация |
цифровой осциллограф OWON XDS2102A - 1 шт щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт диск с ПО - 1 шт инструкция по эксплуатации - 1 шт |
Осциллограф OWON XDS2102A: Мощь и Универсальность для Профессионалов
USB осциллограф OWON XDS2102A — это настольный прибор, предлагающий производительность и удобство для решения широкого круга задач. Его особенность — возможность анализа сигналов благодаря встроенным продвинутым функциям, таким как быстрое преобразование фурье (FFT) для частотного анализа. Устройство станет надежным помощником в лаборатории, мастерской или учебном классе, экономя время и расширяя возможности диагностики.
Преимущества модели:
- Многофункциональность: Прибор поддерживает декодирование популярных протоколов (I2C, SPI, UART, CAN), что незаменимо при отладке цифровых схем.
- Простота работы: Эргономичный интерфейс и цветной дисплей предлагают комфортное взаимодействие. Глубокая память позволяет захватывать продолжительные сигналы для детального изучения.
- Универсальный обмен показателями: Наличие различных разъёмов, включая USB и LAN, предлагает легкое подключение к ПК для управления, сохранения результатов и печати результатов.
- Точность: 12-битное разрешение позволяет видеть мелкие детали и шумы сигнала, которые не видны обычным осциллографам.
Для кого создан этот прибор?
Owon XDS2102A подходит для инженеров-электронщиков, разработчиков встраиваемых систем, специалистов по сложной аппаратуре, а также для образовательных учреждений. Его возможности по декодированию шин и частотному анализу делают его инструментом для работы с цифровыми устройствами и системы связи.
Области применения:
- Разработка и отладка электронных устройств.
- Ремонт и сервисное обслуживание промышленного оборудования.
- Мониторинг и анализ параметров сигналов в системах автоматизации.
Управление прибором интуитивно понятно, а функция автоматических измерений упрощает рутинные операции. Легкое сохранение скриншотов и показателей осциллограмм на USB-носитель или по сети ускоряет подготовку отчетов и документации. Благодаря своей мощности и универсальности, осциллограф с быстрым преобразованием фурье Owon XDS2102A является подходящим выбором для профессионалов, ценящих точность и эффективность.
Документация и ПО OWON XDS2102A
Название
Язык
Версия
Размер и тип
Руководство пользователя для настольных осциллографов OWON серии XDS2000
Язык:
Русский
Размер и тип:
1,39 МБ,
pdf
