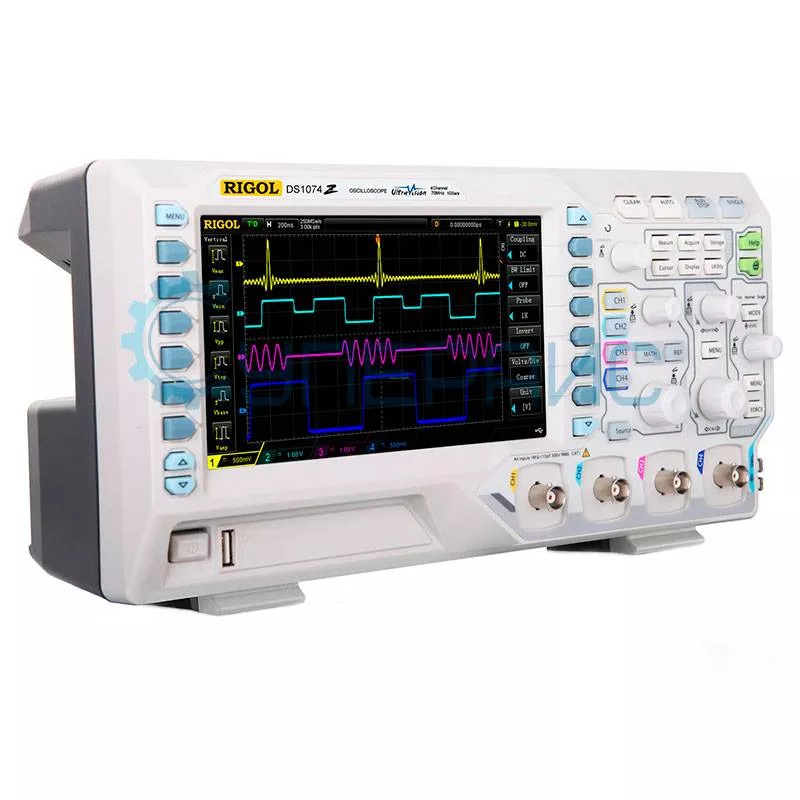

Четырехканальный цифровой осциллограф RIGOL DS1074Z
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
71 979 ₽
71 979 ₽
включая НДС: 22%
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5171
Модель (серия)
DS1074Z
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1074Z
Общие данные
Артикул (код товара)
5171
Производитель (бренд)
Модель (серия)
DS1074Z
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 Vrms
Переходное напряжение: 1000 В
Переходное напряжение: 1000 В

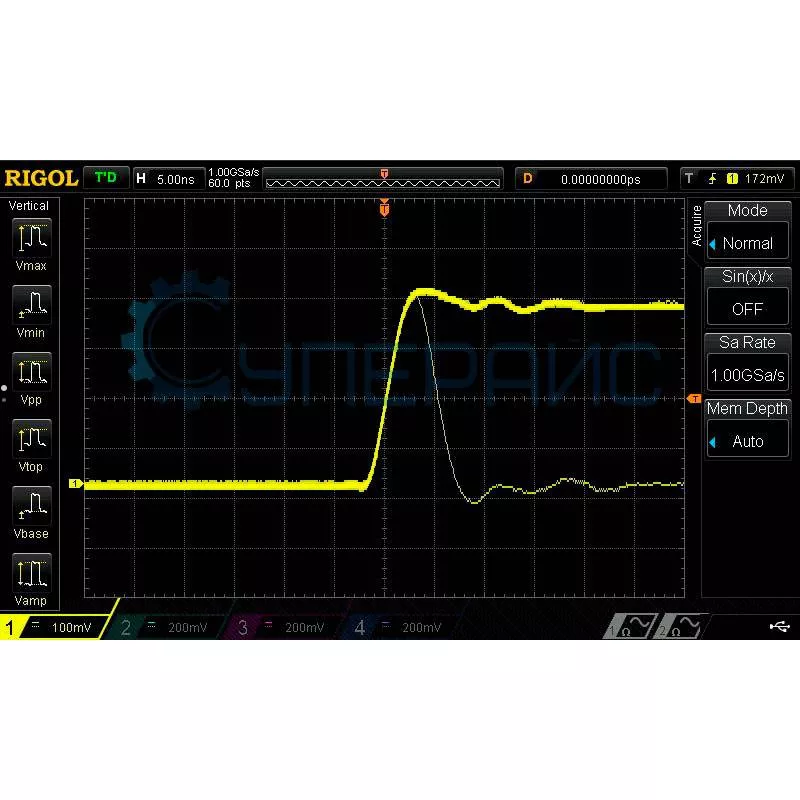

Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1 %,
Входная ёмкость
15 пФ ± 3 пФ
Коэффициенты пробников
0.01 X - 1000 Х с шагом 1-2-5
Канальная изоляция
> 40 дБ
Количество триггерных входов
4
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 5 Гц (на входе BNC)
Точность усиления постоянного тока
< 10 мВ ± 4% от полной шкалы
> 10 мВ ± 3% от полной шкалы
> 10 мВ ± 3% от полной шкалы
Система синхронизации

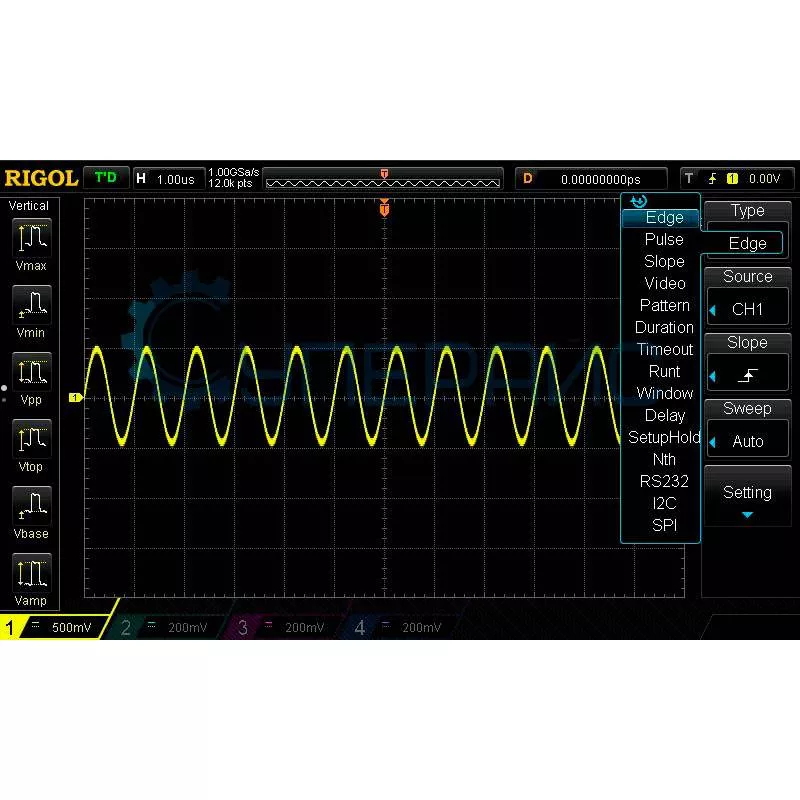

Базовые типы триггера
фронт, импульс, рант

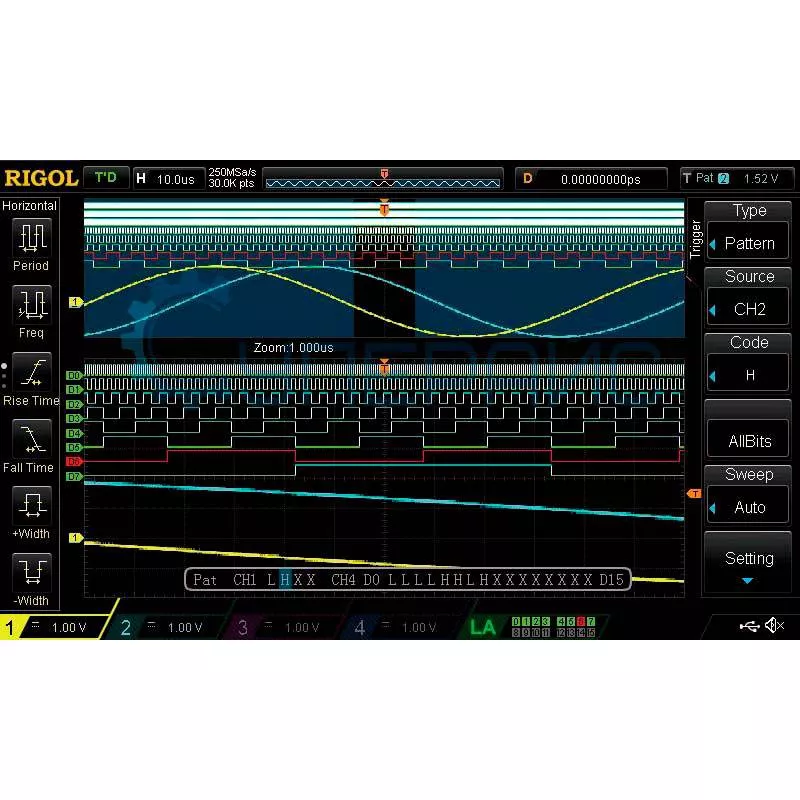

Расширенные типы триггера
видео (NTSC,PAL,SECAM), Slope, окно, шаблон, N фронт, истечение времени, длительность события, установка/удержание
Протокольный триггер
RS232/UART, I2C, SPI
Источник триггера
CH1 ~ CH4
Чувствительность триггера по фронту
1 дел (< 5 мВ), 0.3 дел (> 5 мВ)
Диапазон удержания триггера
16 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
5 нс / дел - 50 с / дел, 1, 2, 5 шаг
Точность временной базы
± 25 ppm
Режимы развёртки
Y-T, X-Y
Интерполяция
sin (х) / х
Система измерения
Автоматические измерения
Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓
Курсорные измерения
ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
Математические операции
A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs
Частотомер
встроенный, 6 разрядов
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов

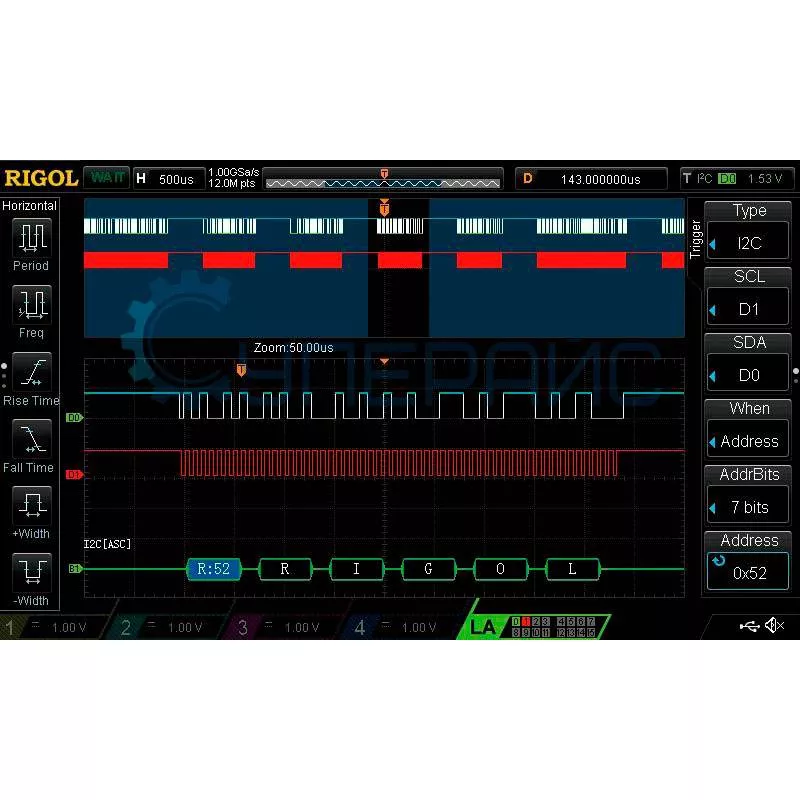

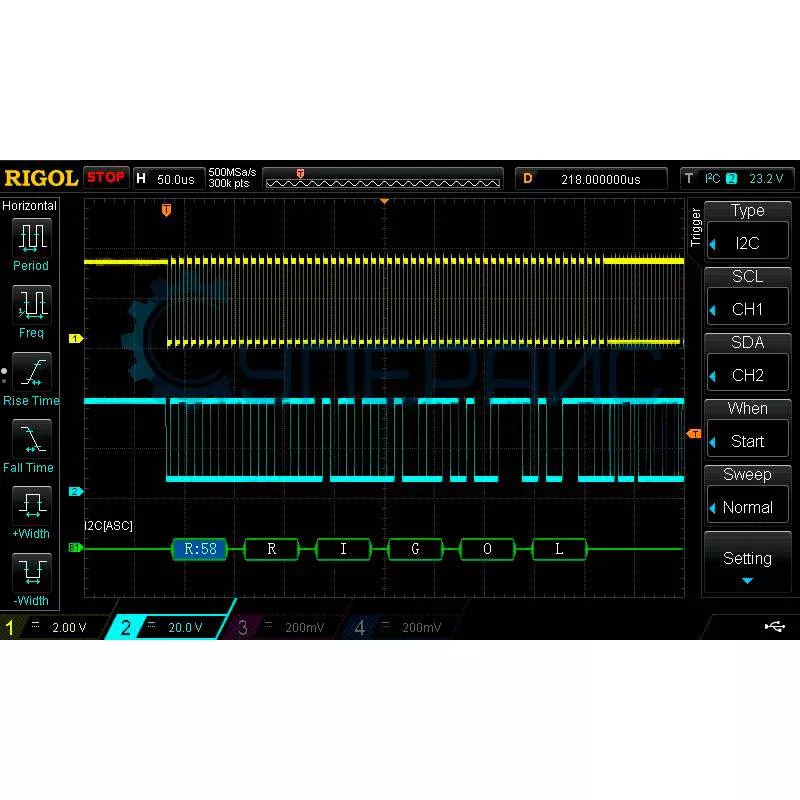

Декодирование сигналов шин
RS232
UART
I²C
SPI
Parallel
UART
I²C
SPI
Parallel
Общие характеристики

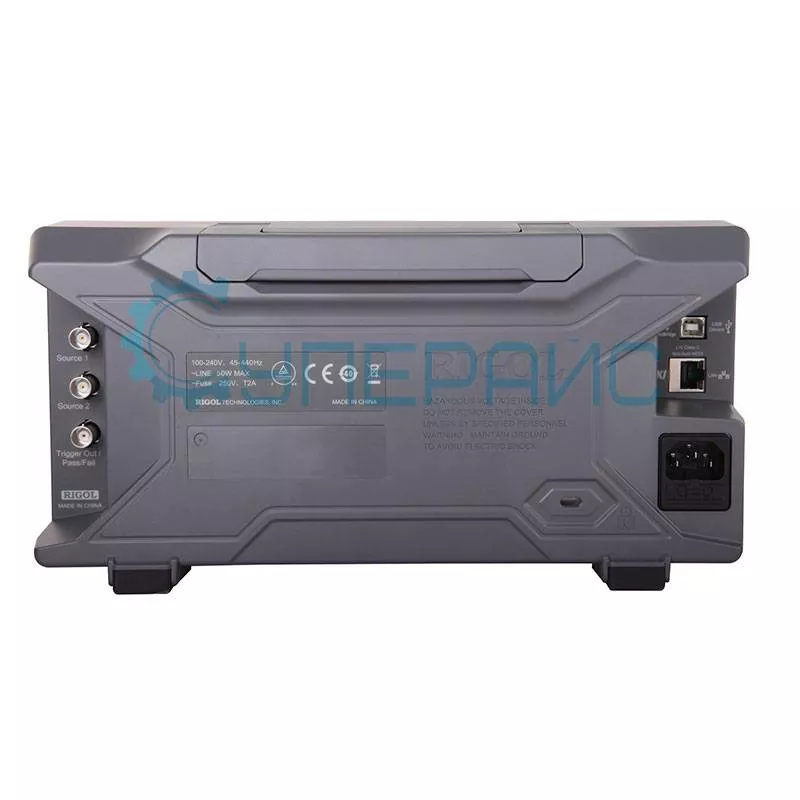

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
AUX (TrigOut/PassFail)
LAN
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
313 мм х 161 мм х 123 мм
Вес нетто, кг
3,2

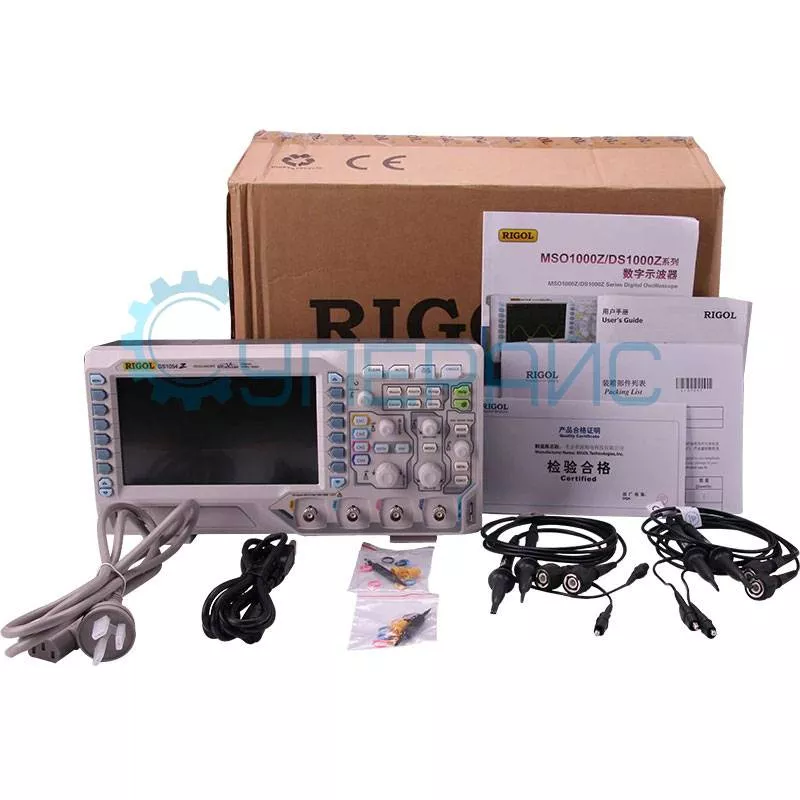

Комплектация
Комплектация
щупы для осциллографа - 4 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
Описание RIGOL DS1074Z
ВНИМАНИЕ! Производство осциллографа RIGOL DS1074Z ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф RIGOL DS1074Z - S (4 канала х 70 МГц)
Документация и ПО RIGOL DS1074Z
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифрового настольного осциллографа RIGOL DS1074Z серии DS1000Z
Язык:
Русский
Размер и тип:
2.84 МБ,
PDF
Руководство по программированию настольного осциллографа RIGOL DS1074Z серии DS1000Z
Язык:
Английский
Размер и тип:
1.9 МБ,
PDF
Спецификация для цифрового настольного осциллографа RIGOL DS1074Z серии DS1000Z
Язык:
Английский
Размер и тип:
624 КБ,
PDF
Программное обеспечение для цифрового настольного осциллографа RIGOL DS1074Z серии DS1000Z
Язык:
Английский
Размер и тип:
10.8 МБ,
ZIP
ZIP
Инструкция по установке и использованию программного обеспечения цифрового осциллографа RIGOL DS1074Z серии DS1000Z
Язык:
Английский
Размер и тип:
316 КБ,
PDF
Показать больше
Показать меньше
