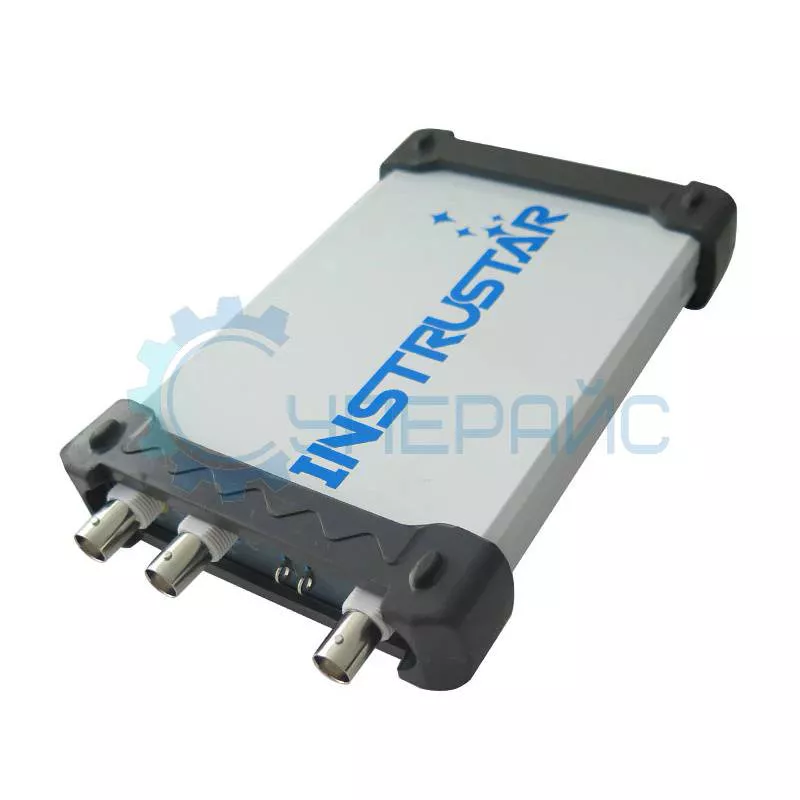

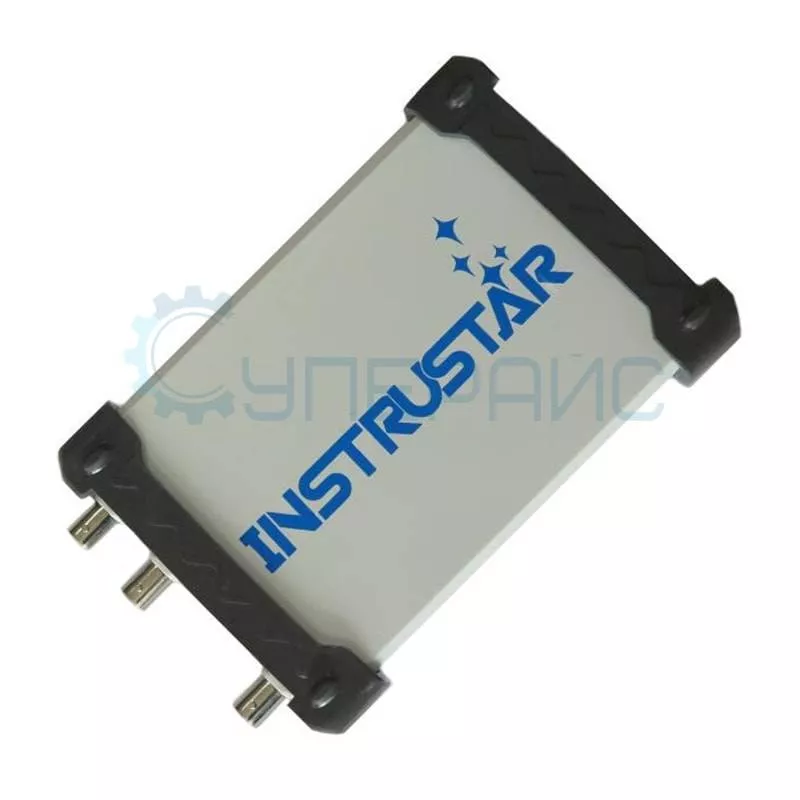

Цифровой осциллограф Instrustar ISDS210B (2 канала х 40 МГц)
Артикул (код товара): 1071
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
12 370 ₽
12 370 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
1071
Модель (серия)
ISDS210B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Instrustar ISDS210B
Общие данные
Артикул (код товара)
1071
Производитель (бренд)
Модель (серия)
ISDS210B
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Описание Instrustar ISDS210B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики осциллографа | |
| Количество каналов | 2 |
|
Входной импеданс |
1 МОм, 25 пФ |
| Тип входного напряжения | AC,DC |
| Разрешение по вертикали | 8 бит |
| Входной диапазон напряжения |
-16 В - 16 В (зонд X1) -160 В - 160 В (зонд X10) |
| Диапазон развертки |
1 нс - 20 с |
| Погрешность по вертикали | ±3% |
| Автоматическое обнаружение | да (10 Гц до 40 МГц) |
| Режим триггера | авто, норм., сигнал |
|
Тип триггера |
нет, по фронту (нарастающему / ниспадающему) |
|
Наклон триггера |
± |
| Пропускная способность | 40 МГц |
| Частота дискретизации | 100 МВыб/с |
| Глубина памяти | 512 Кб/CH |
| Вертикальный режим | CH1, CH2, ADD, SUB, MUL |
| Режим отображения | X, Y-T, X-Y |
| Формат данных | Osc, Excel, Bmp |
| Характеристики анализатора спектра | |
| Количество каналов | 2 |
| Пропускная способность | 40 МГц |
| Алгоритм |
FFT (18 окон), корреляции, спектр мощности |
| Точки FFT | 8-1048576 на канал |
| FFT измерения | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR |
| Фильтры |
поддерживает произвольный выбор метода выборки частоты, Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss и др. |
|
Характеристики DDS генератора |
|
| Форма сигналов | синусоидальная, треугольная, пилообразная, меандр, зубья (up / down) |
| Амплитуда | до 9 В (без нагрузки) |
| Импеданс | 200 Ом |
| Смещение | ± 5 В |
| Диапазон частот | 1 Гц - 20 МГц (синус), 1 Гц - 2 МГц (другие формы) |
| Разрешение по частоте | 1 Гц |
| Точность частоты |
±5×10-3 |
| Искажения (синус) | ≤ 0,8% (1 кГц) |
| Линейность (пила) | ≥ 98% (1 Гц - 10 кГц) |
| Скорость нарастания | 100 нс |
| Развертка | |
| Стиль развертки | линейная развертка, вход |
|
Линейная развертка диапазон |
1 Гц - 20 МГц, мин 1 Гц шаг |
|
Вход диапазон |
1 Гц-10 МГц, 1,10, 100 .... логарифмическая шаг |
| Общие характеристики | |
| Габариты |
14 мм × 18 мм × 3 мм |
| Вес нетто | 450 г |
| Габариты упаковки | 230 x 150 x 75 мм |
| Вес брутто | 700 г |

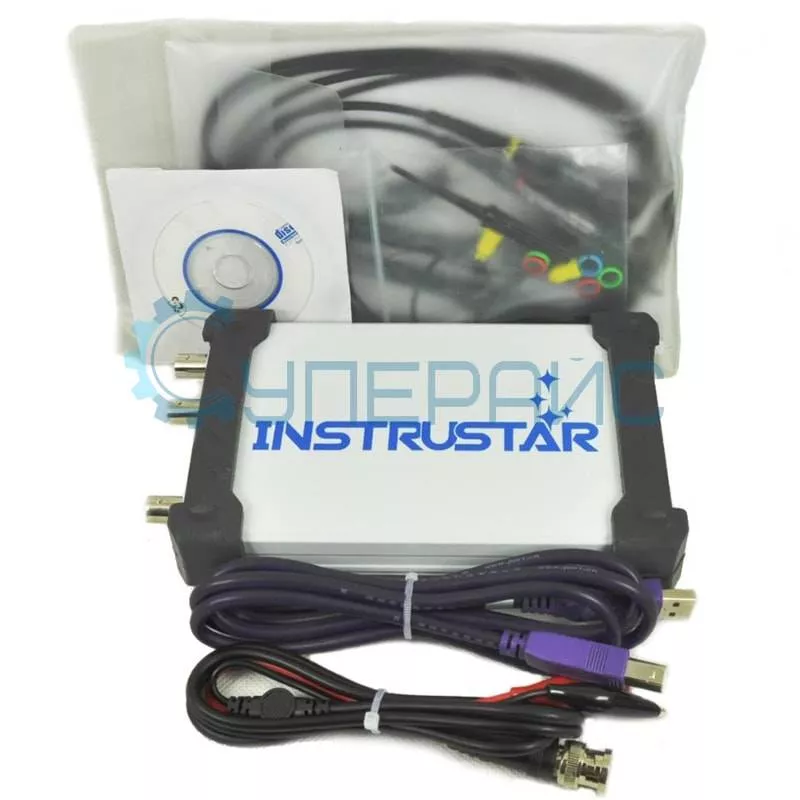

| Комплектация | цифровой осциллограф Instrustar ISDS210B – 1 шт |
|

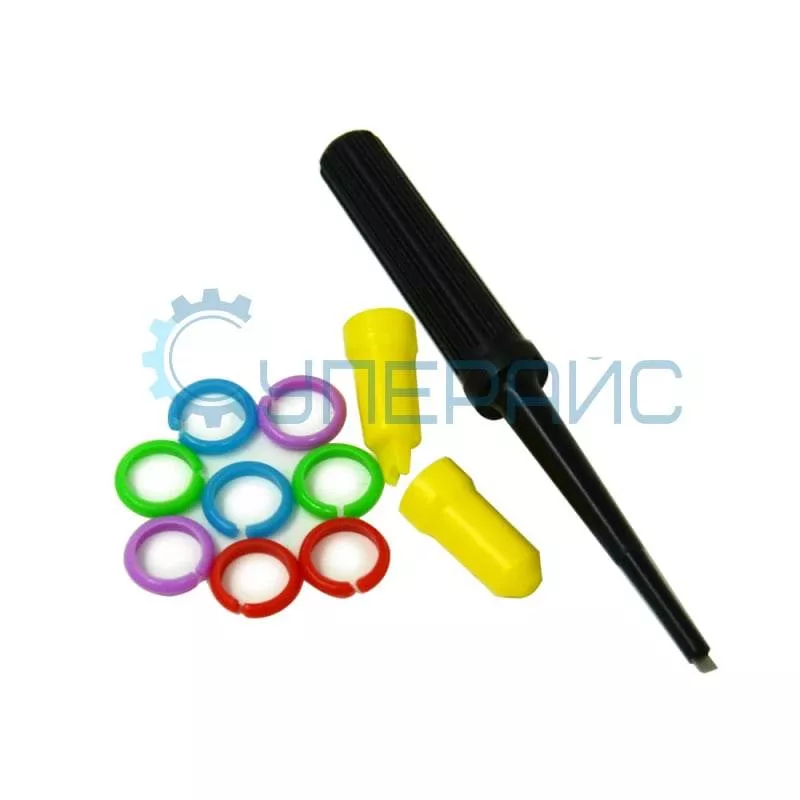

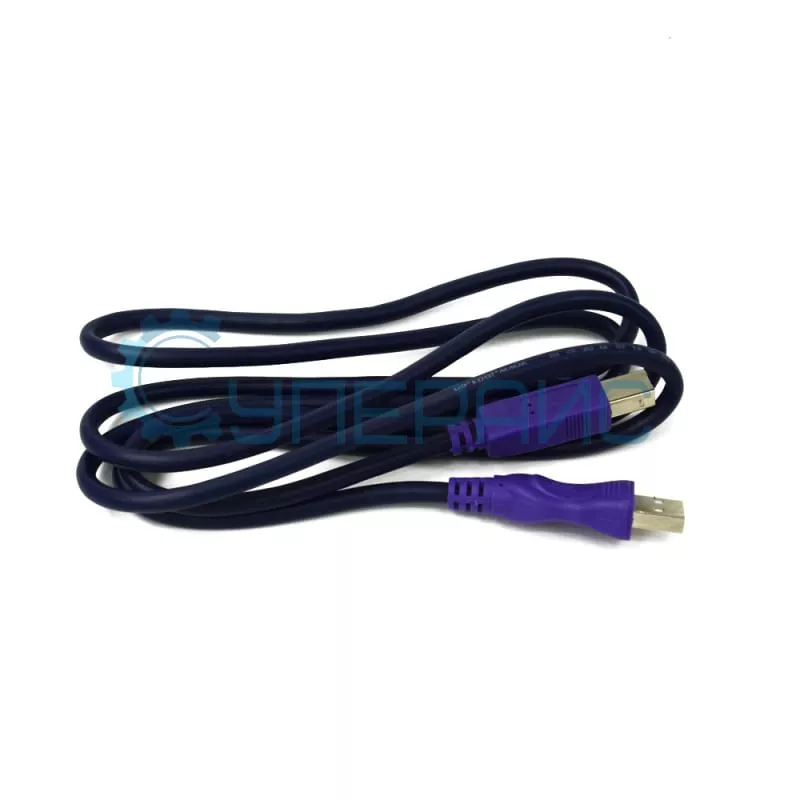

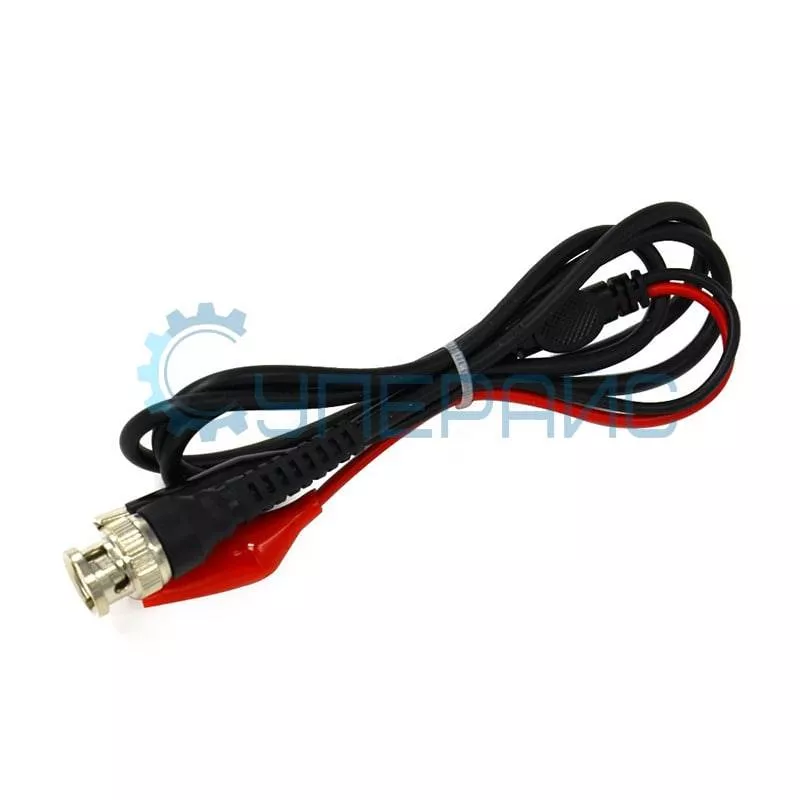

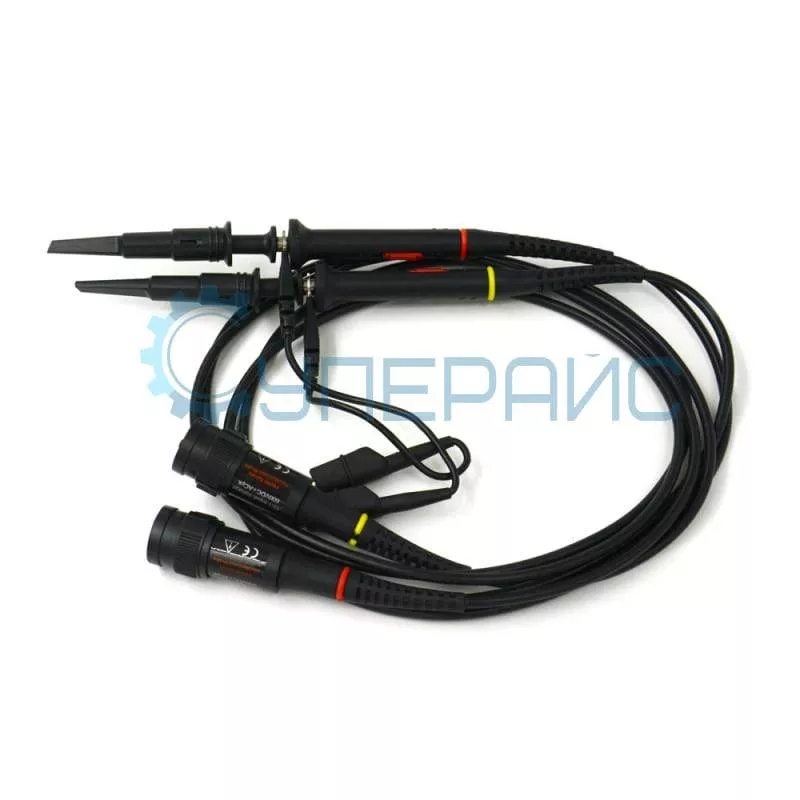

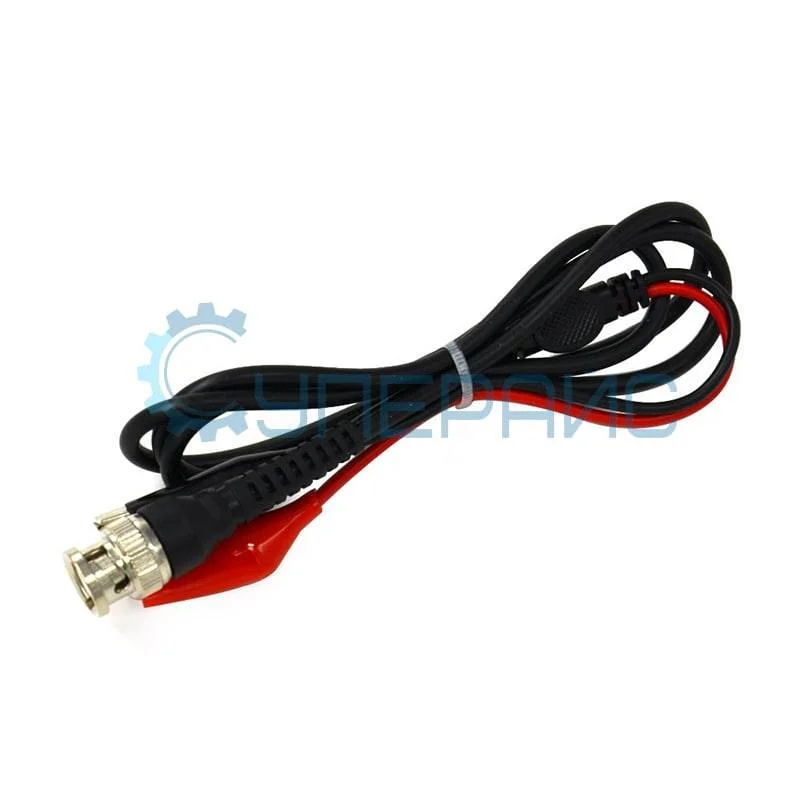

осциллографические пробники - 2 шт кабель USB – 1 шт BNC-кабель – 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации – 1 шт |
Instrustar ISDS210B - это двухканальный цифровой осциллограф с встроенным анализатором спектра, регистратором данных и DDS генератором. Прибор, с частотой дискретизации 100 МВыб/с, с полосой пропускания 40 МГц и глубиной памяти 1 Мб, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию и набор функций настольных осциллографов. Встроенный DDS генератор порождает основные формы сигналов: синус, прямоугольный, треугольный, пилообразный, меандр. Генератор работает в диапазоне частот от 1 Гц до 20 МГц для синуса, и от 1 Гц до 2 МГц для других форм сигналов, и выдает точный сигнал, с низким уровнем искажений. Устройство просто в эксплуатации, имеет небольшой вес и габариты. Высокопроизводительный и удобный в обращении цифровой осциллограф Instrustar ISDS210B подойдет как начинающим, так и профессионалам.
Обзорная таблица| Модель | ISDS205A | ISDS205B | ISDS205C | ISDS205X | ISDS210A | ISDS210B | ISDS220A | ISDS220B |
| Осциллограф | + | |||||||
| Количество каналов | 2 | |||||||
| Полоса пропускания | 20 МГц | 40 МГц | 60 МГц | |||||
| Частота дискретизации | 48 МВыб/с | 100 МВыб/с | 200 МВыб/с | |||||
| Диапазон измерения напряжения (1Х) | ± 6 В | ± 16 В | ||||||
| Диапазон измерения напряжения (10Х) | ± 60 В | ±160 В | ||||||
| Тип входного напряжения | AC,DC | |||||||
| АЦП (Разрешение по вертикали) | 8 бит | |||||||
| Аппаратный триггер | - | Edge trigger (запуск по перепаду), Pulse width triggering (запуск по длительности импульса) | ||||||
| Глубина памяти | 1 K (48 M), 1 M (другой) | 256 K | 512 K | |||||
| Аппаратный частотомер | - | 15 M | ||||||
| Анализатор спектра | от 0 до 20 МГц | от 0 до 40 МГц | от 0 до 60 МГц | |||||
| Регистратор данных | + | - | ||||||
| Полоса пропускания | 1 K - 24 M | - | ||||||
| DDS генератор сигналов | - | + (1 Гц - 20 МГц) | - | + (1 Гц - 20 МГц) | - | + | - | + |
| Логический анализатор | - | + | - | |||||
| Sweeper | - | - | + (1 Гц - 5 МГц) | - | + (1 Гц - 5 МГц) | |||
Документация и ПО Instrustar ISDS210B
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов Instrustar ISDS210A и ISDS210B
Язык:
Русский
Размер и тип:
2,11 МБ,
pdf
Инструкция по эксплуатации Instrustar ISDS210B
Язык:
Английский
Размер и тип:
1.09 Мб,
PDF
Программное обеспечение для осциллографа Instrustar ISDS210B
Язык:
Версия:
V3.11.3.0
Размер и тип:
22,9 МБ,
ZIP
ZIP
Отзывы Instrustar ISDS210B
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4884
Модель (серия):
DSO-6104BC
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23493
Модель (серия):
DSO3254
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Глубина памяти на канал:
128 Мб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
19 110 руб.
-20%
15 288 руб.
Добавить в избранное
Артикул (код товара):
4859
Модель (серия):
6074BC
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
14489
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1074
Модель (серия):
ISDS220B
Производитель:
Instrustar
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
60
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
200
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
13098
Модель (серия):
C9 1С
Производитель:
CXG
Страна производства:
Китай
Гарантия, мес.:
Добавить в избранное
Артикул (код товара):
25371
Модель (серия):
TS18A
Производитель:
HYTAIS
Страна производства:
Китай
Гарантия, мес.:
12
Измерение постоянного тока:
Нет
Измерение переменного тока:
Да
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
до 600 A
Добавить в избранное
Артикул (код товара):
24424
Модель (серия):
DC0-200V/10A
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Макс. измеряемое значение тока, А:
10
Макс. измеряемое напряжение, В:
200
Функционал:
Вольтамперметр
Тип тока:
Постоянный - DC
Добавить в избранное
Артикул (код товара):
27473
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Толщина стенки трубки:
Тонкостенная
Кол-во в упаковке, шт:
1
Припой:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39594
Модель (серия):
ETA5303A
Производитель:
ETA
Страна производства:
Китай
Гарантия, мес.:
12
Измерение постоянного тока:
Да
Измерение переменного тока:
Да
Макс. напряжение (AC):
нет
Макс. напряжение (DC):
нет
Макс. ток (AC):
до 600 A
Добавить в избранное
Артикул (код товара):
4724
Модель (серия):
LHDV-12E300S
Производитель:
NeonPro
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
300
Тип:
Импульсный
Тип стабилизации:
по напряжению
Конструктивное исполнение:
в алюминиевом корпусе
Наличие кулера:
Да
Добавить в избранное
Артикул (код товара):
23443
Модель (серия):
HP-870C
Производитель:
HoldPeak
Страна производства:
Китай
Гарантия, мес.:
12
Измерение постоянного тока:
Да
Измерение переменного тока:
Да
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 1000 A
Добавить в избранное
Артикул (код товара):
11466
Модель (серия):
RIDEN RD DC
Производитель:
Ruideng
Страна производства:
Китай
Гарантия, мес.:
12
Макс. измеряемое значение тока, А:
100
Макс. измеряемое напряжение, В:
100
Функционал:
Вольтамперметр
Тип тока:
Постоянный - DC
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19999
Модель (серия):
HJS-1000-0-60
Производитель:
Hangjiasheng
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1000
Тип:
Импульсный
Возм. регулировки вых. напряжения:
да
Тип стабилизации:
по напряжению
Конструктивное исполнение:
в защитном металлическом кожухе
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
906
Модель (серия):
DS1074Z
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
18047
Модель (серия):
HP570T
Производитель:
HoldPeak
Страна производства:
Китай
Гарантия, мес.:
12
Измерение постоянного тока:
Да
Измерение переменного тока:
Да
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 1000 A
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
8878
Модель (серия):
VAC9020H
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Макс. измеряемое значение тока, А:
200
Макс. измеряемое напряжение, В:
500
Функционал:
Мультиметр
Тип тока:
Постоянный - DC
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1073
Модель (серия):
ISDS220A
Производитель:
Instrustar
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
60
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1070
Модель (серия):
ISDS210A
Производитель:
Instrustar
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
40
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1071
Модель (серия):
ISDS210B
Производитель:
Instrustar
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
40
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1068
Модель (серия):

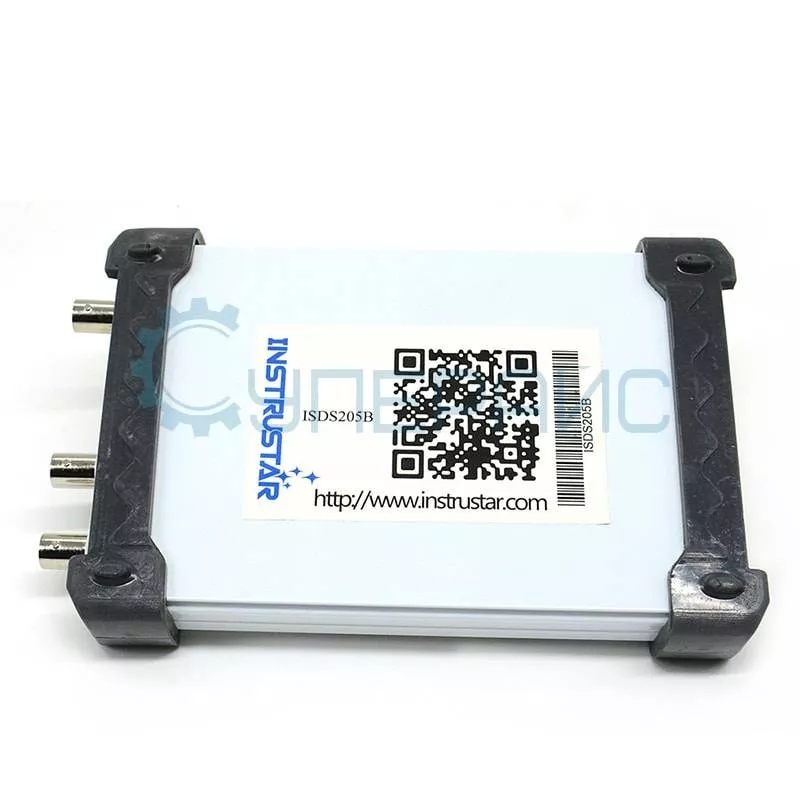

ISDS205B
Производитель:
Instrustar
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
48
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1074
Модель (серия):
ISDS220B
Производитель:
Instrustar
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
60
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
200
Добавить в избранное
Артикул (код товара):
1472
Модель (серия):
DSO150
Производитель:
JYE Tech
Страна производства:
Китай
Гарантия, мес.:
3
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1
Благодарственные письма
