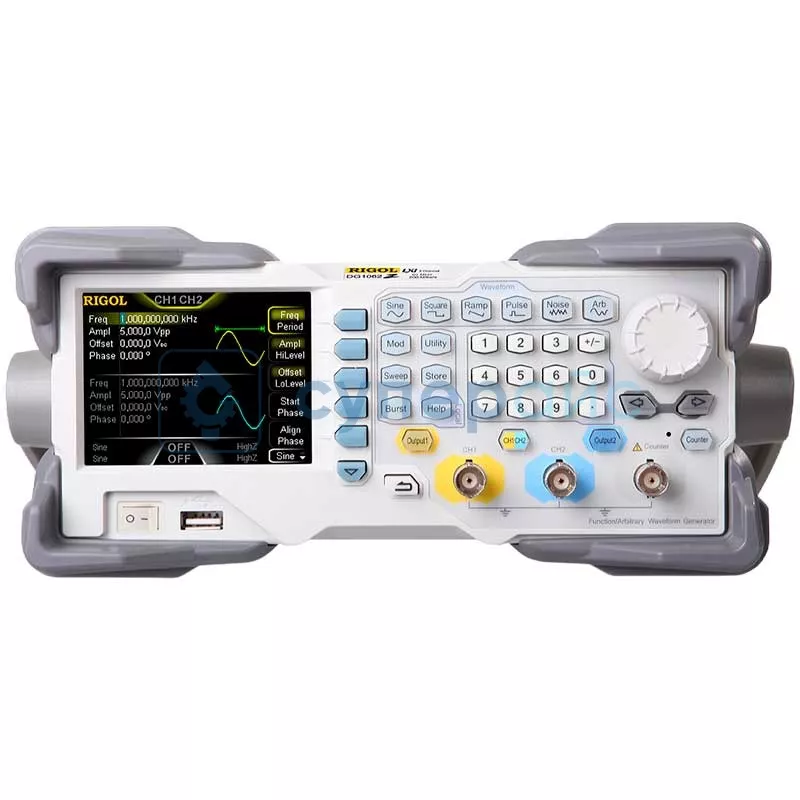

Генератор сигналов RIGOL DG1062Z универсальный 60 МГц
Код товара: 3007
Гарантия 36 месяцев
О товаре ЖК-дисплей и USB устройство
Количество каналов: 2
Форм сигналов: 160
Диапазон частот: от 1 мкГц до 60 МГц (для синуса)
Частота дискретизации: 200 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре ЖК-дисплей и USB устройство
Количество каналов: 2
Форм сигналов: 160
Диапазон частот: от 1 мкГц до 60 МГц (для синуса)
Частота дискретизации: 200 МВыб/с
Технические характеристики RIGOL DG1062Z
| Количество каналов | 2 |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 200 МВыб/с |
| Форма сигналов | синусоидальный, прямоугольный, пилообразный, импульсный, белый шум и произвольный сигнал (160 форм) |
| Глубина записи | 8 Мб (16 Мб опция) |
| Вертикальное разрешение | 14 бит |
| Синусоидальный |
гармонические искажения: Типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) < -50 дБн (>30МГц ~ 60 МГц) |
| общие гармонические искажения: < 0,075% (10-20 кГц, 0 дБм) | |
|
негармонические искажения: Типичное (0 дБм) < -70 дБн (DC ~ 10 МГц) < -70 дБн + 6 дБ/октаву (>10 МГц) |
|
|
фазовый шум: Типичное (0 дБм) -125 дБн/Гц @ 10 МГц |
|
| Прямоугольный | время нарастания/спада: < 10 нс (1 Вп-п) типичное |
| выброс: < 5 % (100 кГц, 1 Вп-п) типичное | |
| коэф.заполнения: 0,01% ~ 99,99% (ограничена установленной частотой) | |
| ассиметрия: 1% от периода + 5 нс | |
|
джиттер (СКЗ): Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
| Импульсный | длительность импульса: ≥ 16 нс (ограничена установленной частотой) |
| время нарастания/спада: ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | |
| выброс: < 5 % (1 Вп-п) типичное | |
|
джиттер (СКЗ) : 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
| Пилообразный | нелинейность: < 1% (1 кГц, 1 Вп-п, 100% симметрия) |
| симмметрия: 0 ~ 100% | |
| Специальная форма |
максимальное количество точек участвующих в формировании сигнала: 8 Мб (16 Мб точек опция) |
| вертикальное разрешение: 14 бит | |
| частота дискретизации: 200 Мвыб/сек | |
| время нарастания: < 10 нс (1 Вп-п) | |
|
джиттер (СКЗ): 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|
| Характеристики частоты | |
| Диапазоны частот |
синусоидальный : 1 мкГц ~ 60 МГц прямоугольный: 1 мкГц ~ 25 МГц импульсный : 1 мкГц ~ 25 МГц пилообразный: 1 мкГц ~ 1 МГц гармоники: 1 мкГц ~ 20 МГц белый шум (Гаусс): полоса 60 МГц (-3дБ) сигнал произвольной формы: 1 мкГц ~ 20 МГц |
| Разрешение по частоте | 1 мкГц |
| Точность установки (18°C ~ 28°C) | ±1 ppm |
| Характеристики выхода: | |
| Амплитуда (50 Ом) |
1,0 мВп-п - 10 Вп-п (≤10 МГц) 1,0 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1,0 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) |
| Точность установки | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
|
Неравномерность АЧХ |
Типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) |
| Единицы установки | Вп-п, Вскз, дБм |
| Разрешение | 0,1 мВпп или 4 бит |
| Импеданс | 50 Ом (типичное) |
| Защита выхода | от короткого замыкания, автоматическое отключение выхода при перегрузке |
| Модуляция: | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
| Частотомер: | |
| Измеряемый параметр | частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения |
| Диапазон измерения частоты | 1 мrГц ~ 200 МГц |
| Разрешение по частоте | 7 разрядов/с (время счета = 1 с) |
| Диапазон периода | 5 нс ~ 16 дней |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 ~ 1000000 или бесконечное |
| Общие характеристики | |
| Тип дисплея |
жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов |
| Питание | 100~240 В АСскз，45~440 Гц, CATII |
| Интерфейс |
USB устройство, USB хост , LAN |
| Потребляемая мощность | не более 40 Вт |
| Рабочая температура | 0 - 50°C |
| Температура хранения | -40 - 70°C |
| Габариты | 261,5 х 112 х 318,4 мм |
| Вес | 3,2 кг |
| Вес брутто | 4,75 кг |
| Комплектация |
генератор сигналов RIGOL DG1062Z – 1 шт генератор сигналов – 1 шт кабель USB – 1 шт сетевой кабель - 1 шт BNC кабель – 1 шт инструкция по эксплуатации – 1 шт CD-диск – 1 шт |
| Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 Соединительный кабель с разъемом BNC и зажимами типа крокодил (BNC-Alligator) |
Генератор сигналов начального уровня или эконом-класса RIGOL DG1062Z
Прибор RIGOL DG1062Z — это функциональное оборудование для создания сигналов любой нужной формы. Этот двухканальный цифровой генератор сигналов есть в Госреестре, что подтверждает его точность и функциональность, даёт возможность эксплуатировать его в системно значимых отраслях.
Универсальный и надёжный прибор для профессионалов
Это производительное устройство для генерации разных форм сигналов. Благодаря гибкости и расширенному функционалу, он подходит для серьёзных задач и проектов.
Преимущества модели:
- Поддерживает высокую точность формирования сигналов, что делает её подходящей для эксплуатации в сложных задачах по настройке и отладке электроники или оборудования.
- Способна генерировать сигналы с разной формой, амплитудой и частотой, а также даёт полный контроль над параметрами.
- Благодаря поддержке двух каналов, вы можете одновременно генерировать два различных сигнала, что делает прибор выбором для многоканальных систем.
- Благодаря технологичности и качеству компонентов имеет минимальные искажения сигналов, что гарантирует чистоту экспериментов или исследований.
- Интуитивно понятный интерфейс делает её эксплуатацию лёгкой и доступной даже для новичков.
Генератор сигналов RIGOL DG1062Z — это надёжный инструмент для эксплуатации в обширном диапазоне задач. Точность, удобство ввода и регулировки параметров, возможности высокоточной настройки делают его помощником для инженеров или начинающих исследователей в области электроники, связи и других сферах.
Обзорная таблица генераторов высоких частот Rigol
| Характеристики | DG1062Z | DG1022Z | DG1032Z |
| Диапазон частот | 1 мкГц - 60 МГц | 1 мкГц - 25 МГц | 1 мкГц - 30 МГц |
| Частота дискретизации на канал | 200 | ||
| Минимальная частота, Гц | 0.000001 | ||
| Вид | Настольный (стационарный) | ||
| Количество каналов | 2 | ||
| Амплитуда, Vp-p | < 10 | ||
| Вертикальное разрешение (по амплитуде) | 14 бит | ||
| Виды модуляции | PSK (ФМн)/ ШИМ/ АМ/ ЧМ/ ФМ | ||
| Генератор качающейся частоты (ГКЧ) | Линейная развертка/ Логарифмическая развертка | ||
| Диагональ встроенного дисплея (размер), дюйм | 3,5 | ||
| Точность, % | 0.0001 | ||
| Интерфейс передачи данных | USB/ LAN | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
