Специалист, имеющий квалификацию радиоинженера, может работать в различных сферах, где он найдёт применение своей профессиональной подготовке. Вот основные из них:

  • выполнение научных исследований;
  • проектирование новых радиосредств, их узлов и модулей;
  • совершенствование существующей радиоаппаратуры и её ремонт;
  • выполнение сервисных мероприятий по установке, монтажу и запуску в эксплуатацию средств радиосвязи;
  • техническая поддержка действующих радиотехнических систем.

По характеру выполняемых задач можно выделить несколько категорий инженеров: разработчик (проектировщик, исследователь), специалист по ремонту, сервисный инженер. В любом случае речь идёт о специалисте в области радиотехники.

Выделяют следующие виды связи с использованием радиоволн: радио, радиорелейная, тропосферная, космическая, атмосферная оптическая связь с открытым каналом, а также радиовещание и телевидение. Два последних — частные случаи односторонней связи.

Работа любых специалистов телекоммуникационной отрасли невозможна без соответствующего технического и информационного обеспечения, которое для разных категорий инженеров существенно отличается.

Предлагаемая статья должна помочь читателям сориентироваться в многообразии технических средств, составляющих основу арсенала современного специалиста-радиста.

Материал подготовлен автором, который длительное время занимался решением различных инженерных задач в сфере радио и радиорелейной связи и опирается на накопленный практический опыт.

Время чтения: 30 минут

Основные категории инструментов и оборудования

Оснащение рабочего места радиоинженера состоит из следующих групп технических средств: измерительное, паяльное оборудование, инструменты для монтажа и программное обеспечение.

Выбор необходимых экземпляров оборудования для рабочего места радиоинженера зависит от его специализации и с учётом конкретного вида радиосвязи, специфики деятельности и решаемых задач.

Какие есть специализации по типам радиосвязи, мы уже разобрались.

Под спецификой подразумеваются условия выполнения производственных заданий: стационарные или разъездные мероприятия по обслуживанию, настройке или ремонту аппаратуры или полевые (натурные) испытания техники.

Остановимся на особенностях подбора оборудования для радиоинженеров с учётом изложенных соображений.

Измерительное оборудование и приборы

Примерный перечень метрологических средств и сопутствующих средств с учётом различных категорий специалистов-радистов приведён в таблице ниже.

Наименование Категория инженера Прим.
Исследователь (разработчик, проектировщик) Инженер по ремонту Инженер по обслуживанию (сервисный инженер)
Мультиметр настольный + + - 1
Мультиметр портативный - + + 1
Осциллограф 4 канальный 2 - 4 канальный 1 -2 канальный 1
Анализатор спектра векторный + + - 1
Анализатор спектра скалярный + + +
Измеритель АЧХ* + + - 2
Генератор высокочастотных сигналов + + - 1
Генератор испытательных сигналов + + - 1
Комплект ВЧ*** переходников и аттенюаторов + + - 1
Измеритель RLC + + - 1
Высокочастотный измеритель мощности + + - 1
Лабораторный блок питания + + - 1
Тестер радиодеталей - + - 1
Измеритель параметров п/п приборов + + - 1
Измеритель параметров четырёхполюсников + + - 1
Цифровые измерительные головки + + + 2
Измеритель КСВ** - - + 1
Антенный анализатор - - + 1
Измерители электромагнитного поля - - + 1
Тестер аккумуляторов - + + 2

Примечания:

  1. Цифрами в последней колонке обозначены: 1 — необходимое оборудование для радиоинженера; 2 — вспомогательные средства.
  2. *АЧХ (амплитудно-частотная характеристика). При использовании спектроанализаторов с трекинг-генератором наличие измерителя АЧХ необязательно.
  3. **КСВ — коэффициент стоячей волны.
  4. ***ВЧ — высокочастотный.

Отдельная категория специалистов — те, кто занимается созданием антенно-фидерных устройств, и измерительные приборы для таких радиоинженеров нужны специфические. К ним относятся:

  • измерители плотности потока мощности, напряжённости электромагнитного поля, полных сопротивлений, комплексных коэффициентов передачи и входных сопротивлений, отношения двух величин (последние — для совместной эксплуатации с измерительными мостами и линиями);
  • КСВ-метры;
  • измерительные антенны и линии для анализа эфира;
  • мощные ВЧ генераторы.

Это узкоспециальные средства и в этой статье они не рассматриваются.

Как следует из таблицы, сервисному инженеру требуется минимальный набор аппаратуры. С учётом преимущественно разъездного характера работы такого специалиста, к используемым им измерителям предъявляются следующие требования:

  • компактность;
  • приемлемая точность;
  • стабильность тестов в условиях значительного перепада температуры окружающей среды;
  • достаточное время автономного функционирования от встроенных аккумуляторов.

Для ремонта радиоэлектронных устройств используется более широкая номенклатура изделий, чем для решения вопросов обслуживания. Она включает в себя самое популярное оборудование для радиоинженеров в смысле его широкой распространённости. За редкими исключениями ремонт проводится в условиях специализированной организации. Оснащение рабочих мест должно состоять из достаточно точных (и не обязательно прецизионных) измерителей с широким функционалом.

Исследовательские и проектные изыскания невозможны без применения большого количества измерительной техники различного назначения. Здесь важны гарантированные метрологические характеристики применяемых средств. Если проводятся полевые или натурные эксперименты, то перечень требований дополняется теми, которые были сформулированы для аппаратуры инженера по обслуживанию.

Остановимся на профессиональных образцах базовых измерительных средств и их основных характеристиках, которые могут применяться в инженерной практике для рассматриваемых целей.

Осциллографы

Эти устройства классифицируют по следующим отличительным признакам:

  • по назначению (широкого применения или специализированные);
  • по рабочему диапазону: низко- и высокочастотные, а также сверхвысокочастотные (СВЧ);
  • по полосе пропускания каналов вертикального отклонения и их количеству (узкополосные, широкополосные, одно или многоканальные);
  • по точности результатов тестирования (обычные или прецизионные);
  • по способу использования (настольные или портативные);
  • по наличию дополнительного функционала (узкоспециальные или многофункциональные).

При выборе осциллографа для радиоинженера рекомендуется учитывать наличие входа с импедансом 50 Ом. Он используется для непосредственного включения аппарата в радиотракты с целью проведения тестов на ВЧ.

Кроме того, понадобится отдельный высокоомный вход или активный щуп, подключаемый к 50-омному входу. Такая необходимость возникает при исследовании ВЧ цепей с импедансом, значительно превышающим величину 50 Ом. При этом для внесения незначительных изменений в режим тестируемой схемы, ёмкость щупа должна быть минимальной.

В качестве осциллоскопа для разработчика рассмотрим образец в настольном исполнении RIGOL MSO8204.

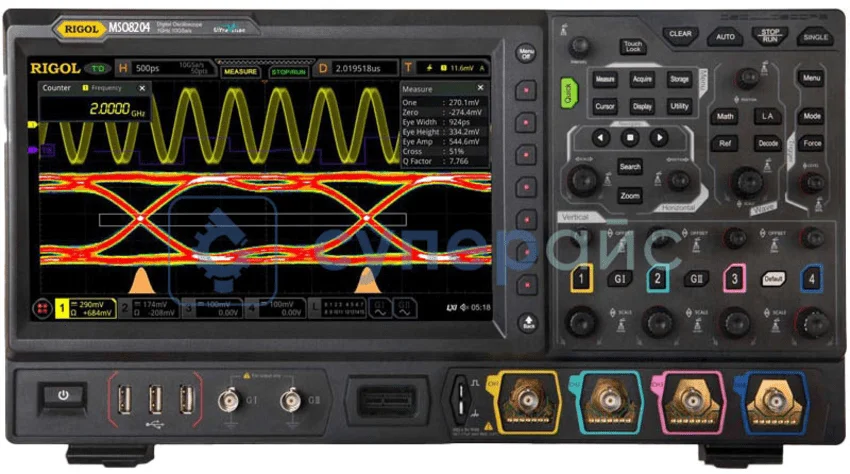

Осциллограф RIGOL MSO8204 заказать онлайн в магазине Суперайс
Осциллограф MSO8204

Это СВЧ четырёхканальный измеритель с полосой пропускания каналов вертикального отклонения в 4 ГГц и чувствительностью 1 мВ на деление шкалы. Максимальная скорость развёртки 0.2 нс на деление при погрешности ±2 ppm. Основные разновидности запуска: автоколебательный, от внешнего источника или старт теста по входному сигналу одного из каналов по выбору. Опционально поддерживается ещё 8 способов запуска: (RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553).

Входное сопротивление 50 Ом или 1 Мом и ёмкость 19 ± 3 пФ.

Максимальная скорость дискретизации в реальном времени: 1010 выборок в секунду (в одноканальном режиме).

Аппарат обеспечивает курсорные или автоматические испытания.

В первом случае тестируются разность потенциалов и разница во времени между точками расположениями курсоров.

Во втором измеряются период, время нарастания и спада импульсов и ещё более 10 различных характеристик исследуемых процессов.

Интерфейсы связи с внешними устройствами позволяют подключать их по USB, LAN, HDMI. Изделие снабжено дисплеем TFT LCD с диагональю 25.4 см. Габариты 410 х 224 х 135 мм, вес 4 кг.

Аппарат MSO8204 включён в Государственный реестр средств измерений (ГРСИ).

Сервисному специалисту подойдёт портативный осциллограф Micsig TO3004 с поддержкой операционных систем Android и iOS.

Настольный осциллограф Micsig TO3004 заказать в магазине Суперайс

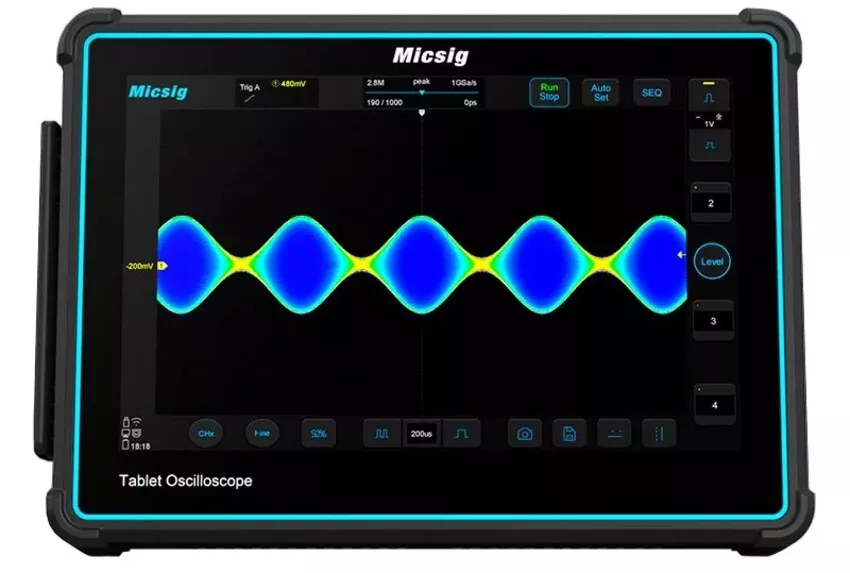

Осциллограф Micsig TO3004

Это компактный четырёхканальный прибор для осциллографии с полосой пропускания каналов в 300 МГц и чувствительностью 1 мВ на деление шкалы. Способы запуска — автоколебательный, от внешнего источника или от входа одного из каналов, заданного пользователем. Входное сопротивление такое же, как и у рассмотренного выше экземпляра. Для расширения областей метрологического применения аппарата поддерживается его совместная эксплуатация с фирменными токовыми, дифференциальными, активными пробниками Micsig.

Его свойства:

  • Скорость дискретизации достигает 2х109 выборок в секунду.
  • Встроенная память измерителя 32Гб.
  • Поддерживаются интерфейсы связи Wi-Fi и USB.
  • Изделие снабжено дисплеем с диагональю 25.4 см. Возможно использование внешнего монитора по HDMI.
  • Время непрерывного функционирования от встроенного аккумулятора — 2 часа. Габариты осциллятора 265 х 192 х 50 мм, вес 1.9 кг.

По ширине полосы пропускания аппарат существенно уступает описанному выше MSO8204, но для сервисного обслуживания вполне подойдёт.

Мультиметры

Аппаратуру этого класса можно разделить 2 большие группы: настольные и портативные.

Мультиметр для радиоинженера, специализирующегося на разработке новых образцов техники, больше подходит аппарат в настольном исполнении с поддержкой максимального количества функций, поскольку заранее неизвестно, с решением каких метрологических задач исследователю придётся иметь дело.

Номенклатура лабораторных настольных мультиметров достаточно широка и состоит из более полусотни наименований.

Остановимся на прецизионном Rigol DM3068.

Настольный мультиметр Rigol DM3068 заказать в магазине Суперайс

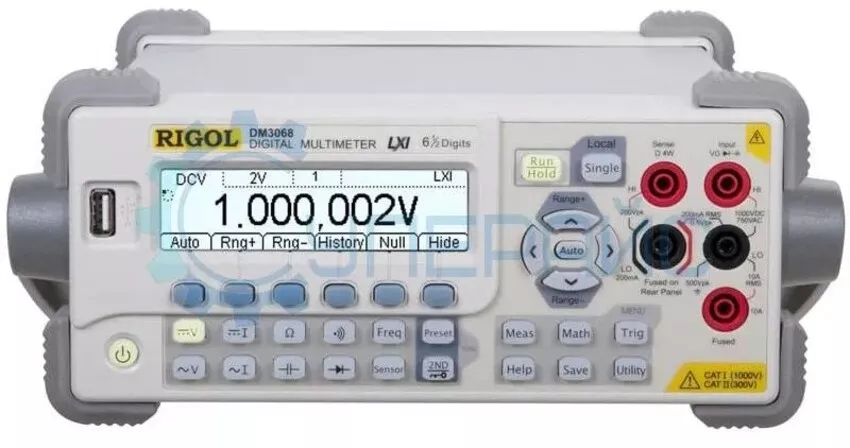

Профессиональный мультиметр DM3068

Особенности аппарата:

  • Формы отображения итогов проверок: прямое считывание, диаграмма трендов, гистограмма.
  • Поддерживаемые математические операции: вычисление относительного уровня величин, AVG, TRUE RMS, стандартного отклонения.
  • Особенности встроенной памяти: позволяет хранить данные о 10 группах настроек, 10 результатах тестов, 5 установках параметров сенсора.
  • Интерфейсы связи с другими изделиями: RS-232, USB, USB-host, LAN и GBIP.

Эта техника отличается:

  • самым широким спектром исследуемых ёмкостей;
  • минимальной погрешностью при испытаниях постоянного тока, периода колебаний и сопротивлений;
  • гарантией производителя в 3 года.

Краткие электрические характеристики:

  • пределы измеряемых постоянных (переменных) напряжений: 0.0001–1000 (0.001–750) В;
  • погрешность измерения постоянных (переменных) напряжений ±0.0035 (˃0.06)%;
  • диапазон измеряемых постоянных (переменных) токов: 200х10–6–10 (0.02–10) А;
  • погрешность тестирования постоянных (переменных) токов ˃±0.05 (˃±0.1) %;
  • пределы измерения сопротивлений 200–100х106 Ом;
  • погрешность оценки сопротивлений ˃±0.01%;
  • пределы измерения ёмкостей 20х10–9–110х10–3 Ф;
  • погрешность диагностики ёмкостей ˃±3%;
  • рабочий диапазон 3–1х106 Гц;
  • погрешность измерения частот ˃±0.007%.

Габариты 107х231.6х290.5 мм, вес 3.2 кг.

DM3068 включён в ГРСИ и лидирует по продажам среди устройств этого класса.

Портативные мультиметры

Такие средства очень востребованы специалистами, чья деятельность связана с выездными мероприятиями на объектах и сооружениях связи.

Количество предложений изделий этого сегмента от разных производителей впечатляет, а разброс цен достигает 20 раз, но в том перечне нет ни одного устройства, включённого в ГРСИ.

В качестве примера возьмём прецизионный цифровой UNI-T UT71B.

Карманный мультиметр UNI-T UT71B заказать в магазине Суперайс

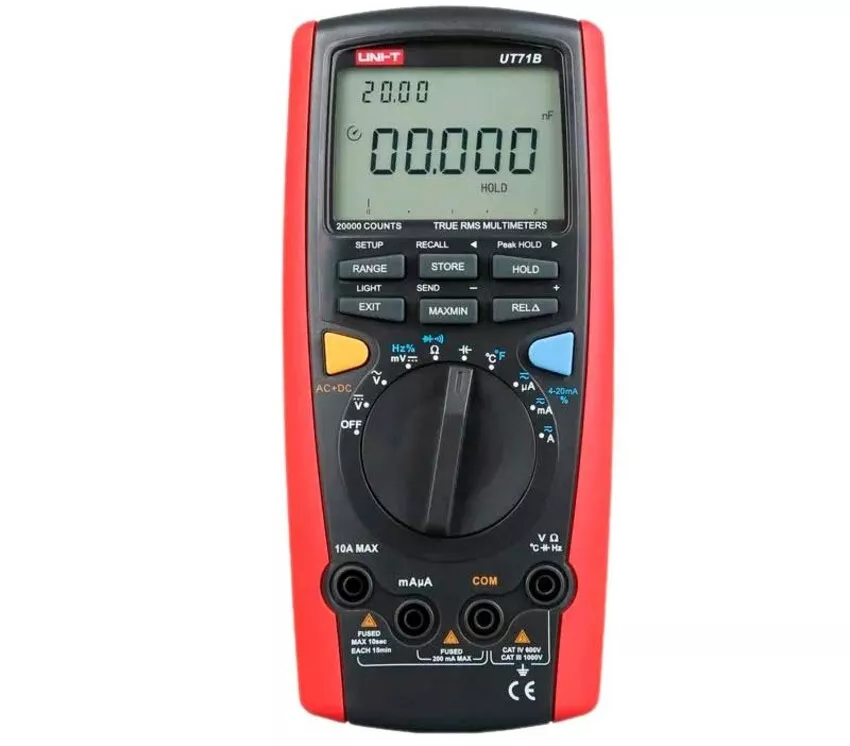

Фото передней панели мультиметра UNI-T UT71B

Набор функционала стандартный: диагностика напряжений, токов, сопротивлений, ёмкостей, периода следования и скважности импульсов, а также температуры. Обеспечивается оценка состояния диодов на предмет исправности. Основные характеристики:

  • пределы тестируемых постоянных (переменных) напряжений: 0.002–1000 (0.02–1000) В;
  • погрешность измерения постоянных (переменных) напряжений ±0.5 (˃0.6)%;
  • пределы измеряемых постоянных (переменных) токов: 2х10–6–10 (0.008–10) А;
  • погрешность оценки постоянных (переменных) токов ˃±0.15 (˃±0.8) %;
  • пределы оценки сопротивлений 200–20х106 Ом;
  • погрешность тестирования сопротивлений ˃±0.4%;
  • пределы оценки ёмкостей 20х10–9–20х10–3 Ф;
  • погрешность измерения ёмкостей ˃±1.2%;
  • рабочий диапазон 2–200х106 Гц;
  • погрешность диагностирования частот ˃±0.01%;
  • границы измеряемых температур от -40 до +1000 0С с погрешностью ˃±1%;
  • встроенный дисплей с подсветкой имеет два уровня яркости и разрядность 41/2.

Реализованы автоматический или ручной выбор пределов, запоминание результатов тестов в 100 ячейках памяти, отображение истинных среднеквадратичных и относительных величин, защита от перегрузок до 10А.

Питание: съёмная батарея 9В (NEDA 1604, 6F22, 006P).

Габариты прибора 200х93х40 мм, вес 0.384 кг.

Сопоставление технических характеристик настольного и портативного мультиметров показывает, что последний обеспечивает худшие значения точности при тестировании постоянных (переменных) токов и сопротивлений. Вместе с тем прецизионный UNI-T UT71B поддерживает большую точность, когда оцениваются ёмкость и частота.

Спектроанализаторы

Измерители спектра делятся на две группы: скалярные и векторные.

Первые строятся по принципу последовательного обзора спектра и поэтому называются сканирующими. Они были созданы на раннем этапе развития радиотехники. Основное достоинство таких изделий — широкий диапазон сканирования от единиц кГц до десятков ГГц.

Вторые одномоментно анализируют процессы в широком спектре. Эти устройства были разработаны в наши дни. Их главный плюс — мгновенный обзор всего спектра в реальном времени. При этом ширина тестируемого спектра невелика и составляет десятки МГц.

Скалярные анализаторы применяются для решения следующих задач:

  • исследования спектров периодических радиосигналов и качества модуляции;
  • настройки приёмо-передающих и генераторных блоков;
  • изучения переходных процессов в электронных устройствах:
  • анализа загруженности спектра;
  • регулировки элементов антенно-фидерного тракта;
  • оценки характеристик АЧХ четырёхполюсников (опционально при наличии трекинг-генератора).

Ещё есть следящий генератор-источник с отдельным выходом. Настройка спектрометра и частота генерации изменяется синхронно. Такой принцип лежит в основе построения характериографов.

Скалярные устройства позволяют контролировать 2 величины: амплитуду и частоту.

Измерители спектра в реальном времени обеспечивают:

  • изучение скачкообразных динамически изменяющихся процессов, в том числе и с программной перестройкой рабочей частоты (ППРЧ);
  • регистрацию фактов пакетной передачи данных;
  • настройку современных устройств мобильной связи стандартов 1xEV-DO, GSM, CDMA, 802.11, Bluetooth и др.;
  • изучение различных способов цифровой модуляции;
  • представление результатов тестов в форме обычных спектрограмм, глазковых диаграмм, диаграмм созвездий и кодограмм.

В отличие от скалярных, векторные системы функционируют в трёхмерном сигнальном пространстве, поскольку помимо амплитуды и частоты, тестируют фазу колебания.

На примере двух моделей спектрометров вкратце рассмотрим их технические характеристики.

Скалярный анализатор спектра RIGOL DSA832E построен по классической сканирующей схеме.

Анализатор спектра RIGOL DSA832E заказать в магазине Суперайс

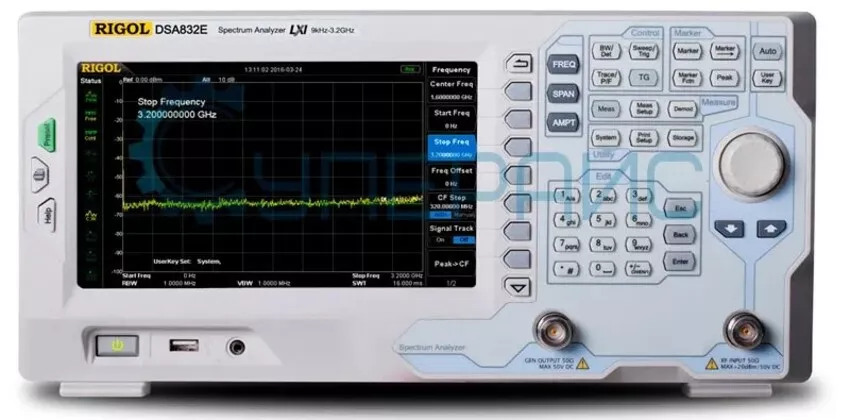

Спектроанализатор DSA832E

Основные характеристики:

  • полоса обзора от 9кГц до 3.2 ГГЦ;
  • время обзора от 20 мкс до 3200с;
  • полоса пропускания 10 Гц–10 МГц;
  • уровень шумов менее минус 140 дБм;
  • динамический диапазон по входу 200дБ.

Габариты 362х179х128 мм, вес 4.5 кг.

Векторный спектрометр RSA5065-TG — это отличный многофункциональный инструмент для исследований. Устройство поддерживает следующие режимы:

  • GPSA (General-Purpose Spectrum Analyzer — анализатор спектра общего назначения).
  • RTSA (Real Time Spectrum Analyzer — анализатор спектра реального времени).
  • VSA (Vector signal analyzer — векторный анализатор сигналов).
  • EMI (Electromagnetic Interference — сканер электромагнитных помех).
  • TG (Tracing Generator — следящий генератор).

В режиме GPSA обеспечиваются функции классического сканирующего спектрографа. При использовании RTSA поддерживаются все тесты в реальном времени, перечисленные выше.

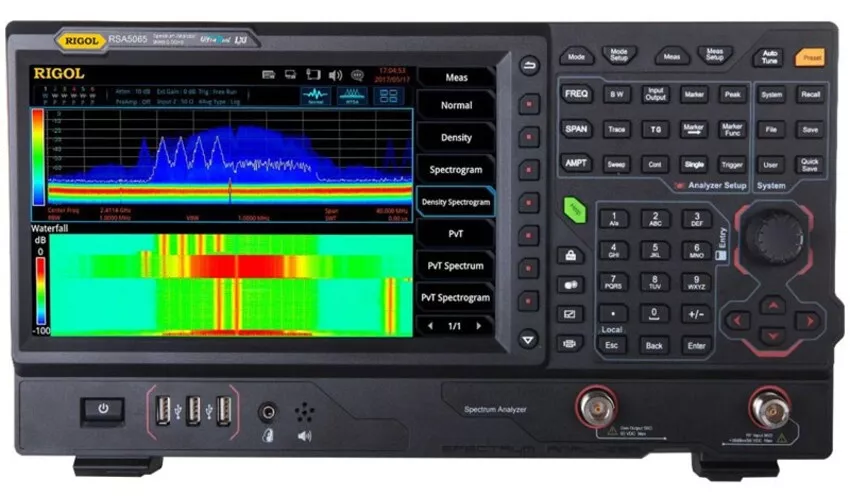

Анализатор векторный RIGOL RSA5065-TG заказать в магазине Суперайс
Вид передней панели векторного анализатора RSA5065-TG

Основные характеристики:

  • рабочий диапазон (полоса обзора в GPSA) от 9кГц до 6.5 ГГЦ;
  • полоса обзора в реальном времени 25 МГц;
  • уровень шумов менее минус 117 дБм;
  • минимальное время захвата 188 мкс;
  • динамический диапазон по входу 200дБн.

Габариты прибора 410х224х135 мм, вес 4.95 кг.

Устройства DSA832E и RSA5065-TG включены в ГРСИ.

Существуют модели векторных измерителей, в которых дополнительно реализованы возможности анализатора параметров цепей.

Таким образом, обе рассмотренные группы устройств не заменяют, а дополняют друг друга. Их комбинированное применение расширяет возможности инженера в области анализа процессов в электрических цепях.

Частотомеры

Относительная нестабильность — важнейшая характеристика синтезаторов современных радиосредств. Чем она меньше, тем лучше. Для радиооборудования СВЧ-диапазона эта величина находится в пределах 10–9. Измерение таких малых значений возможно с помощью многоразрядных измерителей. Это сложные, громоздкие и дорогие узкоспециальные аппараты.

Как самостоятельный блок, в лаборатории радиоспециалиста такой измеритель необязателен. Функции частотомеров заложены в профессиональные анализаторы спектра, осциллографы и ВЧ генераторы, которые обычно есть в распоряжении исследователя.

Для целей сервисного обслуживания достаточно установить факт излучения передающего устройства в заданном диапазоне. Это можно сделать с помощью анализатора спектра или портативного частотомера.

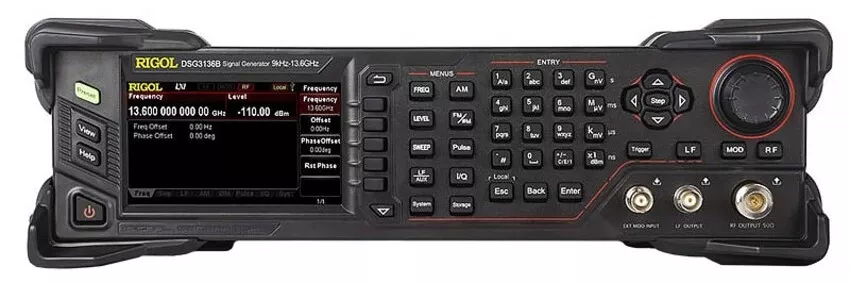

Генераторы

Без этих устройств невозможна настройка и измерение характеристик ВЧ трактов радиоприёмников. Генераторы сигналов для радиоинженера можно разделить на две группы: ВЧ аппараты и источники колебаний произвольной формы.

Первые служат для имитации слабого сигнала передатчика на рабочей волне приёмника. Таких инструментов в лаборатории проектировщика должно быть как минимум 2. Это необходимо для оценки избирательности тестируемых приёмников в ситуации, максимально приближённой к той, которая имеет место в эфире.

Вторые используются для формирования модулированного радиосигнала с требуемым типом модуляции на относительно низкой частоте (например, на промежуточной). С их помощью оценивается качество принятого сообщения на выходе приёмника после его обработки в тракте промежуточного усиления и демодуляторе.

К генераторам предъявляются следующие главные требования:

  • формирование выходных колебаний в заданном диапазоне;
  • обеспечение максимальной стабильности функционирования;
  • поддержка необходимых форм модуляции;
  • максимально возможная спектральная чистота.

Ниже на примере двух образцов приводится их краткая характеристика.

Настольный генератор сигналов RIGOL DSG3136B заказать в магазине Суперайс
Внешний вид ВЧ-генератора DSG3136B

Диапазон от 9 кГц до 13.6 ГГц с разрешением в 0.01 Гц. Амплитуда выхода регулируется ступенями с шагом 0.01 дБ до максимального уровня +13 дБм. Относительная нестабильность 10–8. Поддерживается модуляция AM, FM, QM и импульсные её разновидности. Уровень паразитных колебаний: -58 дБн.

Имеется сенсорный TFT ЖК-экран, 480х272. Габариты 364х112х420 мм, вес 7.61 кг.

Настольный генератор сигналов RIGOL DG4062 заказать в магазине Суперайс

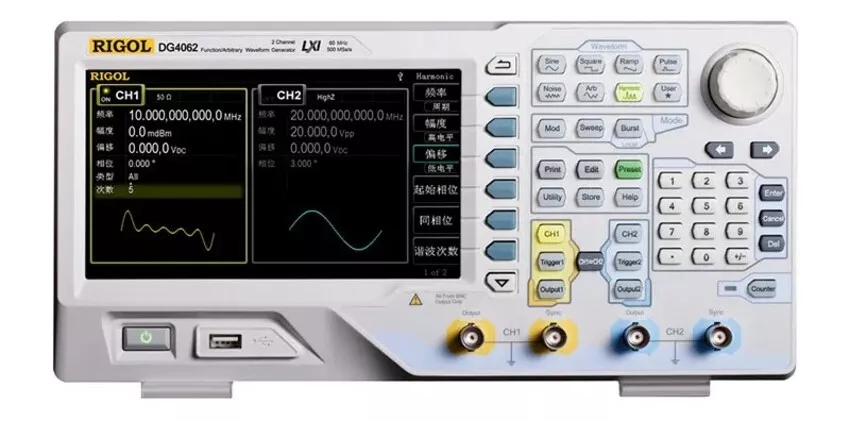

Источник тестовых последовательностей DG4062

Диапазон от 1 Гц до 60 МГц. Амплитуда выхода от 1 мВ до 10В регулируется с точностью до 1% +2мВ. Поддерживаются следующие формы модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM. Величина паразитных составляющих не более минус 40 дБ.

Имеется дисплей TFT LCD, 800х480 с диагональю 17.8 см. Габариты аппарата 313х160,7х116,7 мм. Вес 3.2 кг.

Изделие включено в ГРСИ.

Лабораторные источники питания

Они представляют необходимую часть оснащения любого рабочего места инженера, имеющего дело с аппаратурой, питание которой осуществляется от источников постоянного тока. Стандартные значения питающих напряжений обычно составляют 3, 5, 9, 12, 24, 36, 48 и 60 В. Встречаются и другие величины, поэтому главное требование к рассматриваемым устройствам — возможность плавной регулировки выхода в широком диапазоне.

Есть и другие принципиальные требования:

  • наличие быстродействующей электронной защиты от перегрузок по току и индикации её срабатывания;
  • плавная регулировка порога срабатывания защиты;
  • обеспечение минимальной нестабильности выходного напряжения при изменениях тока нагрузки;
  • контроль величин выходного напряжения и тока с помощью встроенных средств;
  • минимальный уровень пульсаций и радиопомех на выходе.

По принципу действия рассматриваемые изделия делятся на линейные и импульсные.

Во-первых, понижение питающего напряжения 220В до необходимой величины достигается за счёт трансформатора. В дальнейшем оно выпрямляется, стабилизируется и подаётся потребителю. При этом каких-либо преобразований (кроме выпрямления тока) не происходит.

Во-вторых, тот же эффект получают путём подключения и последующего отключения нагрузки от выпрямленного напряжения питающей сети на короткое время. Стабилизация происходит путём управления этим временем.

Коммутация выполняется мощными ключевыми транзисторами. При этом происходит преобразование спектра исходного синусоидального колебания в последовательность импульсов с переменной длительностью и скважностью.

Это приводит к созданию импульсных коммутационных радиопомех в широком диапазоне. Полностью устранить их в ближней зоне сложно, поэтому радиоинженеры, испытывающие высокочувствительные схемы, такие блоки, как правило, не используют. Для питания любых других аппаратов создаваемые помехи не критичны.

Разработчикам и ремонтникам будет полезен трёхканальный линейный программируемый DP831. Особенность блока — очень малый уровень пульсаций и шумов, что чрезвычайно важно для питания высокочувствительных устройств.

Лабораторный блок питания RIGOL DP831 заказать в магазине Суперайс

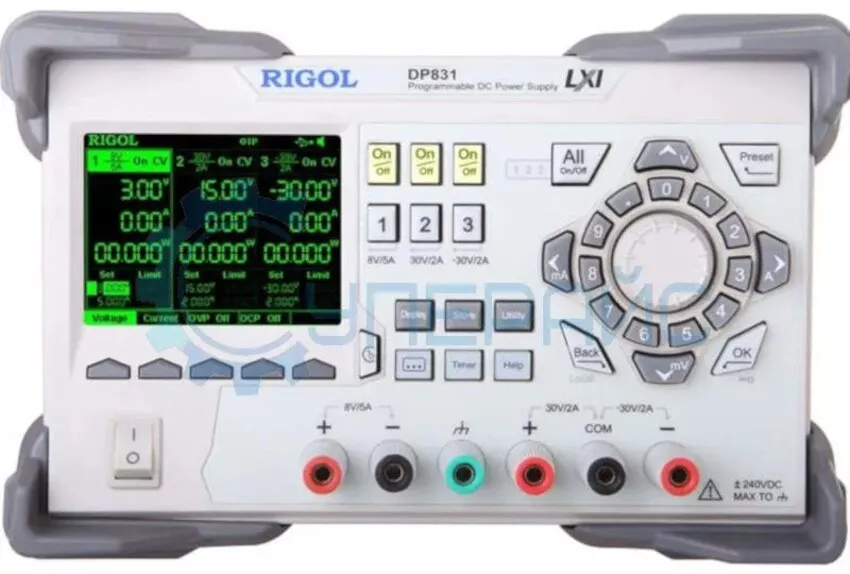

Передняя панель DP831

Выходные параметры каналов сведены в таблицу.

Характеристика Канал 1 Канал 2 Канал 3
Пределы регулировки выходного напряжения, В 0–8 0–30 0–30
Выходной ток, А 0–5 0–2 0–2
Пульсации и шум, мкВ <350

Первый канал гальванически не связан с двумя другими. Каналы 2 и 3 соединены с общим проводом и выдают разнополярное питание относительно него, что очень удобно для моделирования схем на операционных усилителях. Выходы всех каналов изолированы от корпуса.

Во внутренней памяти на 10 ячеек запоминаются заданные значения.

В аппарате обеспечена защита от перегрузки по любому из выходов и перегрева. Имеются интерфейсы связи USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O, GPIB. Предусмотрено дистанционное управление и вывод параметров на многофункциональный дисплей.

Габариты прибора 239х157х418 мм, вес 9.75 кг.

Изделие включено в ГРСИ.

Для менее критичных применений к качеству питания при большой потребляемой мощности (что характерно для передатчиков) незаменим одноканальный импульсный программируемый Korad KWR103 с пределами регулировки от 0 до 60В и тока до 15А.

Лабораторный блок питания Korad KWR103 заказать в магазине Суперайс

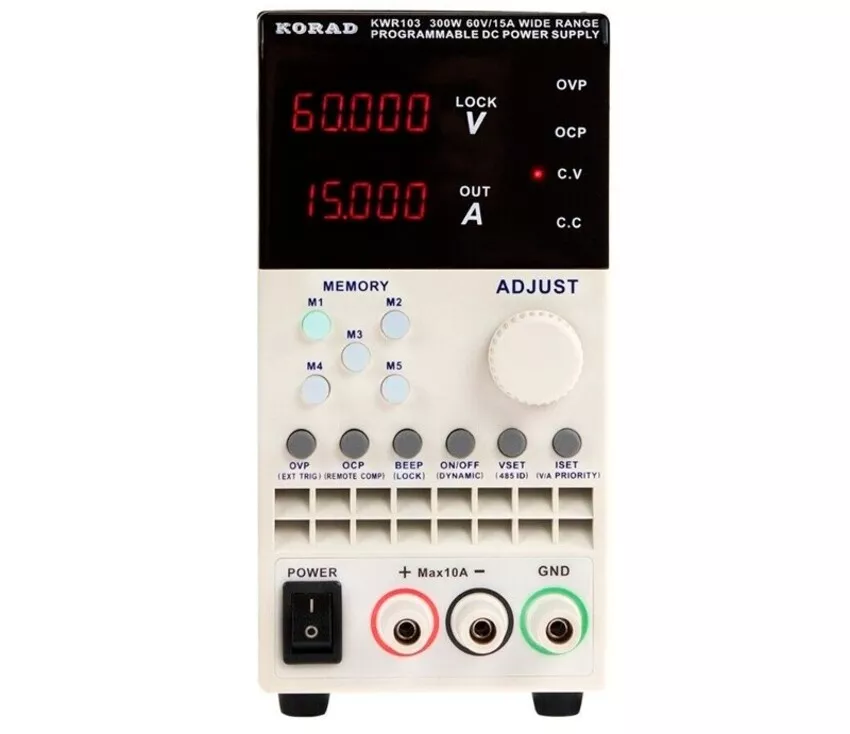

Внешний вид передней панели Korad KWR103

Уровень шума и пульсаций в нагрузке при токе 10А составляют около 1 мВ.

Сравним эту величину с аналогичным значением для рассмотренного выше линейного источника DP831. Трёхкратная разница иллюстрирует преимущество линейного источника перед импульсным в части уровня шумов и радиопомех.

Настройки аппарата сохраняются в 5 ячейках памяти.

Предусмотрена защита от перенапряжения, перегрузки по току и перегрева. Имеются интерфейсы связи RS-232, USB, LAN. Предусмотрен вывод информации на 5-разрядный LCD дисплей.

Габариты прибора 290х175х87 мм, вес 2.25 кг.

Кроме рассмотренных источников, в арсенале инженера-исследователя желателен лабораторный автотрансформатор (ЛАТР), с помощью которого оценивают поведение тестируемой аппаратуры при изменениях характеристик питающей сети. Прибор включается между сетью и потребителем. С его помощью моделируют изменения питания относительно номинала 220В и контролируют реакцию объекта испытаний на такие воздействия.

Паяльное оборудование

Специализированные инструменты для радиоинженеров не выпускаются. Для ремонта узлов и блоков радиоаппаратуры специалисту достаточно существующей оснастки рабочих мест монтажников для пайки элементов поверхностного монтажа. Перечень необходимого паяльного оборудования для электроники включает:

  • малогабаритный паяльник с регулировкой температуры;
  • термопинцет;
  • паяльную станцию с термофеном.

Для распайки ВЧ кабелей не обойтись без паяльника мощностью 100–200Вт с регулятором температуры.

Инструменты для монтажа и демонтажа

Монтаж электронных компонентов SMD — дело тонкое и кропотливое, требующее аккуратности и соответствующих аксессуаров. При этом наиболее востребованы:

  • микроскоп;
  • очки с подсветкой;
  • вакуумный пинцет;
  • отсос для припоя.

При разделке коаксиальных кабелей и сборке ВЧ разъёмов дополнительно понадобится минимум слесарных инструментов: набор рожковых гаечных ключей, малый разводной ключ, тиски, напильник, набор надфилей.

С обзором лучших моделей инструментов для профессионалов можно ознакомиться здесь.

Каждый профессионал имеет собственные предпочтения в организации своего рабочего места, в основе которых образование, опыт, советы более опытных коллег и даже привычки, поэтому понятие лучшего оборудования для радиоинженера очень индивидуально.

Выбирая измерительные средства, целесообразно сосредоточиться на прецизионных изделиях, включённых в ГРСИ. Такой подход гарантирует качество метрологического обеспечения и не вызовет вопросов у дотошного заказчика.

Выбор оборудования для радиоинженера диктуется как техническими, так и экономическими соображениями.

Перечень прецизионной и многофункциональной техники невелик, а её цена достаточно высока, то комплектация сертифицированного рабочего места будет непростой и недешёвой задачей.

Не имеет смысла гнаться за портативностью аппаратуры — это не самоцель. Конечно, удобно иметь измерительную лабораторию на ладони, но плата за такое удобство — скромные метрологические качества прибора и невозможность получения данных о нескольких контролируемых величинах одновременно.

Специфический инструментарий необходим специалистам, занимающимся проводной, оптической связью, эфирным и кабельным телевидением и радиовещанием, но это предмет отдельного рассмотрения.


Количество показов: 454
13.09.2024
Понравилась статья? Поделитесь ей в ваших социальных сетях:

Возврат к списку
