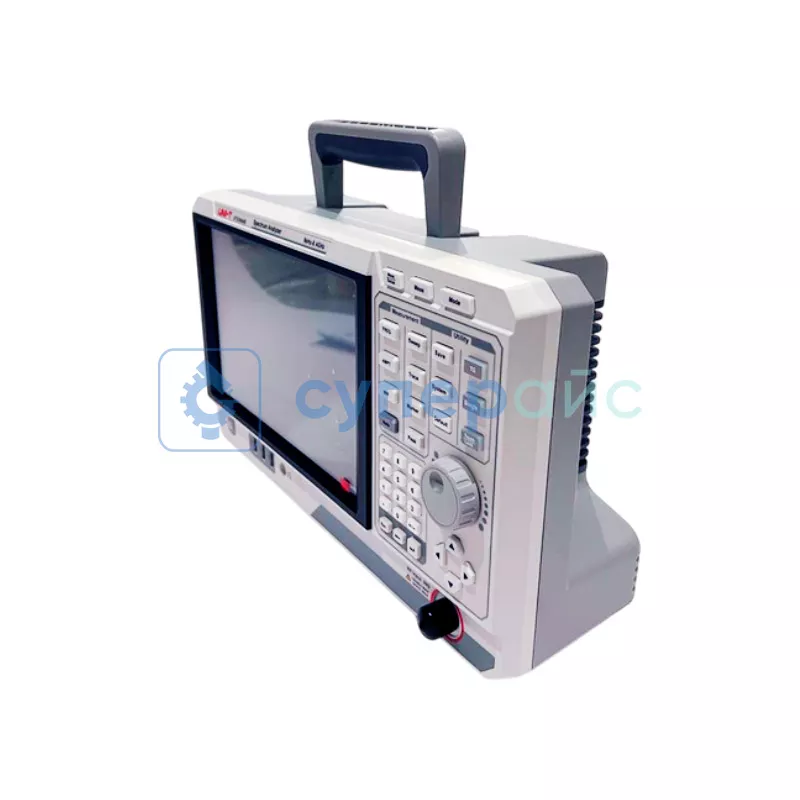

Анализатор спектра UNI-T UTS3084B
786 079 ₽
786 079 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
21370
Модель (серия)
UTS3084B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTS3084B
Артикул (код товара)
21370
Модель (серия)
UTS3084B
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
12
Диапазон полосы пропускания
Средний уровень шума
161 дБм
Тип спектроанализатора
Цифровой
Принцип действия
Мин. частота
9 кГц
Макс. частота
8,4 ГГц
Вес (кг)
4,55
Сложность
2
Встроенный дисплей
ИПД (Interfaces / Inputs and Outputs)
USB
HDMI
TTL
HDMI
TTL
Вид исполнения
Настольное
Показать больше
Показать меньше
Описание UNI-T UTS3084B
Технические характеристики UNI-T UTS3084B
| Частотный диапазон | 9 кГц - 8,4 ГГц |
| Разрешение | 1 Гц |
| Внутренняя опорная частота 10 МГц | |
| Заданная частота | 10 МГц |
| Точность | ± [(время с момента последней регулировки x скорость старения) + температурная стабильность + точность калибровки] |
| Точность начальной калибровки | < 1 ppm |
| Температурная стабильность | от 5 до + 45℃, |
| Скорость износа | 0,5 ppm / год, 3 ppm / 20 лет |
| Точность считывания частоты (начало, стоп, центр, маркер) | |
| Разрешение маркера | промежуток / (точка развертки-1) |
| Точность маркера | ± (частота маркера x точность опорной частоты + 1 % x интервал + 10 % x RBW + разрешение маркера） |
| Режим маркера | нормальный, дельта, зафиксированный |
| Функции маркера | шум, мощность группы, плотность полосы, Н дБ, счетчик |
| Разрешение счетчика | 1 Гц |
| Точность частотомера | ± [частота маркера x точность опорной частоты + разрешение счетчика] |
| Диапазон частот (FFT и режим развертки) | |
| Диапазон развертки | 0 Гц, от 100 Гц до 8,4 ГГц |
| Точность развертки |
ST: ± [0,25%*диапазон+диапазон/ (точки-1)]; FFT: ± [0,10%*диапазон+диапазон/ (точки-1)]; |
| Время развертки и запуск | |
| Время развертки |
от 1 мс до 4000 с; от 1 мкс до 4000 с |
| Правило типа развертки | точность, нормальный |
| Режим развертки | ST, FFT |
| Правила развертки | одиночный, непрервный |
| Тип триггера | свободный, внешний, видео |
| Внешний триггерный вход | TTL, рост / падение |
| Полоса разрешения (RBW) | |
| Диапазон (полоса пропускания – 3 дБ) | от 1 Гц до 3 МГц,1 - 3 - 10 шагов |
| Селективность (– 60 дБ / – 3 дБ) | - 60 дБ: - 3 дБ |
| Точность полосы пропускания (– 3 дБ) | < 5 % (номинальный) |
| Пропускная способность видео (VBW) | |
| Диапазон | от 1 Гц до 3 МГц,1 - 3 - 10 шагов |
| Точность пропускной способности видео | < 5 % |
| Диапазон амплитуд | |
| Диапазон | от 10 МГц до максимальной частоты |
| Референтный уровень | от 100 дБм до + 30 дБм, шаг 1 дБ |
| Предусилитель | 20 дБ, номинальный, от 9 кГц до 8,4 ГГц |
| Диапазон входного аттенюатора | 0 - 51 дБ, шаг 1 дБ |
| Максимальный безопасный входной уровень | |
| Напряжение постоянного тока | максимальный |
| Максимальная мощность непрерывного радиочастотного сигнала | 3 минуты, входное затухание >20 дБ |
| Диапазон отображения | |
| Логарифмический масштаб | от 1 дБ до 200 дБ |
| Линейный масштаб | от 0 до опорного уровня |
| Единицы масштаба | дБм, дБмВ, дБмкВ, В, Вт |
| Диапазон точек развертки (трассировки) | 40001 |
| Количество трасс | 6 |
| Детектор | образец, пик, отрицательный, нормальный, средний |
| Частотная характеристика при температуре 20℃ - 30℃, относительной влажности 30% -70%, входное затухание 20 дБ, относительно 50 МГц | |
| Предусилитель выключен |
от 9 кГц до 3,6 ГГц: ± 0,6 дБ; ± 0,3 дБ (типичное значение); от 3,6 ГГц до 8,4 ГГц: ± 0,8 дБ; ± 0,6 дБ (типичное значение) |
| Предусилитель включен |
от 100 кГц до 3,6 ГГц: ± 1,0 дБ; ± 0,8 дБ (типичное значение); от 3,6 ГГц до 8,4 ГГц: ± 1,2 дБ; ± 1,0 дБ (типичное значение) |
| Разница и точность | |
| Точность переключения полосы пропускания разрешения | относительно логарифмического разрешения по полосе пропускания 10 кГц ± 0,2 дБ, линейного разрешения ± 0,01 (номинальное значение) |
| Точность переключения входного затухания |
20 - 30 ℃, fc = 50 МГц, предусилитель выключен, относительное затухание 20 дБ, входное затухание 1–51 дБ; ± 0,5 дБ |
| Абсолютная точность амплитуды |
20 - 30 ℃, fc = 50 МГц, RBW = 1 кГц, VBW = 1 кГц, пиковые детекторы, входное затухание 20 дБ; ± 0,4 дБ, уровень входного сигнала – 20 дБм, предусилитель выключен; ± 0,5 дБ, уровень входного сигнала – 40 дБм, предусилитель включен |
| Общая точность абсолютной амплитуды |
20 - 30 ℃, Fc > 100 кГц, уровень входного сигнала - 50 дБм - 0 дБм, Полоса разрешения = 1 кГц, полоса пропускания = 1 кГц, пиковые детекторы, входное затухание 20 дБ, предусилитель выключен, точность 95 %; ± (0,4 дБ + частотная характеристика) |
| Коэффициент стоячей волны входного напряжения (КСВН) | < 1,8 (номинальное значение) |
| Средний уровень шума | |
| Предусилитель выключен |
100 кГц - 500 кГц: - 108 дБм (номинальное значение) 500 кГц - 1 МГц: 114 дБм, -118 дБм (типичное значение) 1 МГц - 10 МГц: -124 дБм, -128 дБм (типичное значение) 10 МГц - 200 МГц: -144 дБм, -148 дБм (типичное значение) 200 МГц - 1,5 ГГц: 143 дБм, -147 дБм (типичное значение) 1,5 - 3,2 ГГц: -142 дБм, -144 дБм (типичное значение) 3,2 ГГц - 4,5 ГГц: - 139 дБм, -142 дБм (типичное значение) 4,5 ГГц - 6,2 ГГц: -134 дБм, -138 дБм (типичное значение) 6,5 ГГц - 7,5 ГГц: - 138 дБм, -143 дБм (типичное значение) 7,5 ГГц - 8,4 ГГц: - 139 дБм, -141 дБм (типичное значение) |
| Предусилитель включен |
100 кГц - 500 кГц: -130 дБм (номинальное значение) 500 кГц - 1 МГц: -135 дБм, -140 дБм (типичное значение) 1 МГц - 10 МГц: -146 дБм, -152 дБм (типичное значение) 10 МГц - 200 МГц: -162 дБм, -165 дБм (типичное значение) 200 МГц - 1,5 ГГц: -162 дБм, -164 дБм (типичное значение) 1,5 - 3,2 ГГц: -160 дБм, -162 дБм (типичное значение) 3,2 ГГц - 4,5 ГГц: -157 дБм, -160 дБм (типичное значение) 4,5 - 6,2 ГГц: - 153 дБм, -156 дБм (типичное значение) 6,2 ГГц - 7,5 ГГц: - 155 дБм, -157 дБм (типичное значение) 7,5 ГГц - 8,4 ГГц: - 154 дБм, -156 дБм (типичное значение) |
| Фазовый шум | |
| Смещение | 1 МГц: ＜- 110 дБн / Гц (индекс)＜- 112 дБн / Гц (типичное значение) |
| Общие характеристики | |
| Дисплей | сенсорный ЖК-экран |
| Диагональ дисплея | 10,1 дюйма |
| Разрешение дисплея | 1280 х 800 |
| Интерфейс дисплея | HDMI 1.4 |
| Интерфейс источника трассировки на передней панели | Type-N, розетка, 50 Ом |
| Интерфейс внешнего триггера | TTL, BNC female |
| Интерфейс | USB 2.0, USB 3.0, |
| Интерфейс локальной сети | LAN(VXI11), 10 / 100 / 1000 Base, RJ-45 |
| Рабочая температура | 0 - +40 ℃ |
| Температура хранения | -20 - +70 ℃ |
| Охлаждение | воздушное |
| Габариты | 378 х 218 х 120 мм |
| Вес | 4,55 кг |

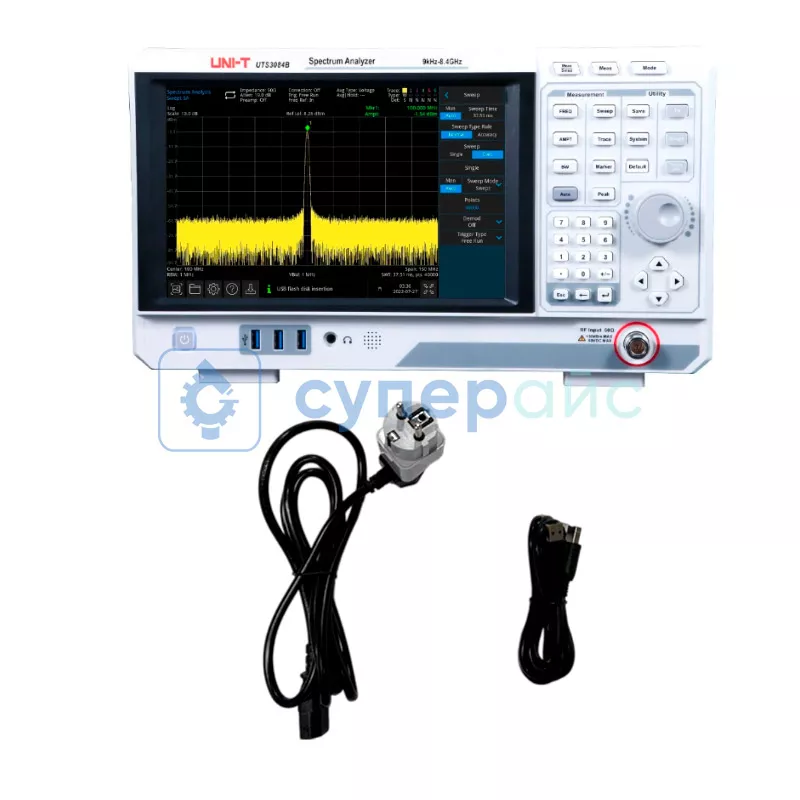

| Комплектация | анализатор спектра UNI-T UTS3084B – 1 шт |
Обзорная таблица анализаторов спектра UNI-T
| Характеристики | UTS3036B | UTS3021B | UTS3084T | UTS3084B |
| Следящий генератор | Нет | Нет | Да | Нет |
| Разрешение: | 1 Гц | |||
| Средний уровень шума | 161 дБм | |||
| Минимальная частота | 9 кГц | |||
| Максимальная частота | 3,6 ГГц | 2,1 ГГц | 8,4 ГГц | 8,4 ГГц |
| Диапазон полосы пропускания | 1 Гц - 3 МГц | |||
| Тип спектроанализатора | Цифровой | |||
| Принцип действия | Параллельный (многоканальный) | |||
| Встроенный дисплей | Да | |||
| Вид исполнения | Настольное | |||
| Интерфейс передачи данных | USB/ HDMI/ TTL | |||

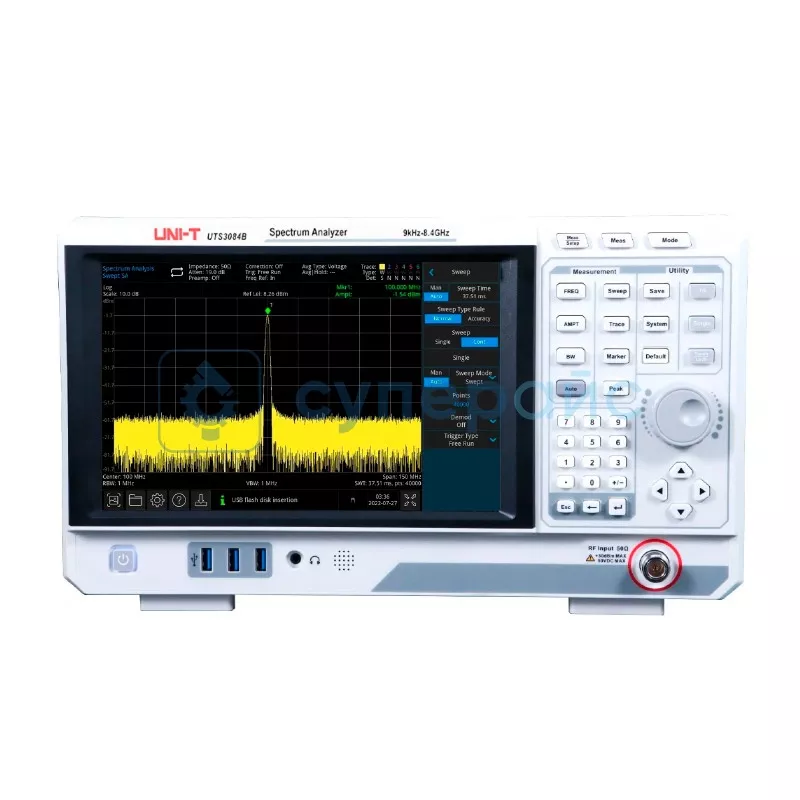

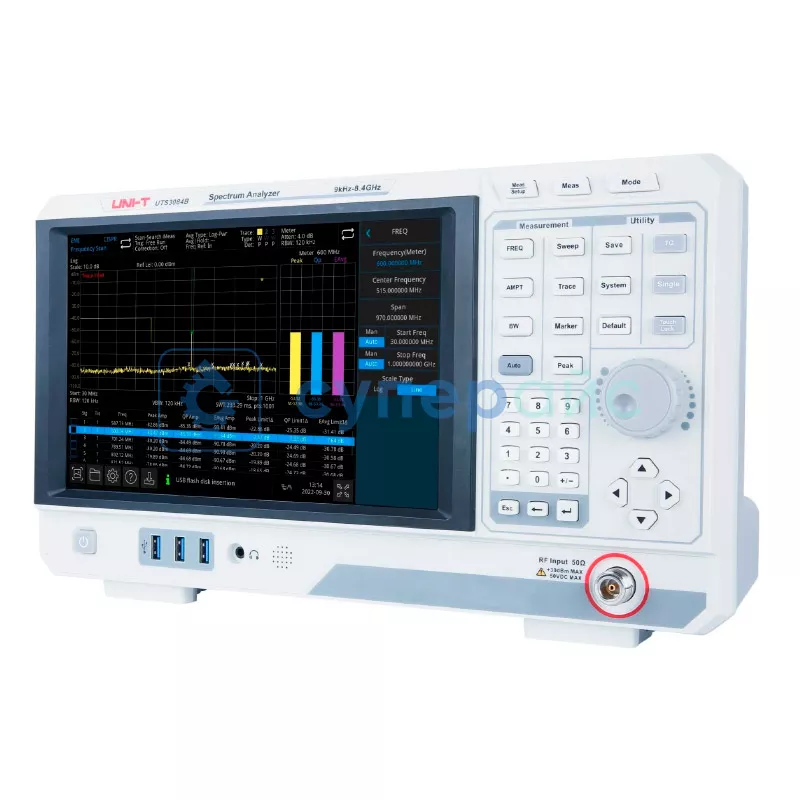

Цифровой анализатор спектра UNI-T UTS3084B
UNI-T UTS3084B - это анализатор спектра сигналов для измерения электромагнитных колебаний. Прибор поможет инженерам анализировать частотные характеристики различных сигналов. Ниже даём ответы на некоторые вопросы об этой модели.
Какой частотный диапазон покрывает прибор?
Диапазон частот составляет 9 кГц - 8,4 ГГц. Такой частотный охват даёт возможность работать с радиочастотными сигналами и микроволновыми системами связи. Аппарат подойдёт для тестирования беспроводного оборудования, антенн, генераторов сигналов.
Насколько точно модель различает близкие частоты?
Разрешение прибора составляет 1 Гц. Высокая детализация помогает выделить сигналы, расположенные очень близко по частоте. Инженеры смогут анализировать помехи, гармоники, побочные излучения.
Какую чувствительность имеет этот спектроанализатор частот?
Средний уровень шума составляет до -161 дБм. Низкий собственный шум обуславливает способность регистрировать слабые сигналы. Аппарат будет полезен при измерении маломощных передатчиков.
Насколько стабильны показания?
Точность складывается из нескольких факторов: времени после регулировки, температурной стабильности, точности калибровки. Стабильность измерений важна для повторяемости результатов и сравнения данных.
В каких областях применяют такое оборудование?
Спектроанализаторы используют при работе с телекоммуникациями для настройки базовых станций, тестирования мобильных сетей. В радиоэлектронике эти приборы помогают разрабатывать передающую аппаратуру, фильтры, усилители. Такая аппаратура подходит для поверки радиочастотных генераторов, сертификации электронных устройств, измерения побочных излучений.
Документация и ПО UNI-T UTS3084B
Название
Язык
Версия
Размер и тип
Руководство пользователя спектроанализаторов UNI-T серии UTS3000B
Язык:
Английский
Размер и тип:
1,85 МБ,
pdf
Отзывы UNI-T UTS3084B
SUPEREYES.RU
14.04.2025 10:54:04
Анализатор спектра UNI-T UTS3084B
Цифровой анализатор UNI-T UTS3084B
Диапазон частот: 9 кГц - 8,4 ГГц
Разрешение: 1 Гц
Средний уровень шума: до 161 дБм
Ланьков Сергей В.
14.04.2025 10:54:04
Действительно серьезный, так сказать, вариант анализатора спектра. Отличная чувствительность, интерфейс расширенный, диапазон до 8 ГГц. Закупили в лабораторию и пользуемся больше года.
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
SUPEREYES.RU
15.04.2025 05:18:09
Ланьков Сергей В.
Действительно серьезный, так сказать, вариант анализатора спектра. Отличная чувствительность, интерфейс расширенный, диапазон до 8 ГГц. Закупили в лабораторию и пользуемся больше года.
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
Действительно серьезный, так сказать, вариант анализатора спектра. Отличная чувствительность, интерфейс расширенный, диапазон до 8 ГГц. Закупили в лабораторию и пользуемся больше года.
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
Здравствуйте, Сергей!
Спасибо за ваш отзыв! Рады, что анализатор спектра оправдал ваши ожидания и продолжает успешно работать в лаборатории. Мы всегда стараемся предложить качественное оборудование с хорошими характеристиками и обеспечиваем оперативную доставку и поддержку.
Надеемся на дальнейшее сотрудничество и будем рады видеть вас снова в нашем интернет-магазине supereyes.ru!
С уважением, Администрация интернет-магазина Суперайс.
SUPEREYES.RU
14.04.2025 10:54:04
Анализатор спектра UNI-T UTS3084B
Цифровой анализатор UNI-T UTS3084B
Диапазон частот: 9 кГц - 8,4 ГГц
Разрешение: 1 Гц
Средний уровень шума: до 161 дБм
Ланьков Сергей В.
14.04.2025 10:54:04
Действительно серьезный, так сказать, вариант анализатора спектра. Отличная чувствительность, интерфейс расширенный, диапазон до 8 ГГц. Закупили в лабораторию и пользуемся больше года.
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
SUPEREYES.RU
15.04.2025 05:18:09
Ланьков Сергей В.
Действительно серьезный, так сказать, вариант анализатора спектра. Отличная чувствительность, интерфейс расширенный, диапазон до 8 ГГц. Закупили в лабораторию и пользуемся больше года.
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
Действительно серьезный, так сказать, вариант анализатора спектра. Отличная чувствительность, интерфейс расширенный, диапазон до 8 ГГц. Закупили в лабораторию и пользуемся больше года.
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
Здравствуйте, Сергей!
Спасибо за ваш отзыв! Рады, что анализатор спектра оправдал ваши ожидания и продолжает успешно работать в лаборатории. Мы всегда стараемся предложить качественное оборудование с хорошими характеристиками и обеспечиваем оперативную доставку и поддержку.
Надеемся на дальнейшее сотрудничество и будем рады видеть вас снова в нашем интернет-магазине supereyes.ru!
С уважением, Администрация интернет-магазина Суперайс.
SUPEREYES.RU
14.04.2025 10:54:04
Анализатор спектра UNI-T UTS3084B
Цифровой анализатор UNI-T UTS3084B
Диапазон частот: 9 кГц - 8,4 ГГц
Разрешение: 1 Гц
Средний уровень шума: до 161 дБм
Ланьков Сергей В.
14.04.2025 10:54:04
Действительно серьезный, так сказать, вариант анализатора спектра. Отличная чувствительность, интерфейс расширенный, диапазон до 8 ГГц. Закупили в лабораторию и пользуемся больше года.
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
SUPEREYES.RU
15.04.2025 05:18:09
Ланьков Сергей В.
Действительно серьезный, так сказать, вариант анализатора спектра. Отличная чувствительность, интерфейс расширенный, диапазон до 8 ГГц. Закупили в лабораторию и пользуемся больше года.
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
Действительно серьезный, так сказать, вариант анализатора спектра. Отличная чувствительность, интерфейс расширенный, диапазон до 8 ГГц. Закупили в лабораторию и пользуемся больше года.
Доставили оперативно, на все вопросы ответили. Благодарим магазин «Суперайс»!
Здравствуйте, Сергей!
Спасибо за ваш отзыв! Рады, что анализатор спектра оправдал ваши ожидания и продолжает успешно работать в лаборатории. Мы всегда стараемся предложить качественное оборудование с хорошими характеристиками и обеспечиваем оперативную доставку и поддержку.
Надеемся на дальнейшее сотрудничество и будем рады видеть вас снова в нашем интернет-магазине supereyes.ru!
С уважением, Администрация интернет-магазина Суперайс.
Самсонов Александр
23.09.2025 03:24:10
Работает как часы. Точности и разрешения по частоте хватает. Очень порадовал низкий уровень собственных шумов, особенно с включенным предусилителем можно видеть даже слабые сигналы. Определенно один из лучших вариантов в своем ценовом диапазоне.
Пришел точно в оговоренные сроки, что для меня было важно. Спасибо
Пришел точно в оговоренные сроки, что для меня было важно. Спасибо
SUPEREYES.RU
23.09.2025 04:08:22
Самсонов Александр
Работает как часы. Точности и разрешения по частоте хватает. Очень порадовал низкий уровень собственных шумов, особенно с включенным предусилителем можно видеть даже слабые сигналы. Определенно один из лучших вариантов в своем ценовом диапазоне.
Пришел точно в оговоренные сроки, что для меня было важно. Спасибо
Работает как часы. Точности и разрешения по частоте хватает. Очень порадовал низкий уровень собственных шумов, особенно с включенным предусилителем можно видеть даже слабые сигналы. Определенно один из лучших вариантов в своем ценовом диапазоне.
Пришел точно в оговоренные сроки, что для меня было важно. Спасибо
Здравствуйте, Александр!
Спасибо за подробный отзыв — приятно, что прибор уверенно закрывает ваши задачи по точности и чувствительности, а с включённым усилением входного тракта позволяет уверенно работать с маломощными сигналами.
Отдельно рады, что доставка была в срок — знаем, как это важно в работе. Желаем продуктивных проектов и будем рады новым покупкам на supereyes.ru!
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17579
Модель (серия):
HSA1036-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
10 Гц - 500 кГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Добавить в избранное
Артикул (код товара):
27048
Модель (серия):
LCR-P1
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,01 Ом – 50 МОм
Диапазон измерения ёмкости:
25 пФ – 100000 мкФ
Диапазон измерения индуктивности:
10 мкГн - 1000 мкГн
Добавить в избранное
Артикул (код товара):
9559
Модель (серия):
AN870
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23081
Модель (серия):
SA6
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
200 кГц
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
0,7
Сложность:
2
Встроенный дисплей:
Да
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
33477
Модель (серия):
UTS-1032B
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 1 МГц
Вес (кг):
4,5
Сложность:
2
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21373
Модель (серия):
UTS3036B
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 3 МГц
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
4,55
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21372
Модель (серия):
UTS3021B
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 3 МГц
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
4,55
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
33479
Модель (серия):
UTS-1015B
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 1 МГц
Вес (кг):
4,5
Сложность:
2
Встроенный дисплей:
Да
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24105
Модель (серия):
MS40
Производитель:
Derui
Страна производства:
Китай
Гарантия, мес.:
12
Макс. мощность ультразвука, Вт:
180
Рабочая длина, мм:
302
Рабочая ширина, мм:
152
Рабочая глубина, мм:
100
Вес (кг):
4,4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
Модель (серия):
TBK-761
Производитель:
TBK
Страна производства:
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21370
Модель (серия):

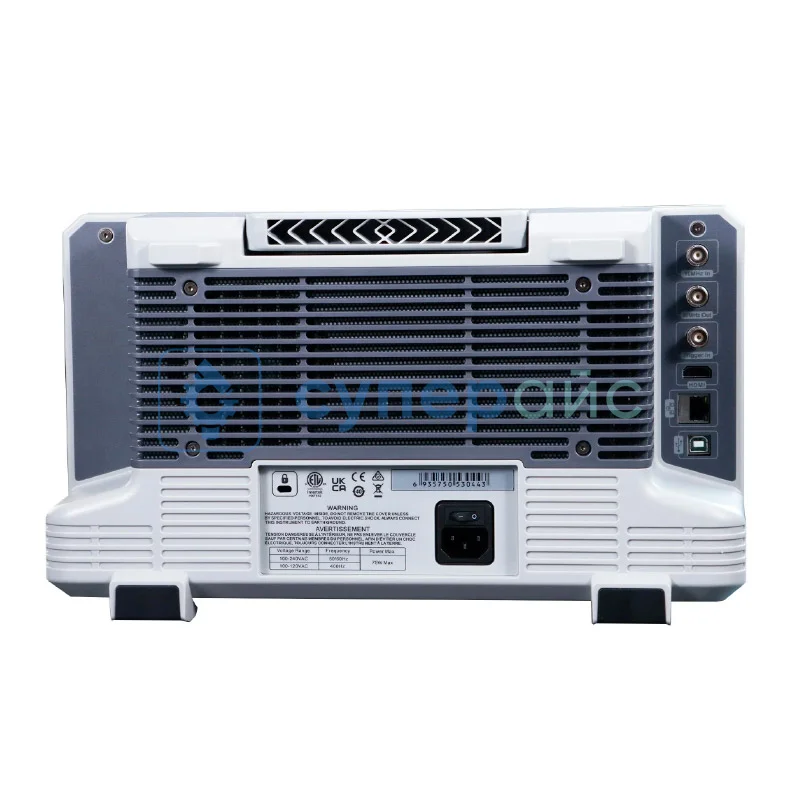

UTS3084B
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 3 МГц
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
4,55
Сложность:
2
