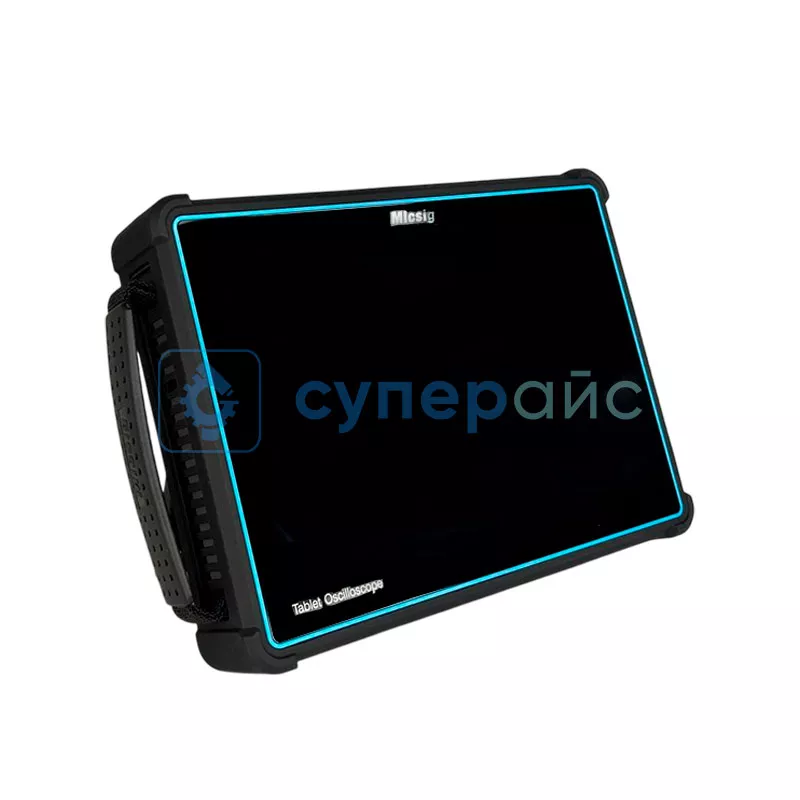

Портативный осциллограф Micsig ATO2004 (4 канала, 200 МГц)
134 980 ₽
134 980 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
19467
Модель (серия)
ATO2004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig ATO2004
Артикул (код товара)
19467
Модель (серия)
ATO2004
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
RS485
UART
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание Micsig ATO2004
Технические характеристики Micsig ATO2004
| Серия | ATO |
| Количество каналов | 4 |
| Полоса пропускания | 200 МГц |
| Время нарастания | ≤ 1,75 нс |
| Максимальная частота дискретизации | 2 ГВыб/с |
| Глубина записи | 220 Мб |
| Максимальная скорость захвата формы волны | 300 000 осц./с |
| Вертикальное разрешение | 8 бит |
| Входной импеданс |
1 мОм 50 Ом |
| Декодирование протоколов | RS-232/422/485/ UART, CAN, CAN FD, LIN, SPI, I2C |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 1000 с / дел |
| Вертикальная система | |
| Ограничение полосы пропускания |
20 МГц низкие частоты до 30 кГц |
| Вертикальная развёртка |
1 мВ/дел - 10 В/дел (1 МОм) 1 мВ/дел - 1 В/дел (50 Ом) |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый сенсорный ЖК-дисплей, разрешение 1280 x 800 точек |
| Сетка области отображения осциллограммы | 11 х 10 делений |
| Питание |
литий-ионный аккумулятор 7,4 В, 7500 мАч время автономной работы 2 часа |

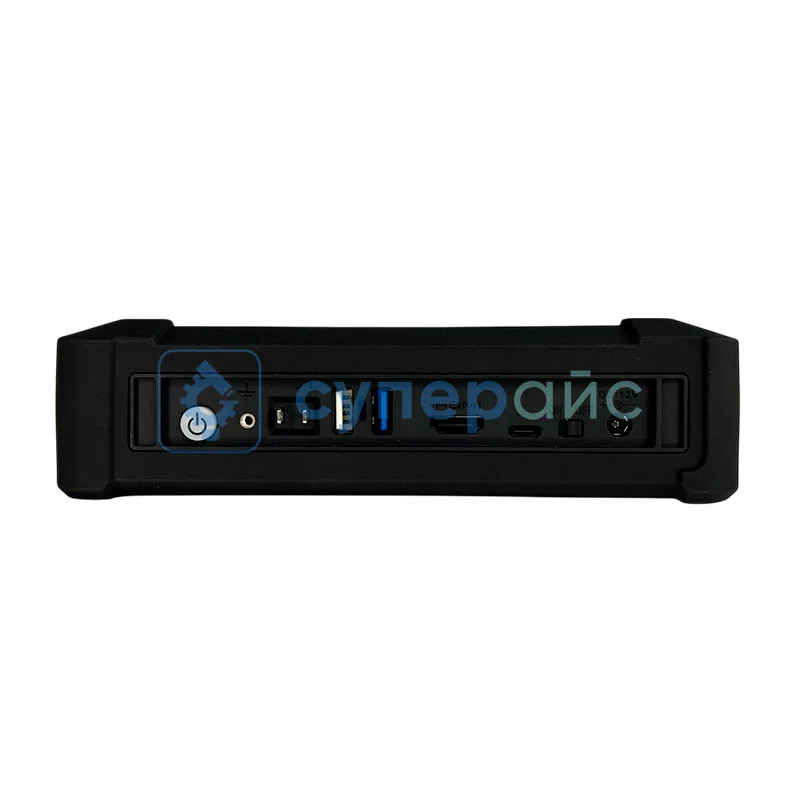

| Интерфейс | Wi-Fi, USB 3.0/2.0, USB type-C, HDMI |
| Встроенная память | 32 Гб |
| Сегментированный сбор данных для хранения | до 10 000 записей форм сигнала |
| Дистанционное управление |
через мобильное приложение (Android, iOS) через ПК |
| Обновление ПО | через Wi-Fi |
| Передача данных | по FTP |

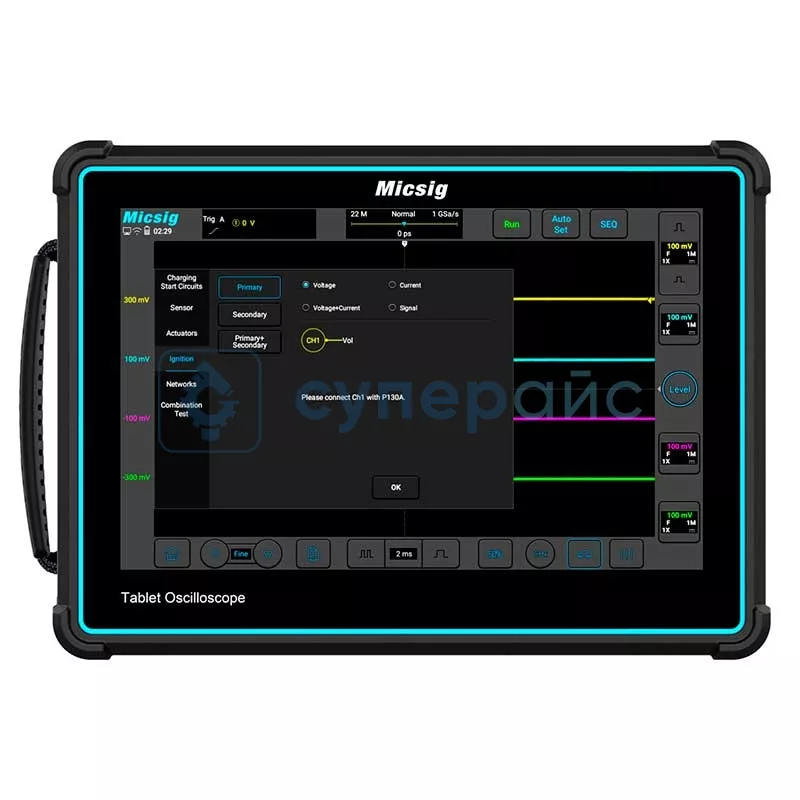

| Диагностика | цепи зарядки / запуска, зажигания, датчиков (расхода воздуха, педали газа, давления топлива и др.), исполнительных механизмов (приводы электромагнитных клапанов, топливного насоса, регуляторы давления масла и др.), сети (CAN L/H, CAN FD, LIN, Flexray, K line), комбинированные тесты (коленвал+распредвал, коленвал+первичное зажигание и др.) |
| Габариты осциллографа | 265 х 192 х 50 мм |
| Габариты упаковки | 310 x 170 x 270 мм |
| Вес брутто | 3,223 кг |
| Вес нетто | 1,9 кг (с батареей) |

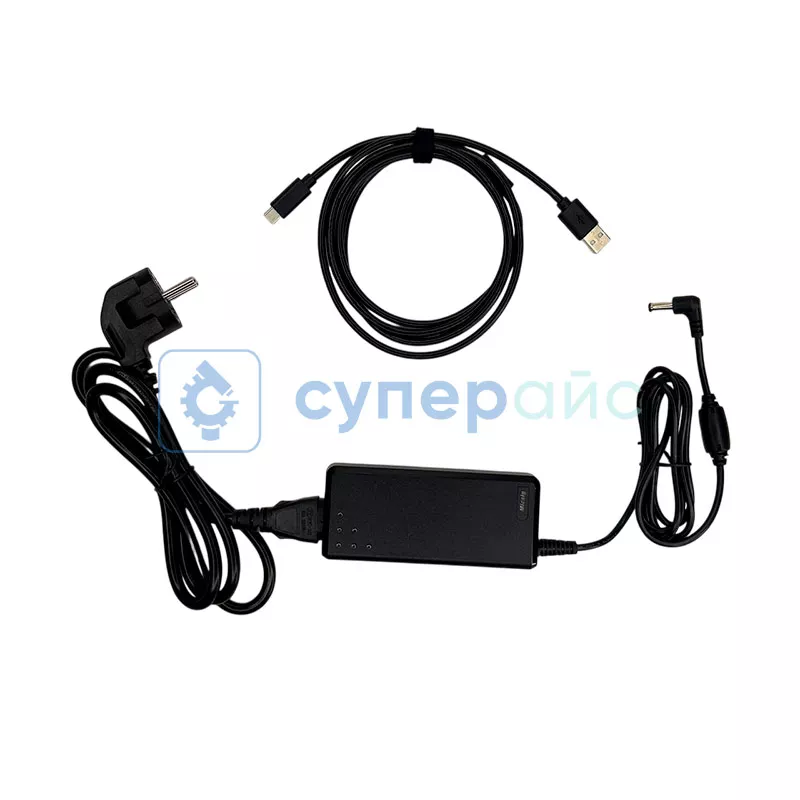

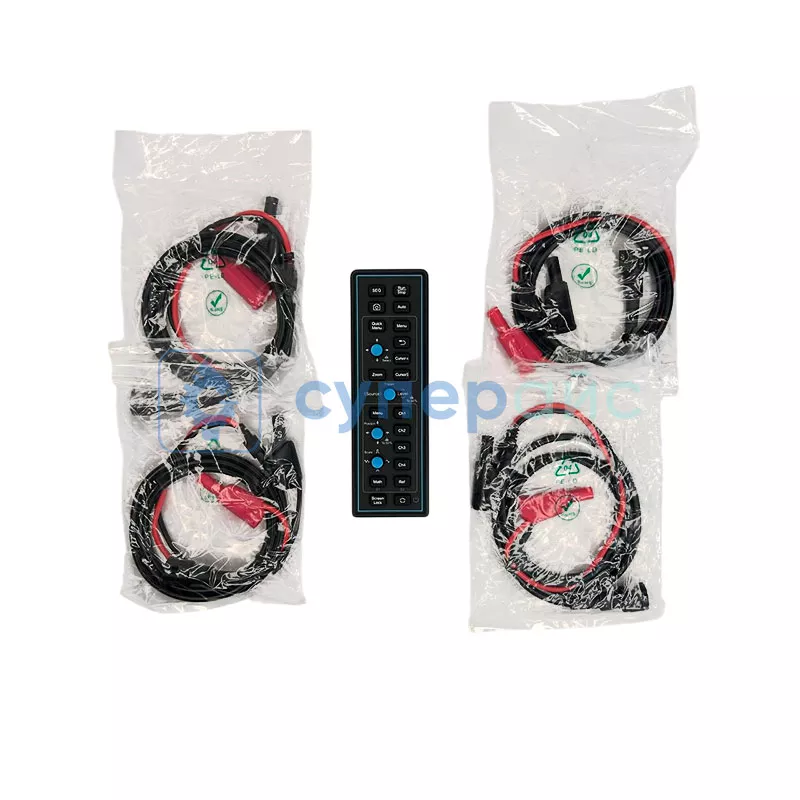

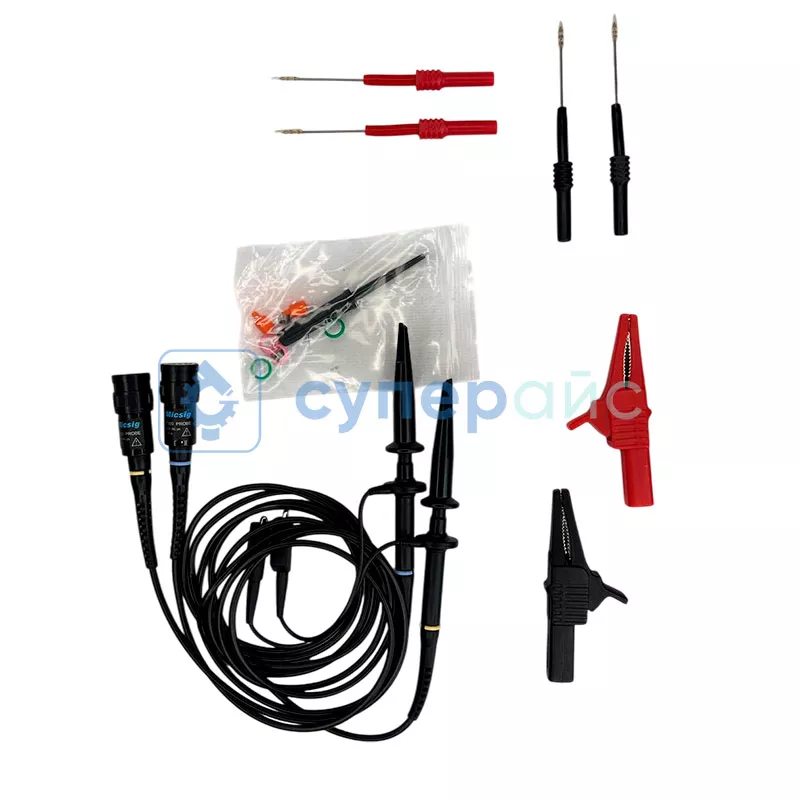

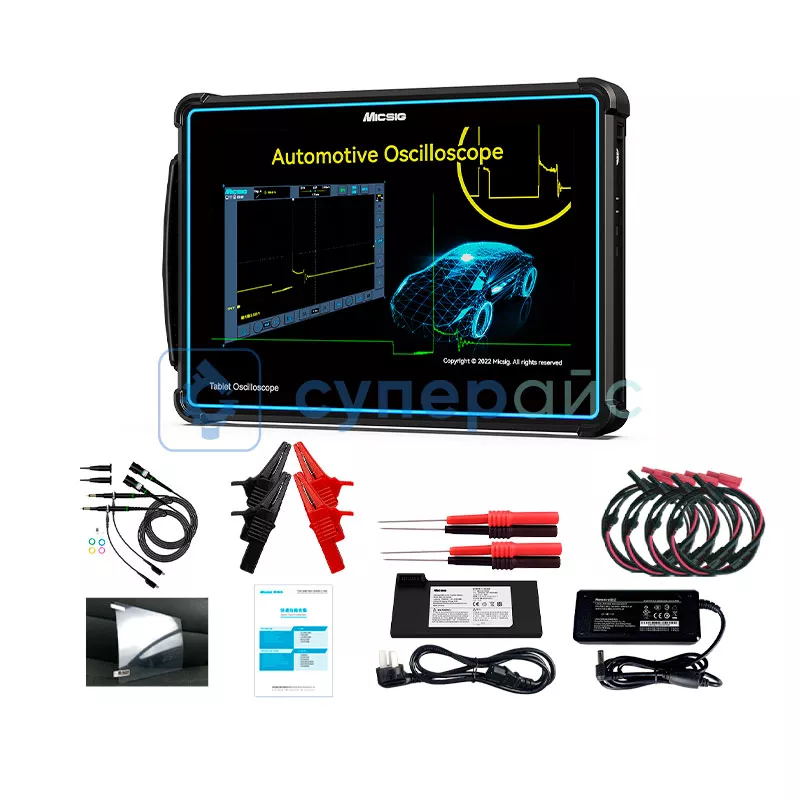

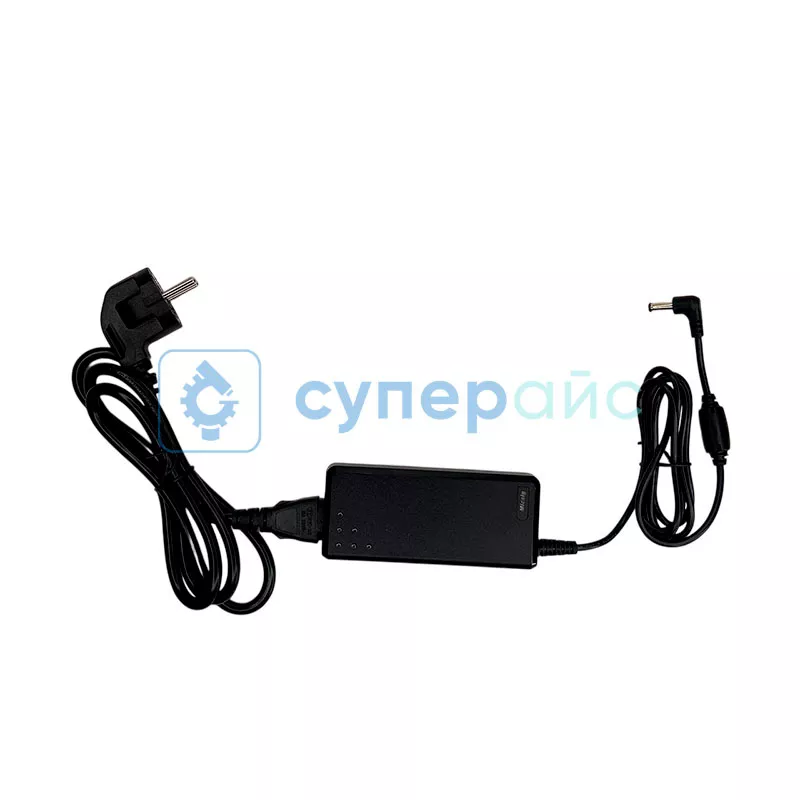

| Комплектация |
осциллограф Micsig ATO2004 - 1 шт BNC-Banana кабель - 4 шт пассивный пробник - 2 шт кабель питания - 1 шт зажим «крокодил» - 2 пары измерительная игла - 2 пары адаптер питания - 1 шт аккумулятор - 1 шт защитная плёнка для экрана - 1 шт |
| Совместимость |
Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник AC/DC Micsig CP2100A Дифференциальный пробник высокого напряжения Micsig DP20003 Высоковольтный дифференциальный пробник Micsig DP10007 Дифференциальный пробник Micsig DP10013 Токовый пробник Micsig CP1003B Пробник токовый Micsig CP1003 Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Осциллографический пробник Micsig MDP1502 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Пробник для осциллографа Micsig MDP3001 Токовый пробник Micsig CP503B Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Высоковольтный дифференциальный пробник Micsig MDP3000 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Обзорная таблица осциллографов Micsig
| Характеристики | ATO3004 | ATO1004 | ATO2004 | ATO2002 |
| Количество каналов | 4 | 4 | 4 | 2 |
| Полоса пропускания | 300 МГц | 100 МГц | 200 МГц | 200 МГц |
| Время нарастания | ≤ 1,16 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс |
| Макс. частота дискретизации | 2 ГВыб/с | 1 ГВыб/с | 2 ГВыб/с | 1 ГВыб/с |
| Глубина записи | 220 Мб | 110 Мб | 220 Мб | 110 Мб |
| Макс. скорость захвата | 300 000 осц./с | 78 000 осц./с | 300 000 осц./с | 78 000 осц./с |
| Входной импеданс | 1 МОм / 50 Ом | 1 МОм | 1 МОм / 50 Ом | 1 МОм |
| Декодирование протоколов | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C | |||
| Дисплей | 10,1" сенсорный ЖК-дисплей, разрешение 1280 x 800 точек | |||
| Диагностика автомобиля | Да (цепи зарядки/запуска, зажигания, датчики, исполнительные механизмы, сетевые протоколы, комбинированные тесты) | |||

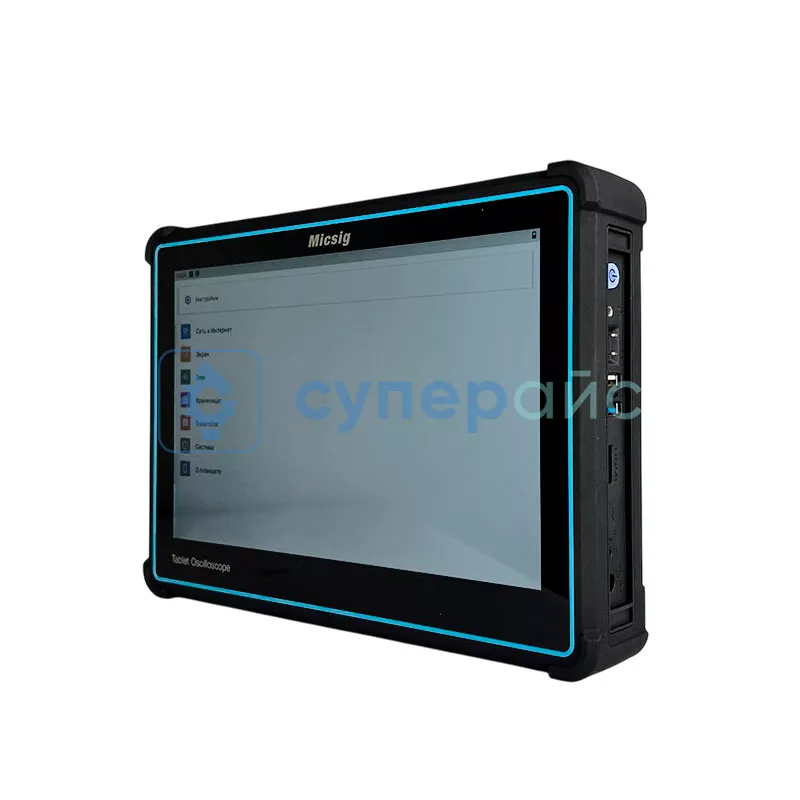

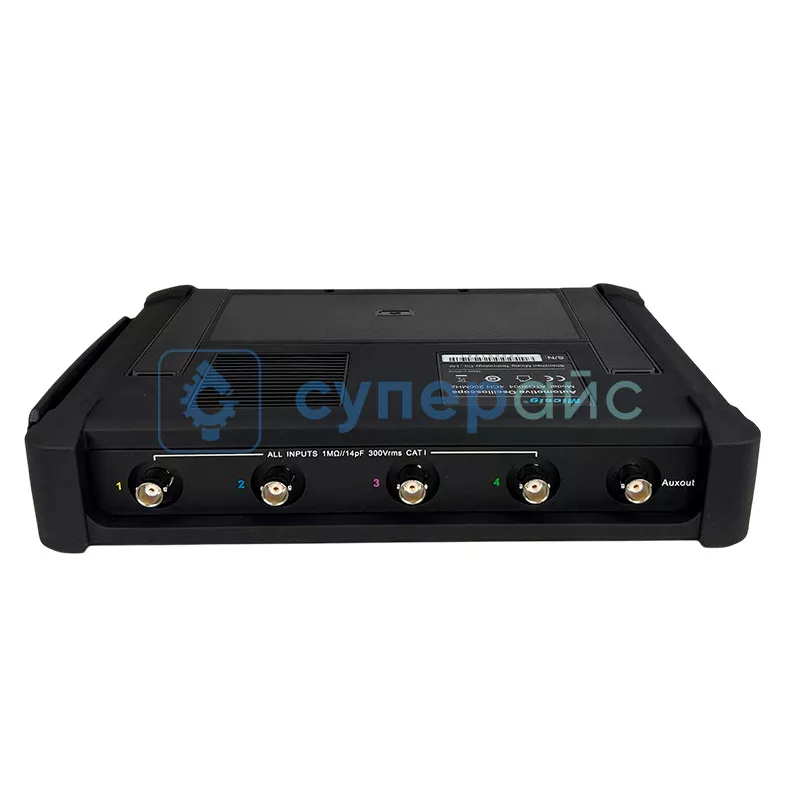

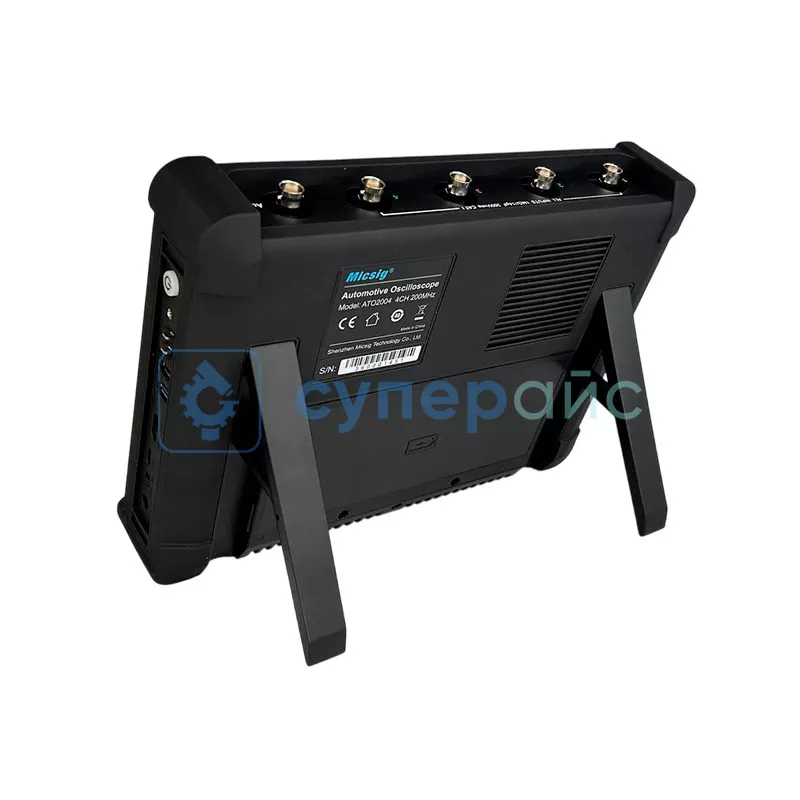

Осциллограф Micsig ATO2004
Micsig ATO2004 – это портативный осциллограф профессионального класса, сочетающий высокие технические параметры и мобильность. Модель располагает четырьмя независимыми каналами, что дает возможность одновременного анализа нескольких сигналов в сложных электронных схемах. Полоса пропускания 200 МГц обеспечивает точную регистрацию быстрых переходных процессов и высокочастотных колебаний. Частота дискретизации 2 ГВыб/с гарантирует детальную оцифровку формы сигнала без потери информации.

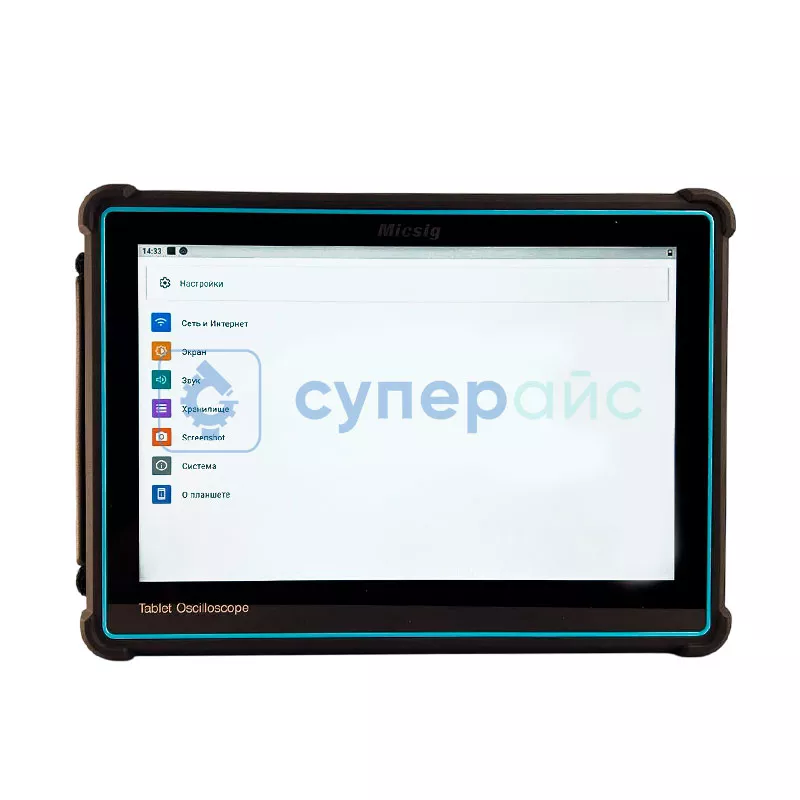

Прибор оборудован сенсорным ЖК-дисплеем, упрощающим навигацию по меню и настройку параметров измерений в сравнении с кнопочным управлением. Литий-ионный аккумулятор емкостью 7500 мАч обеспечивает автономную работу до двух часов без подключения к электросети. Напряжение питания составляет 7,4 В.
Кому подходит прибор:
- инженерам по разработке электронных устройств;
- специалистам сервисных центров;
- техникам по обслуживанию промышленного оборудования;
- лаборантам научно-исследовательских учреждений.
Этот осциллограф Micsig поддерживает дистанционное управление через мобильные приложения Android и iOS, а также через персональный компьютер. Такой подход обуславливает широкую функциональность прибора при проведении измерений. Количество каналов дает пользователю преимущество при диагностике многофазных цепей или сравнении нескольких точек схемы одновременно.
Преимущества портативного формата устройства:
- возможность проведения измерений непосредственно на объекте заказчика;
- отсутствие привязки к стационарному рабочему месту;
- экономия времени на транспортировку оборудования к месту диагностики;
- удобство при выездных работах и полевых испытаниях.
